2016年11月05日 イイね!
ELM327とOBDアナライザーを使ってみました最近では、OBD2コネクタにELM327という機器を取り付けて、スマホに情報を表示させてサブメーターとして使用している人が結構いるみたいです。

 ELM327はELM社が開発したチップなのですが、中国が大量の海賊版を製作し格安で市場に流通しているようです。

 正規のELM327はバージョン1.4 もしくは2.1 しかなく、その他の1.5とかのバージョンはすべて海賊版です。

 「ELM327」で検索してみると、BLUETOOTH、WIFI、USBなどいろんなコネクタが格安で出てきます。

 OBD2の情報は、スキャンゲージⅡをつないでるのである程度は見られるのですが、
もう少し詳細を見たいと思い試してみることにしました。


ヤフオクで、USBのやつを買ってみました。バージョン2.1はCAN通信しか使えないらしい?
 ロードマスターのプロトコルはVPWなので、バージョン1.5を購入。(920円)(中華製)



付属で付いてきた昔懐かしい小さいCD。ウイルス入りとの噂。

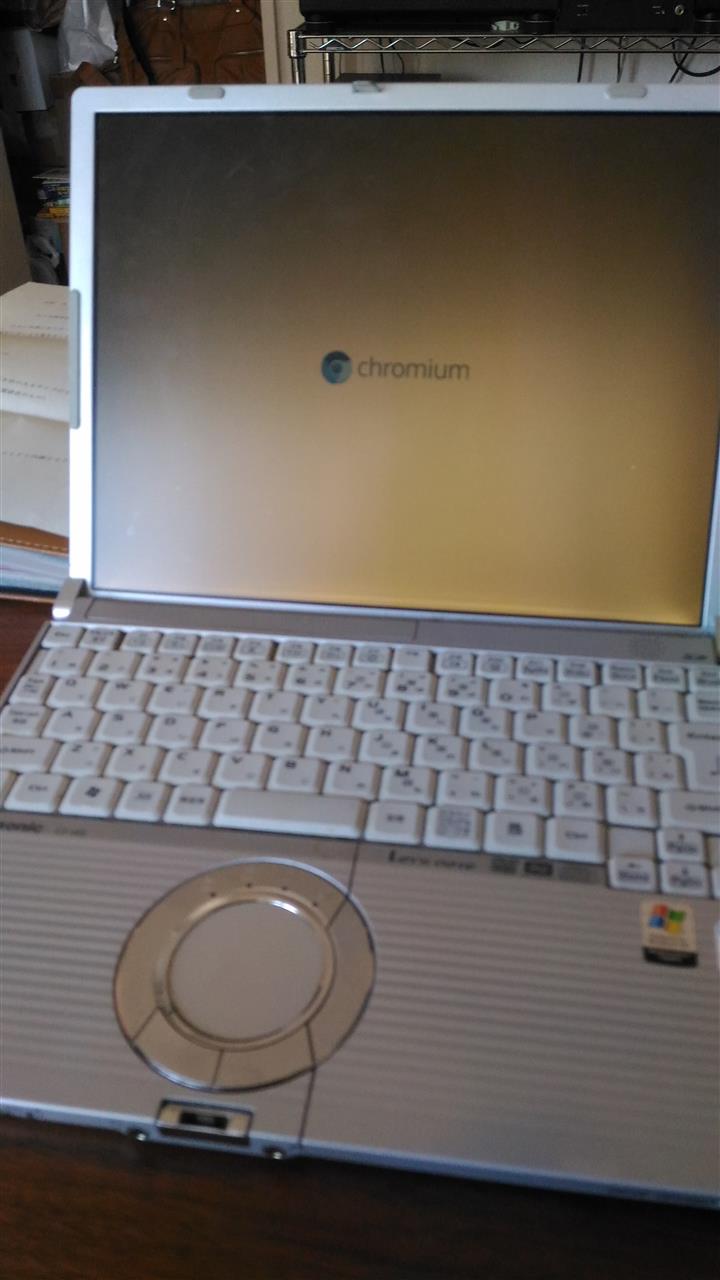

10年前のレッツノートCF-W5。WINDOWS xpのため、現在はchromiumOSをUSBでネット専用で使っていました。

 USBを外せばXPに戻るので、OBD2スキャンソフトをXPに入れて活用したいと思います。



 余談ですがOS用に使ってるUSB。この小ささで8GB。(秋葉で367円。)
10年前は128MBのUSBを6000円位で買っていたのに・・
ITの進歩はすごいなあ~

どうせXPなので、躊躇なくCDを入れて、マカフィーでスキャンしてみましたが、何も出てきませんでした。

 ELM327をUSBにつないだのですが、ドライバがインストールされませんでしたので、付属のCDに入っていたCH340というシリアルドライバーを入れたらCOMポートに通じました。

CDの中身はUSBドライバとお試し版のOBDスキャンソフトが入ってました。

Scantool.net とか試してみましたが、車と通信できず全然使えませんでした。

ネットを探してみると、日本の方が作った「OBD Analyzer」というソフトがベクターにありましたので、これを使ってみることにしました。

3週間の無料お試し期間があり、購入しても1000円と安いです。

さっそく車両につないで接続してみましたが・・・


COMポートとボー・レートという数値を入力するだけでPC⇔ELM間は通信しましたが、ELMと車両のOBD2がつながらない(ATコマンドが入っているのですがUnconnectedが返ってくる)。

 日本のソフトなので、サポートへメールで質問してみることにしました。
すると、親切なことに原因を調査し、改良したプログラムのソフトとELMのデータシートを送ってくれました。(どうやら最初にプロトコルを自動で合わせるコマンドを追加してくれたようです。)

 ELM327の仕様上、最初からプロトコルを探してくれるわけではなく、
AT SP0というコマンドを入れるとプロトコルを検索して通信できるようになるしくみらしいです。

 新しいOBDAnalyzerで通信してみると・・・つながりました!




ATコマンドに対してOBD2からの返答が返ってきてます。



リストから最大20項目のデータが同時に読み出せます。
とはいえ、車種によって読み出せないデータも多いです。



ロードマスターから読み出せるデータは、
1スロットル開度
2エンジン回転数
3車速
4点火の進角
5エンジン負荷
6インマニ負圧
7エアフロ空気流入量
8オープン/クローズドループの状態
9ショート・ターム・フューエル・トリム バンク1
10ロング・ターム・フューエル・トリム バンク1
11ショート・ターム・フューエル・トリム バンク2
12ロング・ターム・フューエル・トリム バンク2
13吸気温度
14クーラント温度
152次エアの状態
16O2センサーバンク1上流
17O2センサーバンク1下流
18O2センサーバンク2上流
19O2センサーバンク2下流

くらいでした。
それでも、スキャンゲージⅡでは見えなかったデータを見れるのは大きいです。

 このソフトのすばらしいのは、リアルタイムデータを記録してエクセルにデータ保存ができることです。

さっそくつなぎっぱなしでテスト走行。



途中、何度かソフトがフリーズしました。
都度、路肩に止まって再起動してUSBつなぎ直すのがちょっと面倒。

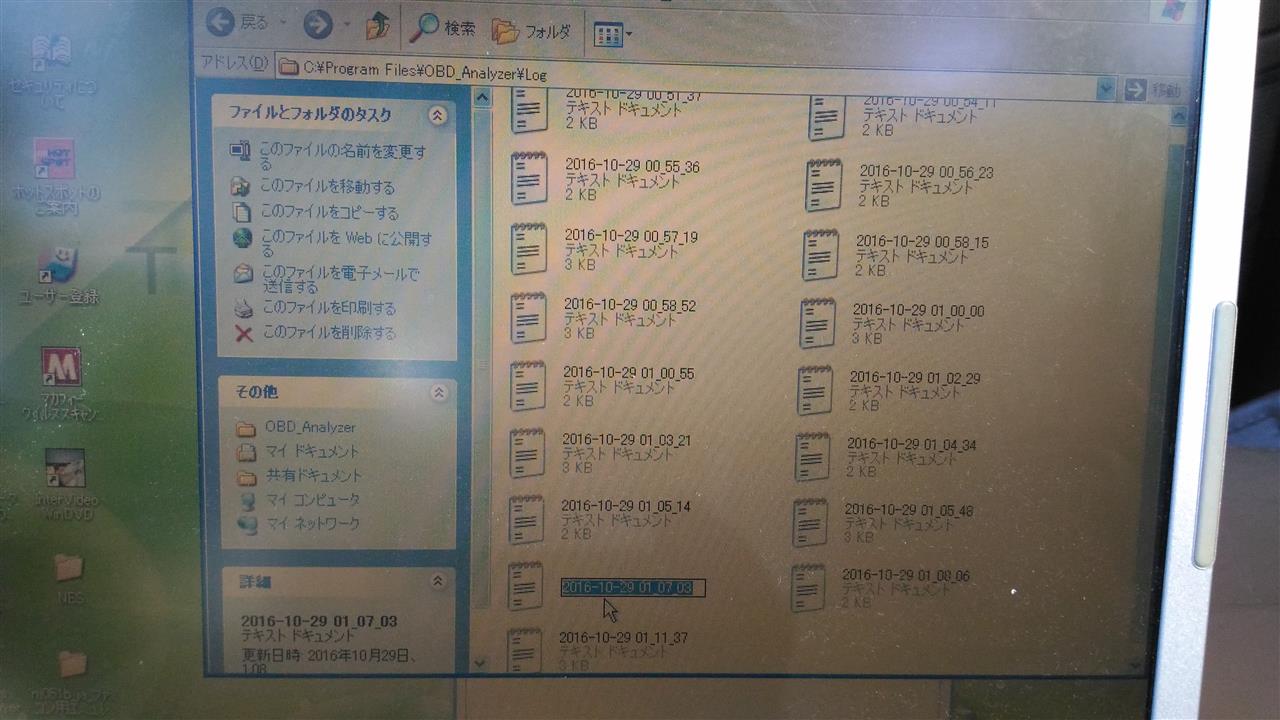

フリーズしても
ログはテキストファイルでちゃんと保存されています。



データをエクセルに落とし、各センサーのデータの最大値、最小値、平均値を
出して、正常値を把握しておくことができます。
グラフにすることもできてとても便利!

次回SESが出たときの参考にしたいと思います。

OBDAnalyzer、気になったのは、なぜかバッテリ電圧が見れないことと、
フリーズフレームデータが見られるともっと良かった!

今後の改良に期待しています!

ATコマンドを使って、ELM327と「Tera Term」というソフトを使って、車両情報を呼び出している方もいるみたいで、真似してやってみました。

Tera Termをインストールして、COMポートとボーレートを合わせて

ATZ(初期化)コマンド入力!しかし・・・



何も返答無し・・・( ;´Д`)
なんで・・・?

USBつなぎ直したり、TeraTerm入れ直したり、いろいろしたけど
どうやってもうんともすんとも言ってくれません。

私はプログラムに詳しくないので、ここで挫折。
どなたか詳しい方がいたら教えてください!
よろしくお願いします。

そういうわけで、ELM327、奥が深くて楽しめました。
安いし、燃費計とか、いろいろアプリがあるので、
試してみると面白いかもしれません。

OBD Analyzer はこちらからダウンロードできます。(シェアウェア)
http://www.starstonesoft.com/default_jp.htm
Posted at 2016/11/05 17:39:21 | コメント(1) | トラックバック(0) | その他 | 日記
2016年10月11日 イイね!
車内から出てきたもの車内から見つけたもの。
ロードマスター製造時のタグですかね。(どこについていたのかは不明)
シフトA エリア14B プラント2と書いてあります。
製造した工場と工程、勤務シフトでしょうか。

ちなみにシートのカバーを外すと、作業者のサインが入ったタグが付いていました。
新車製造時の隠れた記号。
何だか面白いですね。
Posted at 2016/10/11 20:38:09 | コメント(0) | トラックバック(0) | その他 | 日記
2016年06月25日 イイね!
タイヤのTポイントでエンジンオイルを買いました タイヤを買ったときのTポイント9倍キャンペーンで期間限定Tポイントがもらえました。

4597ポイント。

ただし、2週間で無効になります。

YAHOOショッピングでシェブロンのエンジンオイル12本セットを購入。

5280円+送料432円ー4597ポイント=1115円

格安で買えました!

で、この買い物も5のつく日に買えばまた9倍ポイントがもらえます。

上手に節約して、いずれ来る大きな故障に耐えられるようにしましょう。

と、いうときに、ついに来ましたその日が・・・

詳細はまた別の機会に・・・
Posted at 2016/08/05 22:22:32 | コメント(0) | トラックバック(0) | 維持費を安くする | 日記
2016年06月12日 イイね!
もう1つ、タイヤネタで・・

タイヤって、高いですよね。

数年に1回とはいえ、消耗品ですから仕方ありません。

kakezoは部品のほとんどをネットで購入しています。

でも高額の商品なので、少しでも安く買えないかな~と考えていました。

そこで今回は、こんな方法を使ってみました。

【1】ハピタスを通して、YAHOOショップで買う

ハピタスとは、簡単に言うとハピタスというサイト(広告サイト)を通すことで広告元会社から得られる広告報酬の一部を顧客に還元するサービスです。

無料会員登録をした後、
ハピタスのリンクからYAHOOショッピングに行って、買い物をすると購入金額の1%がポイント還元されます。

ポイントは1ポイント=1円で300円ごとに換金ができます。

今回はタイヤ4本で57456円(送料は除く)の購入をしましたので、
572ポイントを仮で得ました

※仮で得たというのは、広告会社の成約判定に時間がかかるためで、決められた期間中に広告元会社が認定をして、初めて正式なポイントがもらえる仕組みだからです。(会社によって違いますが、判定に2~6か月かかるので、忘れたころにポイントがもらえるような感じですかね?)

【2】YAHOOプレミアムに会員登録する

YAHOOプレミアムとは、YAHOOJAPANが提供する有料会員サービスで、ヤフオク出品の権利や、有料動画などが見られるようになります。

通常は月額498円(税込)かかりますが、今YAHOOでは2か月間無料のキャンペーンを行っています。



なぜプレミアム会員登録かというと、ねらいはTポイントにあります。

通常YAHOOショッピングで買い物をしたときには、店にも寄りますが購入価格の1%のTポイントがもらえます。

TポイントはヤフオクやYAHOOショッピングなどで1ポイント1円で使用できます。

プレミアム会員だと、Tポイントが5倍になるんです。

今回のタイヤ購入でいうと、通常57456円の購入でTポイントは572ポイントですが、プレミアム会員のため574×5=2860ポイントになります。

プレミアム会員は2ヶ月無料なので、気に入らなければ2ヶ月以内に解約すればいいだけです。



【3】YAHOOプレミアム会員登録もハピタス経由で行う

YAHOOプレミアムをハピタス経由で登録することで、300ポイントが
仮ポイントとして得られます。
(判定期間が75日となっているため、2ヶ月で解約するとこのポイントはもらえないかもしれませんが・・まだ結果出てないのでわかりません。)




【4】5のつく日に買う

YAHOOでは今5のつく日キャンペーンというものをやっています。
毎月5のつく日はTポイントが最大11倍になるというもの。



11倍の内訳は、



・5のつく日ボーナスポイントで5倍(ストアで通常もらえるTポイントを含む)
・YAHOOプレミアム会員でプラス4倍(【2】のやつですね)
・YAHOOクレジットカードで支払うとさらに2倍

です。

kakezoはクレジットカードまで作る気はないので、
最大9倍までをねらいます。

※5のつく日ボーナスポイントは、スマホやタブレットからYAHOOショッピングを利用する必要があります。PCからだと4倍に減ります。

※YAHOOショッピングの利用前にエントリーが必要です

エントリーして、スマホから・・・ポチッと。

ここまでで、通常572ポイントのところが、9倍の5148ポイントになりました

【5】クレジットカード決済で支払う

クレジットカードで買い物をすると、カードによって0.5%~くらいの還元ポイントがあるものがあります。

kakezoはガソリンスタンドのクレジットカードで決裁したので0.45%ほどですがポイントが還元されます。(ガソリンスタンドのポイントは、たまるとガソリンのプリペイドカードに交換してます)

ここまでやると・・・

ハピタスポイント・・・874ポイント(874円相当)
Tポイント、ボーナスポイント・・・5148ポイント(5148円相当)
クレジットカード:258ポイント(258円相当)

合計6280円相当の還元となり、購入額の約10%を取り戻せたことになります。

※注意 Tポイントのキャンペーンでつく「○倍」のポイントは期間固定ポイントと言って、通常もらえるTポイント以外のボーナスポイントはたった2週間でなくなってしまいます。また、YAHOO関係のネットショップ以外(Tポイント対応の町の店など)では使えません。
ポイントがついたらすみやかに使い切ろうと思います。
(ボーナスポイントはもらえるまで半月くらいかかるので、まだもらえてませんが・・)

以上、ネットで少しでも安く買う方法でした。
やってみたばっかりなので、結果はまだわかりませんが
うまくいくかなあ?

ハピタスは紹介制度もあるみたいなので、一応貼っておきます・・・

日々の生活にhappyをプラスする|ハピタス
Posted at 2016/06/12 22:42:55 | コメント(0) | トラックバック(0) | 維持費を安くする | 日記
2016年06月12日 イイね!
タイヤの溝がなくなってきていたので、ネットでホワイトリボンタイヤをさがしていました。
googleで「225/75R15」で検索して、いろいろ見ていたら・・・



あっ、めっちゃ安い!
しかも今はいているタイヤと同じ!
しかも送料無料だって!?

これいいじゃないか、と思ったのですが・・

ところが・・・



なになに、オートウェイスタッフとお客様の・・・ ・・???

画像がオートウェイのパクリ!?

何か変だ。

会社概要を見ても、住所とメルアドはあるけど、電話番号が書いてない。
(この時点で法的にアウトでしょう)

会社の住所をgoogleマップで検索しても、タイヤ屋らしき建物もない。

もしかしたら・・と思い

「詐欺 通販 タイヤ」などで検索したら、こんな記事が・・・
http://www.geocities.co.jp/Playtown-Yoyo/6130/notes/shopping-fraud.htm

記事の通りにaguse.jpで通販サイトのURLを調べたら・・・


サーバーはアメリカ。使用しているサービスには中国のcnzz.comが・・・

つまり、詐欺サイトである恐れが限りなく高いということだ。

実は会社名は違うけどデザインが全く同じサイトを2つ見つけてしまいました。

見た目は普通の通販サイトに見えるように、実によくできているんです。

あっぶねええええ・・・

危うく買うとこだった・・

みなさん、くれぐれもご注意くださいね・・・

Posted at 2016/06/12 20:38:32 | コメント(0) | トラックバック(0) | 維持費を安くする | 日記
