こんばんは
最近スープラの、エアコンスイッチのLEDが消えていることに気が付きまして
LEDが切れてるのかな?っと思ってたのですが、ライト点灯すると点灯するので
原因を探してみました。
スープラの配線図を見てみると、常時点灯の時と、ライト点灯時で配線経路が違うみたいですね。
まずは、配線とカプラーの方を点検してみて、異常なしでした。
基盤側を、テスターで点検してみたんですが普通に通電しているので
どこだろ~と思って、基盤を裸のまま、配線に繋ぎ配線を動かしてみると
点灯したり消えたりしていて、銅線を一本一本見ていた時に、原因が分かりました・・・。
目が悪い事もあるせいか、かなり近くで見ないと気が付かないくらい細かいハンダの割れと
微妙に基盤から取れている場所がありました。

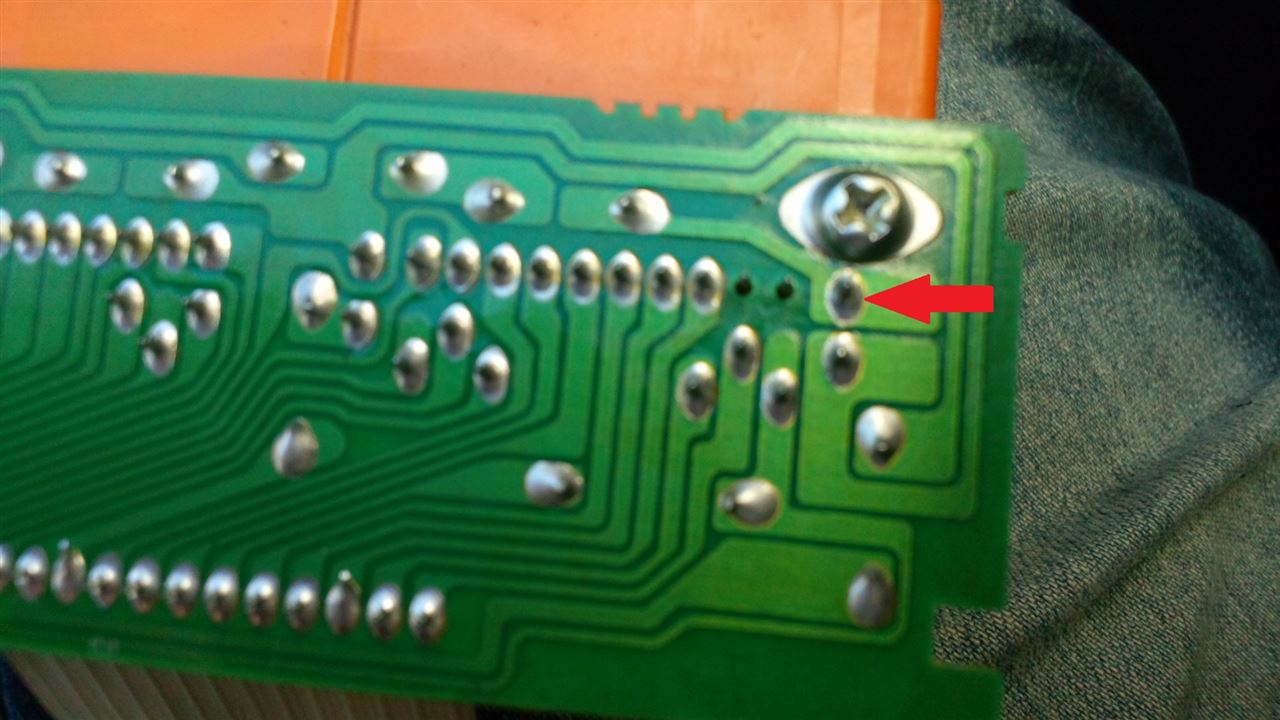

それが、この場所でした↓
この配線が電源供給してるので、似ている症状の方がいましたら、チェックしてみると
良いかもしれません。
予備で、4個ほど持っているので、試しにと思い4個ばらしてみたのですが
4個中3個が上の画像の部分の、ハンダが他のハンダより薄くなってました。
製作工程のせいなんですかね~?。
まぁ、原因が分かったので、ハンダを付け直して組んだら、無事点灯していたので
よかったです。
ミン友のkei.stさんの、情報では、コントロールスイッチの値段が、4万くらいするそうですよ・・・。
