2014年08月17日 イイね!

ウォオッシャータンクのポンプモーター流用

ウォオッシャータンクのポンプモーター流用ウォッシャータンクから水が自然に流れ、空っぽになるという故障が生じました。

この故障は2回目です。

1回目は、R30を購入したときから、漏れており、ウォッシャータンクを外すと、モーターすべてにシリコンのようなものを塗って水漏れしないよう固められていたので、どこから漏れているのか把握できませんでした。
よって、中古の程度のよいウォッシャータンクを購入し、取付しました。これが2回目です。
2年後、1回目と同じく、モーターあたりから水漏れが起こりました。
今回は、モーター周辺を分解できるので、じっくりと観察し、故障個所を探りました。

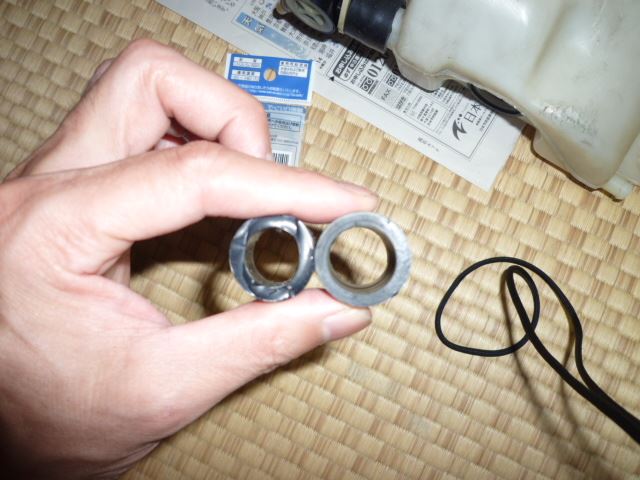

モーター軸からモーター部屋へ水が浸入しないようにするゴム部品がアウトになっていました。そのため、タンクの水が水圧によって、軸とゴム部品の隙間を通って、通気口へ流れていったのです(モーター部屋をカシメているのを外せば、内部構造が見えます)。

故障原因は、ノズルの詰まりによるモーターへの負荷にあります。
つまり、能力以上に回り続けるモーターと軸は熱を持ち、モーターの軸をカバーするゴム部品が熱の影響で伸びてしまい、軸とゴム部品の間に隙間ができたということです。

修理は無理でした(ゴム部品がないため)。
本来なら、同じモーターをヤフオクで探して入手するのですが、将来のため、流用をすると決めました。

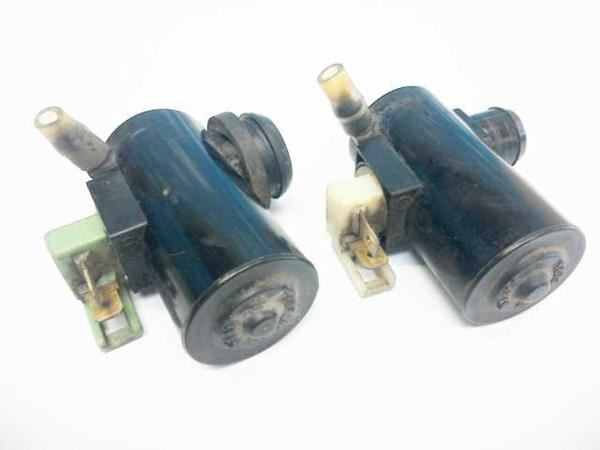

モーター・・・ワゴンRソリオの部品をヤフオクで入手。


コネクターのプラスとマイナスに注意。
そのまま差し込むことができるが、車体側のカプラーの端子はプラスとマイナスを逆にするよう差し替えておくこと。

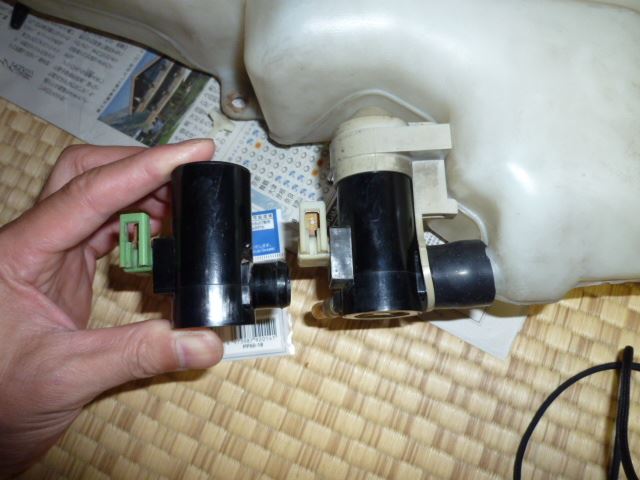

モーター取り付けの様子。
2つセットで購入したのですが、1つは中身をみるため、分解して使えなくなりました。


純正のゴムホースは使えないので、シリコンホースの余りモノを使いました。

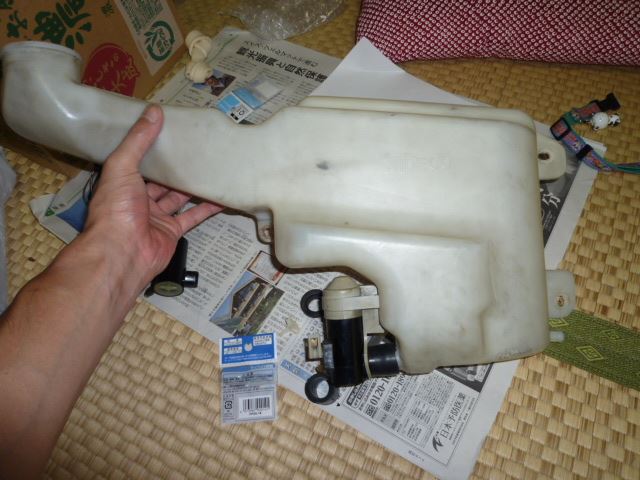

これで完成です。

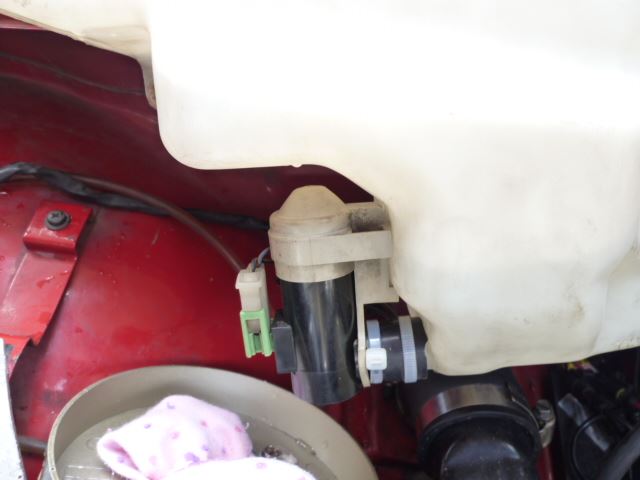

カプラー、ホースなどの接続状態、取付状態です。
ホースの向きが純正と逆向きになっていますが、問題ありません。

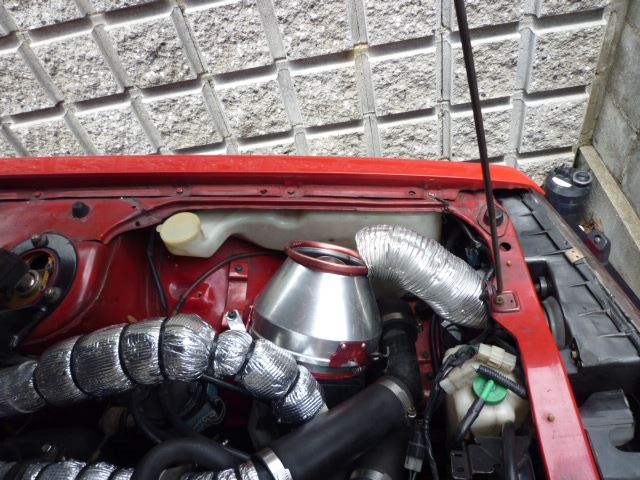

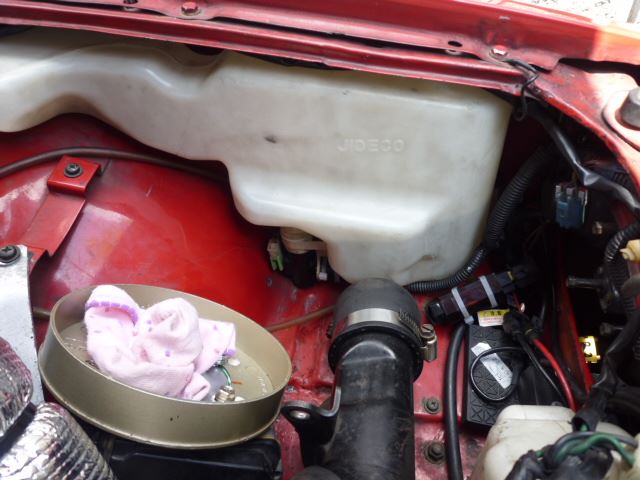

取付様子。


エアクリが干渉しませんので、エアクリの取付も大丈夫だよ。

ノズルに針を刺して、ゴミを撤去。
今後もノズルのメンテナンスが大切だ。
さらにウォッシャタンク内のヌルヌルを掃除することも忘れずに。
これがノズルを詰まらせる原因でした。

(取り付け後の感想)
噴射様子を見るため、ウォシャータンクに白い洗剤液を入れました。
最新のモーターなので、車体の後ろまでピューと飛ぶほど、男らしい噴射に変わりました。
後ろの車に白い液が飛んではいけないので、噴射角度の調整を行いました(爆。

ウォッシャータンクのモーターが壊れた時、参考になれば、幸いです。
自己責任でお願いしますね。
Posted at 2014/08/17 13:11:36 | コメント(5) | トラックバック(0) | ウォッシャー関係 | 日記
