2017年05月17日
CTにLポジ!23
お久しぶりです。
今日、出勤前にDにCTの継続検査(車検)の為入庫させていただきました。


前回、仕様変更のヘッドの点灯報告致しましたが、作業を進めていくと数々の問題に直面しまして先程、全てクリアー出来ました(多分…)ので進行状況のご報告です。


不具合1
長時間の点灯テスト中に玉切れが発生!
原因は私のハンダ作業のミスでドライバー回路を焼いてしまったみたいで不良箇所を交換しました。



不具合2
ウインカーが点灯するとデイライトorポジションが消灯する回路を採用してます。ウインカー消灯後デイライトorポジションに復帰時にLEDのチラつきが発生してトラブルシュートしていきましたが回路ミスは見当たりません。

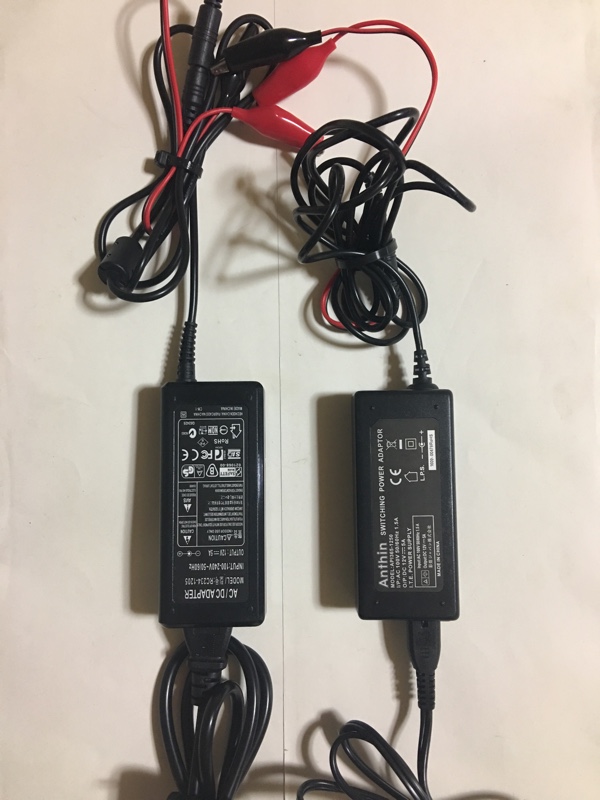

原因はAC DCアダプターの容量不足でした。

5Aのアダプターを使ってましたが今回使用するCREEの消費電力には全くの容量不足でした。
で、急遽ヤフオクで

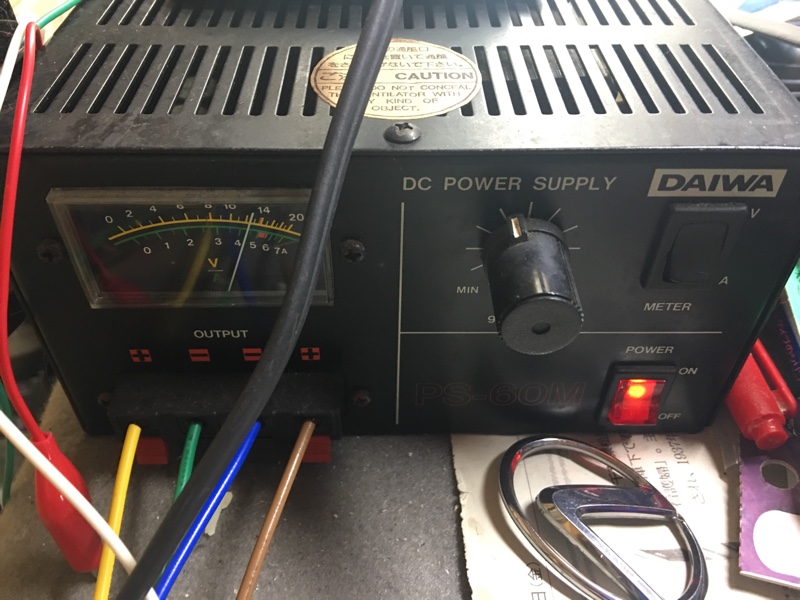

中古のAC/DCコンバーターを購入して解決しました。


不具合3
当初ウインカーとデイライトorポジションの切り替えをエルパラの優先コントローラーのみで行ってましたが消費電力量に余裕を持たせる為にエーモンのコンパクトリレーとエルパラの優先コントローラーの組み合わせに変更しました。
このエーモンのコンパクトリレー中々の優れ物でコンパクトな割には10Aの大容量なんです。



コンパクトリレーに手を加えます。
被覆を剥きます。



必要無い配線を外して



エルパラの優先コントローラーを組み合わせます。



で、収縮チューブで絶縁します。



不具合4
この回路で解決と思ったら、ウインカー消灯後に稀に復帰しないというトラブルが発生しました。
原因はドライバーに帯電した電気がイタズラしてる事が解り整流ダイオードを割り込ませる事にしました。
当初は3Aを並列でいく予定でしたが制御基板にスペースが無い等で6Aを優先コントローラーと制御基板の配線に割り込ませる方法を採用しました。

上が3A 下が6Aです。

整流ダイオードも6Aになると普通に販売されてる物は1000V等の高圧タイプでサイズも巨大化してしまうので低圧タイプを探しました。
もちろん国産です。値段だけでお値打ちなんて勘違いだけはしないように気を使いました。


こんな感じで割り込ませて



収縮チューブで絶縁しました。



上手くいきました!









前作のヘッドの不点灯もこの辺りに原因が有ったかもしれません。

今回のトラブルも悩みまくりました。
対策もイルミスタの店長さんにアドバイスいただきました。自分の知識だけでは解決できませんでしたね。


ライト本体も仕様変更したのに伴い共通性の無い部品も変更してます。

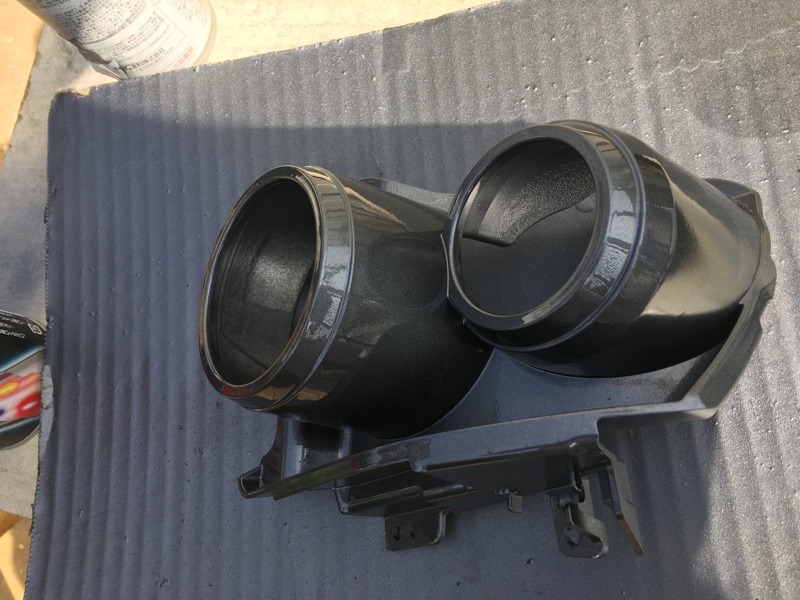

ロー&ミッドのハウジングを塗装しました。


仕様変更に伴いヘッドライトの配線もサブハーネスの製作と加工をしました。





それでは また、、
