エアコンダイアル LED 化

エアコンダイアル LED 化  仕上げました(;´∀`)


徹夜して・・・



おはようございます。

P2-star です(u_u*)

昨日夕方ばらして外しました。

意外と、ダイヤル外すの、手間なんですね(・_・;)

その作業は、後のブログで書きます。

バラします・・・

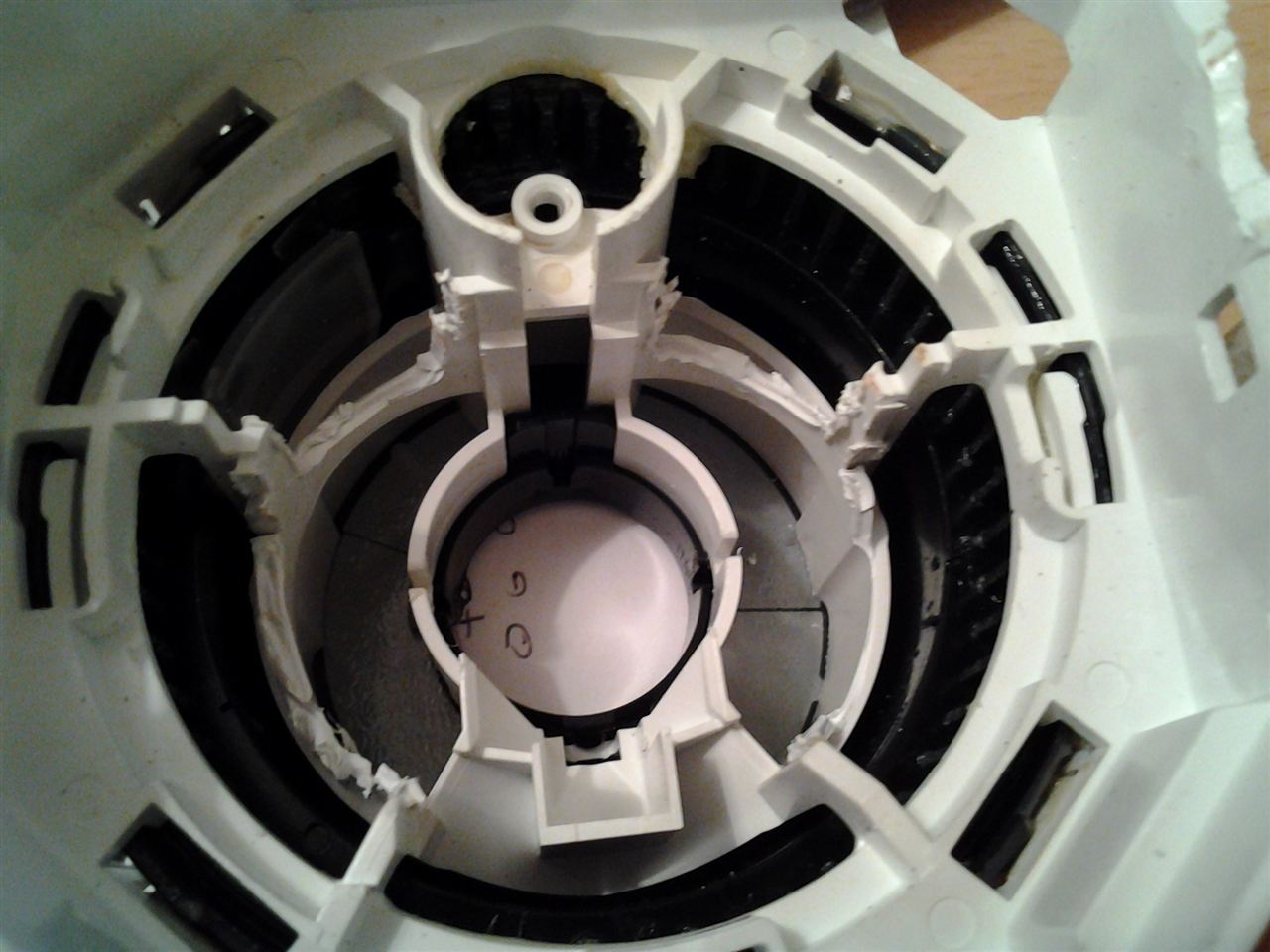

で、パネル表側の内部です。。

赤色の斜線部分のカットです。

なぜか・・?

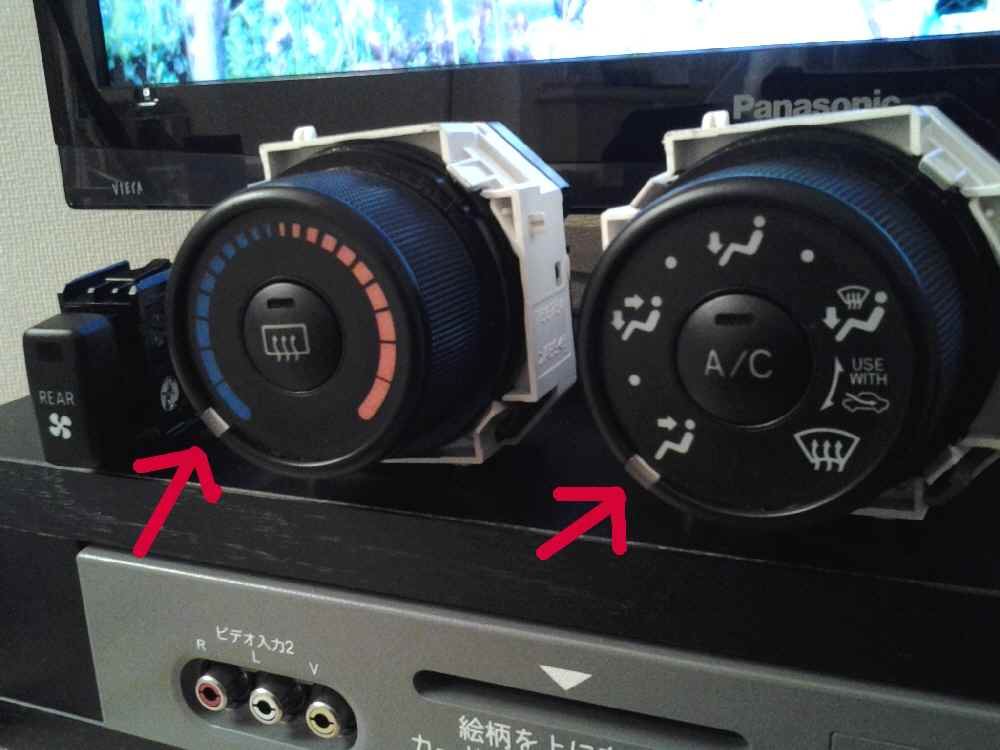

矢印の部分を明るく光らせるためです。




ここまで広げてみました。

風向き調整ダイヤル側の基盤完成。




あまりにも、仕上がりが悪いのでピンぼけです・・

ここまで2時間以上はかかったでしょうね(・_・;)

もっとかな。


ホットボンドで、裏側の絶縁!?と、防振にもなるかとたっぷりつけて固定です。

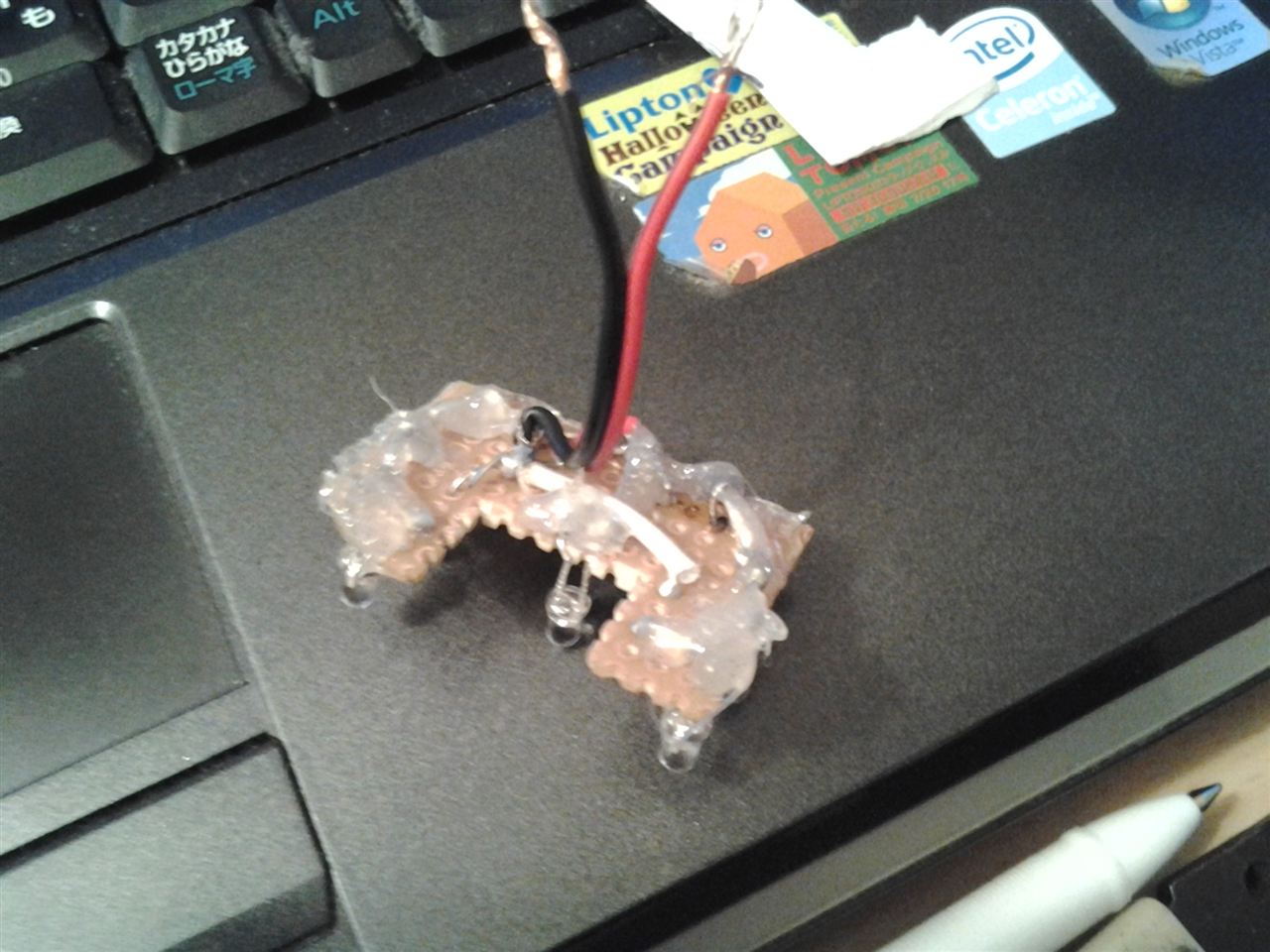

配線を、元々電球のウェッジベースの基盤に直接ハンダ付けして固定。



何回も、LEDの向きを調整してここまできました。

ダイヤルの上側が、どうしても明るくなりません(T_T)

もっと、広角照射LED付けなければダメなのか、調整が足りないのか。。。??

かなり時間かけて悩んだので、やり直す労力も、広角LEDもないので、これは終了。

次に、温度調整ダイヤル側・・



予め、型紙で寸法を取り、基盤にペンで線を引いてからカットです。

カットにはホットカッター?で深くまで傷を入れておいて、ちょっとニッパーで斬り込めば、パキッと割れまス。

ニッパーだけでやろうと思ったら、一個見事に失敗して割れちゃいました。。



LED、CRDを基盤に通してハンダ付けです。

風向き調整ダイヤルでは、配線つけましたが、面倒なので、CRDと、LEDの足をそのまま使うことに。



左側3個が青色3ミリLED×CRDが一個、

右側が赤色3ミリLED×CRD一個で、

中央は5ミリの青色LED×CRD一個です。

CRDは全部 E-153です。

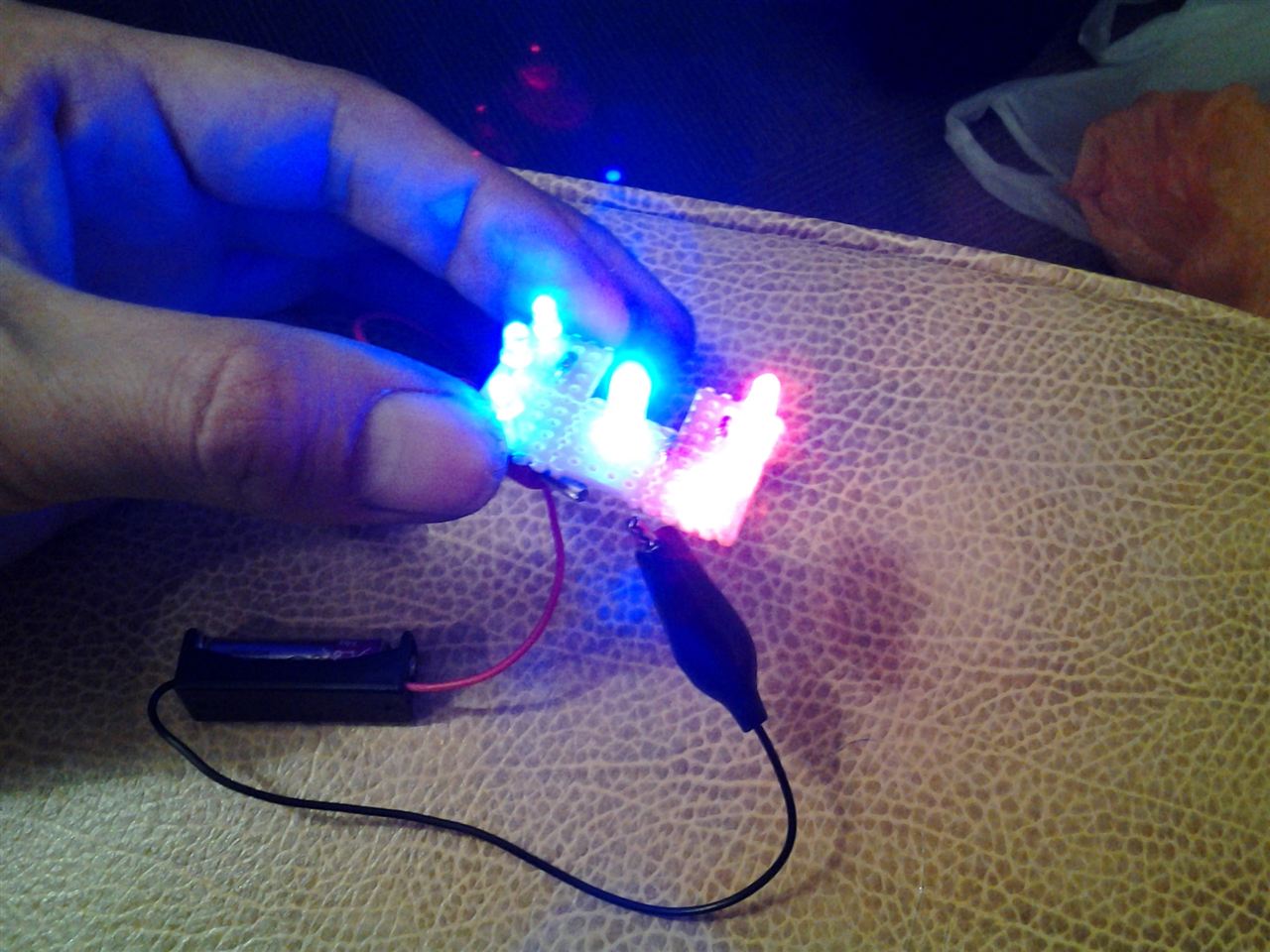

試験・・



LEDファクトリーさんで、LEDなどと一緒に注文した12ボルト電池です。


出張中の作業に最適(*´∀`)

確認したら、ホットボンドで固定。



ここまで、作業順調に見えますが、何時間もかかってます(/ω\)イヤン

作業中には・・・



床に、灰皿落としてしまったり・・・



部屋の中も、この有様です(/ω\)イヤン


基盤から生えているCRD側の+の足と、LED側の-の足を、ウェッジベースが付く基盤に直接ハンダ付けして、ダイヤルカバー付けて試験照射・・


写真、片手で撮れませんでした(・_・;)

光の向きを調整しては、ダイヤル組み立てて。。

20~30回は繰り返してでしょうか。。。(;´∀`)

きりがないので、妥協して完成!!



感想・・


もっと、広角照射のLED使った方が良かったみたい。


今日夕方には、ハイエースにつけてみます。

また、夜お会いしましょう。


さて、夕飯食べずに徹夜したので、食べてからビール飲んで寝ます(/ω\)イヤン

ありがとうございますm(__)m
ブログ一覧 | LEDのDIY | クルマ
Posted at 2013/02/16 07:31:38
