2017年05月20日 イイね!
今日は少しだけ調整を…

エーモンのデッドニングセット付属CDを

使用します。

ハイローコンバーターの出力ボリュームを

最低に絞った状態で

1kHzのサンプル音を再生

ヘッドユニットのボリュームを上げていき

歪みの出るボリューム位置を探します

最大ボリューム40に対し33位で

明らかに音が歪む…

通常使用するボリュームの最大値を

この数値の7割程として

ハイローコンバーターの出力ボリュームを

再調整しました。

こうすれば聴感上歪み感が出ないはず…(^_^;)

本当はテスターやオシロスコープとか使って

調整するものらしいのでなんちゃってですけど(^^;)

で、

パンダのヘッドユニットの

イコライザは7バンド

63, 160, 400, 1k, 2.5k, 6.3k, 16k

この調整はいつも適当なんですが

今回はソースによっては良くも悪くも…

エージングが終わってない事もあるかも

ですが…

探してみたら見つけました!

「Etani RTM」ってアプリです♪

リアルタイム・スペクトラム・アナライザですと(・o・)

iPhoneにこれをダウンロードし、

ピンクノイズを再生した車内で

このアプリの測定を開始…

再生周波数特性が見れます!


これはトーンやイコライザ等何も調整無しの状態

1kHz辺りにピーク、160Hz辺りに凹みがあります

この帯域を調整します…

イコライザを調整しては

アプリで測定を、繰り返します

おっ、良いかも


所が、これは作業中に直射日光を避ける為の

サンシェードのお陰みたいです(^。^;)

何故なら…

サンシェード外したら

こうなるんです。

フロントガラスとダッシュボードで

ツイーターの音が反射してるのか?

それにしても便利な物があるもんだo(^-^)o


Posted at 2017/05/21 00:04:58 | コメント(1) | トラックバック(0)
2017年05月14日 イイね!
さてさて、

折角新しいアンプとスピーカーを導入したってのに

オルタネーターノイズの洗礼を受けてからと言うもの

中々次の一手に踏み込めない…(((^^;)

気分一新とばかりに

ドライブした所でノイズがストレスになるだろうし…

この一週間、ひたすらみんカラのクリップした記事を

何度も読み返したりググりまくってました(ΘдΘ)

オルタネーターノイズといっても原因は千差万別…

それでも、電源にノイズが乗るケースが多い様です

①オルタネーター本体の劣化で電源にノイズが乗る場合と

②オルタネーターが発する電磁波?が電源に影響する場合

が有る様です。

しかし、自分の場合、

・ヘッドユニットOffでも聴こえる

・ノイズ音量は一定(ボリュームの影響受けない)

ディーラー見解…

「スピーカー(ケーブル)にノイズが乗ってる」の検証へ

(ヘッドユニット電源Offで実施)

まずは

①スピーカーケーブルをアンプから切り離す
 → オルタノイズ変わらず

ん~、ここで再度ヒュイーン音の位置確認

車内前席中央に頭を持ってきて、何度かアクセルを吹かす…

定位は曖昧ながら左側から聴こえる気がする(^_^;)

②左側ツイーター配線のルートを変更
変更前) Aピラー~ボンネットオープナー後ろ~助手席足元

左側から右に延びているスピーカーケーブルを
その手前の上から下に降りている黒網線に沿わせてました。

変更後) Aピラー~グローブボックス~センターコンソール~助手席足元

スポンジ巻き付けてあるケーブルがスピーカーケーブル

→ オルタノイズ消えた!( ゚Д゚)

確かに、助手席側の方が通線の数が多いです。

でも、用途が不明なので気にしていなかったのです。

自分が新しく引き直した電源ケーブルやアースに気を取られて

見逃しておりました…

その後、

左側ウーハーのケーブルもツイーターと同ルートに変更

確認の為、電源ノイズフィルターを取り外して見た所…

小さいながらもオルタノイズ復活!(ヘッドユニットOn時)

と、言うことで

最終的に電源ノイズフィルターを戻して

オルタノイズは消えました♪

ノイズフィルターも助手席下に置きました。

運転席側のケーブルは変更無し

フットレスと内側からカーペット下を通しています

自分の場合、1番のオルタノイズ要因は

スピーカーケーブルと電源線(と思われる)を

平行に沿わせてしまった事の様ですf(^_^;)

危うく、シールドタイプのRCAケーブルとか

ラインノイズフィルターに手を出す所でした(;・ω・)

先人の経験、知恵、ディーラーのアドバイスが役に立ちました!

有り難うございます♪

やっと、本格的に調整に入ることが出来そうです(^ω^)
Posted at 2017/05/15 00:23:11 | コメント(1) | トラックバック(0)
2017年05月07日 イイね!
改めて、

音の確認をしてみました

車に乗り込んでから10~20程度

どこからともなく「ジジジ…ジジィ…」てな感じの音…

これも今まで無かった

エンジン停止後も同じ様な音がします(^_^;)

そして、アクセルを踏み込んで発進させると

前方、上の方からヒューン音

高速道路で左車線をゆっくり走っている時の

2000回転位が耳に付くのです(^^;)

今日はヘッドユニットを停止して

試しにポータブルアンプを使ってみました!

こんな感じ…

イコライザー付きのアプリ使用してます♪

比較的ノイズが小さい様に思えたので

ボリュームを上げ気味にしていると

慣れてくるもので

暫くはこれで我慢するのも有りかな♪

と、思ったのも束の間

曲間の無音時が気になるのです。

しかも、さっきより音が大きくなってない?

実は、シガーソケットタイプの充電器でポタアンを

チャージしながら使っていたのが原因でした(^^;

内蔵バッテリーで使用する分には

安定のヒューン音…

やっぱり気になるわ~( ;`Д´)

家の何でも配線箱をひっくり返して見つけた

フェライトコアを外付けアンプの電源に

かましてみました…

変わらん…

はい、残念

それほど期待してなかったけどね(´∀`;)

結局近くの量販店ABで相談してみた

ノイズフィルターは電源用とRCAケーブル用がありましたが…

今回のケースでは、電源用のが効果が期待できるとの見解

で、購入してみた


電源ノイズフィルターオーテクのAT-NF300です。

一昔前のコンセント直差しのACアダプター位あります

これを、外付けアンプの電源に接続…

で、走行テスト!

完全には消えてないけど、かなり目立たなくなりました♪

ヘッドユニット電源はフィルターかかっていないので

そちらの影響が残っているかも

フィルター電源容量は30Aあるので

次回、これを常時電源分岐前のラインに接続してみようかと

思います。

更に今日はハイローコンバーターのゲイン調整も

ツイーター側のゲインを絞りすぎていたので

左右バランスを見ながら再調整♪

感覚ですが、適度にゲインを上げた方が音がイキイキする?

女性ボーカルは勿論、

ビックバンドのブラスの音、スケール感も出てきた?

歪み系のギターはまだ少し硬いか?

テスト用CDで聞く限り、最低域は40Hz位までは鳴ります。

走行中は聞こえ無いでしょうけど…

衝撃なのは、このCDで高音域をかけると

自分の可聴範囲が分かる所

12000Hzが精一杯( ; ゚Д゚)

本当に鳴ってる?って何度か確かめましたが

年齢より悪いわ…

今日の所は

ヘッドホン難聴と言うことにしておこう( ´ノω`)
Posted at 2017/05/07 23:48:31 | コメント(0) | トラックバック(0)
2017年05月05日 イイね!
タイトルの件、

エンジンの回転数が上がるに従って

ヒューンと音程が上がる様な感じで聞こえます。

2000回転辺りまで回した時の音程が一番耳障りなので

信号待ち後のスタートの度に気になります(--;)

それでも、走行中は気にならなくなるのでした。

アースの位置を替えても、アンプの位置を替えてみても

改善が見られません…困った(+_+;)

不自然なのが、音の位置

ルームミラー付近?ダッシュボード?

不自然に思い、オーディオの電源を切ってみました…

ヒューン…

あれ?

音はスピーカーから出ていた訳では無かったみたい(^-^;)

結局アースは元の位置に戻し、アンプも暫定的に助手席下

ハイローコンバーターの位置が決まらないまま助手席足元に

転がってます。

原因は別途調べるとして、ドア内張り含めて復旧する事に!

サービスホールを塞いだ画像

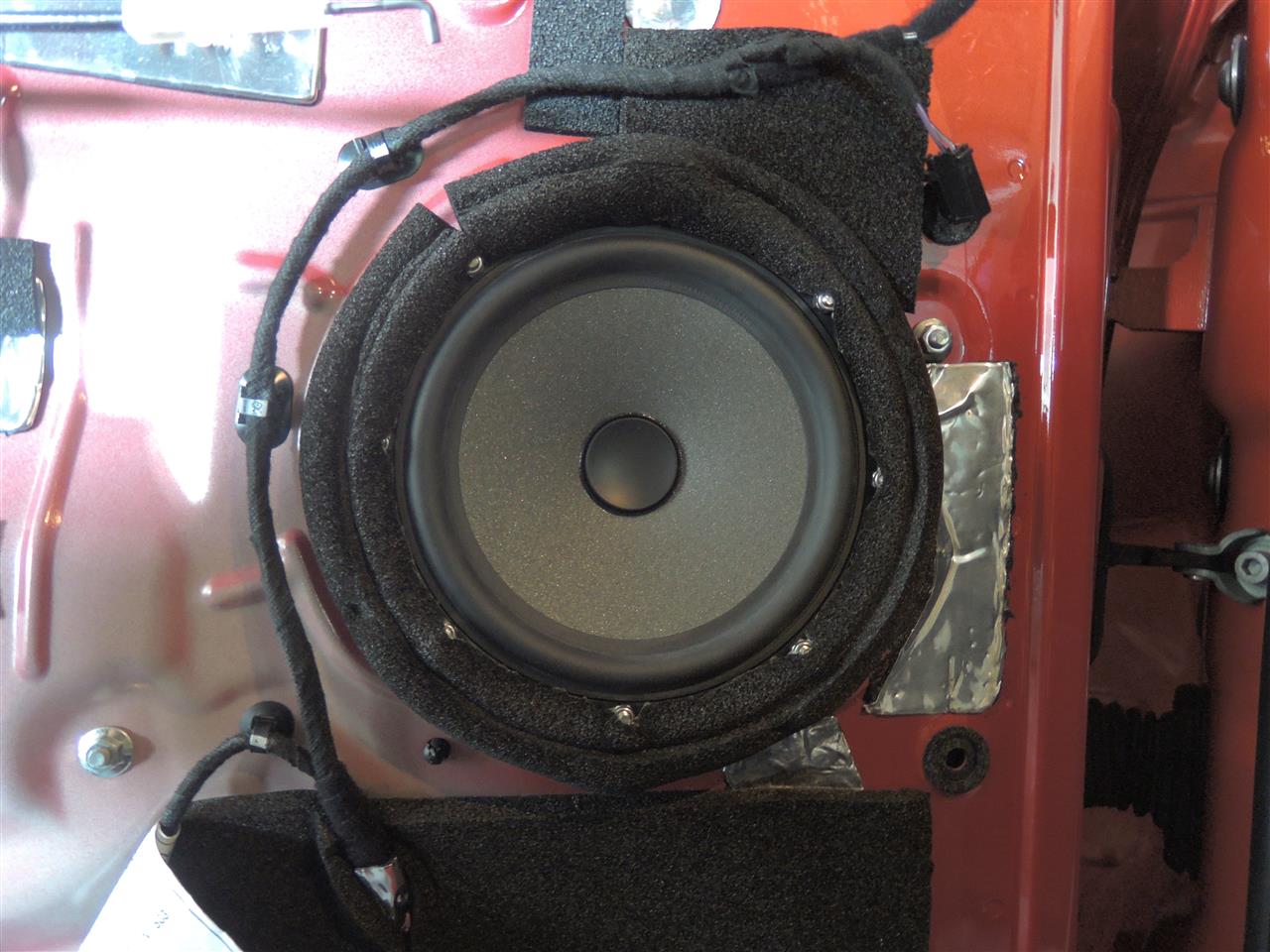

スピーカー、バッフルの取り付けは完璧♪


更に、防振の為エプトシーラーを貼り付けて


内張り取り付け完了(^。^;)

肝心の音は、まだ高音が硬いのと、低音域が不足気味なので

暫くエージングが必要かと思われます。

で、

肝心のヒューン音…

オーディオ以外だとエンジンルーム内で発生する場合も

ある様で、例えばオルタネーターのベアリング不良とか

吸気ラインの漏れとか…(;゜Д゜)

何かの兆候?

明日ディーラーやってるかな?

問い合わせてみます(・_・;)
Posted at 2017/05/05 23:09:02 | コメント(2) | トラックバック(0) | オーディオ | 日記
2017年05月04日 イイね!
時間掛かり過ぎ…

スピーカー、アンプ設置の進捗です。

バッ直電源をヘッドユニットにも接続してみました。

こんな感じ


赤緑にはバッ直電源(常時電源)、黒紫はバッ直のGNDを接続

バッテリーから引いたアース線はセンターコンソール裏真下へ接続


そして、マルチメディアアダプターの残件…

曲送り、戻りが出来なくなった件です。

ヘッドユニット裏の青コネクタから出ているジャンパー線

半田付けが甘くなっていたので、圧着端子止めに変更⇒絶縁テープ巻き


ヘッドユニットを元に戻して…

お次は…ツイーター

以前純正品から交換したFocal TIS 1.5から

同ISN165の付属ツイーターに交換


正面グリルを外すとこんな


これを、TIS 1.5の時同様、パンダ標準ツイーターの

取り付けアダプターを若干加工の上収納・・・


裏側


これをAピラー内張りに取り付けて、


ドアにもスピーカー設置(サービスホール塞いだ後の写真撮り忘れた)


車内の配線整理に頭を悩まして

ツイーター、ウーハー、外付けアンプ、ハイローコンバーター全ての

設置が終了しました(^。^;)

ドア内張りの取り付けを残した状態で…いざ、テスト

また、ハイローコンバーターのレベル合わせが難しい・・・

左右ch独立で、レベル調整はドライバー(-_-;)

音質は良いので勿体無いところです。

アンプ側で4ch設定、4スピーカー設定としたので、

ヘッドユニットのFaderでツイーターとウーハーのレベル変更は簡単♪

改めて調整しようかと思います。

音は更にクリアに、臨場感のある音になったかと

中低域に若干癖があるのは今後の慣らしによる変化に期待?

iPhoneの曲送りは改善無し(-_-)

明日はドア内張りを戻す予定ですが・・・

走行して気付いた点が

エンジン回転数に連動した「ヒューン」って音が

聞こえる様になりました。

ネットで調べると「オルタネーターノイズ」ですと(*o*;)

どこから拾ってるの?

終わる気がしないわ~
Posted at 2017/05/05 00:00:50 | コメント(3) | トラックバック(0) | オーディオ | 日記
