2017年10月08日

964 軽量化&ダウンフォース対策?

964 軽量化&ダウンフォース対策? 5月頃から気になっていたダウンフォース不足対策でリヤウィングの取付をずっと考えていました。しかし高くて新品は買えません。ヤフオクで5〜7マン位の良さそうな物を2、3回見つけましたがなかなか落札出来ず。
そのうちダックテールを見つけましたので、まぁ、これでもいいかと6月の末に7万弱で入手。ヤフーショッピングでは塗装済みのものが12万弱で売られてます。


同じようなもので塗装前のプラサフ済みとなっていたものでした。8月のお盆前に岡崎の塗装屋さんに持ち込みましたが結局プラサフの仕上げが良くないとの事でプラサフ+塗装と色合わせをお願いし8月末に塗装が完了したので引取りに。
しかし仕事が忙しいのと勤務地が岐阜に変わったせいもありなかなか手を付けられず。
やっと9月下旬に休みが取れて来たので純正のリヤエンジンフードを外す作業を初めましたがグリルの外し方が不明で主治医に連絡したところ、「多分そのエンジンフードには964のグリルは付かないよ〜!」とショックな一言。寸法や取付を再度確認するとなるほど、これは全く付かないわ…サイズも違うし…
ヤフオクの落札前の質問で964のグリルが着くか確認したのになー。樹脂製なら着くとの回答だったので全く疑わず着くと思って寸法を測ってもいませんでした。
という事で取り外しを中止。
FROG JAMには間に合わせたかったのになーと少し残念。

さてと、グリルを探すもなかなか出てきません。このエンジンフードに合うのは930のグリルだそうです。FROG JAMでは930とナローのグリルの写真を撮りまくり参考に。
主治医からOEM品なら3万位で手に入るよと言われてましたが、もうFROG JAM時点では自作する方向で考えていました。

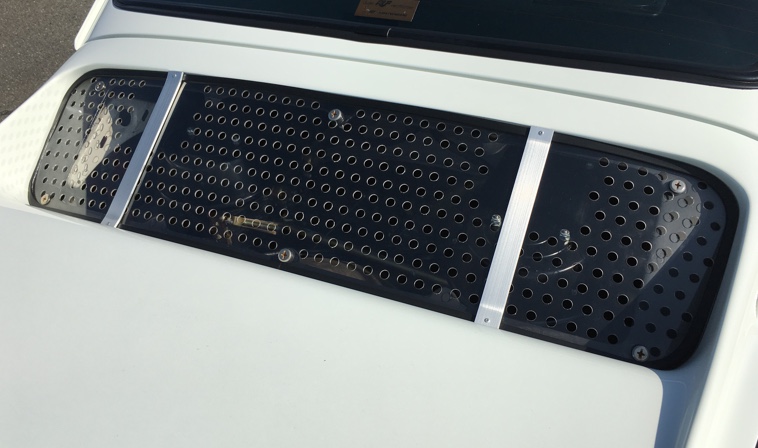

FROG JAMでグリルなしで透明なアクリルのパンチング板を付けてあった車両を見ていました。

これもありかな?とは思いましたがやっぱりちょっと淋しい。
グリルの下は普通ネットですがこれもなかなかいいネットってないんだよね〜と主治医が言っていました。市販のネットは柔らか過ぎる物が多いそうです。

とりあえずホームセンターに素材を探しに行くと

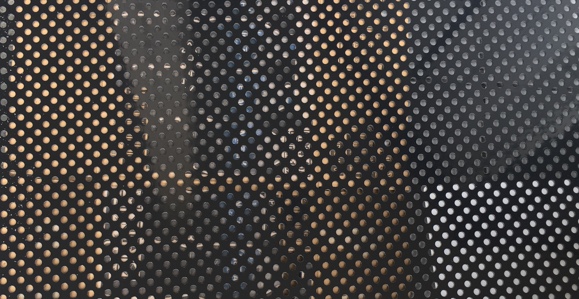

こんな黒のパンチング板を発見!樹脂でアルミ板をサンドしていると思われる多重構造の素材でした。一目見てこれに決定!

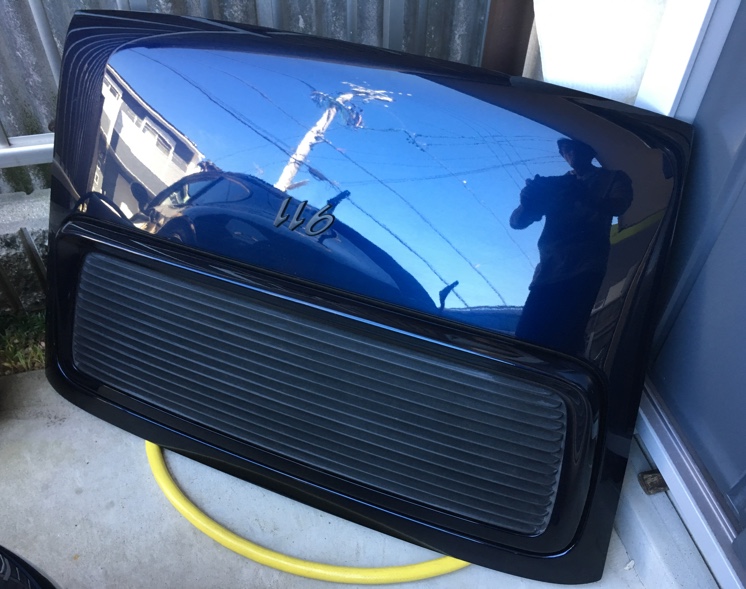

さてグリルですがホントは純正の様にアルミの角棒のよう素材を考えていました。こんなイメージで




しかし運悪くアルミの角棒が行ったホームセンターでは欲しい本数がなく、何故かこういう時にせっかちになる私は(笑)丸でいこう!と安易に決めてしまいましたー
これが後々加工に苦しむ要因になるとは思いもせず…

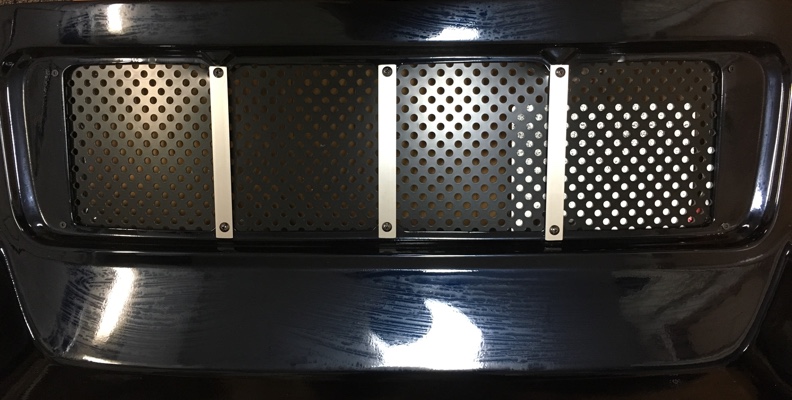

まずパンチング板をグリルの開口より少し大きい寸法にカットしアルミのフラットバーを縦に取付穴位置がある5ヶ所に入れながらカットした板を止めていきます。

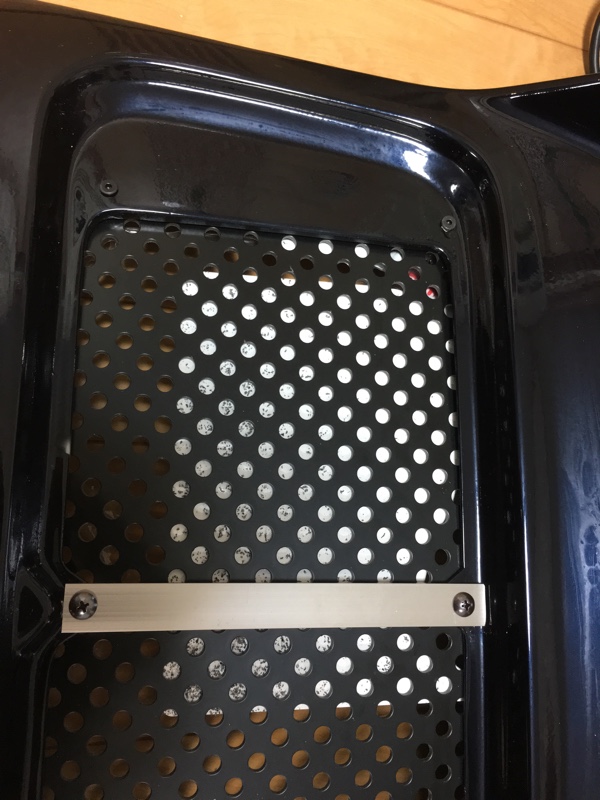

フードの裏側からパンチング板を当て表側からビスナットで固定。


中央3ヶ所を止めてから両端を固定。

そして問題の丸棒を適当な長さに切って並べていきます。

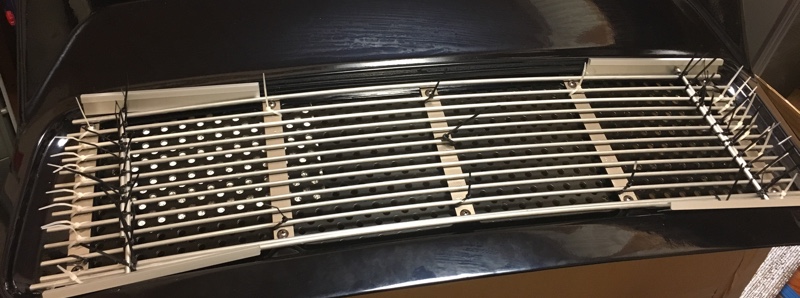

1本ずつを補強のフラットバーにインシュロック(結束バンド)で止めていき位置を微調整していきます。
フラットバーと丸棒の固定は強力瞬間接着剤を使用。最初は上手くくっ付いたのですが…
結局微妙にグリルの開口部にアールがある為真っ直ぐな丸棒は意外と曲がらずインシュロックを外した途端に端からビヨンと外れてしまいます。曲げようとも思いましたがこういう時に丸形状って結構強いんですよね〜
機械でプレスしないとキレイに揃えては曲げられないと判断。あまりやりたくなかったですが両端のフラットバーを上からもう1枚かぶせて押さえつけて固定する方向に変更。





これでやっとフードの取り替えが出来ます。

純正フードを外したますが前回一度外しかけたのでコネクター以外の外れない配線は切ってしまっていたのでコネクターの外しと配線をクリップごと外し両サイドの可動アームに取付られているフード固定のビス4本を外します。





しかし4本中の1本が固くてなかなか回りません。CRCを使い何とか外すと

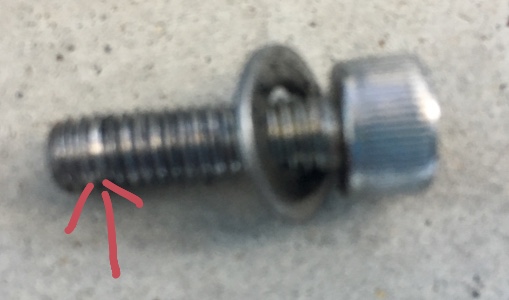

1本だけ長いビスが使われていて、しかも途中でネジが潰れていました。どおりで固かった訳です。

外したフードは予想通りかなり重いものでした。

11.8kg

フードを外したリヤはなんて見通しが良いのでしょう!(笑)


外すのはまぁ簡単でしたが取付はなかなか難航。加工なしのポン付けではありましたがなかなかアームとビス位置が合わずビスがなかなか入っていきません。なんとか4本固定できたので仮止めしてフードのキャッチャー金具を移植しますがこれも取付は簡単でしたがなかなかキャッチして固定されません。キャッチャー金具をかなりスペーサーで浮かせて取付し何とか固定可能に。この調整で結局1時間以上掛かってしまいました(>_<)


グリルの作成3日間、試行錯誤を繰り返しながらやっと完成しました。

















まぁ、当初のイメージからすると50点位の出来栄えです。また気が向いたらグリルはまた作り直すかも?今まで一度も丸棒のグリルを見ていませんので暫くはこれでいこうかと思います。

あまり空力の期待は出来ないかもしれませんね。ホントはノーマルの純正の964の形は結構好きな方ですので、リヤフードを替えるのは少し淋しい感じもありましまたが…

でも確実にリヤの軽量化は出来ました。
取り替えた純正 11.8kg
取り付けたダックテール 5.8kg
6kgの軽量化








ブログ一覧
Posted at 2017/10/09 01:06:41

イイね!0件



今、あなたにおすすめ

関連記事

348製作中です。⑩
アキ355さん

エンジンフード グリル
Nyaotaさん

カーバッジ取付
つむすけさん

着弾品!!
技術員NEKOチャンさん

フードキャッチャー交換
ALTIさん

グリル周り☆プチ改造計画①
takac97さん

この記事へのコメント

2017/10/09 09:54:35
どうもです。
 なるほど、メッシュはアルミで裏から固定すれば良いのか、今度真似しよっと。。。参考になりました。
コメントへの返答
2017/10/09 11:21:15
どうもです。

久々に自分で手を掛けてみました(笑)

色々と問題がありなかなか思うようにスムーズにはいきませんね。
私は行き当たりばったりなので…ダメですね〜

改めて浜こうさんの凄さが身に染みました(笑)
2017/10/09 16:09:47
まいどです~😌✋

作業、お疲れ様でした🙌

エエ感じに、できてますね!
スゴいなぁ⤴😄

964のツルンとしたお尻にも、ダックテールは、似合いますね😉🎵



コメントへの返答
2017/10/09 16:43:22
ありがとうございます。

ダックテール自体は前から憧れていましたが、いざ自分の964に付けるとなると少しためらいもありました。ただサーキットでの安定感を増してタイムを上げないと というプレッシャーもあり…
ホントはターボウィングがいいのでしょうがなかなか縁がなくて。まぁ、私としてはナローを目指したいのでダックテールで良かったかもですね?
ターボウィングと比べるとかなり大人しい感じに見えます。またここから何か発展していきたいですけどねー
2017/10/10 20:12:45
こんばんは!
自作とは凄いですね!
ターボウイングはやはり憧れますけど、、、なかなかですしね〜(^^;;
純正ウイングではダウンフォースはやはり今ひとつなんでしょうかね?
コメントへの返答
2017/10/10 23:35:49
こんばんは。
ターボウィングは+GTウィングってパターンがあるからそれは魅力ありますね。
鈴鹿を走り込んでるセミプロくらいの方に乗って貰ったらダウンフォースが足らないって言われました。私はまだそれを気にしなきゃならないレベルにはいってませんがやっぱり100Rとかで踏み切って走るのは純正のままだと怖い気がします。
リヤが滑り出してから早いので私の腕では立て直せずスピンですからね〜
限界が上がるのでそれはそれで滑った時に怖いですけど(笑)
今まで見た事がないダックテールからのGTウィング追加も考えています。まずはダックテールでどれくらい変化があるかですねー
