2017年05月06日 イイね!

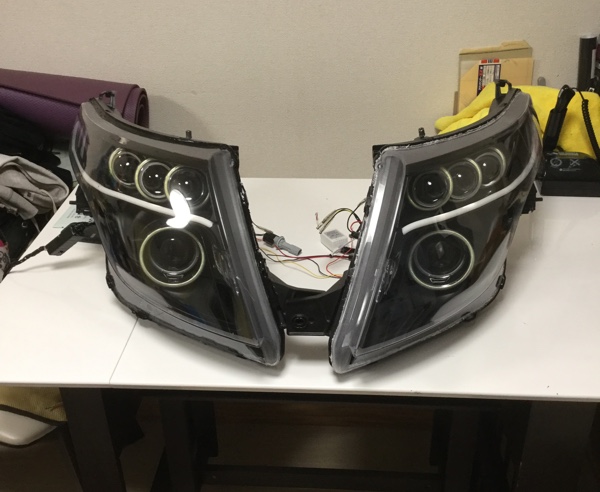

やっと左側も形になりました

GWもちょこちょこ仕事が入り
連休ではなかったのですが
休みの合間を縫って
左側の加工しました

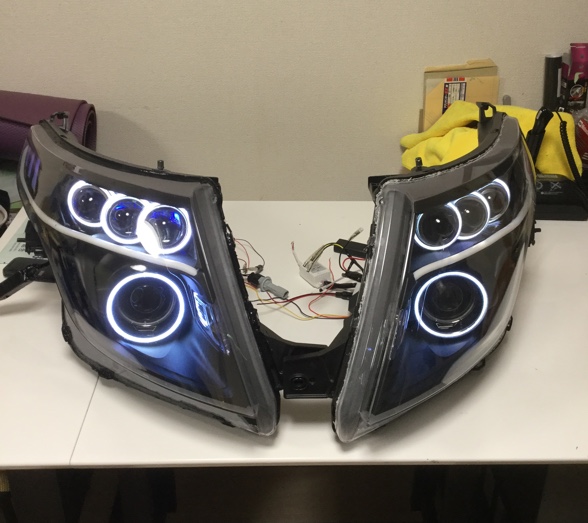

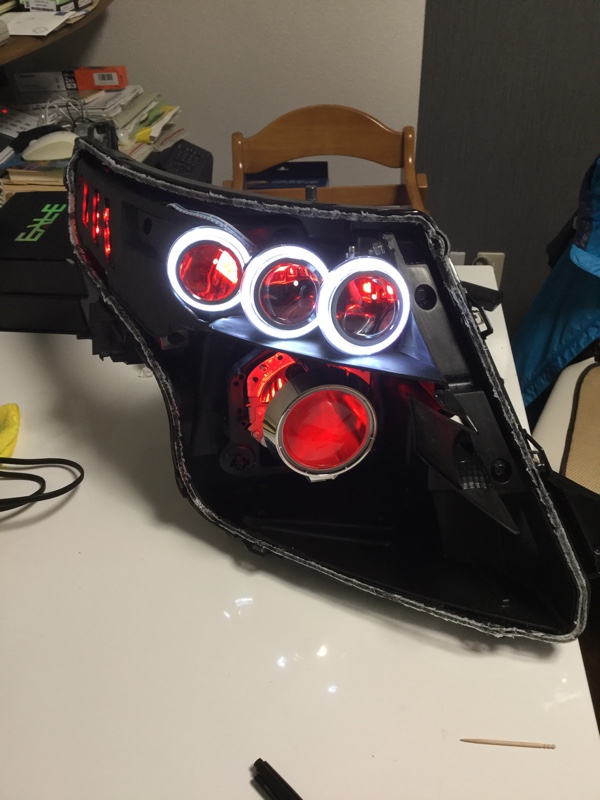

リング点灯

なかなかの目力(笑)

40中盤のおっさんにはどうかな?
っと思いますが
がんばって取付てみます。
デライト系統 バッ直 リレーなどなど
回路図作ってなんてやっていると
取付はいつになるやら。。。。

めげずにがんばります

Posted at 2017/05/06 19:54:54 | コメント(0) | トラックバック(0)
2017年05月06日 イイね!

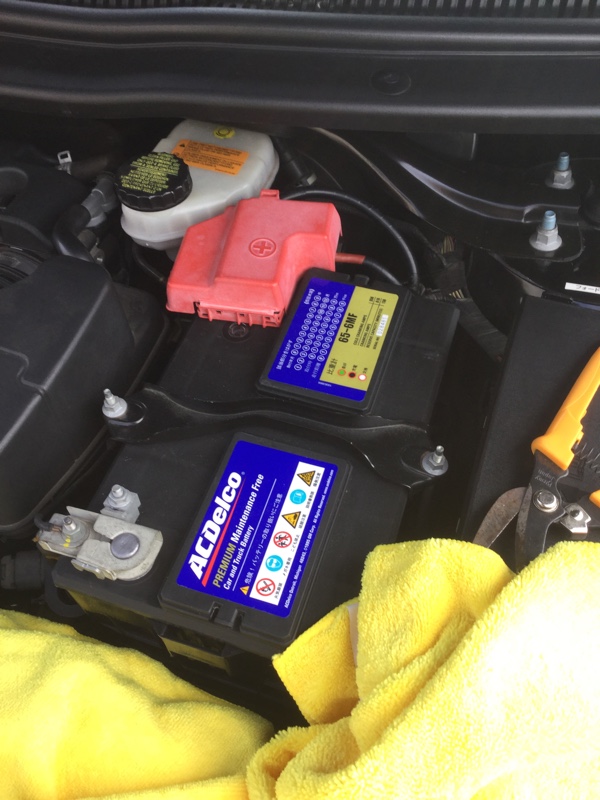

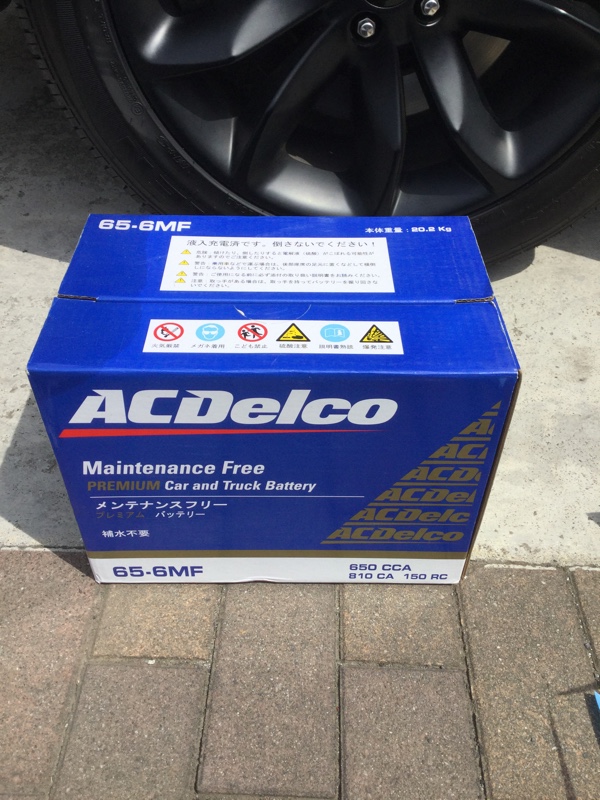

お天気がいいですがバッテリー交換

ヘッドライトの点灯テスト用に
バッテリーがあればという事で

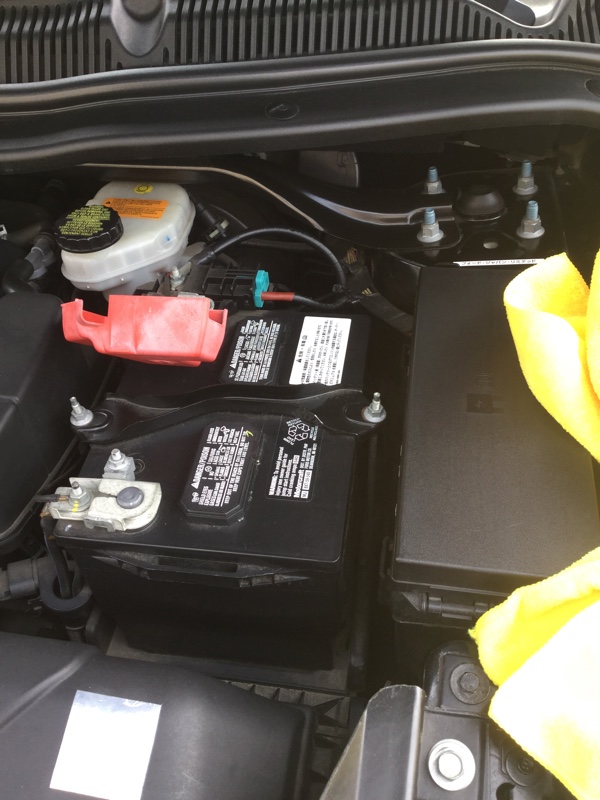

少し弱り気味のエクスプローラーの
バッテリー交換しました。

みんカラ徘徊すると
プラス側のカバーが干渉するとの事でしたが
気にせず交換

約4年 まだまだ使えますが
仮設電気と溶接機用に再利用

大きくなっていい感じ

当分は電車通勤なので
ちょうど良かったかも。




Posted at 2017/05/06 11:02:15 | コメント(0) | トラックバック(0)
2017年04月21日 イイね!

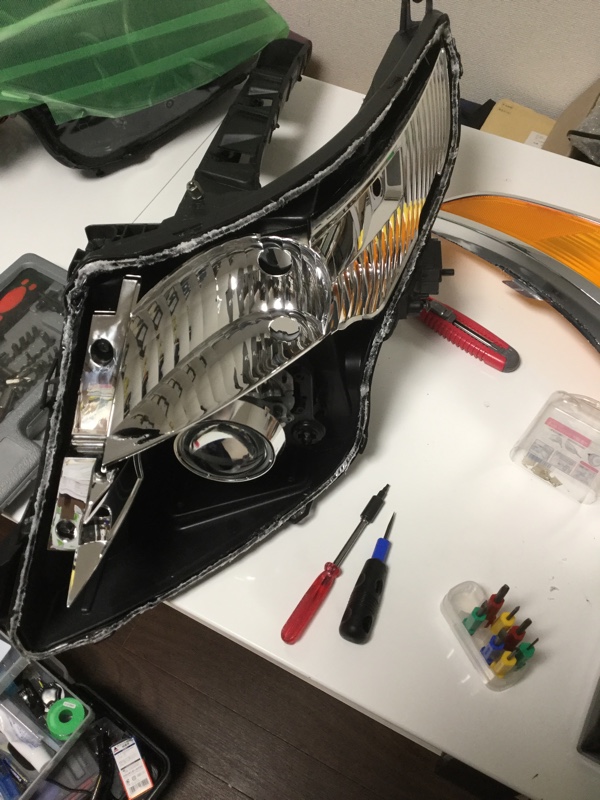

やっと左に着手しました



切り込みラインも3度目なので
だいぶ慣れてきました

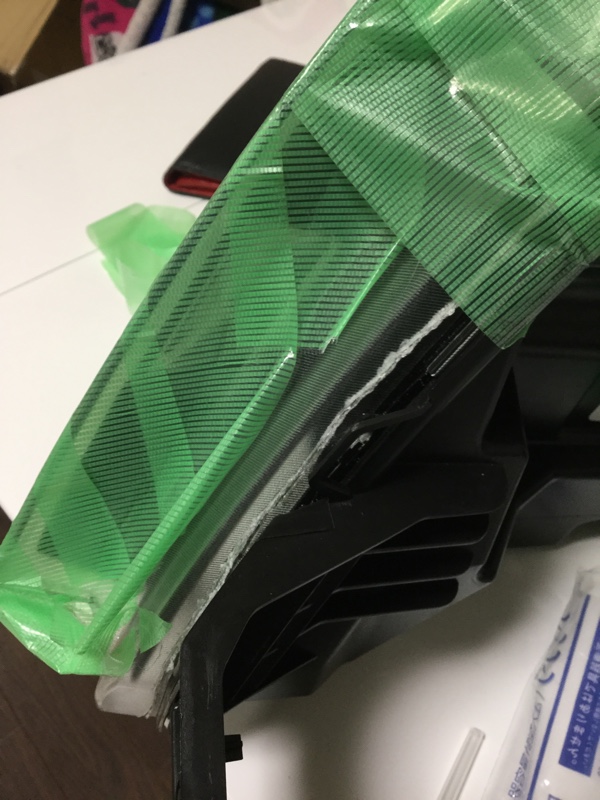

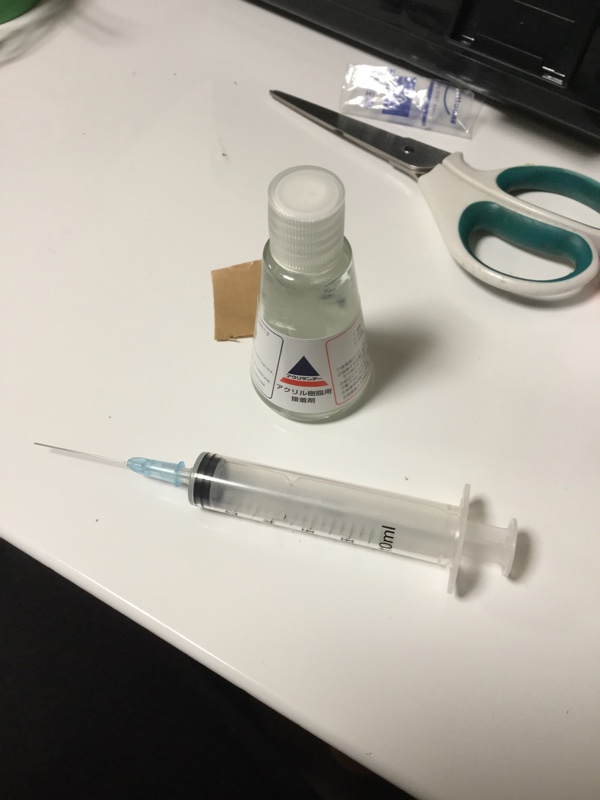

右側の殻閉じは先にアクリル接着剤にて
切断面の内側を接着させてから
超音波カッターの溶接で接着

危ない薬ではありません(笑)
注射器で少しずつ注入

そこそこ固まったら

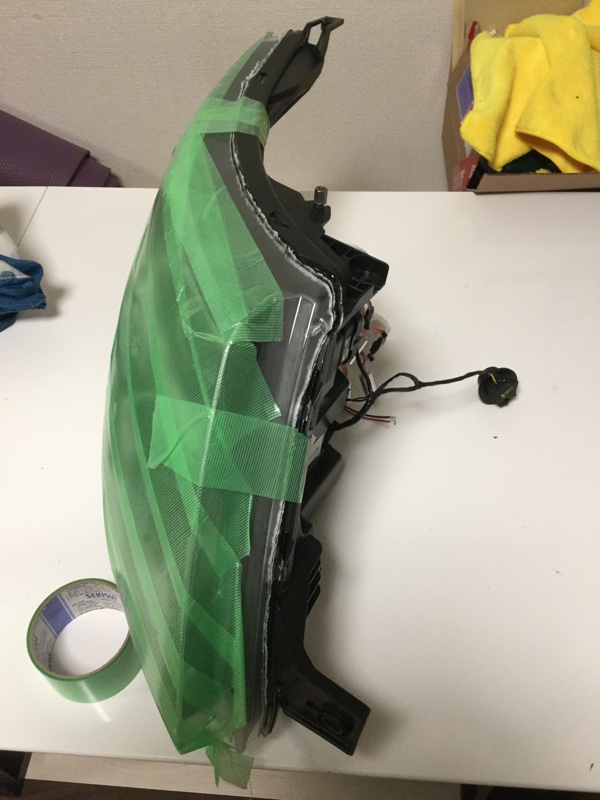

溶接して殻閉じして
黒のコーキングして終了

配線整理して試験点灯したら
スリット3連のLEDが青しか光らず(T_T)
再度カラ割する気力はありませんでした


この時は点いていたのに(T_T)



Posted at 2017/04/22 00:04:21 | コメント(2) | トラックバック(0)
2017年04月08日 イイね!

点灯テストなど

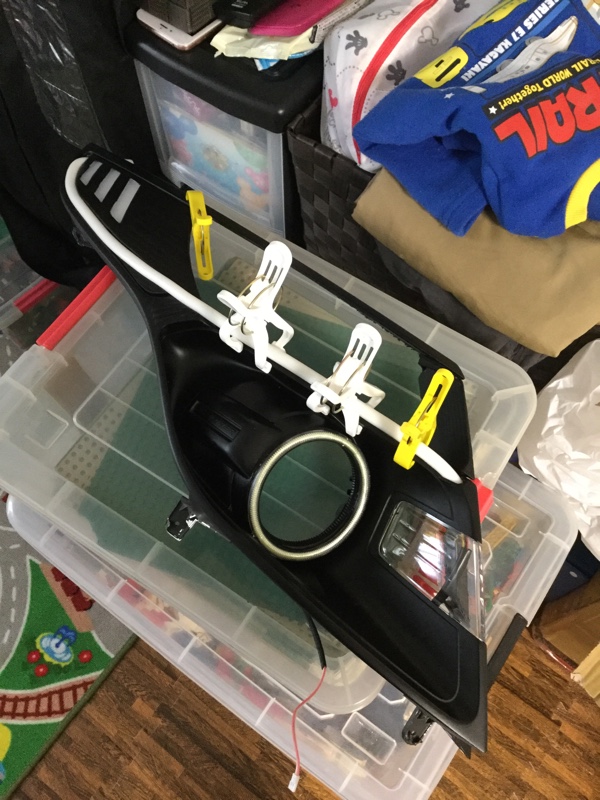

インナーのLEDウィンカーの固定が
思うように固定出来ず苦戦中です
シリコンチューブなので
接着剤でもコーキングでも
上手くくっつきません
プラスチックの固定金具を
溶かしてインナー側に仮固定して
コーキングで止める方法で試してます

乾燥してどんな感じに
固定されたか様子見です

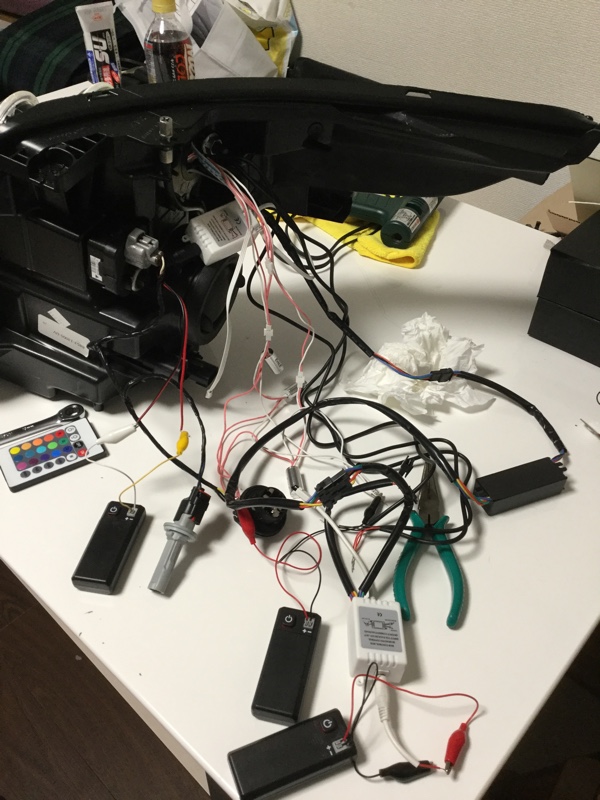

裏に出てる配線類を
どうまとめて防水するか
考えながら

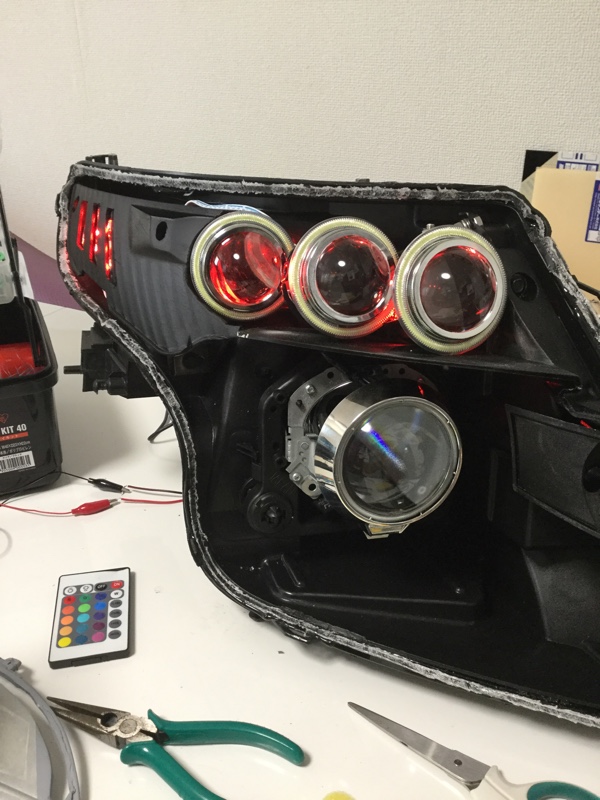

点灯テストしてみました。

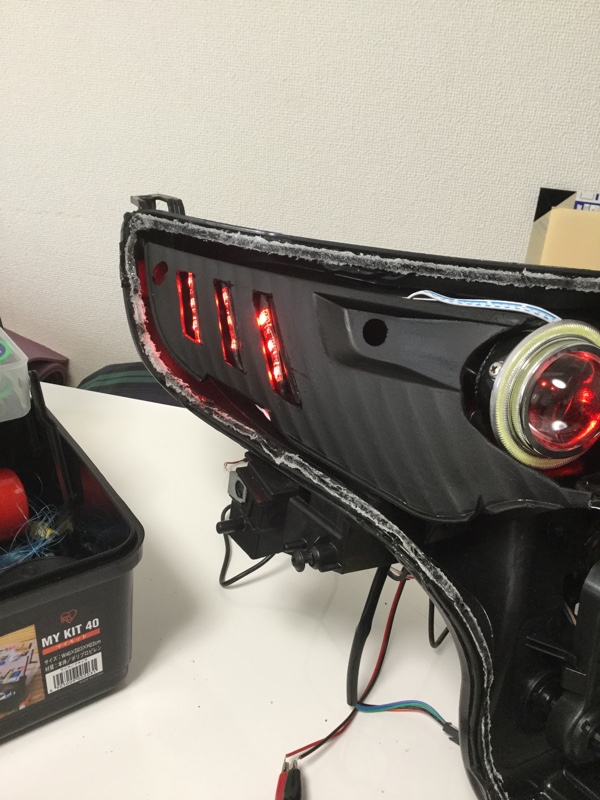

基準色の赤

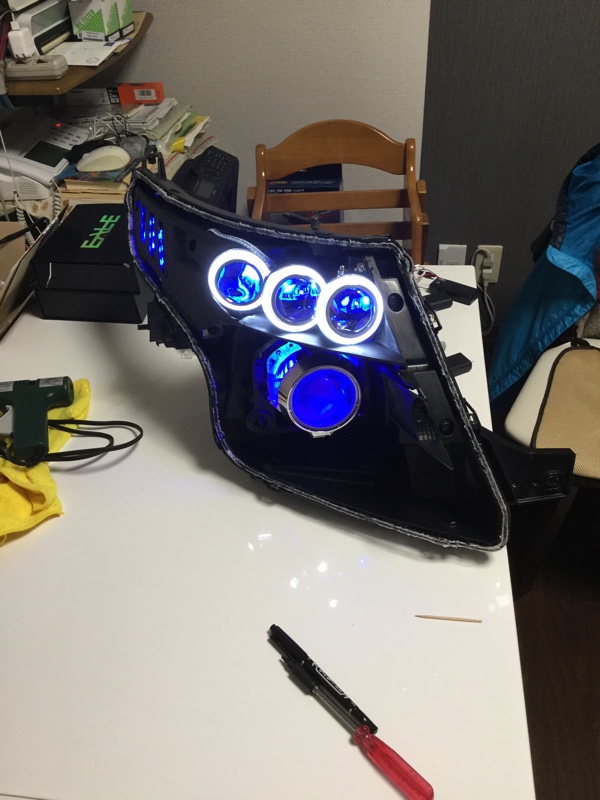

基準色の青

基準色の緑


白は全く白ではないので
ダメです。

インナー側の固定が
上手くいったら
いよいよカラ閉じに
なります。

まだまだ先は長いです


Posted at 2017/04/08 10:10:24 | コメント(3) | トラックバック(0)
2017年04月02日 イイね!

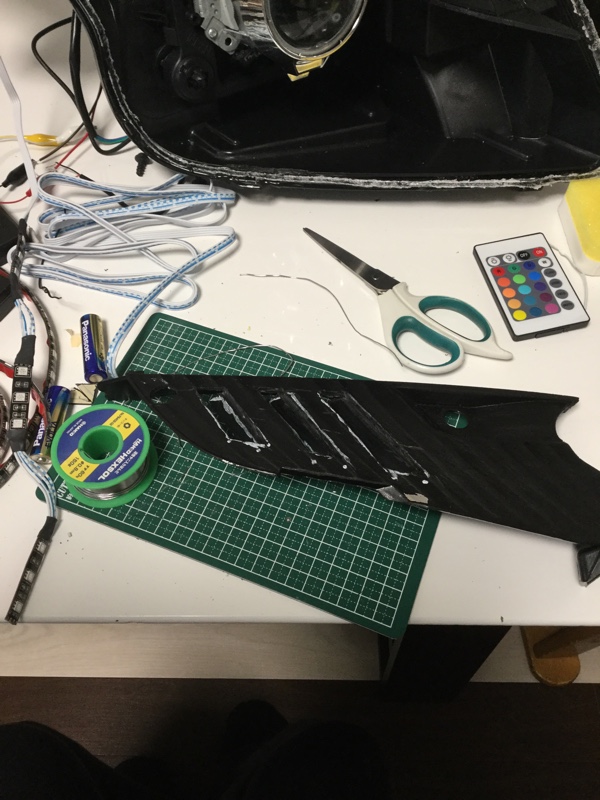

3連スリット LED仕込み

少し作業が進みました
前回、マスタング風な
3
連スリットの加工を
しました

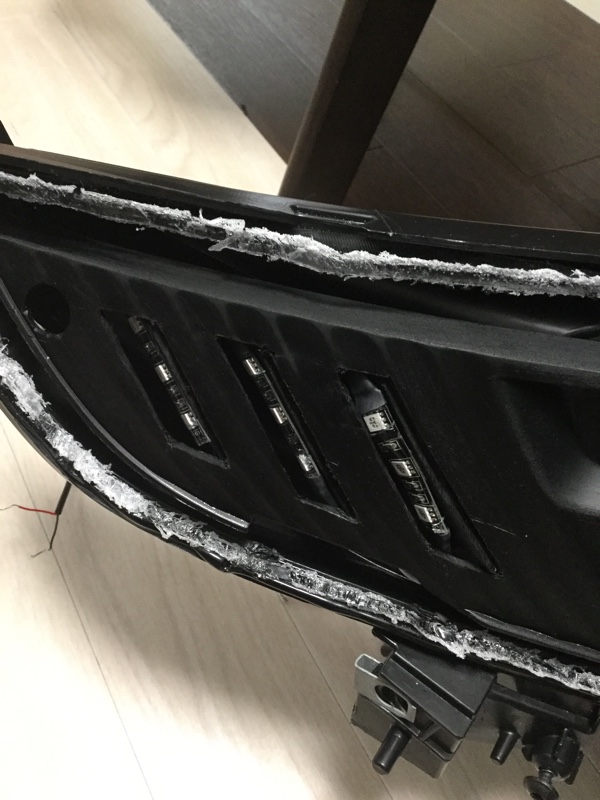

3連スリットを光らせる為に
LEDを仕込みます

下側に来る反射板
*黒に塗装してますが
反射板です

コの字に切り取り
LEDを斜めに固定するように
しました

LEDハンダ加工して
こちらに仕込みました

淡い光を目指し
やや斜めに

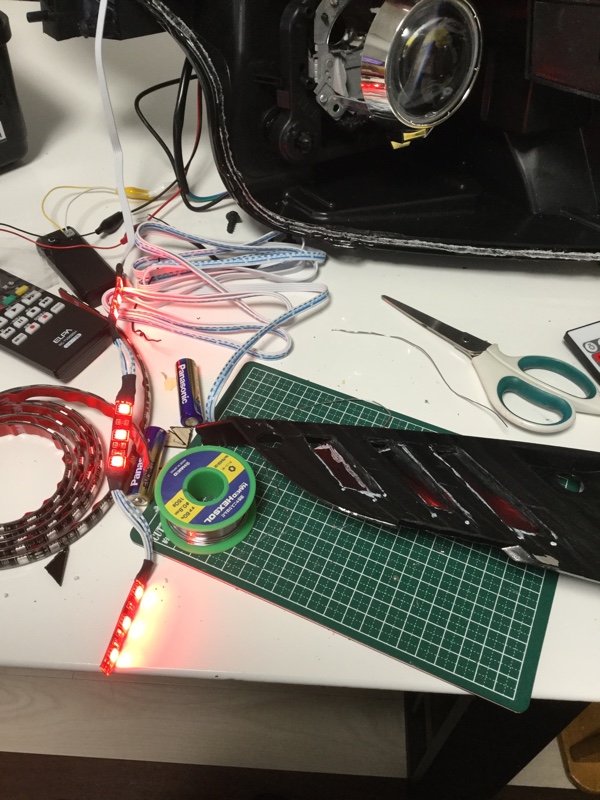

点灯するとこの様な感じ

うまく淡い光になって
くれれば良いのですが
なかなか難しい
ちなみに3連プロジェクターは
一番奥と手前で
ガッチリ固定しました



まだまだ先は長いです。
Posted at 2017/04/02 16:08:45 | コメント(0) | トラックバック(0)
