2013年05月08日 イイね!

追加メーターアプリ

みんカラを徘徊していてスマートフォンを追加メーターにするアプリがあることを知りました

必要なものはOBDⅡポートからブルートゥースでスマートフォンまで情報を送るための端末

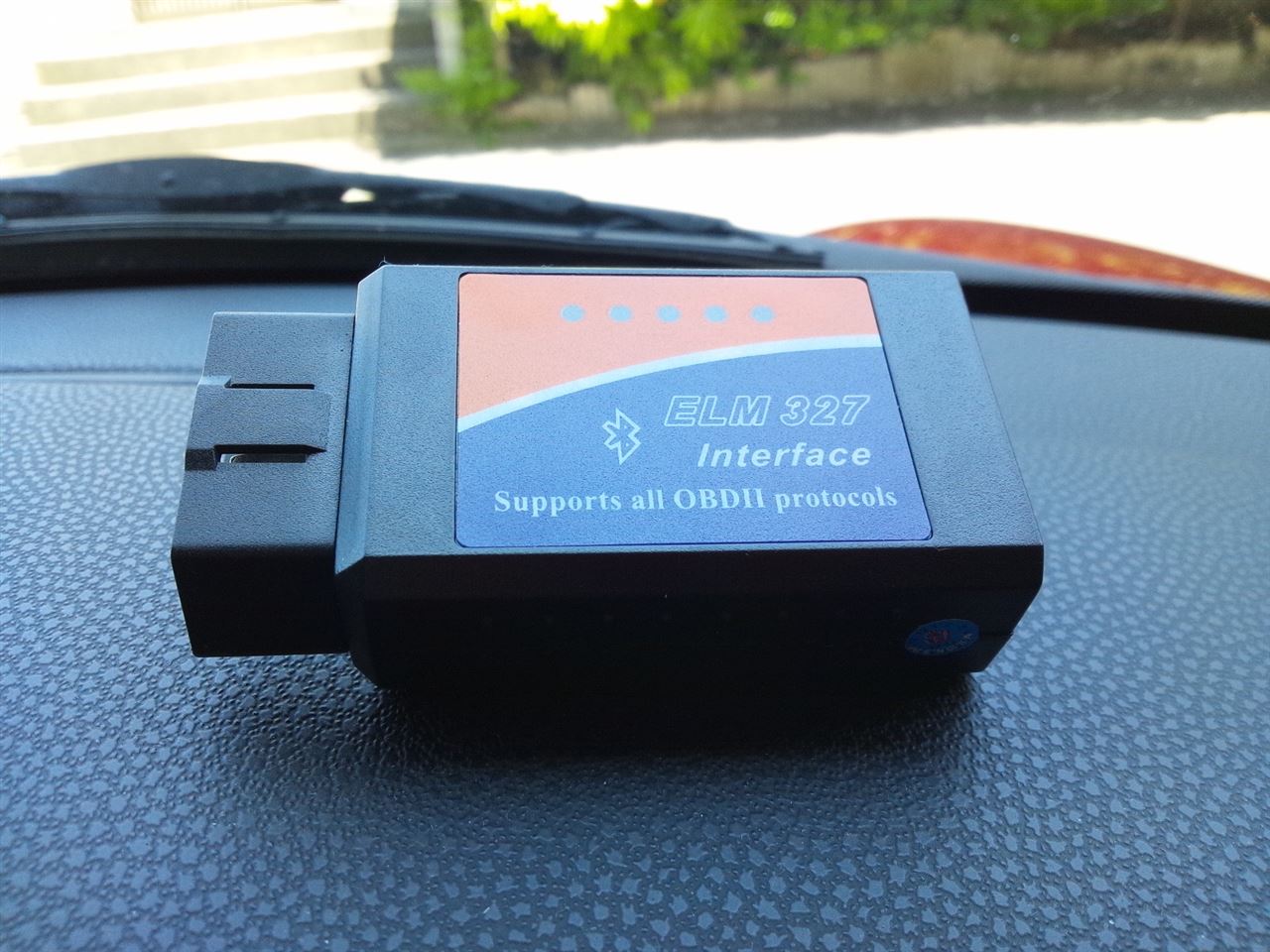

ELM327

これも調べたところどこかのメーカーのバッタ物とのことですが
圧倒的に使用されているのがコレだったのと情報も多いので購入

こんなのでも買うひとがいるから偽物大陸が調子に乗って利益も得てしまう
そのうちの一人ですが(^_^;)


スマートフォンは以前使用していたIS03

ペアリンクするのに色々大変?と情報を得ていたので気長にやろうと思ったら2~3秒ですんなりペアリンク成功

おかげでステー作りに専念出来たわけですが

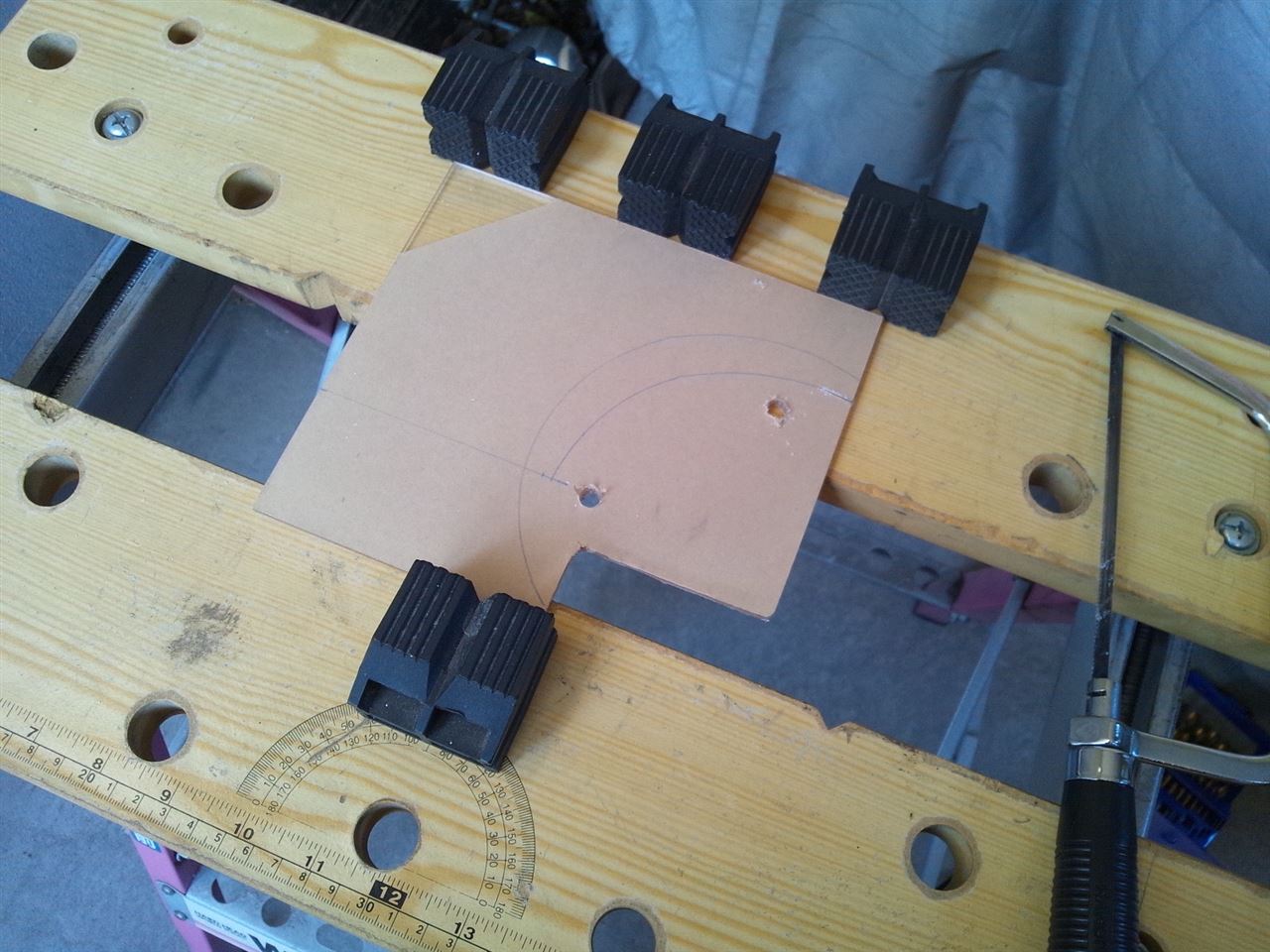

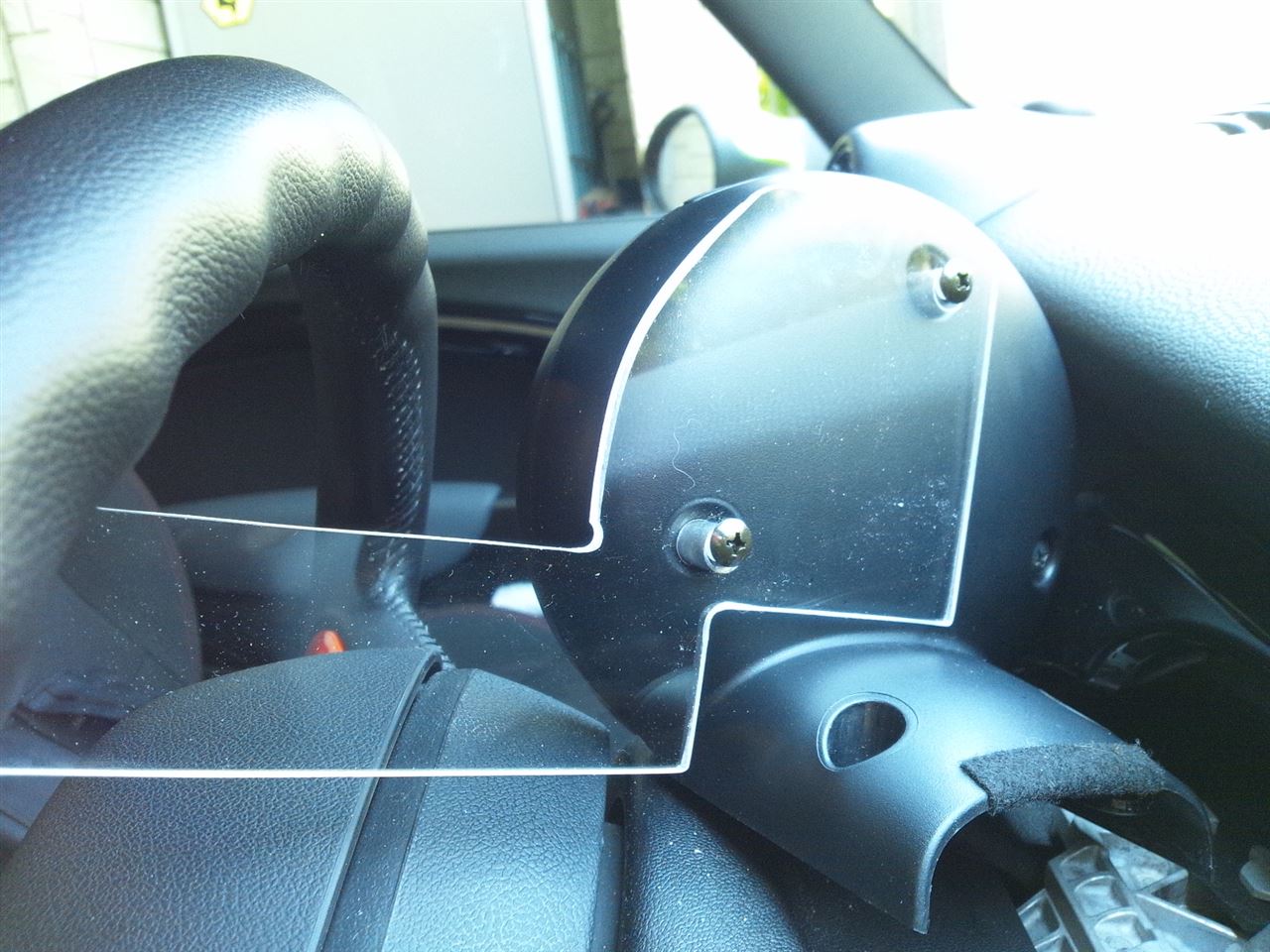

素材に用意したのは3mm厚のアクリル板


切って切って穴開けて

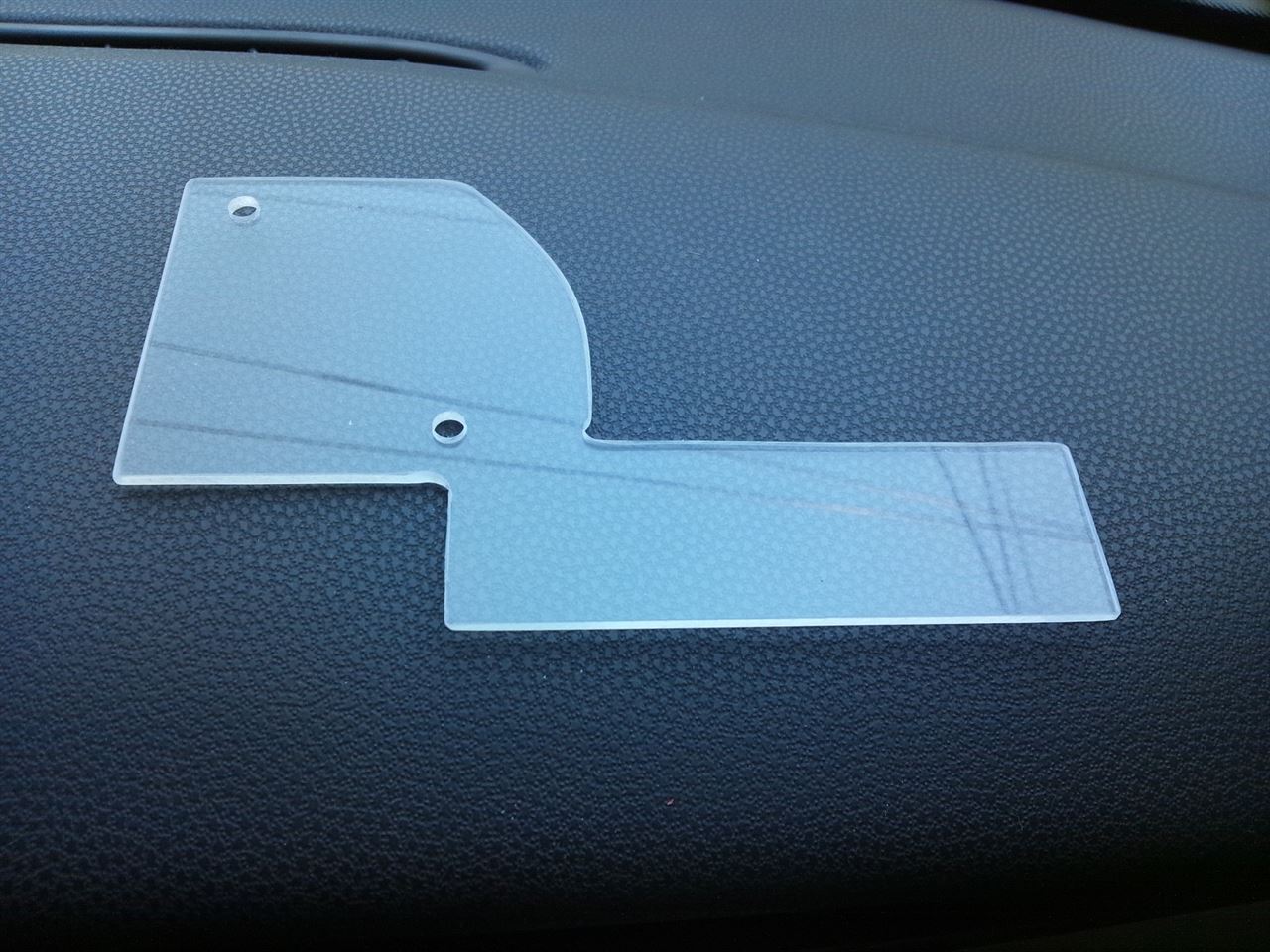

こんな感じで

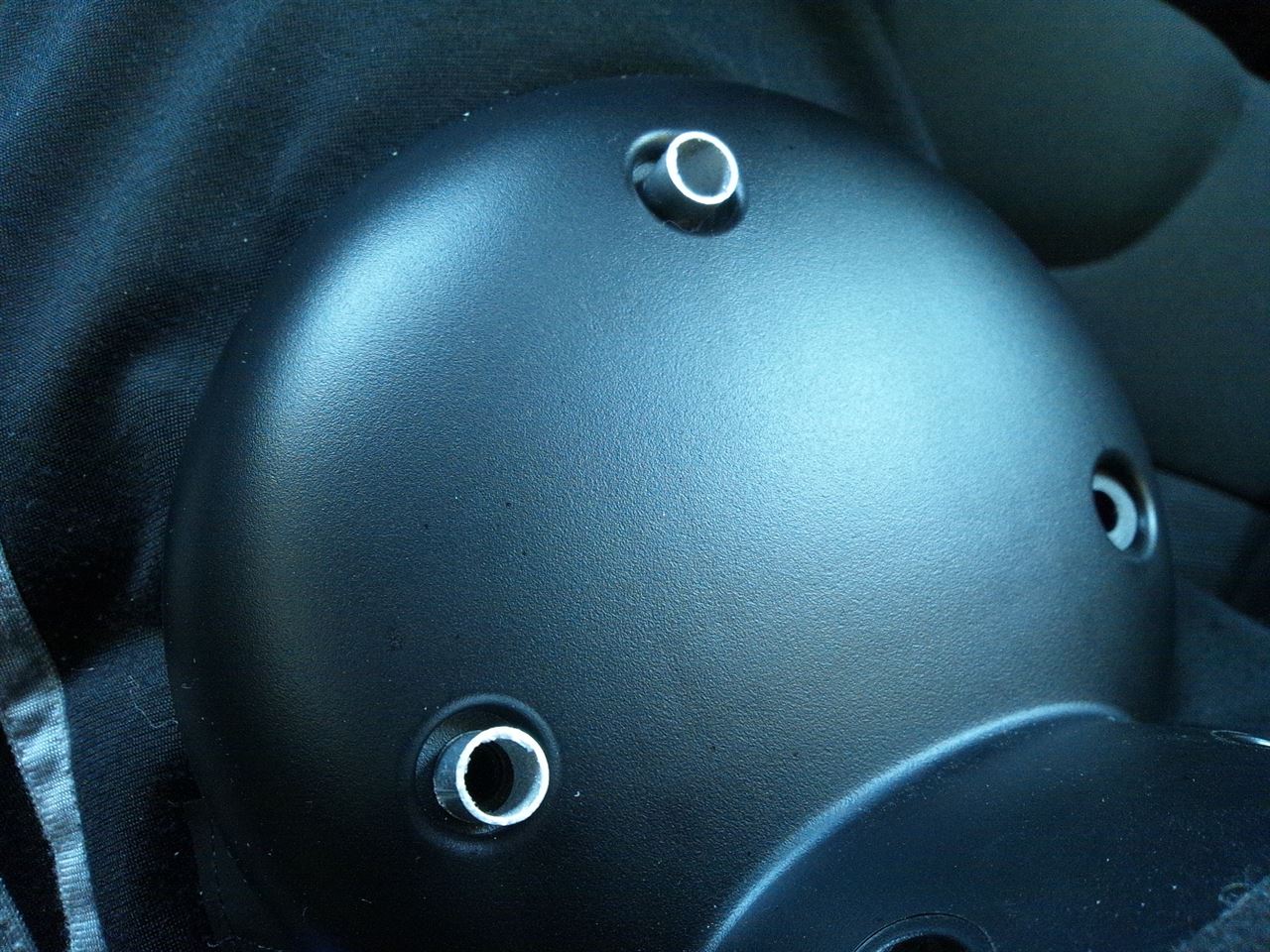

外径9mmのアルミパイプを10mmに切って

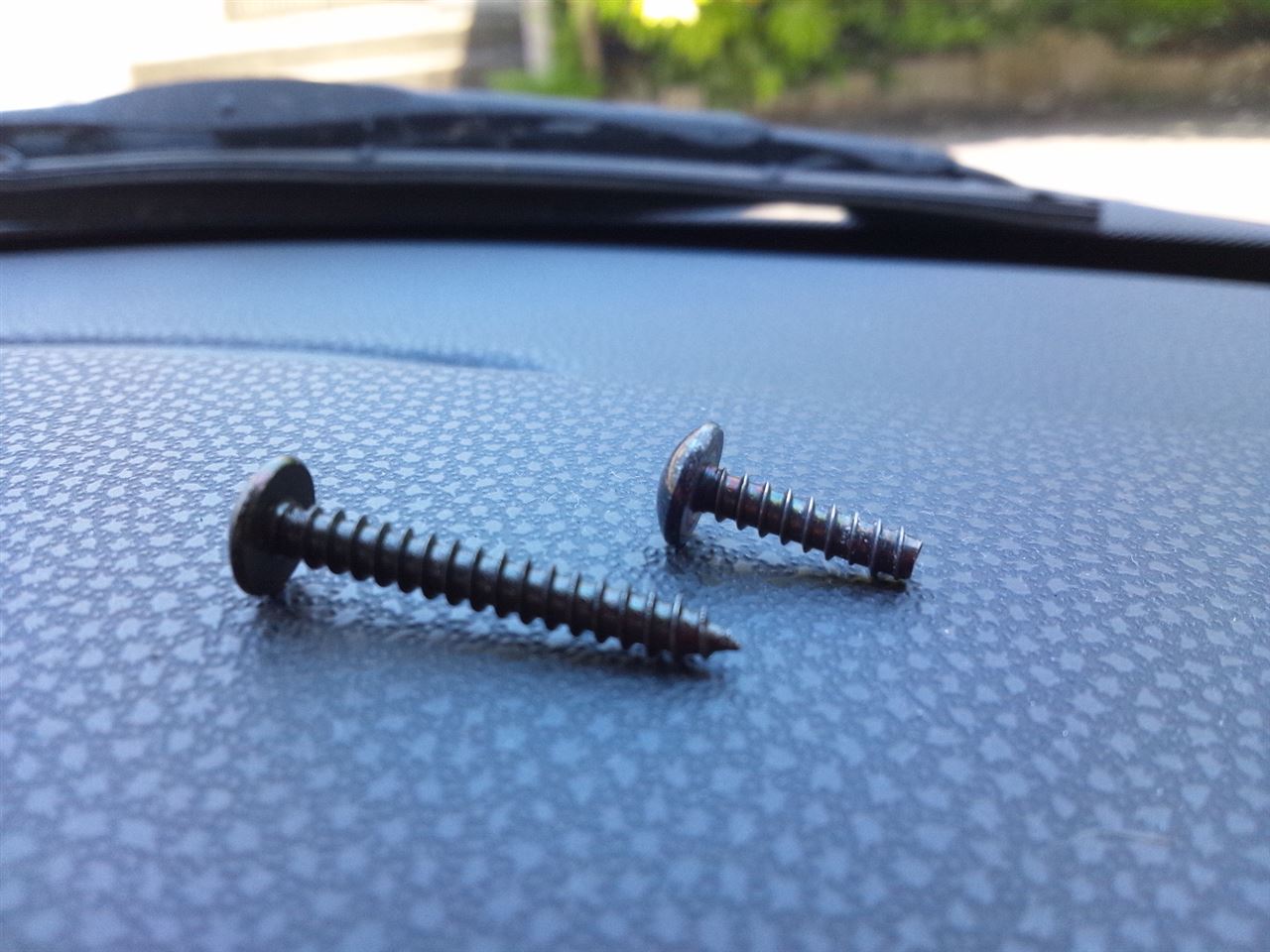

元々の15mmのところ、足りなくなるので30mmのタッピングビスを用意


こうして


こうなり

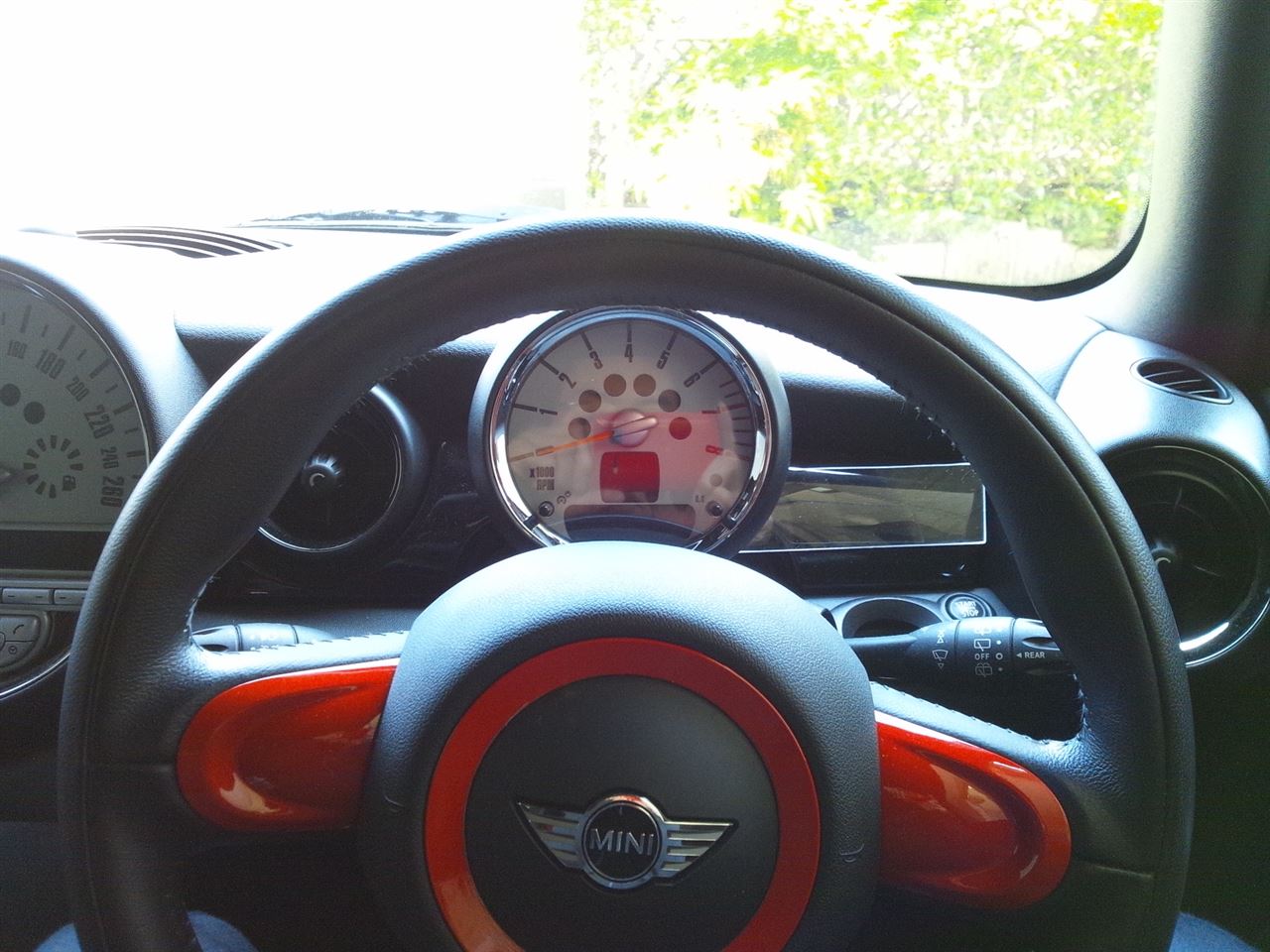

こんな感じです


次にELM327は常時電源とのことでバッテリーあがりが心配なのでこれまた先人の情報を得て配線加工します

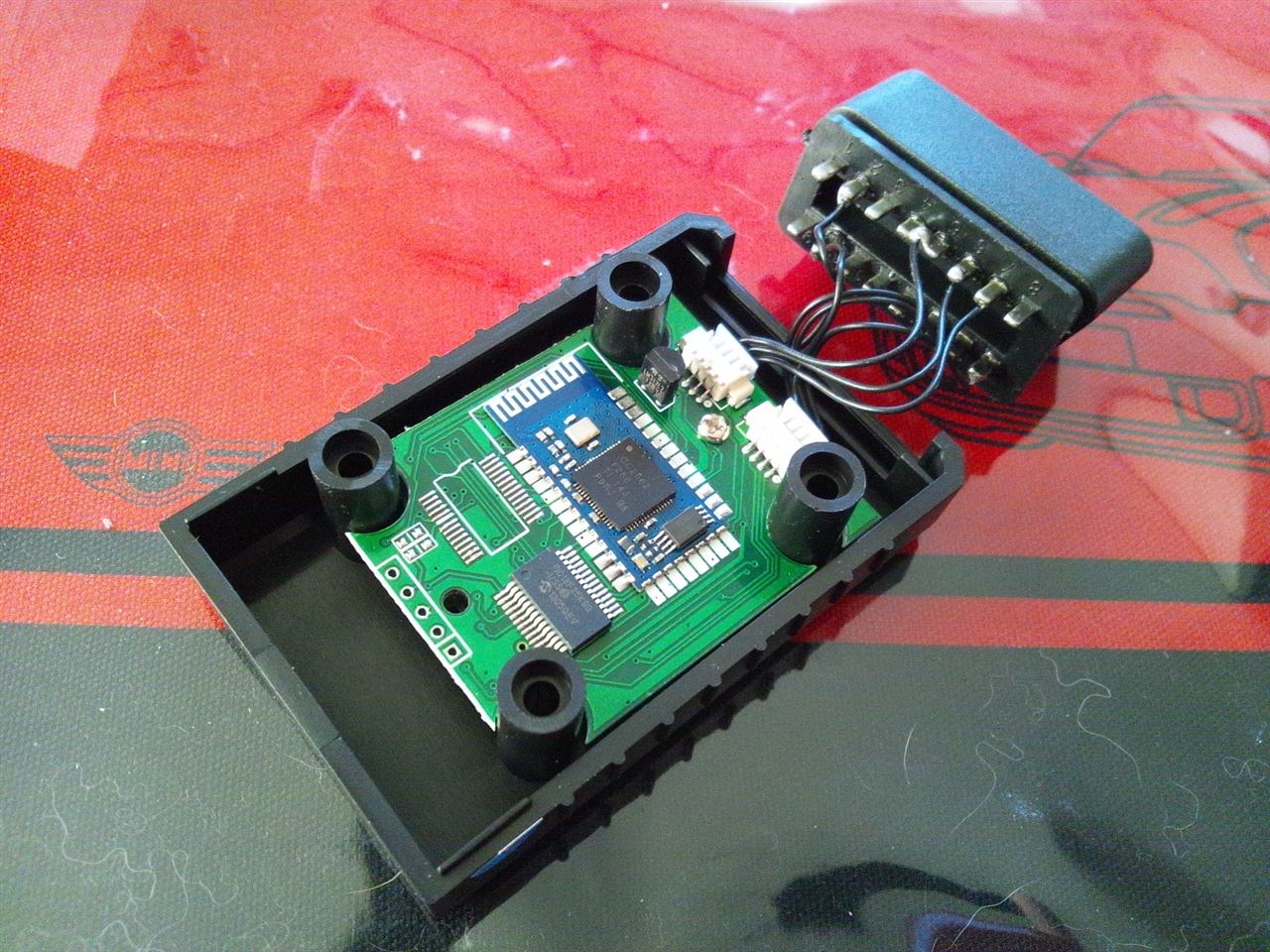

箱を開けてびっくりしたのはいままでネットで見てきた画像と基盤が違ったことw


まぁいいかwと思いつつ穴開け

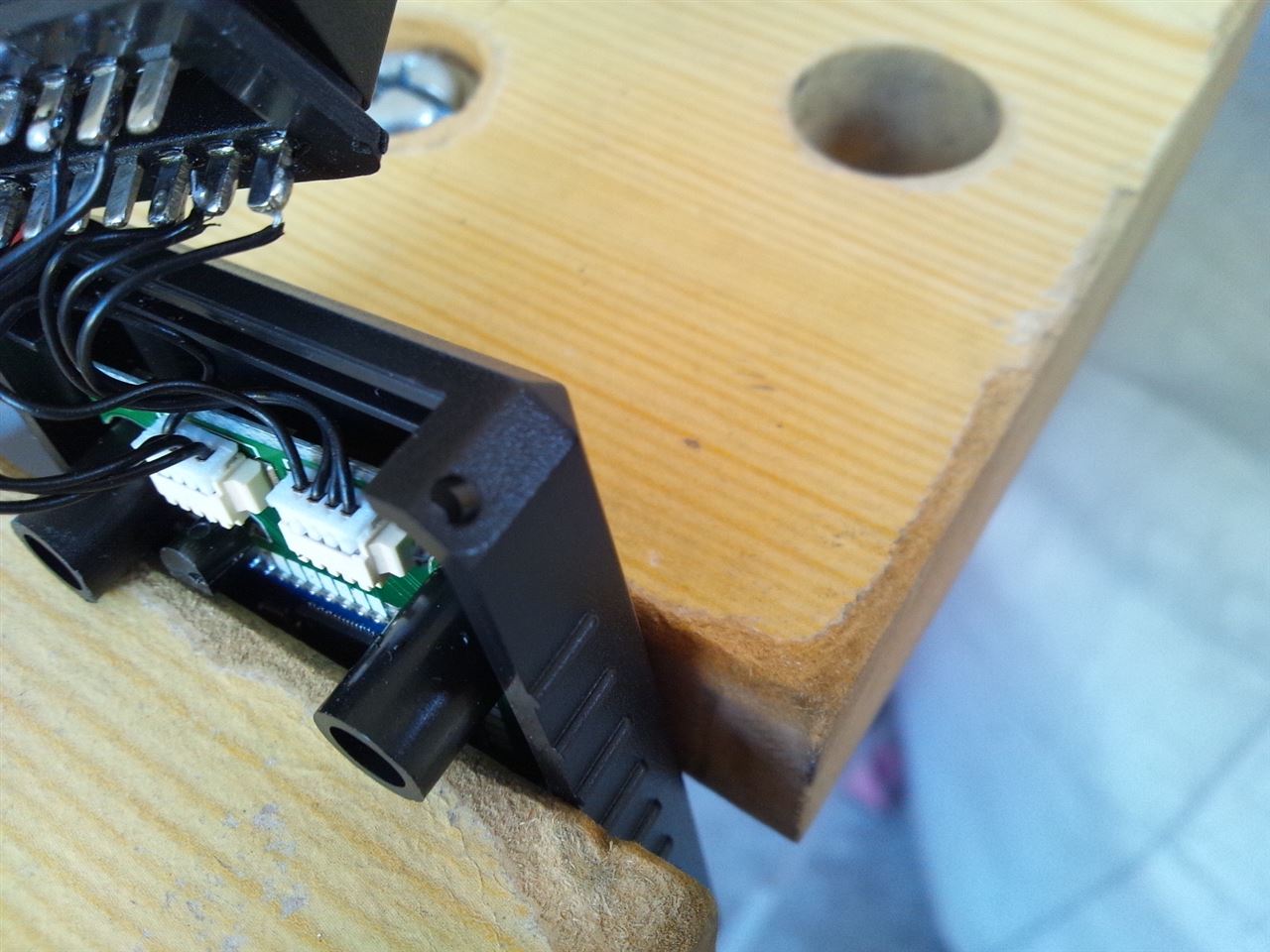

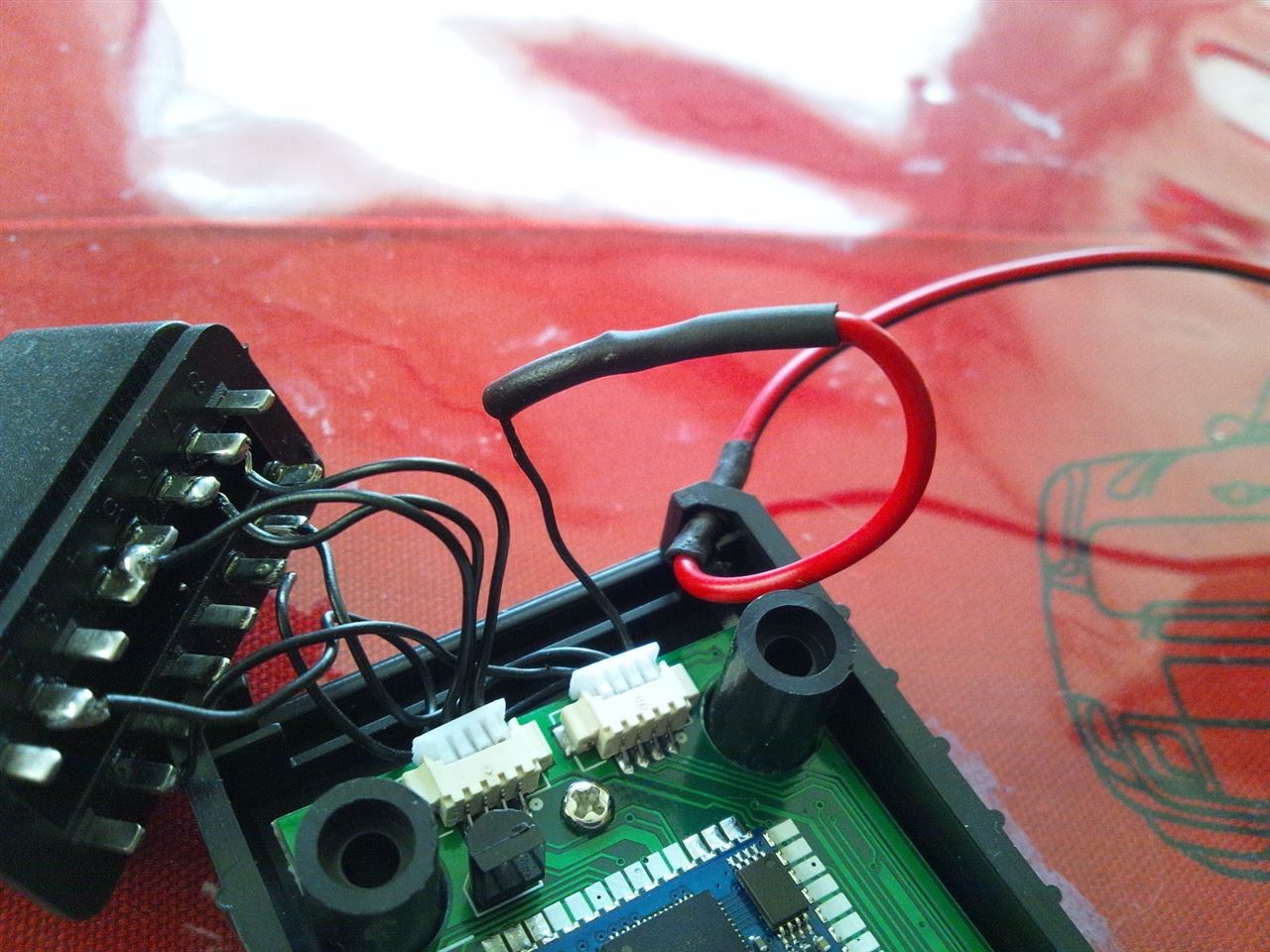

常時電源が来ている16番を切断後、ACCに繋げる配線を増設

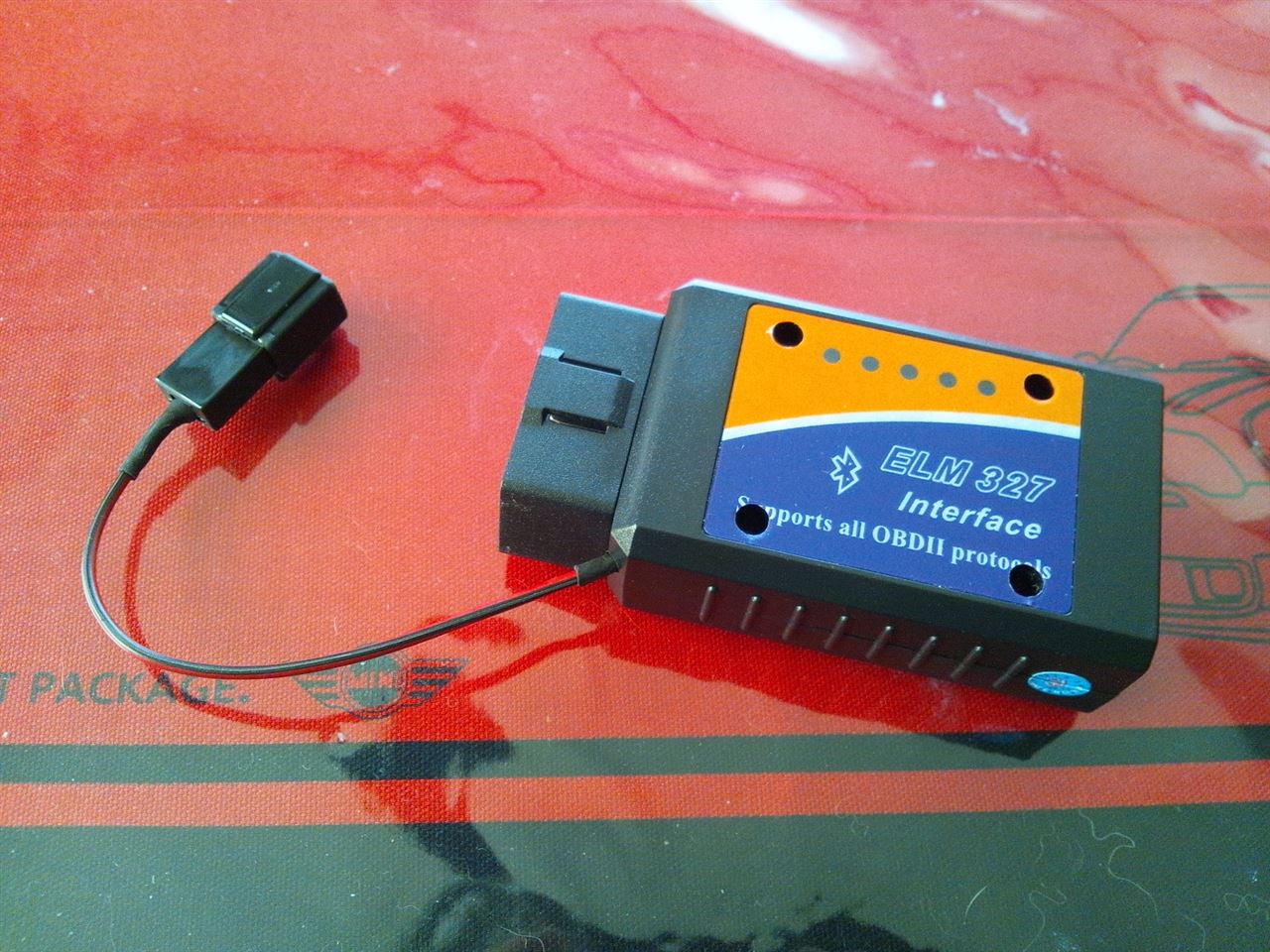

こんな感じです



昼間でも見やすいですが映りこみがちょっと気になったのです


ダイソーで買ってきた保護シート
映りこみ少なくて見やすいです
日本製だったし

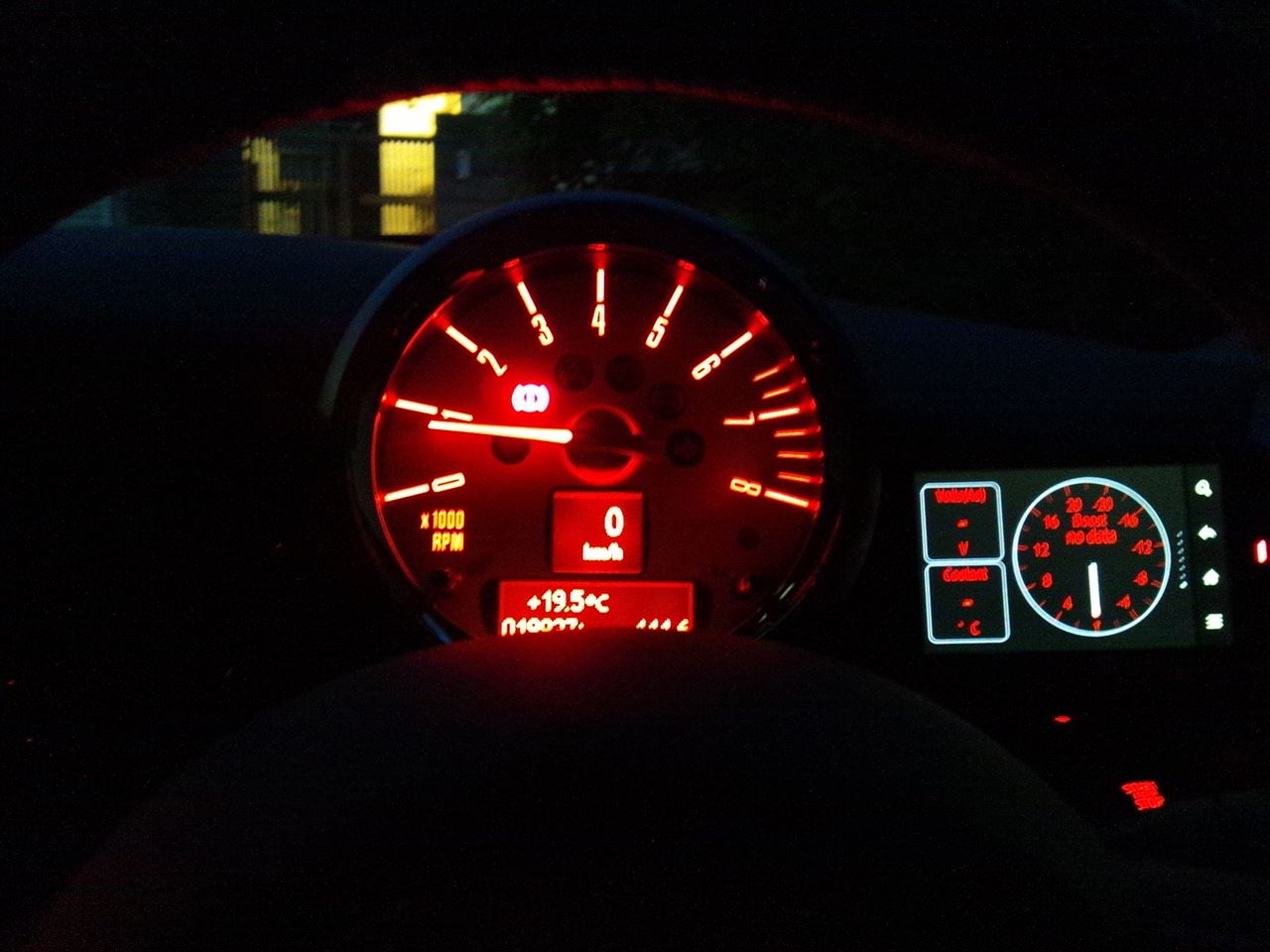

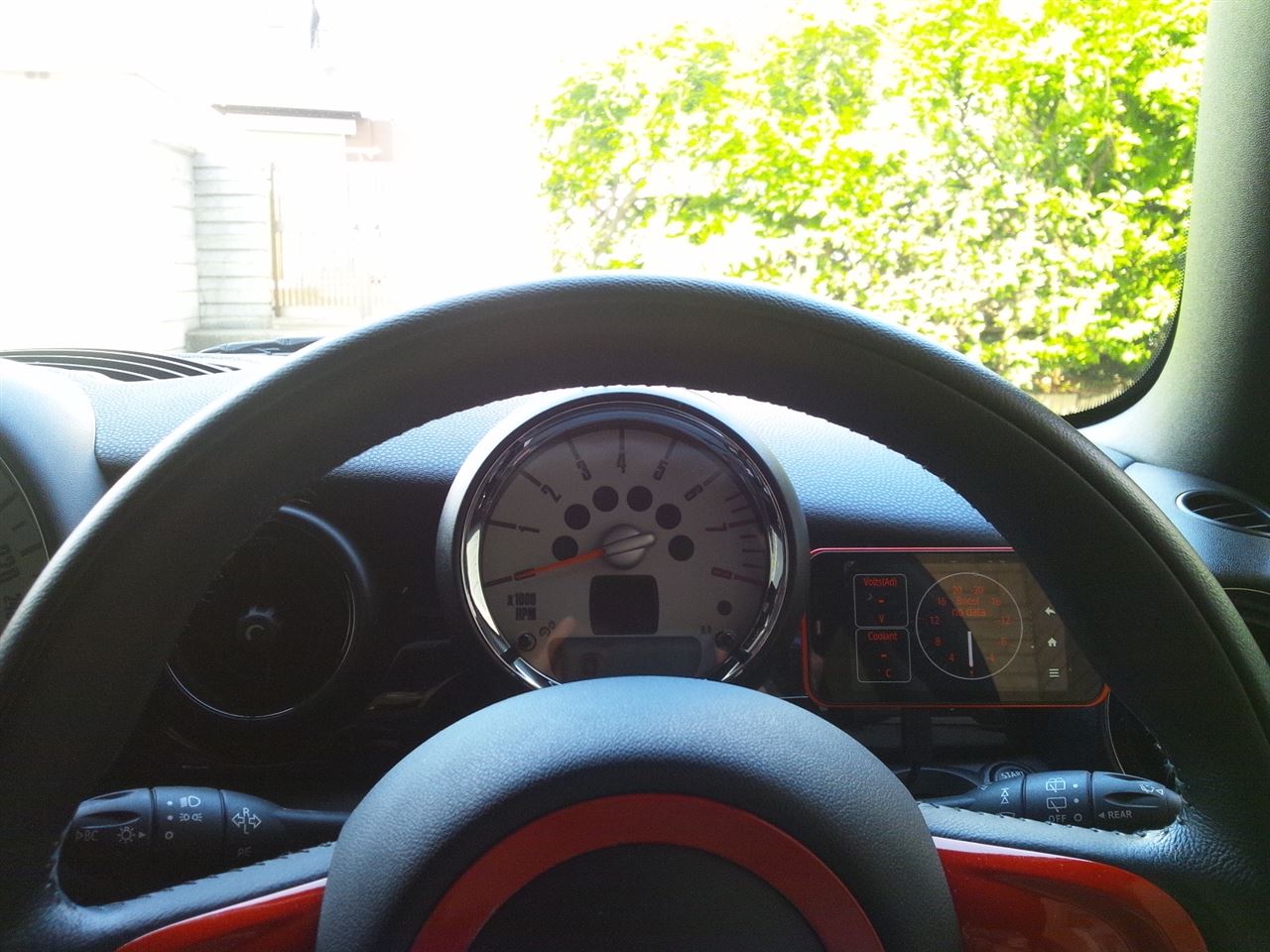

こんな感じになる予定です


予定というのは・・・
ELM327が早速壊れた模様ですw
電源以外のランプが点いていません

改造しちゃったので返品交換もあったもんじゃないのでもう一個注文して再度チャレンジです


配線加工した後も正常に機能していたものの写真に収める前に壊れたようで
まぁ想定内なんで良いです

アプリの設定内にEgオフ後にOBD端末が電源オフになるような設定があったので先人方のブログ掲載よりも後に出来たメニューなのかも知れませんので2号機が来たら配線加工しないでそのメニューを試してみたいと思います
Posted at 2013/05/08 19:41:45 | コメント(0) | トラックバック(0) | MINI | 日記
