2016年06月30日

110円で買ったバイザーモニターの配線を加工する

■用意する物
ギボシ端子
延長用のコード
半田
RCA端子(中古をぶった切りました)
耐熱チューブ(できれば極細も)

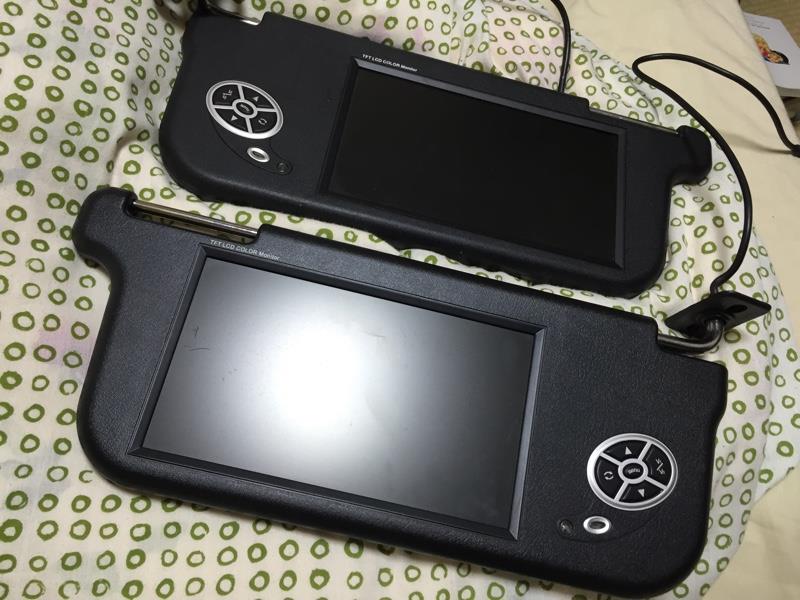

ヤ◯オクでゲットしたバイザーモニター!

ハーネスが無く動作未確認、カプラーが汎用じゃなくて何故かちょっと古めのパソコンに付いているマウスとかキーボードを差し込む端子(T_T)

中華製バイザーモニターとかヘッドレストモニターに使う汎用のカプラーでも配線の位置が違ったりするのでポン付けできないという。

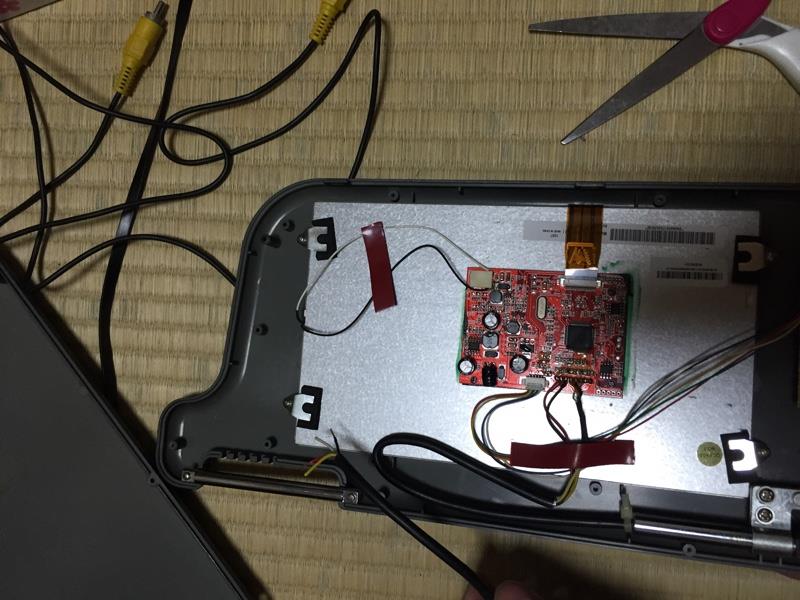

ハーネスが無いのでひとまず分解。


基盤に配線の割り当てがちゃんと書いてあるから楽勝

赤と黒 プラスマイナス
黄色 外部入力1
白 外部入力2

外部入力(RCA)は中にGNDが通っているので剥いてからプラスとマイナス(GND)を分けてぶった切ったRCAコードを半田付けするだけでOK!

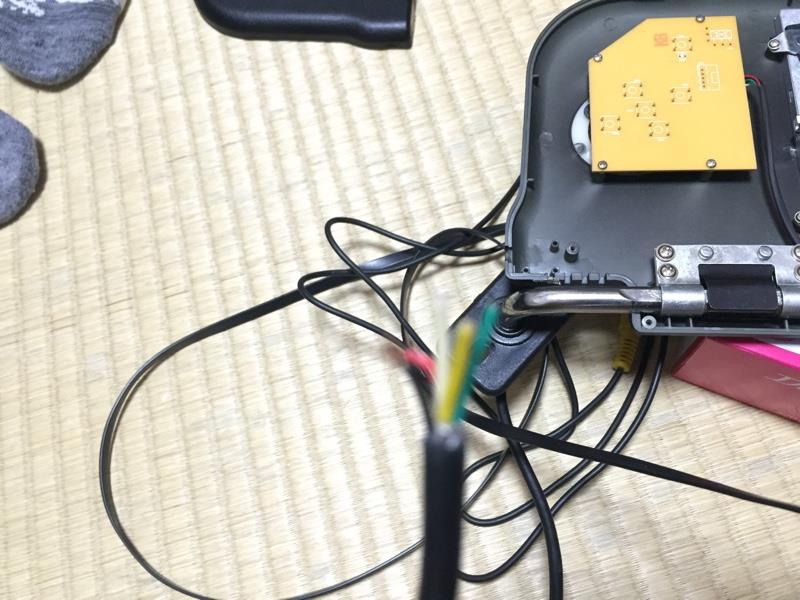

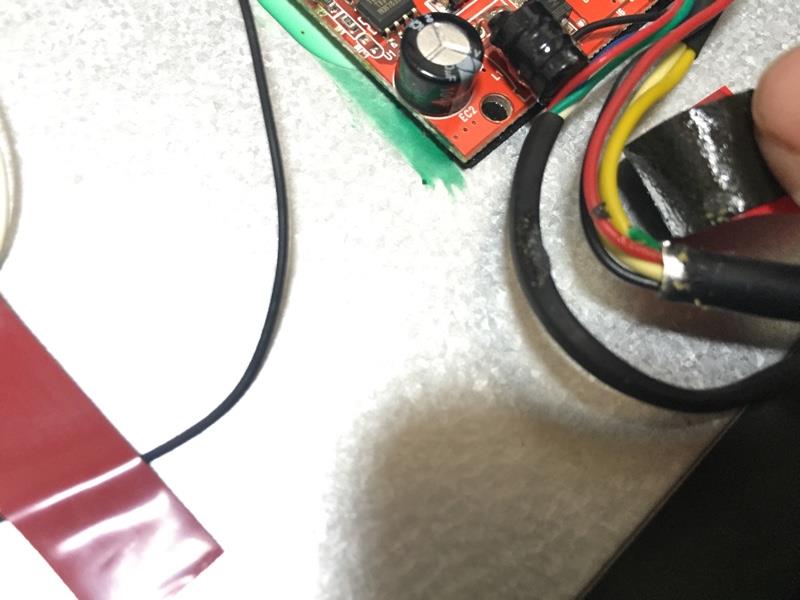

基盤には無かった緑線がなぜか存在。



と思ったけど繋がってないし切れてもないから全く関係ない物と判明



クッション付きテープは何故か両目テープ。
あちゃらもんなので間違えてハーネス束ねちゃったり両目テープになってたりだいぶ適当やけど基盤とか半田付けは割としっかりしている模様( ;´Д`)

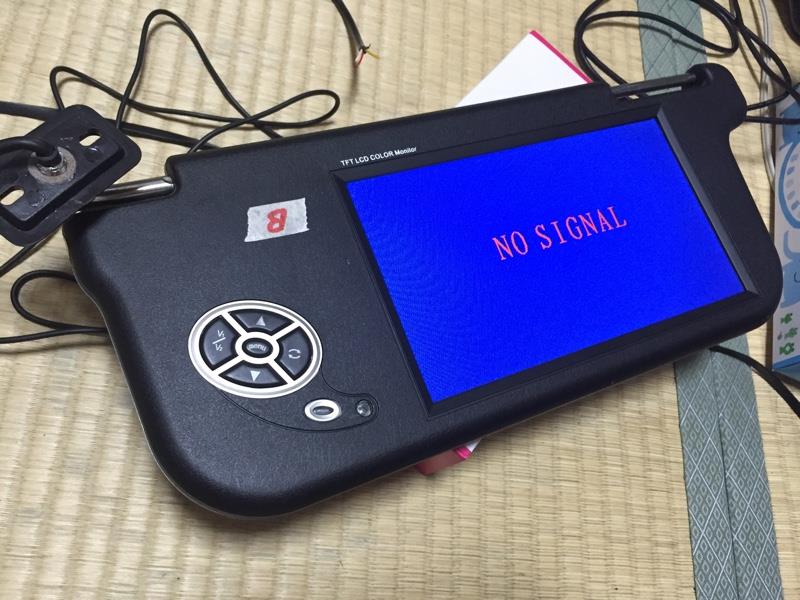

直結したらあっさり起動

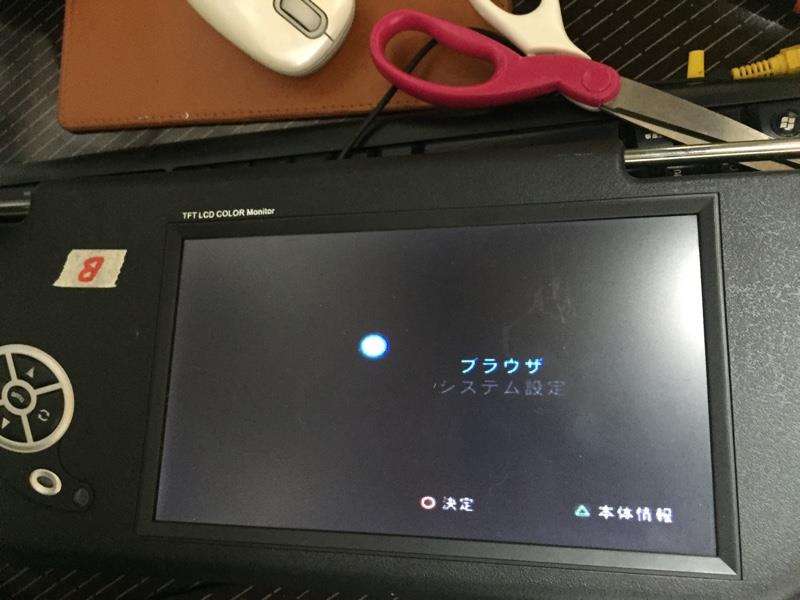

外部入力もOK!プレステ2で試してみた!

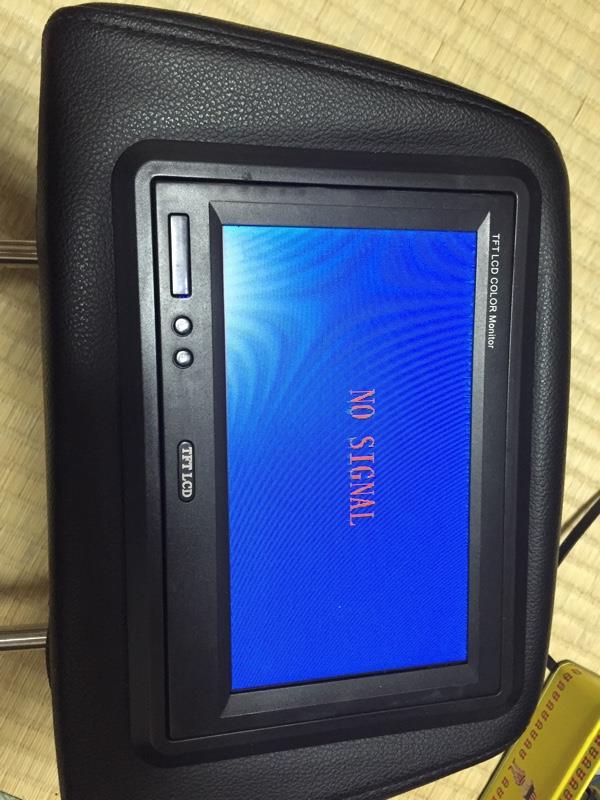

1000円でゲットしたヘッドレストモニターもカプラー部分からぶった切って直結で起動!

てか修理しても使い道が無いΣ( ̄。 ̄ノ)ノ

追記

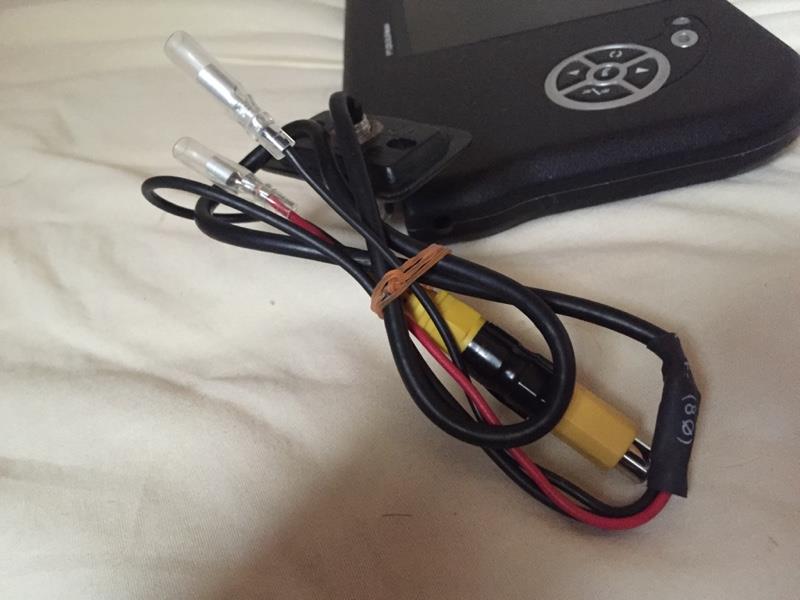

耐熱チューブをちゃんとした物にすると中々綺麗になりました。
