2015年06月09日

NDロードスターの内装剥がし1(フットランプ取り付け)

さて、自分的にいよいよ本格的に内装を剥がしてみます!
この日に至るまで、何度ググって来た事か・・・(涙

はい、ビビリなんですw

さて、勇気を持って人柱になる企画!「初心者の初めてのフットランプ取り付け」をお届け致します♪
(恐ろしく長いです。)

注意!
ここで掲載している情報はあくまで自分の作業情報です。
参考にされる場合はそのあたりの事を考慮して頂きますようお願い申し上げます。


元々はディーラーオプションを取り付けたいな~と思っていたのですが、中々のお値段である事、拡張性が弱い事、何より自分でやってみたかった事があってDIYでの取り付けと相成りました。

拡張性っていっても、こういう風にしたい訳じゃなくて・・・



単純に色をにしたかっただけなんですけど・・・

世間じゃ白や青が大勢を占めていてそれはとても綺麗だと思うのですが、自分のBMWなんかはアンバーだったりして、漠然とアンバーがいいかな?って思っていたのですが、ふと赤への好奇心がムラムラと・・・

前回セラメタのNDはF-16に似てるって書きましたが、ちょっとミリタリーっぽいテイストもNDに合うんじゃないかと思い立ち、室内はUボート系の秘密基地?風味にしてみようと・・・w
他にもAudiに赤いフットランプがあったのでそれなりにおしゃれになるんジャマイカって下心も有ったり無かったり??



でも、やっちまった系は恐いしw
後でやり直したり、調整が利く物にしたいので、その辺を軸にアイテム選定を・・・

そこで選んだのがコレ!




Webではeクルマライフ.comさん名義でオリジナルのキットを販売しています。
その内、ND専用キットが出るのでしょうがとても待てません><

自分はユニット3,580円とライト(白)2,036円で送料無料で購入致しました。専用キットではないので、コレにエーモン製品等で2~3,000円はプラスでかかっています。

ん?手間を考えたら純正でいいのでは?なんて事は考えませんよぉぉぉ(キリッ)

このキット大体以下のような機能があります。(発光量は調整可能)

1.ドアオープンで100%発光
2.エンジンスタートで30%発光
3.スモールONで3%発光

ほぼ、純正で用意されるようなものと同様の機能ですね。
点灯・消灯ではじわ~っと変化するので質感もバッチリの商品です。

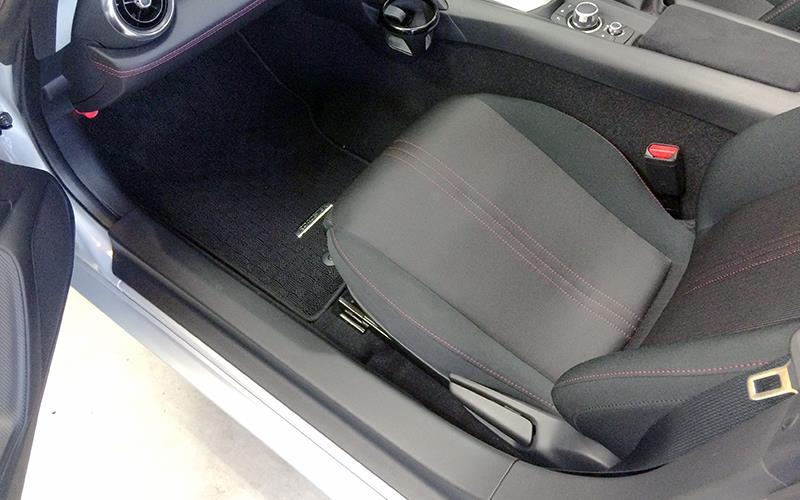

さてさて、まずは内装剥がしの第一歩!「スカッフプレート」

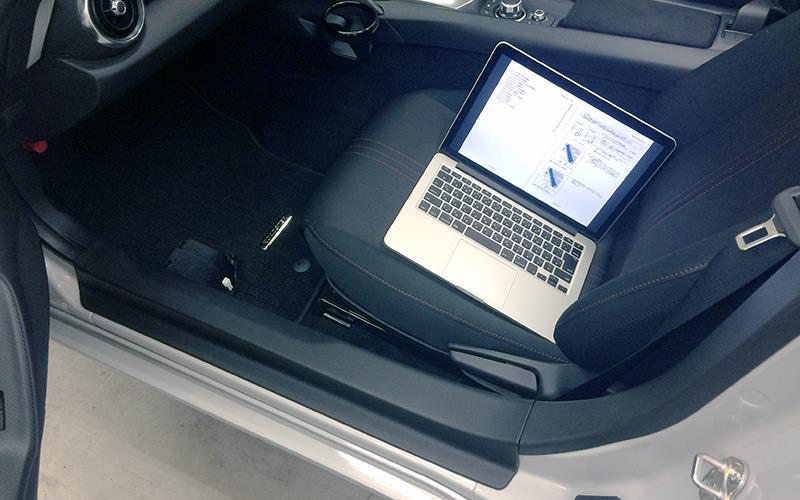

内装外し手順書や各種取説を睨みながら緊張の一瞬です!

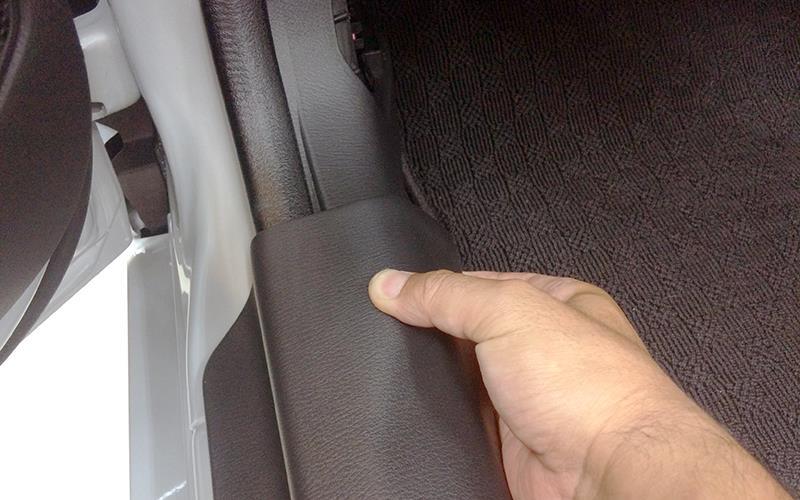

スカッフは車両前方の内側を引っ張って外します。カコッていう音と共に簡単に外れました!(難易度★☆☆☆☆)

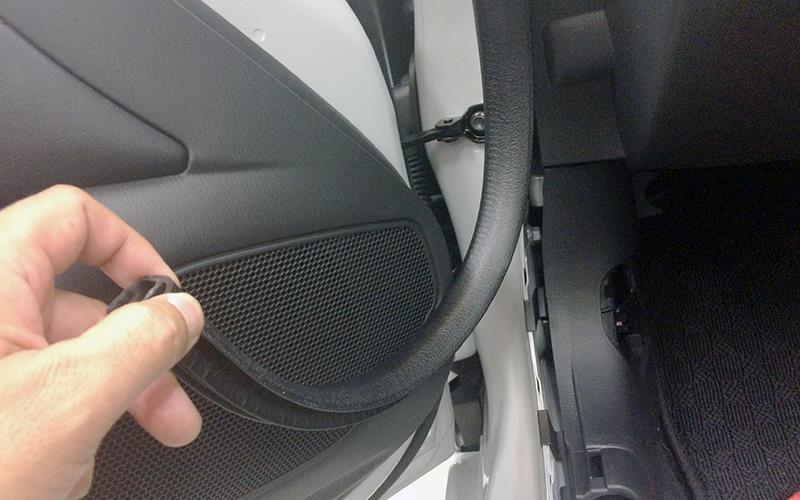

その後、ゴムのモールをペリって剥がすのですが、この時元有った位置をテープ等でマーキングしておきましょう♪
自分はモール(50cmぐらい?)の上部位置にテープを貼って、位置を記しておきました。(難易度☆☆☆☆☆)

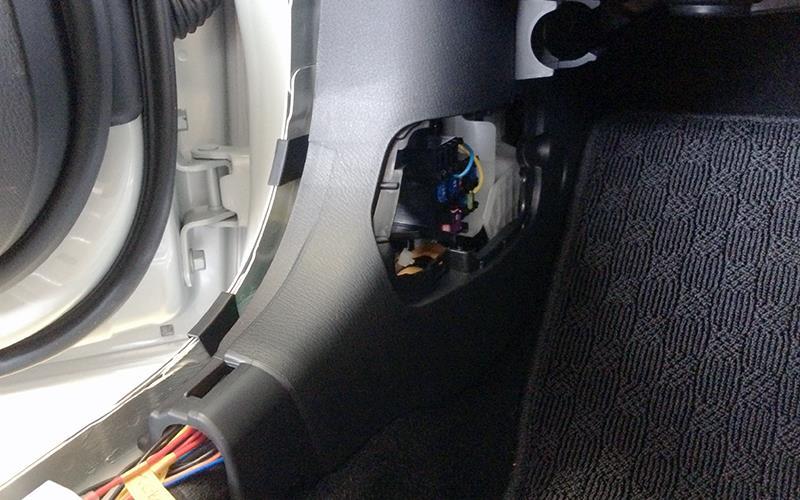

ヒューズBOXの奥のファスナーを外します。(6mmぐらいのピンを浮かせるとファスナーごと外れます。)

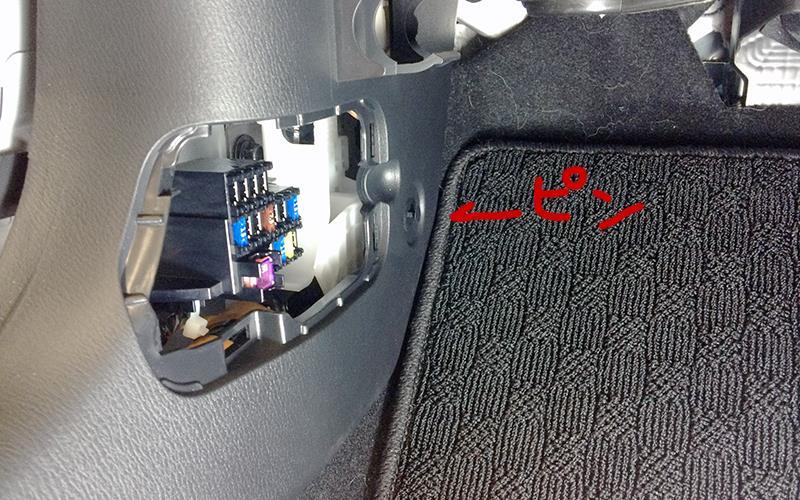

ヒューズBOXは緑のピン1個で留まっていますので車両後方へ引き出す感じで外れます。(難易度★☆☆☆☆)

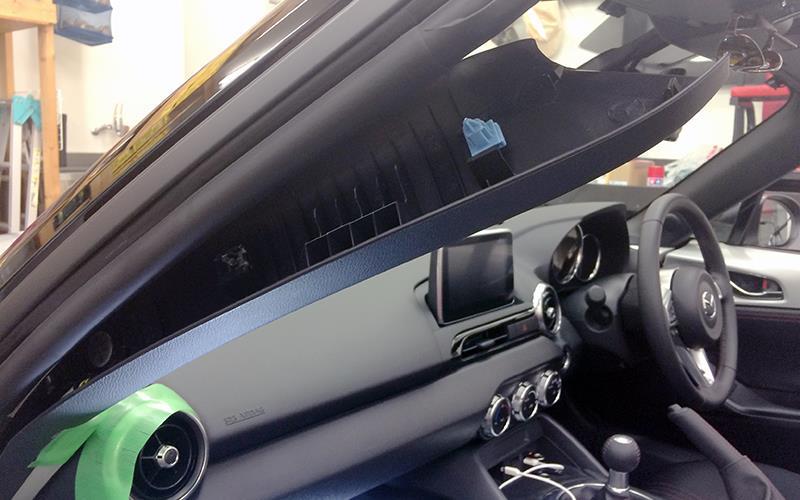

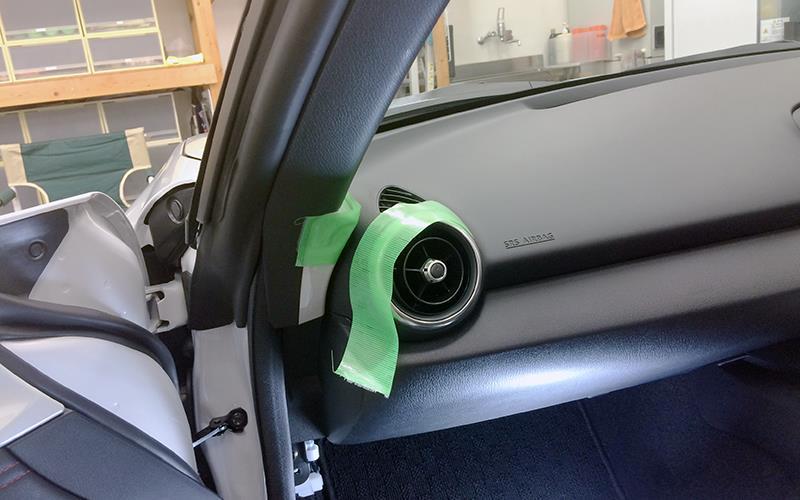

続いてはピラーガーニッシュ外しですが、師匠(ほたるんさん)の教えに従い当たりそうな部分に養生をします。
祖父のお隣の親戚のおじさんが「素人は絶対養生!」って言ってましたので、転ばぬ先の杖を貼りまくりますw

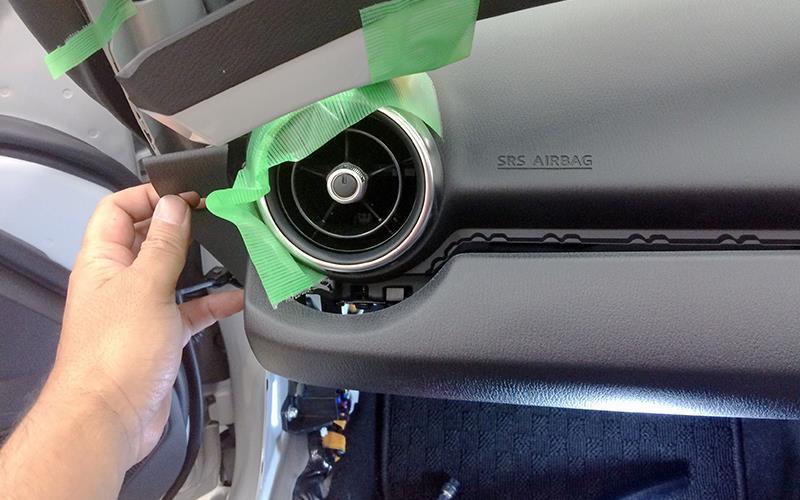

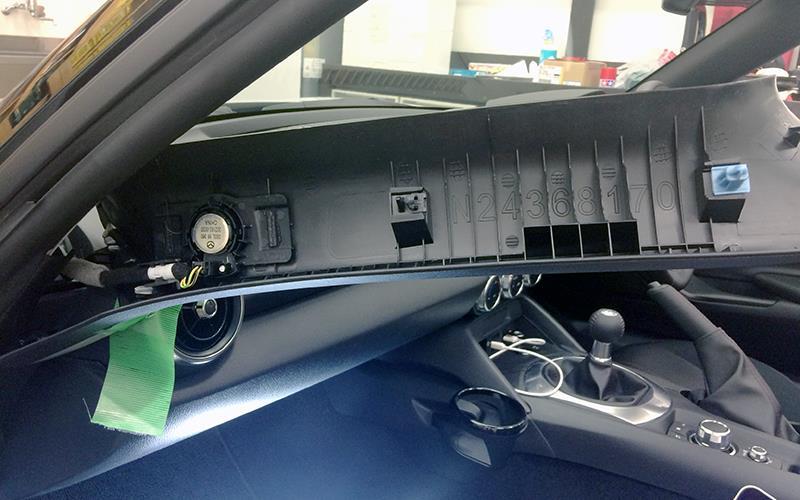

ピラーの上部からメリッ!パキッ!って音と共に外れますが、初めてなのでちょっとビビリまくりましたw





ツイーターを外せという指示がありましたが、外せないのでそのまま・・・
でも、コードの一部は外せるのでソコを外すとインパネの上におく事が出来ます。(難易度★★☆☆☆)

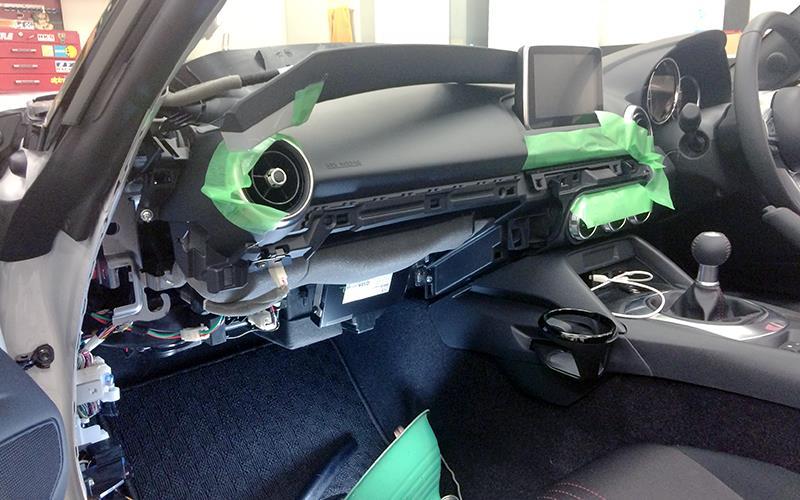

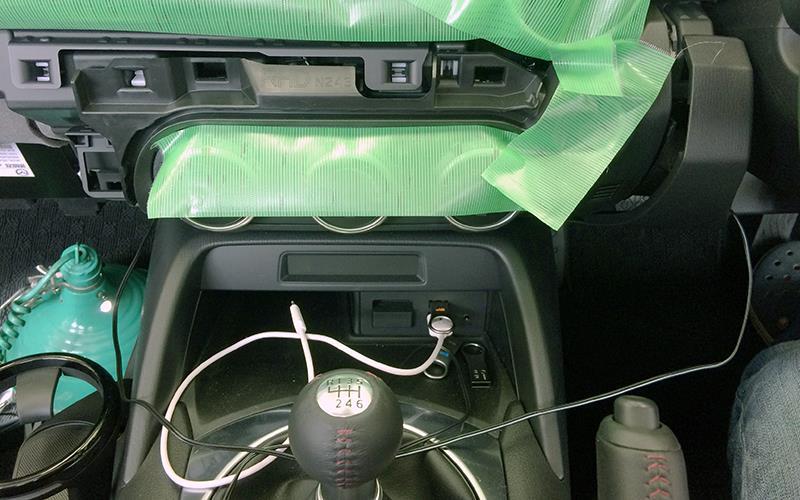

そして、デコレーションパネルのひっぺがしに突入します♪

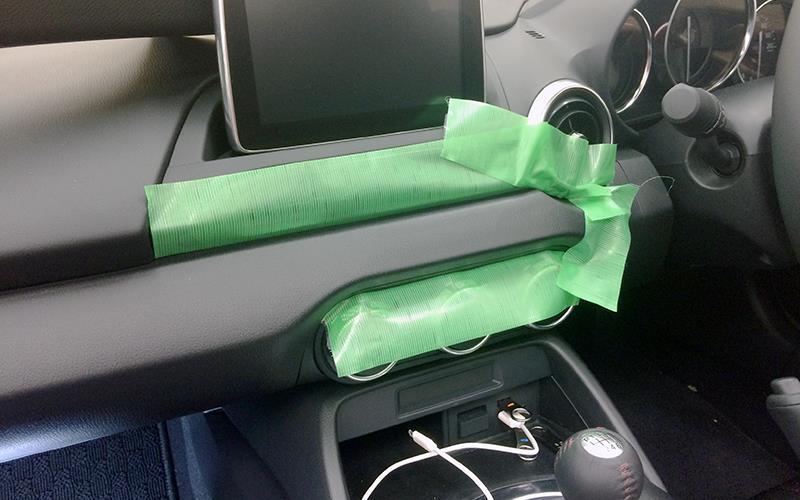

まずは養生!



ここの10mmのボルトを外します。



このあたりを起点に全体を引っ張ります。



恐いですが、意外とあっさり外れます。(難易度★☆☆☆☆)

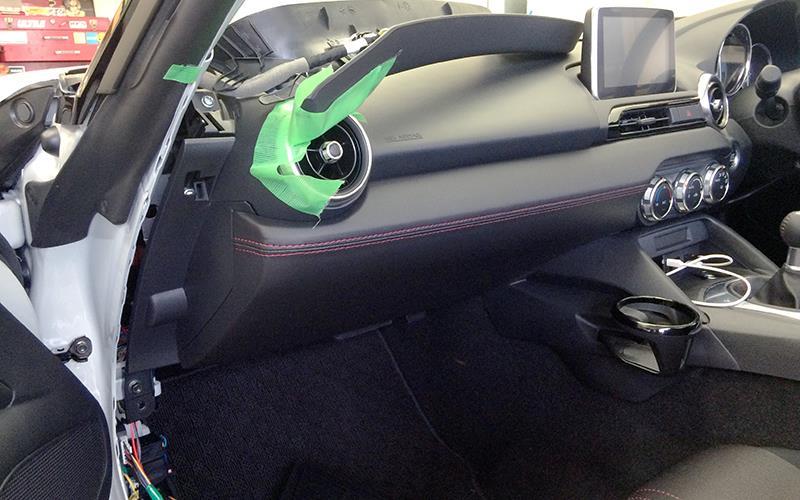

もう、後戻りは出来ません・・・

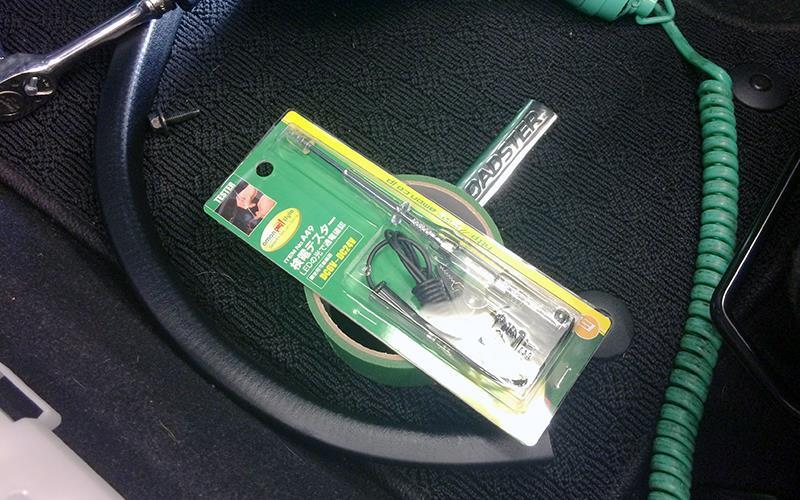

ここで登場!エーモン謹製、一番安い検電テスター!



まずは、常時電源とアクセサリー電源を探します。
普通はアクセサリー電源のアウトレットヒューズ(2段目左)から分岐するようですが、将来なんかしら電装品を付けた時にトラブルがあると嫌なので、完結できる自分だけ電源を探します!

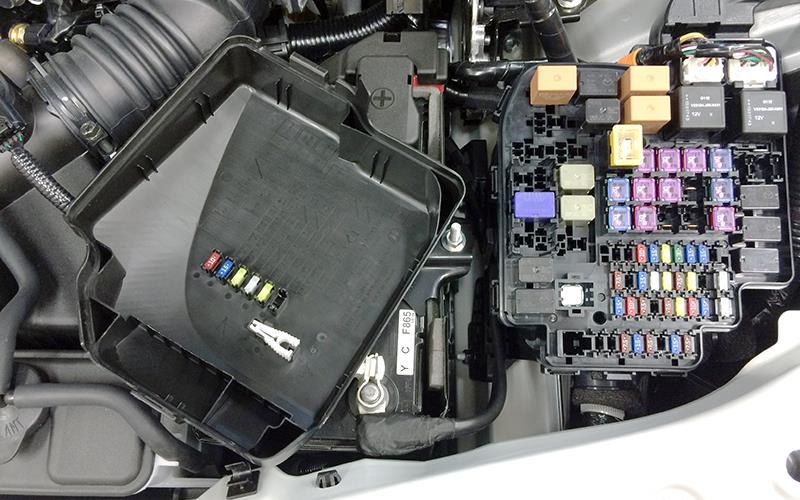

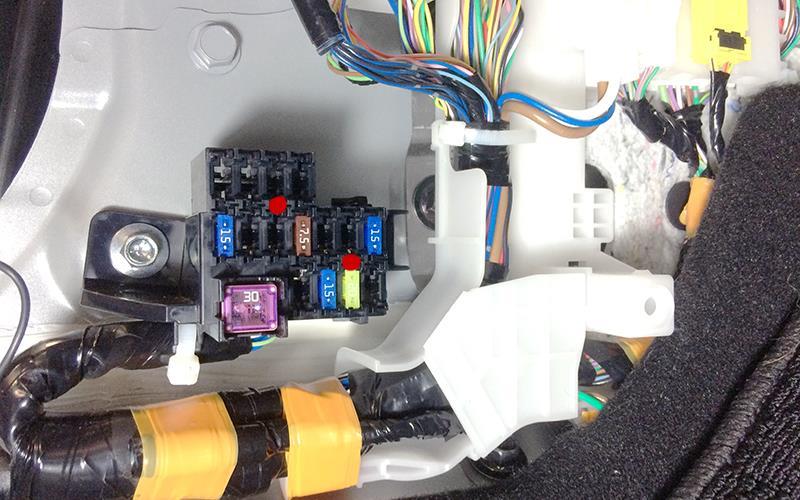

NDロド電子取説によると2段目左から3つめがATセレクター用で下段右から2つめの黄色い20Aのヒューズの位置がシートヒーター用みたいです。
どちらも自分には全く縁のない装備!ココを電源基地にしておけば万が一やっちゃってもND本体へのダメージは無いはず!

と言う事で2段目左から3つめからアクセサリー電源を、下段右から2つめの黄色い所から常時電源を引っ張る事にします。
(アクセサリーはイグニッションONでとれる電源、常時電源はその名の通りです・・・)
ちなみにNDの電源局は上側ですので間違えないように致しましょう♪

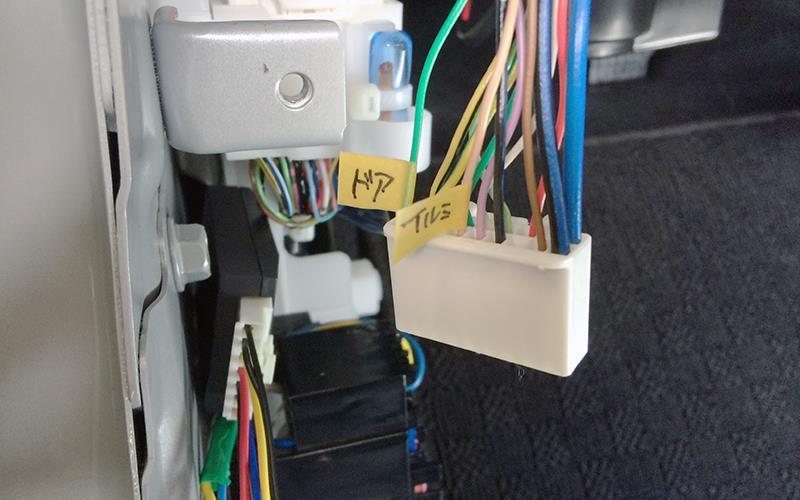

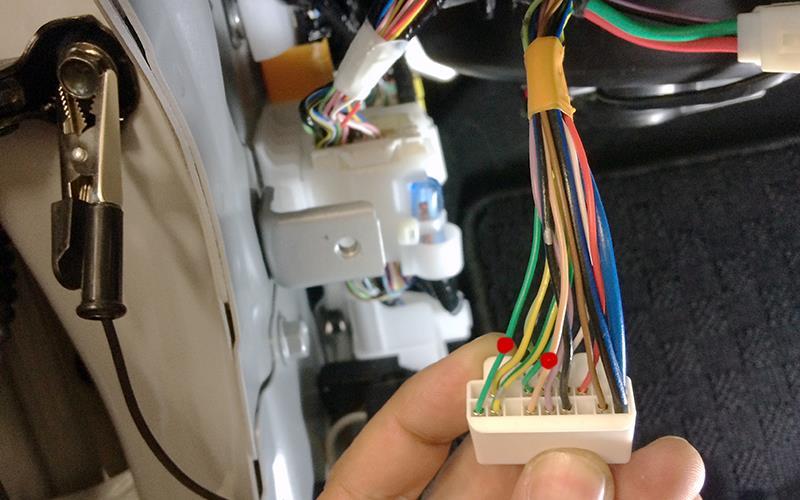

イルミネーションに必須のイルミ系電源はヒューズBOX上の奥側のカプラーにあります。
この左手前の緑色の線がドア0V線、手前の左から4つめの肌色線がイルミネーション線となります。

いよいよ、作業開始!

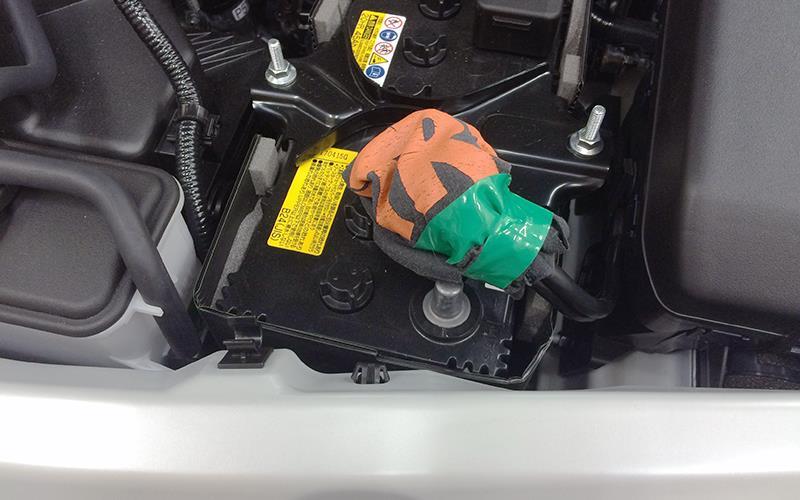

その前に、バッテリーを外します。プロは外さずに余裕で・・・って言ってますが、自分はド素人なのでちゃんと外します♪



ターミナルのネジを緩めたら適当な布なんかで絶縁しておきます。
まずは常時電源とアクセサリー電源の配線をします。



アクセサリー電源は新設なので差し込むだけ、常時電源は元のヒューズを抜いて差し替えます。

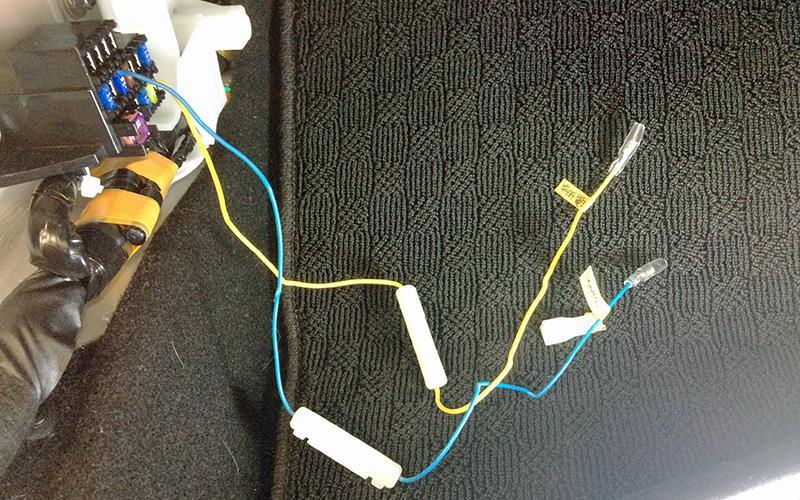

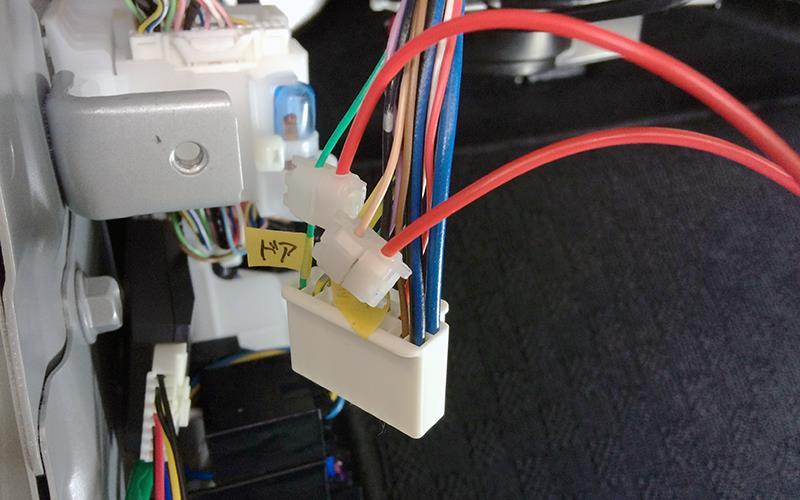

電源コードはいずれもエーモン社製の製品ですがアクセサリー用は15A(E578)低背ヒューズ電源、常時用は20A(E579)低背ヒューズ電源を使用致しました。
素人らしくちゃんとタグを貼付けています。(←ココ大事)



後々ETCを取り付ける予定ですのでY型接続端子(M259)を取り付けて二股にしておきます!
(まだ、ETCは到着していませんので先にフットランプのみ取り付けています。)



適当にヒューズカバーの邪魔にならない位置にスポンジなんかを活用して線を取りまとめます。

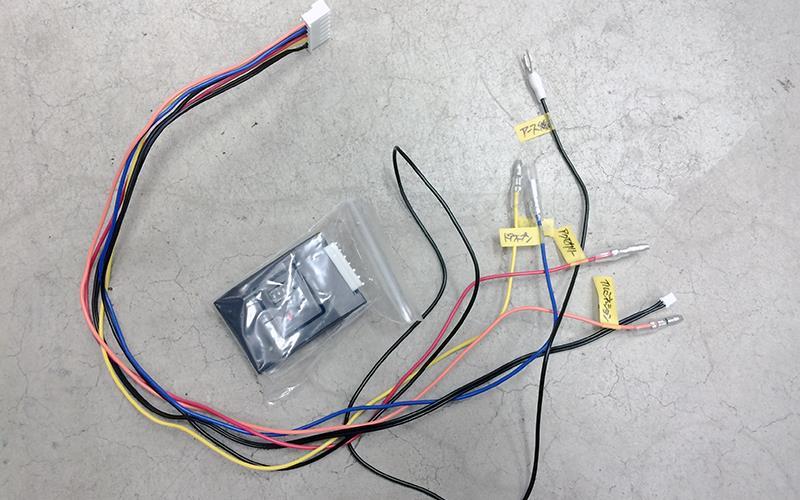

いよいよキットの取り付けですが、ちゃんとタグを貼ってポカよけを実施致します。



大体のレイアウトを決めています。

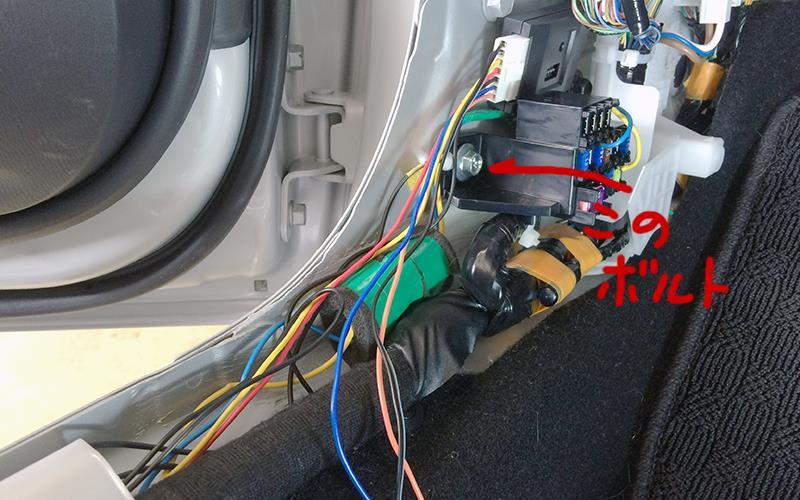

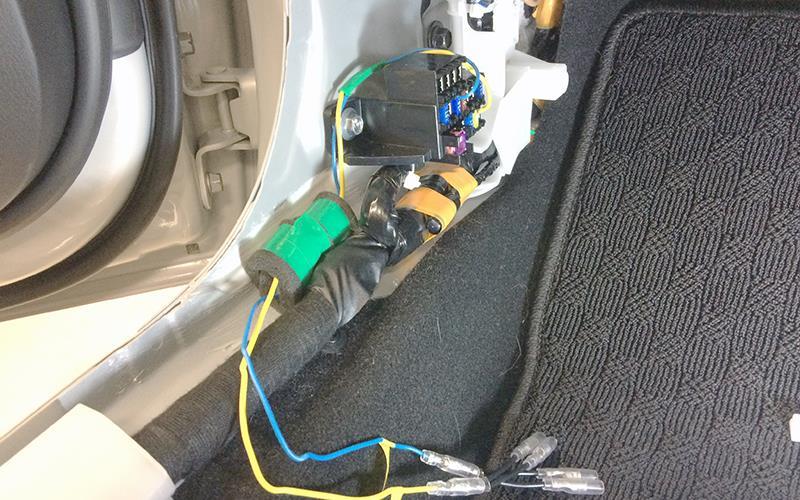

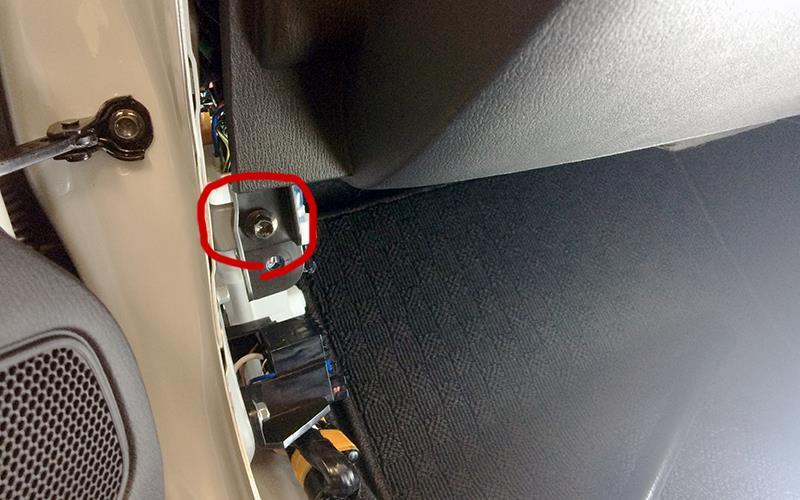

常時電源・アクセサリー電源・アースを接続します。アースは矢印のボルトを利用します。

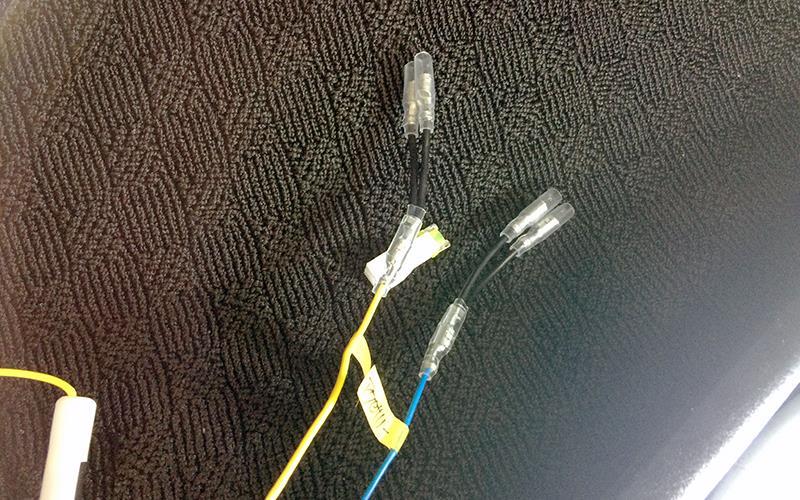

残り2種の電源も準備完了!

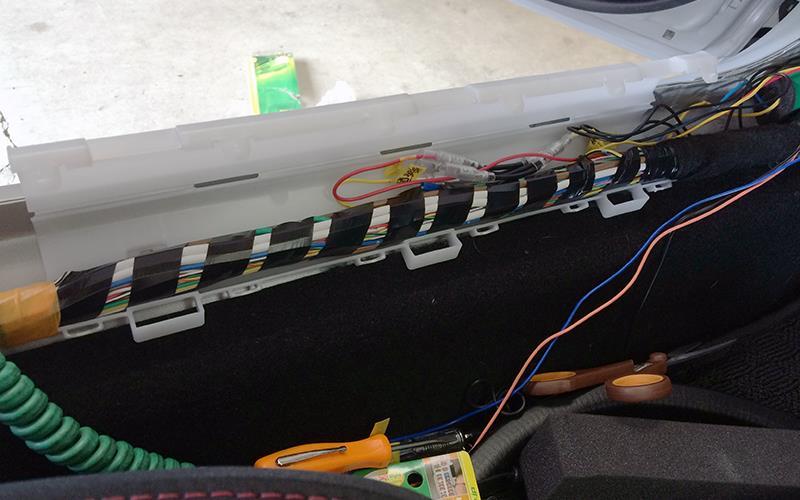

配線はスカッフ下のケースの中に収めます。このケースを開けるのが一番大変でした♪(難易度★★★☆☆)



ドア線なんかは線が細いので異線径配線コネクター(2827)を利用しました。
このコネクターは太い線から細い線を分岐する物ですが、今回は逆で細い線から太い線を分岐します。
コネクターを一部だけカッターなんかで加工して端子付きの太い線(自作)を分岐します。

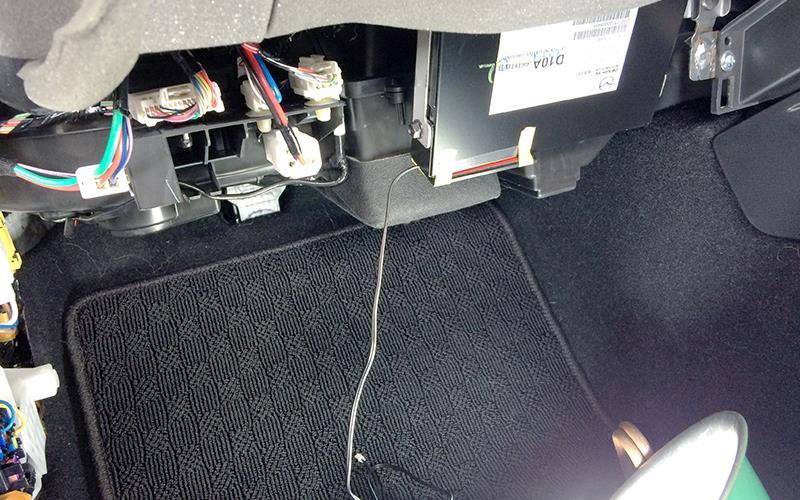

続いて光源の仮留めをします。



光源の配線はキットになっていますので線をつなぐだけの超簡単接続!
(何個でも繋げるみたいです。まぁ限界はあるでしょうけど・・・)



運転席側に線を持って行くのが一苦労!エアコン操作パネルの裏に通しましたがステアリングコラムカバーの下のカバーの取り外し難易度が高かったので一部だけ引っ張って外して作業しましたw(難易度★★★☆☆)

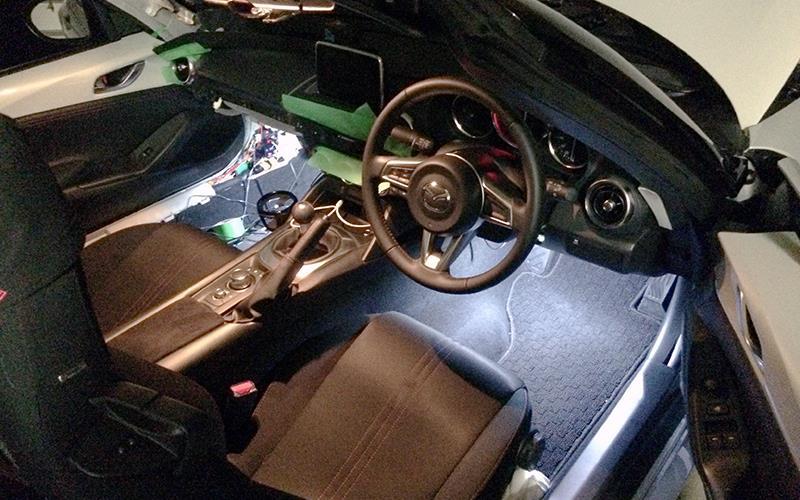

これで配線は終了したのでバッテリーを繋いで点灯テスト!
※バッテリーを一旦外すと各種セッティングがリセットされますので、再設定が必要です。





明るっ!

想像を超えた明るさです!

破壊力を求める方ならカバー無しむき出しライトで行けば相当な明るさを手に入れる事が出来るでしょう♪

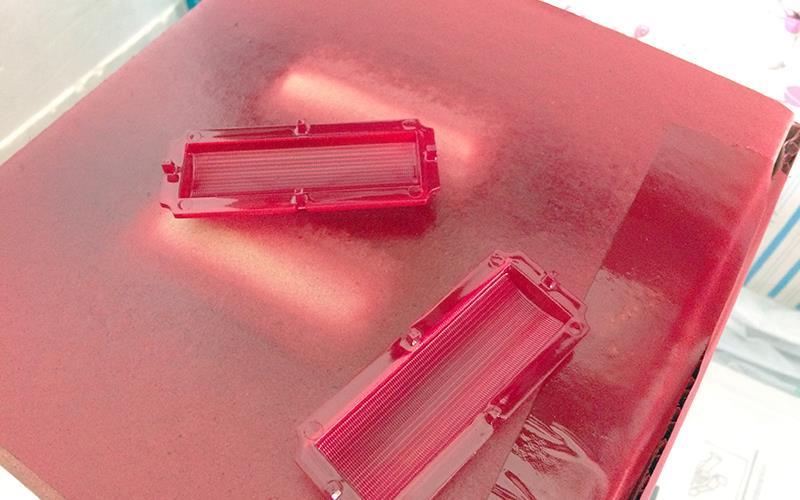

自分はこんなに明るく無くていいので照度を落とすため、何故か持っている透過光拡散シートを挟んで赤いクリアーで塗装したレンズをはめます。
赤クリアーは薄いとピンキーな怪しい照明になってしまうので、両面から各3~4回塗ってしっかり赤くします。



再び点灯テスト!
おお!良い感じ!



ルームランプを消してみます。



写真に写りません・・・orz

ま、多少の調整は後でも効きそうなのでとりあえずおk!と言う事で復元工程に入ります。






ん?




おや?




何コレ?




復元じゃないの?




!!!

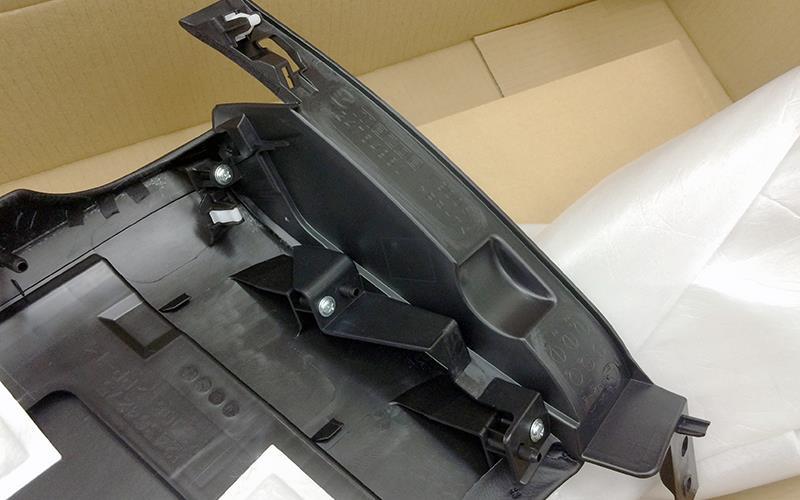

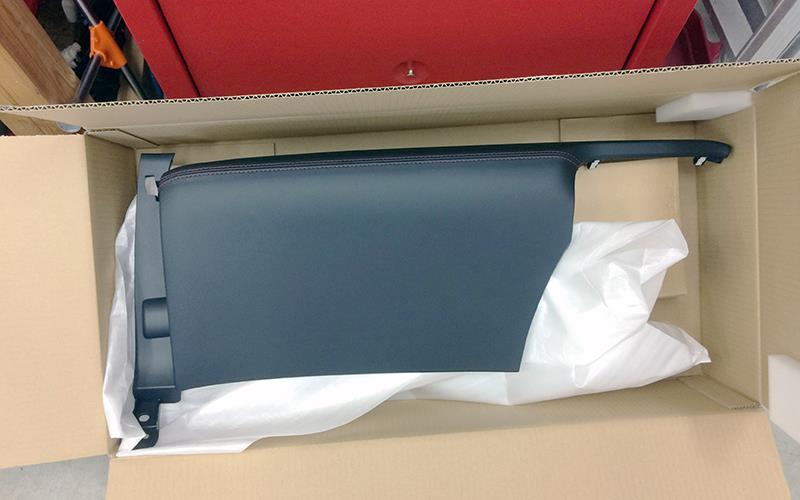

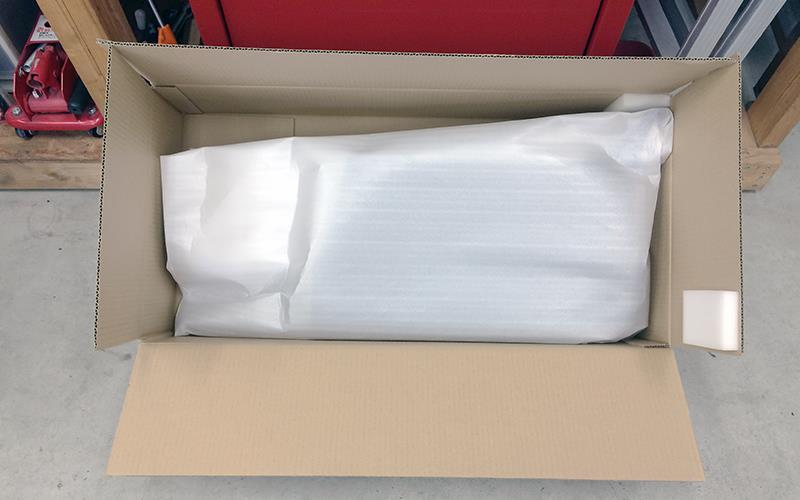

おなじみの?SLP用デコレーションパネルです!
悩みに悩んで・・・

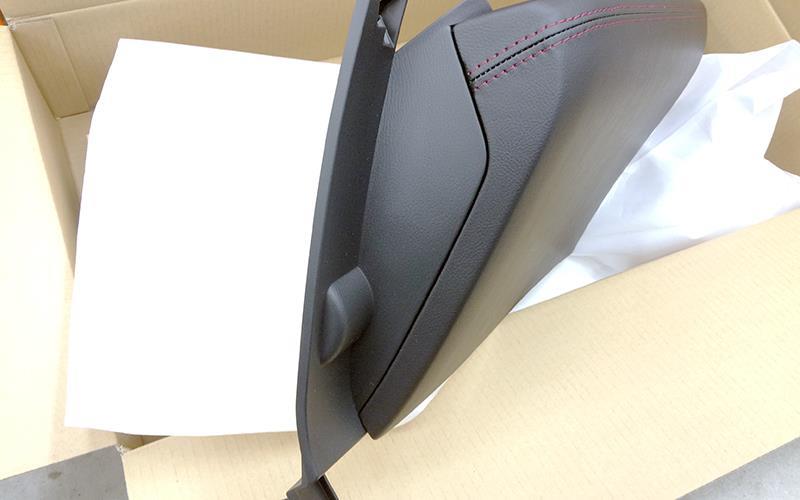

ステッチのテーマが栄えるSLP用純正デコレーションパネルを購入致しました。
このパーツ、オプションのアルカンターラより高い37,044円(税込み)もするとは予想外でしたがパーツ構成がちょっと複雑になっており、手作業的な作りなのでやむを得ません・・・
と、言うより最初から何かしら買うつもりで考えていたので勢いのあるうちに、何も考えず買っておきたかったのが本音です♪





取り付けてみると・・・



カッコいい・・・♪
SLPの人はおなじみの光景でしょうが、SSP乗りからするとコレで完成!って感動があります。(涙

残りはもう簡単!ヒューズBOXをはめて、グロメットをはめて・・・



スカッフはめて完成♪



非常に綺麗に仕上がりました。
ヒューズを抜く道具を元に戻して、バッテリー端子の本締めをして余ったヒューズを付けて完成です♪

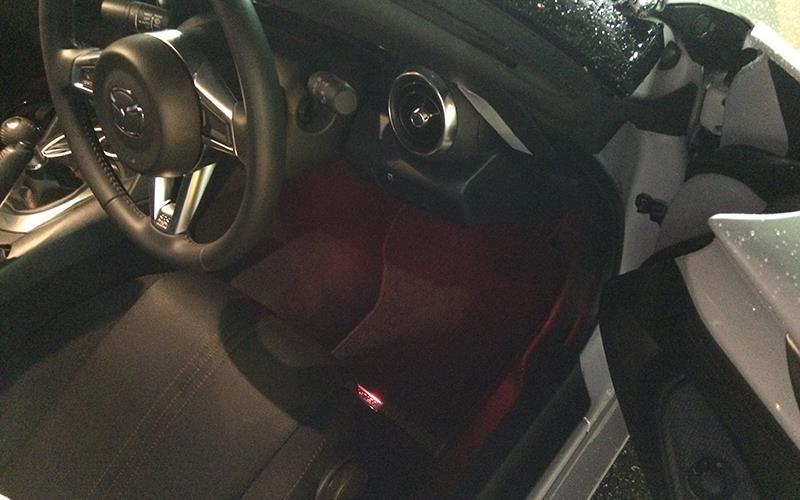

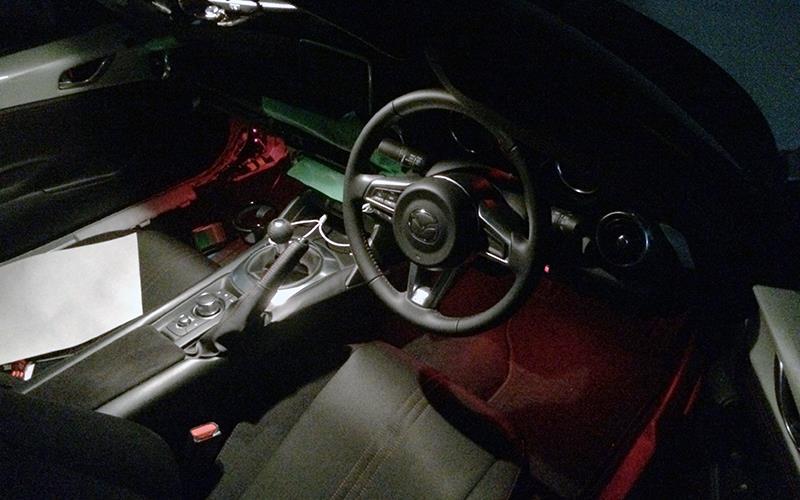

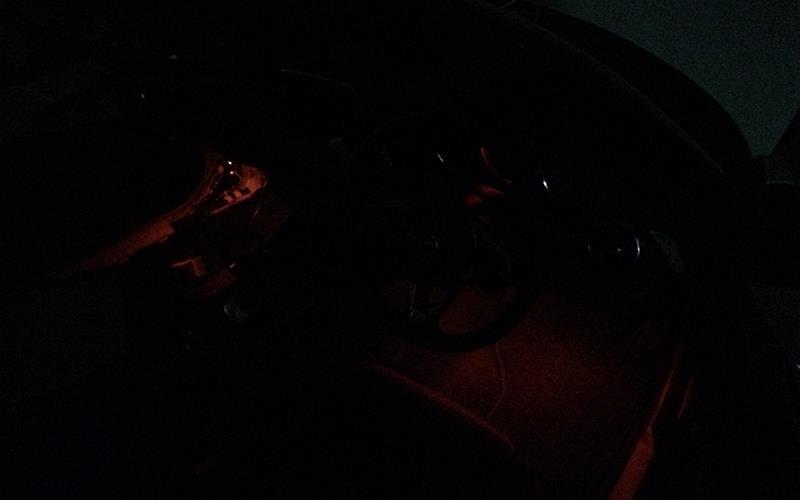

早速、試運転♪

足下は夜間で10%の設定にしていますがかなり純正チックな暗さです。



正直、暗くし過ぎたような気もしますがやり過ぎは禁物って事で様子見しますです。



う~ん、写真だとそこそこ赤い感じですが肉眼だと結構マイルドです。
フロアマットのエンブレムがきら~んと光る事で「おっ!」という感じがする程度ですね・・・
まぁ、明るくするのは何時でも出来るので当分はこの仕様で逝ってみます。

それにしても、自分で配線するなんて数ヶ月前には全く想像していませんでしたが・・・

凄く面白いで~す!

自分の様に今一歩の勇気が無い方の為の素人ブログですけど、同好の方は是非活用してみて下さい!
※プロ級の方からすればなんて事無いのでしょうが、終始心臓バクバクの興奮状態だったのは内緒です♪

カー用品店なんか年に1回ぐらいしか行かなかったのに、今や週1どころか日に数回の日も・・・(爆)


う~ん、だんだん、
確実に・・・
に入ってる気がします・・・・・・・(( ;゚Д゚))ブルブル







でも・・・







欲を言うと・・・







メーターもしくはせめて針だけでも赤くしたい・・・(自爆)
