2015年03月29日

【PP1】【ECU】サウンドスコープA002 改造、取付

【PP1】【ECU】サウンドスコープA002 改造、取付 2月頭に購入していたものの、忙し過ぎたり、3月はまるまるビートをキャドカーズさんに預けてたり・・・・

・・・で、購入時の状態のまま放置してた「自動車用サウンドスコープ エンジン異音発見器 A002」



ノッキング検知用。

いわゆる聴診器の先がシースになってるモノ。


ノックアンプが高価で、中古の出物がほとんどないので、とりあえず580円のコレを 笑。


洋物で、パッケージには

Mechanic's Stethoscope Item No. 01168

と書いてある。





"車載するにはホースが短いので、ゴムホースを長いものに差し替えて使うと良いよ"

とキャドカーズ社長さんに御教示頂いていたので、ホームセンターで耐熱も考えてシリコンホースを購入していた(これも2月頭)。

バーコードのタグに「4*6」と書いてあるので、内径Φ4、外径Φ6かな?





黒い球状の部分とシース部分がガタガタし、このガタもモロに、耳に異音として入ってくるので、中身を見てみた。

あまりにチープな造り。

シースの先に薄い金属のダイアフラムが接続されているのだが、シースとダイアフラムが溶接されているわけでもなく、テキトーな「引掛け」となっているので、ここでガタガタする。

「シースによりダイアフラムを動かす機能」以外のガタが生じている。

とりあえず、対策せずにそのまま組み直す。





インマニをシリンダブロックに留めているボルトにサウンドスコープのシースを共締め。

やっぱり黒い球状の部分がガタついたり、手で振れるとガタつかなかったり。
で、ガタついていないときの方が聴きやすい。

うーん。
ビニールテープかなんかでグルグル巻いたら落ち着くかな?

現状はまだ対策していない。


で、黒いホースを抜いて、シリコンホースを接続

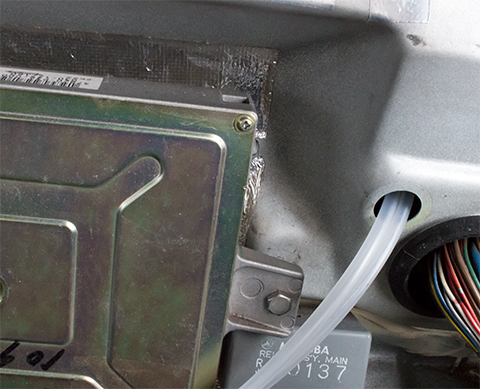

シリコンホースをバルクヘッド貫通させるのに、運転席・助手席間の一等地の孔には空きがなかったので、仕方なく、ECUの隣の孔を使った。

ちなみにシリコンホースの肉厚が薄いので、「く」の字に折れ曲がりやすいので、折れ曲がらないようにエンジンルーム内でも車室内でも、ゆるやかなアールを描くよう取り回し、要所要所をインシュロックで固定。


2速WOTでレブまで、3速WOTでレブまで・・・など試走してみたが、うんうん、ちゃんと使えてる。
ノッキングらしい音はしていないので、点火時期はまだまだ詰めることができそう。

聴診器を両耳に入れてると、結構爆音なので、長時間使用では頭がおかしくなるのと、他車のクラクションなどが聴こえにくいので注意が必要。



●ビート(PP1) ECU関連目次はこちら
●ビート(PP1)関連目次はこちら
