【ビート】【Vプロ】本体ログ機能用スイッチ追加

【ビート】【Vプロ】本体ログ機能用スイッチ追加 今日はなんか久しぶりにノンビリした休日。

(ド年度末なので、会社は大変な時期なのだが・・・。)


受験の終わった長女と二人で、通学に使う自転車を探しに自転車屋をハシゴしたり。

長女と次女と三人でマクド行ったり。

本ブログのVプロの追加SW施工したり。

FD2とプジョー307SWの洗車したり。




・・・で、久々のVPROネタ。


■本体ログ機能用スイッチ追加

HKS F-CON VPRO(金プロ)には、PCを接続してのロギング機能(たくさんのパラメータをロギングできるが遅い)とは別に、「本体ログ」機能が存在する。


本体ロギングは、高速だケド、4項目までしかロギング項目を選択できない機能なので、

・加速時など過渡特性の調査

・サーキットでのアタックラップのロギング


などに使えるモノ。


本体ロギングのON/OFFには、スイッチ入力を追加してやる必要がある。



実は数ヶ月前に、施工済だったのだが、プルアップとプルダウンが逆配線で機能していなかったので、本日、ようやく修正した。






スイッチがA接点(ノーマルオープン)なのに、スイッチの片側をGND落とししていたので、

Pin62: IG電源

に接続変更。







[大きい写真で見る]専用ソフト「PowerWriter32」で、スイッチ入力→本体ロギング の設定を行う。

まず、「パラメータ設定」でSW2を「本体ログ」に。






次に、スイッチ2入力を「通常」に。

(「通常」=A接点、ノーマルオープン)






本体ロギング中は、VPRO本体の左から4つ目のLEDが点灯するので、スイッチを押して確認してみる。



スイッチON操作で、ロギング中ボタンが点灯、
スイッチ再ON操作でロギング中ボタンが消灯した。


↓動画










ちなみに、私のビートへのVプロの取付はこんなレイアウトなので、運転席からは、本体LEDの点灯、消灯が見えない。

なので、今回はダッシュボード下にカメラを置き、後ろ向き撮影した。



LEDの点灯、消灯が見えないのは不便なので、なんとかしたいのだが・・・

Vプロの設置レイアウト、これはこれで理にかなっているんだよなあ・・。

コネクタ脱着とかケーブルの追加・変更とかメンテナンスしやすいし。

困った。






「本体ログ」機能で本体内に記録されたログは、専用ソフト「PowerWriter32」で吸い上げることが可能。

今回の施工前は吸い出しできなかったが、施工後はちゃんと吸い上げできたので、ロギングには成功している。






VPROの本体ログ機能のON/OFFの検証に成功したので、それ用のスイッチを、運転席から操作できるところに移設。





→ 高解像度画像(PC向け)

→ 高解像度画像(スマホ向け)

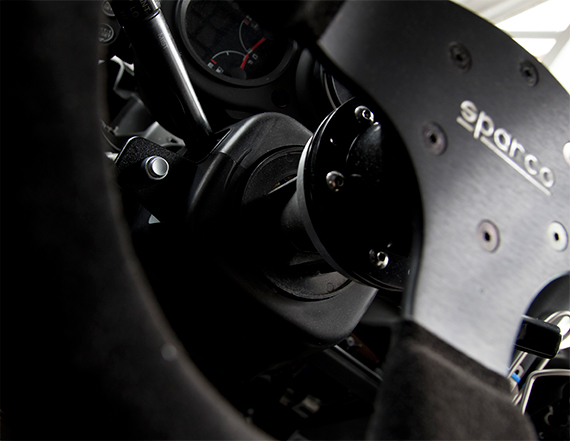

ワイパーのレバーのすぐ下。

エーモンの適当なヤツです。





これらの写真は低い位置から撮影してるケド、ドライバー目線からは全く見えません(仕方ない)。

見えなくても良いから、無理なく触れる場所を有線した。

どちらかというと問題は、ロギングON中の本体LED点滅が見えない問題。






本体ログ設定。

項目は選択したケド、サンプリング周期を設定し忘れた。

10msecまで高速化できるハズなので、実際にロギングするときは10msecに設定してみよう。
