2016年10月12日

グローブBOXに灯りを! 全てが極細だった (T_T)

グローブBOXに灯りを! 全てが極細だった (T_T) オリジナル配線をいじることなく、グローブBOXにライトを付けるため、LEDフロアライトの配線から分岐させて電源を取ろうとしたのですが、

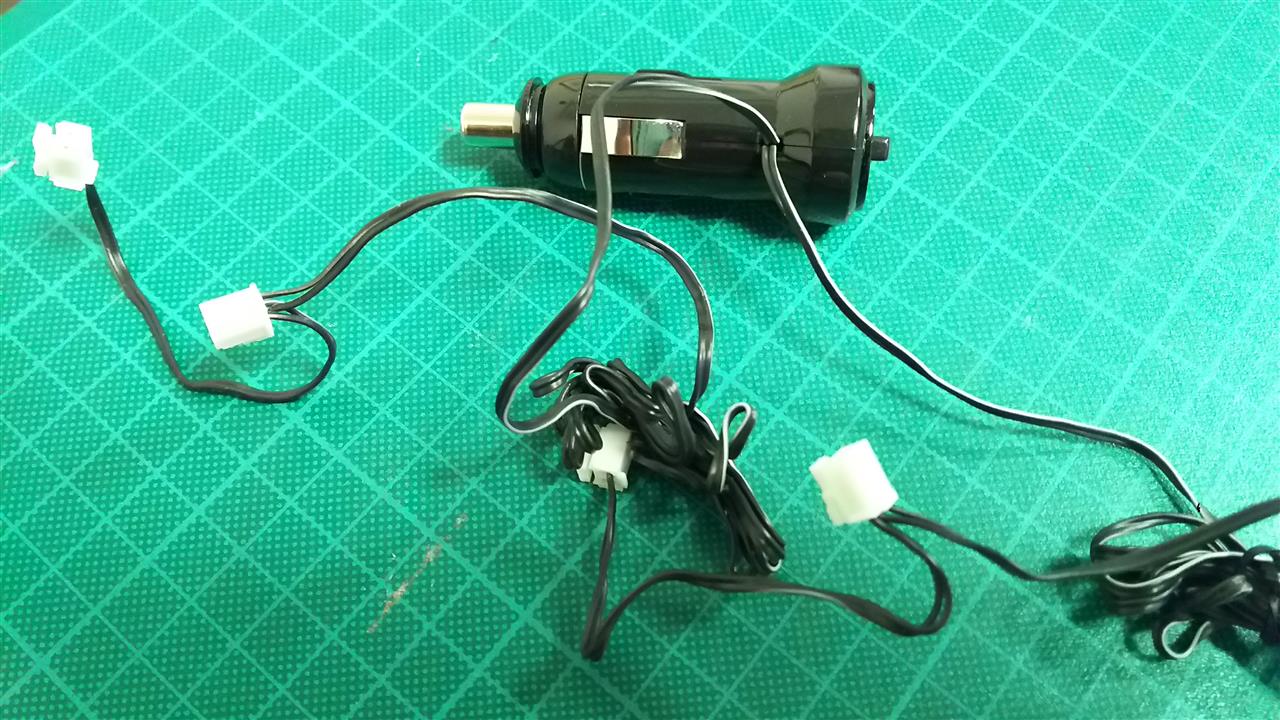

LEDフロアライトの支線が極細だったので、大元(シガーソケットスイッチ付)の太線(赤丸あたり)から電源を分岐することに予定を変更しました。

が…






何ということでしょう。 大元から、全ての配線が見事に極細線でしたー。

ということは…

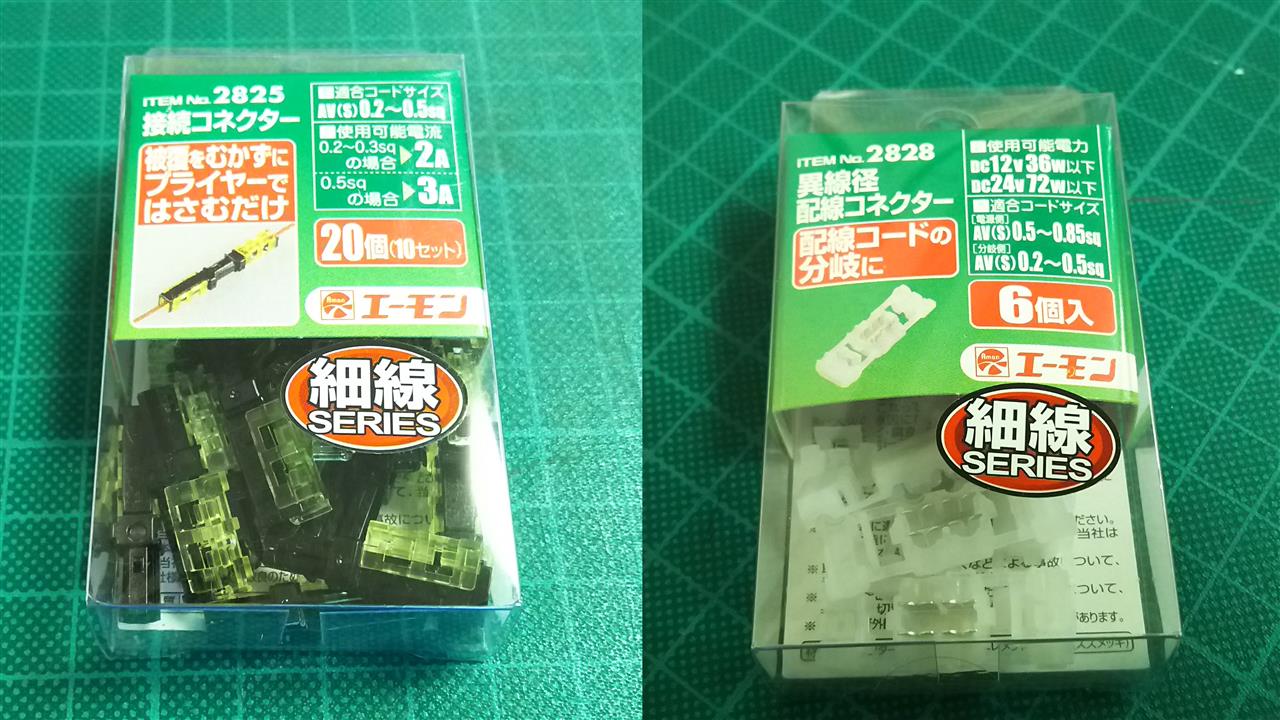

これらは使えません(買ってしまったしなー)。

接続コネクター(左)は、0.2~0.5スケアー(以下sq)サイズの線に適合。
異線径配線コネクター(右)は、電源側が0.5~0.85sq、分岐側が0.2~0.5sqサイズの線に適合。

つまり、0.2sqよりも細いLEDフロアライトの線には使えません。

すべては私の思い込み(エーモン道場にしか通っていない)と、観察不足(シガーソケット電源の線は結構太いと思っていた)のせいです。

え~い!この際買ったことは忘れて、
助手席側のLEDフロアライトの線をぶった切ったことだし、こうなったら、
各+(プラス)線(グローブBOXのLED+、ぶった切ったフロアライト側の+、シガーソケット側の+)
をねじってまとめ、各-(マイナス)線をねじってまとめて接続しちゃうかー。

そうすれば、グローブBOXのLEDも点灯して、作業完了だー!!


いえ、いえ、それはいけません。
今後のモチベーションにも関わりますので、気を取り直して、

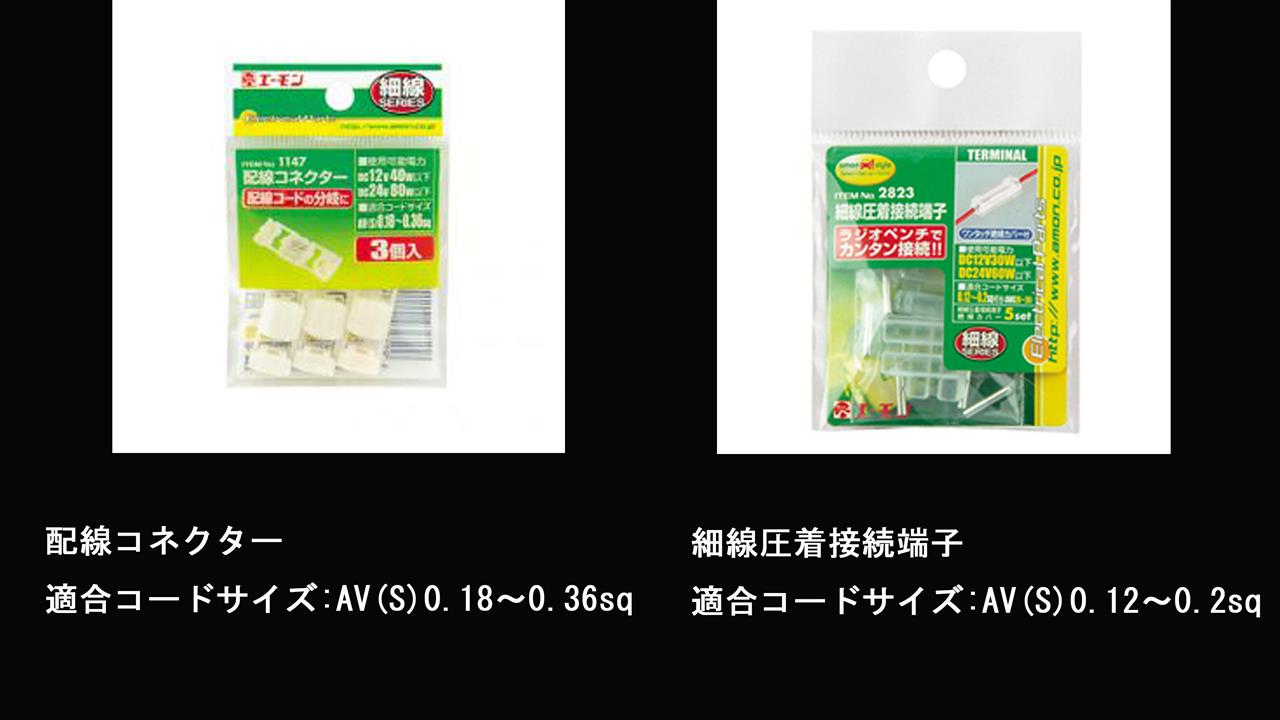

(写真拝借:エーモンさん)

この二つをそろえれば何とかなりそうです(本当かー?)。

0.2sqの配線コード(これもすでに、赤黒買ってしまいましたー)も無駄になりません。

まあ、やってダメなら直付けですけどね。







で、改めてイメージ図。 線の長さは適当です。 実際にとりまわしてみないと分からないので。

ヒューズや、配線コネクター(分岐)は、グローブBOX下に隠します。

とりあえず、これでいってみます。

取説に線のサイズの表記が無いので困ったもんです。

週末はABに行かなくちゃ。
