りぼ菌♪のブログ一覧

2017年10月03日 イイね!

スピードメーター取り付け♪

スピードメーター取り付け♪









V-PROを使用していた時は、スピードメーターを取り外しモニターを埋め込んでいました。

そこにCAMP2でV-PROからのエンジン情報、無くなってしまったスピードも表示させていました。



こんな感じですね。




んが。。。。。

LINKに乗り換えてからは、LINKから出力されるOBDにCAMP2を接続しモニターに表示させようと思っていたのですが、どうもLINKとCAMP2の相性が悪いのかうまく表示されず。。。

しばらくそのまま放置していましたが、やはりスピード表示が無いと非常に不便(当然ですよね

んな訳でようやく重い腰を上げてスピードメーターを取り付けました。

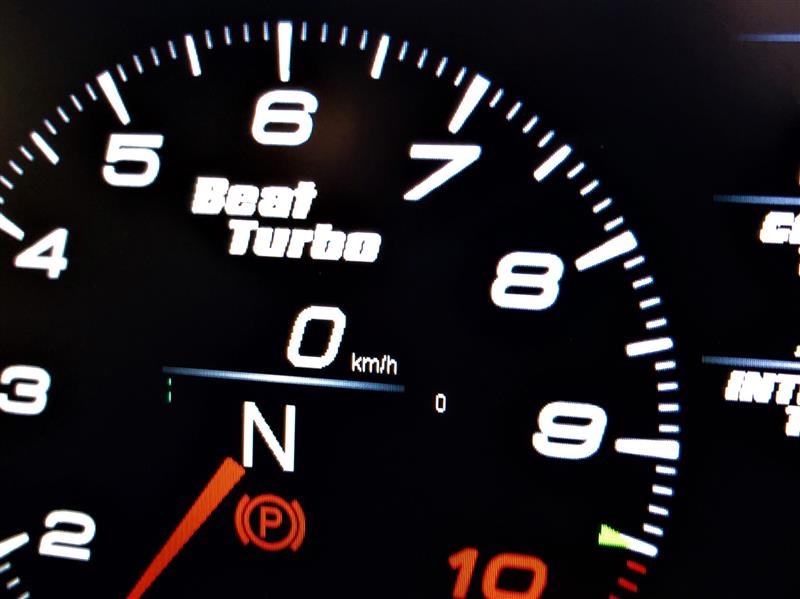

スピード表示が大きくて見やすい。。。(白目
Posted at 2017/10/03 21:11:56 | コメント(2) | トラックバック(0) | ビート | クルマ
2017年09月28日 イイね!

やっと。。LINKに温度センサー入力完了

今頃かい!

って言われそうですが、なかなかうまくいかなくて時間がかかってしまいました。

まずは。。。






WRXLINK(7-9)電スロ有りとWRXLINK(7-9)のピン配列。

WRXLINK(7-9)は一種類しかない!と言われていたので、てっきり電スロ使用オンとオフでピン配置が変わるのかと思っていましたが、上記の2種類は別物という事がわかりました。

なので電スロオンにしようがオフにしようがピン配列はかわりません。


温度センサーがうまく動作しなかったのは、電圧等でエラーが出ていると数値が変化しないという事。
なのでエラーを消さないとダメみたいです。


で、ようやく謎が解けたのでセンサー配線して楽勝だぜ!

と思いきや。。。出てほしい数値が表示されません。。。

常温で-10°とか。。

AN温度1~4とAN電圧は何か違うっぽい。

AN温度1,2は内部プルアップが使用できるのですが、3,4は外部プルアップでとあります。

しかし1,2を内部プルアップを使用すると3,4もプルアップされてしまっています。

仕様なのか配線間違えなのかはわかりませんが。。。

AN電圧は外部プルアップしかできないので、5vを抵抗を噛まして信号線に入れればおk。

使用しているのはDefi温度センサーなので、webで特性を調べてセンサー校正をしました。




一応実際に確認^^;



ちなみに

http://sim.okawa-denshi.jp/THtool.php

直リン怒られそうですが、こちらのサイトが便利でした。






ででで。。。







ようやく完成♪

簡単かと思ったけど深みにハマって時間がかかりました。。。。。

まぁ、私が電気関係に弱いというのもありますが(汗

今度から電気関係はCAMさんに相談しよう。。。。




さて次だw
Posted at 2017/09/28 20:53:38 | コメント(1) | トラックバック(0) | LINK G4 | クルマ
2017年09月07日 イイね!

LINKに温度センサー入力

さてさて、またLINKネタですw

しばらく前に取り付けた「拡張コネクタ1」。




ここから5vとセンサーアースを取っているのですが、せっかくアナログ電圧入力があるので各センサーを入力してみました。

油温、油圧、ギア温度の3つ。

アナログ温度入力はすでに水温、吸気温、燃料温度で3つ使っていて、4個目は「拡張コネクタ2」を使用しないと使えません。

なので現状繋がっている「拡張コネクタ1」のアナログ電圧入力を使用します。

各温度センサーはプルアップして取り付け。内部プルアップは設定できないので1kΩの外部プルアップですw



取り付け終わり、キーオン♪

















。。。









エラー。。。というか認識していない模様





拡張コネクタの画像からするとAN6、7、9に繋げたはずなのですが認識しておらず。

試しに使用していなかったAN4(拡張コネクタではありません)を油圧センサーに繋げると画像のように認識しました。

テストで5vをAN6、7、9、10に繋げてみましたが認識せず。。。。

って事はここはアナログ入力ではないという事なのでしょうかね。。。

AN6と12が何やら表示が違いますねぇ。。何でしょうかこれ?


色々怪しいWRX(7-9)プラグイン。

でも少し進展がありまして

以前動作しなかったAUX4のタコメーターなんですが、どうやら電スロ追加の関係で色々と変更されているらしく、それがヘルプファイルに反映されていないみたいです。

次回のPCLINKバージョンアップでWRX(7-9)ヘルプ?等が修正されるみたいなので、今回の件もそれで謎が解けるといいなぁ。。。。w
Posted at 2017/09/07 21:23:46 | コメント(5) | トラックバック(0) | LINK G4 | クルマ
2017年09月01日 イイね!

BEAT ✕ RX-8



メーターフードが欲しくて購入したRX-8のメーター。






一応?カプラ、ハーネス付きを購入したので、電源入れてみるとこりゃまたカッコいいじゃないのw




一応?調べてみると燃料計以外はほとんどCAN通信みたい。

うーむw

LINKで動作させられるかな?




あ、メーターフードがほしくて購入したんですからね!



実験したくて購入したんじゃないんだからね!



(´・ω・`)
Posted at 2017/09/01 21:36:21 | コメント(2) | トラックバック(0) | ビート | クルマ
2017年08月22日 イイね!

来訪者



先日見知らぬ番号からメールが届きました。


誰だろう?と思ったら。。。











まさかの方からでびっくりw





とのことw

先ほどまでご一緒していましたが、楽しいお話をありがとうございましたw

しかし。。。深い!深いですねぇ(謎

今度はサーキットでお会いしましょうね(*''ω''*)

お疲れ様でした~♪
Posted at 2017/08/22 23:50:02 | コメント(2) | トラックバック(0) | その他 | クルマ
