2017年01月15日 イイね!
■■■注意事項■■■
ブースタケーブルの➕側をバッテリーに繋げますので、危険度高いです。
火傷、車両火災のリスクもありますから、
参考にされる方は気を付けて
自己責任でお願いします。


毎度です。
昨日の続きです。
千葉は、晴れてます(^ω^)🎵
マフラーアースの、現状調査をやってみました。市販のデジタルテスターを使ってますから
精度はそれなりです。

マフラーにアースを着けると、静電気が貯まるのを防いでくれて、排気効率の悪化を防げるそうです。例のアルミテープより、金属製のマフラーには、確実に効果がありそうです

昨日のケーブルは、バッテリー端子から外す事が出来たので抵抗値を測る事が出来ましたが、マフラーは簡単には外せませんし、外して抵抗値調べても、0.1オーム以下な予感がします。

なので今回は、バッテリーの12V電圧がアースポイントによっての変化するか?をしらべました。
測定風景は、こんなです。

測定誤差を少なくする為にテスターの➕側はブースタケーブル固定。
ブースタケーブルは、バッテリー➕に固定していますからブースタケーブル込みの測定結果となります。
テスターの➖側を、測定ポイントに当てて調べました。

※結果
バッテリー~ボディアース間12.60V
(昨日のポイント)
マフラー~バッテリー間電圧 12.59V
マフラー出口、サイレンサー、センターパイプでも同じ値でした。

今日の調査結果では、ノーマルでもアース取られていました。(^_^;)))

マフラーのアースを強化して、ボディアースと同じ値に変われば、自己満足以上の体感が夢ではないな~と思っいました。
つづく~🐱
Posted at 2017/01/15 15:16:46 | コメント(3) | トラックバック(0)
2017年01月15日 イイね!
毎度です。
寒波の襲来で寒くて、洗車が出来ません( ̄▽ ̄;)

さて、アクセラ弄りですが、今年はデッドニングに挑戦したいと思います。冬は寒いから、朝の寒い時間はムリです。。。
けど、晴れ間の暖かい日に作業できるように、材料集めをはじめました。

地元のホムセンに見に行った時に、ふと立ち寄った電材切り売りコーナーでアーシングケーブルを発見!工具はあるしケーブルと端子買えば直ぐにできるやん🎵
と思い、手持ちの圧着工具に合う最大サイズの裸丸形端子R14-8と、15sqケーブルを買いました。

着けたい場所は、二ヶ所。
A バッテリー~ボディ間のアースと
B マフラーアース。

以前、現状の把握として、Aアース線の抵抗値を測った時に、0.5オームもありました。
たった30cmの銅線なのに、オカシイです。
テスターの特性の為、高めの値に出ましたが、A配線の片側を外して測ると0.1オームでした。この0.1オームの値も、最低測定単位なので正確には、解りません。

作製したアーシングケーブル30cm の抵抗値も、測定単位以下。

調査結果、純正A配線(抵抗値低い)に
アーシングケーブル太目(抵抗値低い)を繋ぎました。



今回解った事は、手持ちのデジタルテスターでアース配線の抵抗値を調べる時は、片側車両から外さないと、精度が出ない事でした。工業高校で習ったよね。。。

抵抗値が解らなくても、バッテリー➕を基準にして、12vを調べる方法もありますネ(^.^)

そんな事をやりつつ、アーシング半信半疑の旅は、続きます(^ω^)🎵


Posted at 2017/01/15 07:13:03 | コメント(2) | トラックバック(0)
2016年12月31日 イイね!
毎度です。(^ω^)🎵
紅白とガキつかを見ながらみんカラなう。でございます。大掃除が終わらず、ドライブは出来ませんでした(>_<)

今年はオフ会を通じて、毒盛り?仲間が沢山できて楽しい一年でした( ̄▽ ̄;)


アクセラ君弄りの方は、DIYで頑張りました。
ダウンサス、シャークフィンアンテナ、DRL、
サイドカメラ、TPMS 、リアフォグ、スタビリンク延長、ホーン交換、キャリパーペイント。。。

板金塗装、タイヤ組み替えと、アライメントはプロに任せましたが、まだまだやりたい事だらけで先が見えません(^_-)

今年もあと僅かですね🎵
オフオン問わず、絡んでもらって楽しく過ごせました🎵

来年も、皆様にとって良い年になりますように
皆様の無事故、無違反を願って~(^ω^)🎵
では、また~♥
Posted at 2016/12/31 22:27:40 | コメント(6) | トラックバック(0)
2016年12月25日 イイね!
会度です。
昨日はケーキ食べました?

三連休終わってしまいました。。。。
良い連休を過ごされましたか?

オイラは、リアフォグ設置も無事?終わりました。
次の弄りネタをこたつの中で探していて、自己満足できそうなネタを見つけました♪

アーシングです。

アクセラ乗りの間でも、かなりの方が施工されていて、体感される方もいらっしゃいます。

簡単な所からやろうと思い、現状の把握をしてみました。

バッテリ~シャーシアース間の抵抗値測定です。
ここは、20cm位の太い純正アースが付いていますが、ここを追加アースする事例が多くありました。

■測定前に測定誤差に関して・・・
測定に使ったテスタはfulukeのデジタル式で公正はしていませんが、
0.27オームの抵抗を計ると0.28~0.29と表示してくれるので
ほぼ正確と思っています。
テスタは使い方を間違えると簡単に故障してしまうので、
測定基準用に数種類の抵抗器があると信頼して使えます。と自分は思っています。


実測♪
まあ、20cmの銅線ですから、数値はテスタリード棒ショートと同じ値のはずですが、
実際計ってみるとリード棒の接触抵抗が測定場所によって変化する事がわかりました。

純正シャーシアースの銅線同士が一番低くて
丸形端子だと若干抵抗上がります。

丸形端子はさび防止の表面加工をしていそうなので、
本当の抵抗値は丸形端子の取付面に
リード棒挟んで密着する!とかしない限りは分からないな~と思いましたし、
そこまで面倒な事はしません。。。。

結果の数値は信憑性がないので、書けませんが、安定して同じ値が出せる
ようになったら再度測定してみます。


もう少し調べてみたいと思いました。


マフラーへの施工とかもやってみたいです。
アーシング奥が深いですね。


と、今後の暇つぶしネタが見つかったので良かったな~と思いつつ、
今年のアクセラ君弄りは終了です。

では、また~♪
Posted at 2016/12/26 00:29:42 | コメント(3) | トラックバック(0) | 日記
2016年12月23日 イイね!
リアフォグスイッチいじり。毎度です。
今日は、なぜか暖かくって、雨が降ったり?
へんてこな天気でしたね。

さて、ちまたではボーナス効果なのでしょうか?
マフラー替えたり、毒キノコつけたり、羨ましい限りです。。。

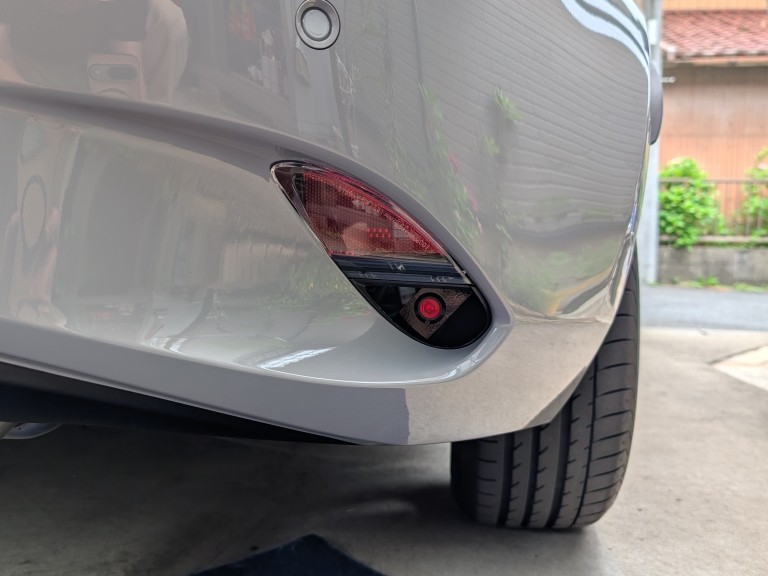

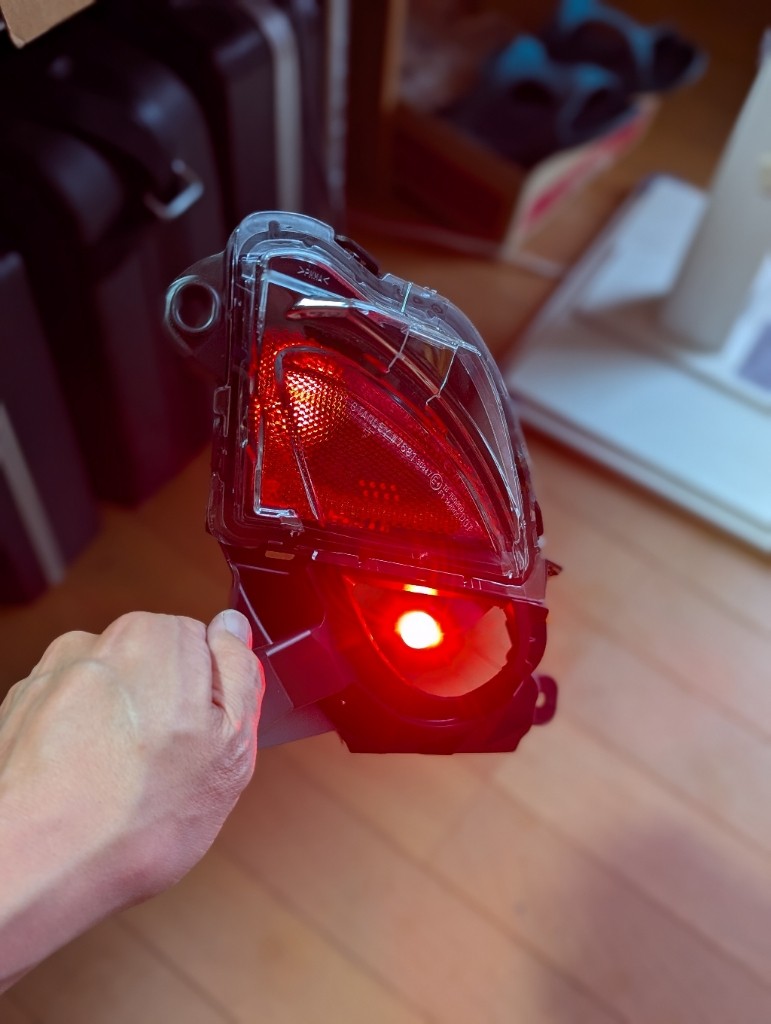

さて、先週つけたリアフォグですがまだダミー状態です。光りません。。。

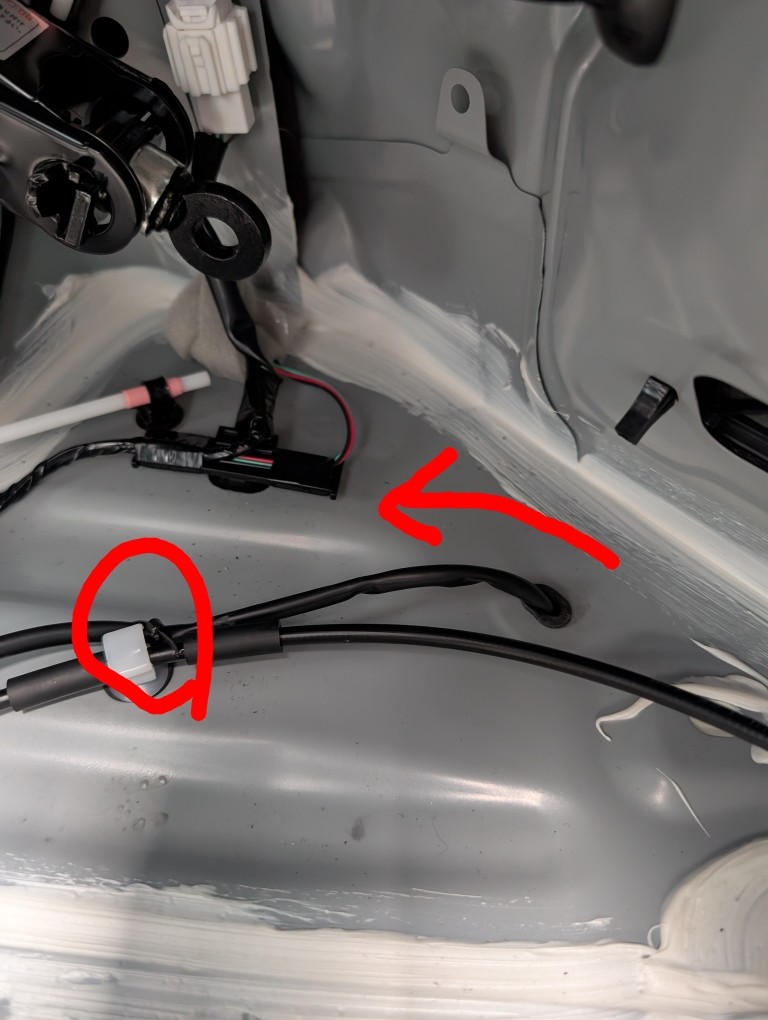

でも、面倒な配線の引き込みは済んでいます。
あとは、リアフォグのマークが付いたスイッチだけです。

昨日、ようやく到着したので、夜な夜な分解。。。


実際に現物みると、大きく感じますね。
適当な場所に埋め込んで使うつもりで、改造を始めます♪

スイッチがノック式ペンと同じでロック式となってますので、これでは車検通りません。
基盤を半田で取って中のロックピンを削除。これで普通のプッシュボタンになりました。


この部品は’98AUDI用だそうです。
イルミネーションが赤色を白に変更します。
ついでに、緑色の三角マークを赤に変更しました。

赤LED2個
白LED2個
抵抗300オーム+470オーム直列を2セット

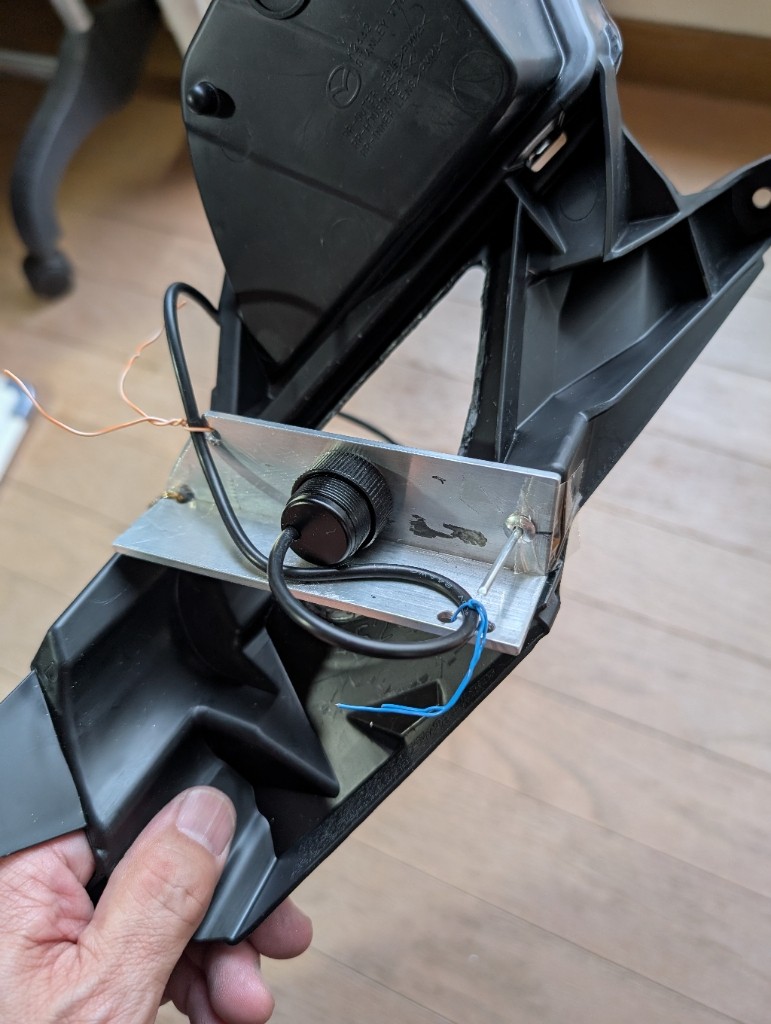

早速、取り付けたいので、埋め込む場所を探します。
まず、第一候補のスイッチ軍の横。

スイッチがでかすぎで、収まりが悪い。。。
しっかり固定が出来ません。。。。

この右側を削って、加工を考えましたが、配線が面倒なのと、メンテが困難です、、、このスイッチ自体外すの大変でした。。。


なので、シフトパネルをもぎ取って大きい穴を空けた所でタイムアップ。


ここの部品価格は分かりませんが、もう先に進むのみです。。。

そんなこんなで3連休の初日は、
四角い穴を綺麗に仕上げる事に全力で頑張りました。

イルミの配線を調べつつ、明日に備えます。では、また~♪





Posted at 2016/12/23 22:09:45 | コメント(3) | トラックバック(0) | 日記
