MP4改のブログ一覧

2015年12月31日 イイね!

油圧リフト製作


基本設計は20年前に作ったOさんのリフト(空圧式)を元に軽自動車サイズにアレンジ。油圧シリンダーはウイングトラックの物、油圧ポンプは三相の油圧テーブル?の物、どちらも中古でヤフオクで購入。材料はベースは軽みぞ型鋼4.0X250X50、支柱は平鋼16X50、軸として丸鋼22mmを鋼材屋で購入。加工はすべてマイガレージで実施、しかし平鋼は特に厚さが16mm、切断はバンドソー、穴あけは最終20mmまで拡大する為一日掛かった。支柱の両端は逃げを造るためコンターにて半円カットする、この加工でまた一日。

加工が終わった支柱,合計28個の穴を開け出た切子は一斗缶一杯!

仮組み、油圧シリンダーを取り付け、コンプレッサーで動作テスト。OK!良かった、一安心。動かなければただの鉄くずになっちゃうからね!

PITに設置の為最終組み立て、まだ上板が付いていない。

自作エンジンクレーン(一度もエンジンは吊ったことがない)で吊り上げ設置。重量片側で65kg。

動作テストの為中華製レーザー加工機で作った1/5モデル、これで油圧シリンダーの長さや取付位置を確認した。やはり平面図だけだと必ず干渉するところが出やすい。

実車でのテスト、自分の怪しい計算でリフト片側だけで1000kgまで上げられるがやはり本物を上げないと心配。これで一安心。

ミゼットを載せてみた、最近のクルマはモノコックなのでサイドシェル部分で上げられるがトラックでフレームのミゼットは直に上げられずアダプターを製作。(旧規格のため狭いのと三輪なので)これで楽に安全に作業ができる。作ってよかった地下PIT、リフト!
では続きはまた来年!
Posted at 2015/12/31 10:57:38 | コメント(0) | トラックバック(0) | 日記
2015年12月30日 イイね!

ガレージ作り土間打ち準備

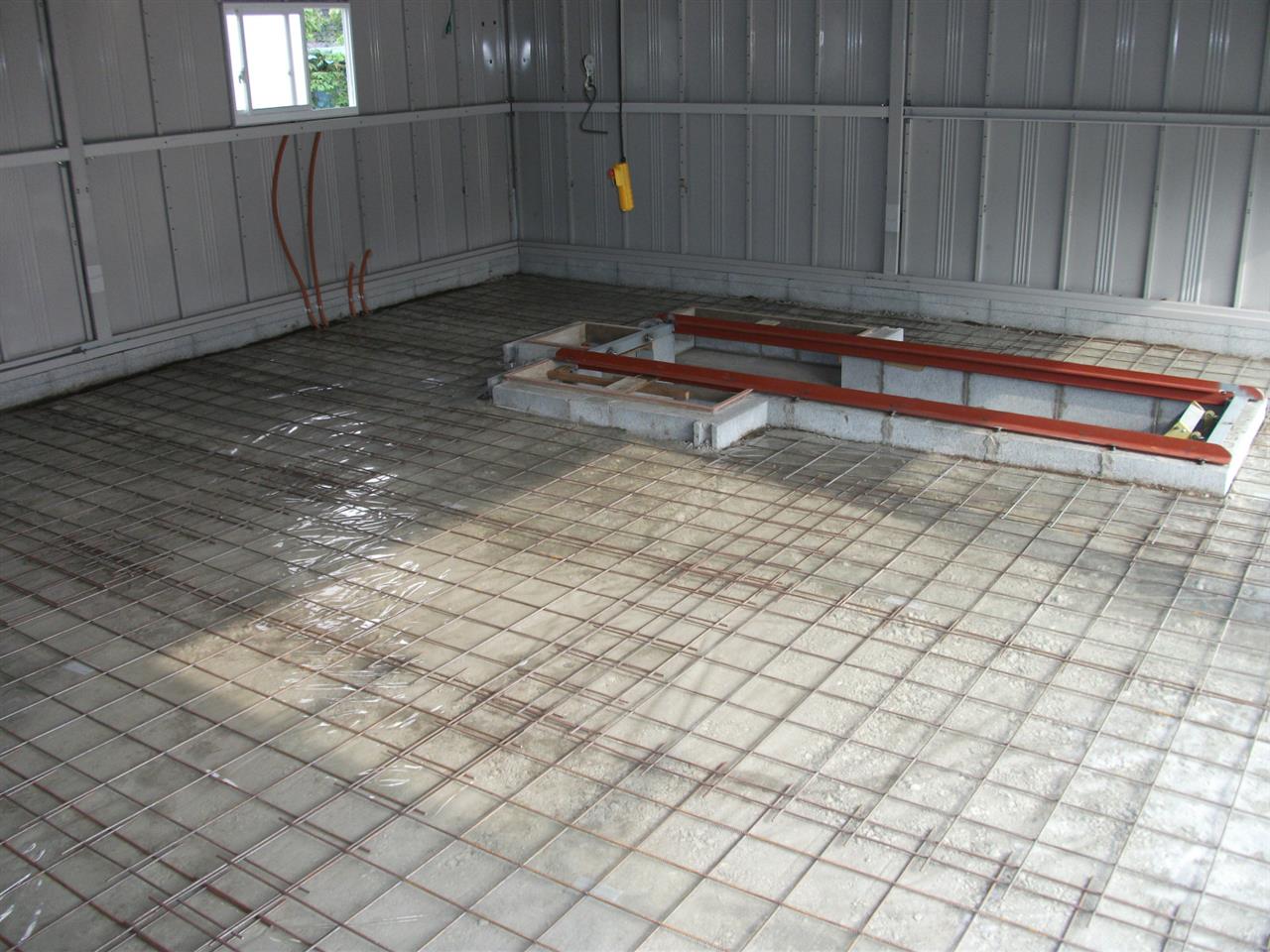

ブロック積みも終わり、今度は土間打ちの準備で砕石を入れ湿気止めに土間シートを張りコンクリートの割れ止めでワイヤーメッシュを敷く。
土間コン作業はガレージの内外で合計70平米以上あるし、そもそも一人で出来る量ではないので知り合いの職人に頼みやってもらうことにした。
少しでも安く作るためにダンプをレンタルして砕石・砂利・砂を買っきて自分で下準備(土の漉き取り、砕石入れ転圧、土間シート張り、ワイヤーメッシュ敷きなど)をしたので職人には生コン代と手間だけですんだので非常に格安で出来ました。


ガレージ前、木枠を組、砕石を敷き転圧。このあとワイヤーメッシュを敷く。

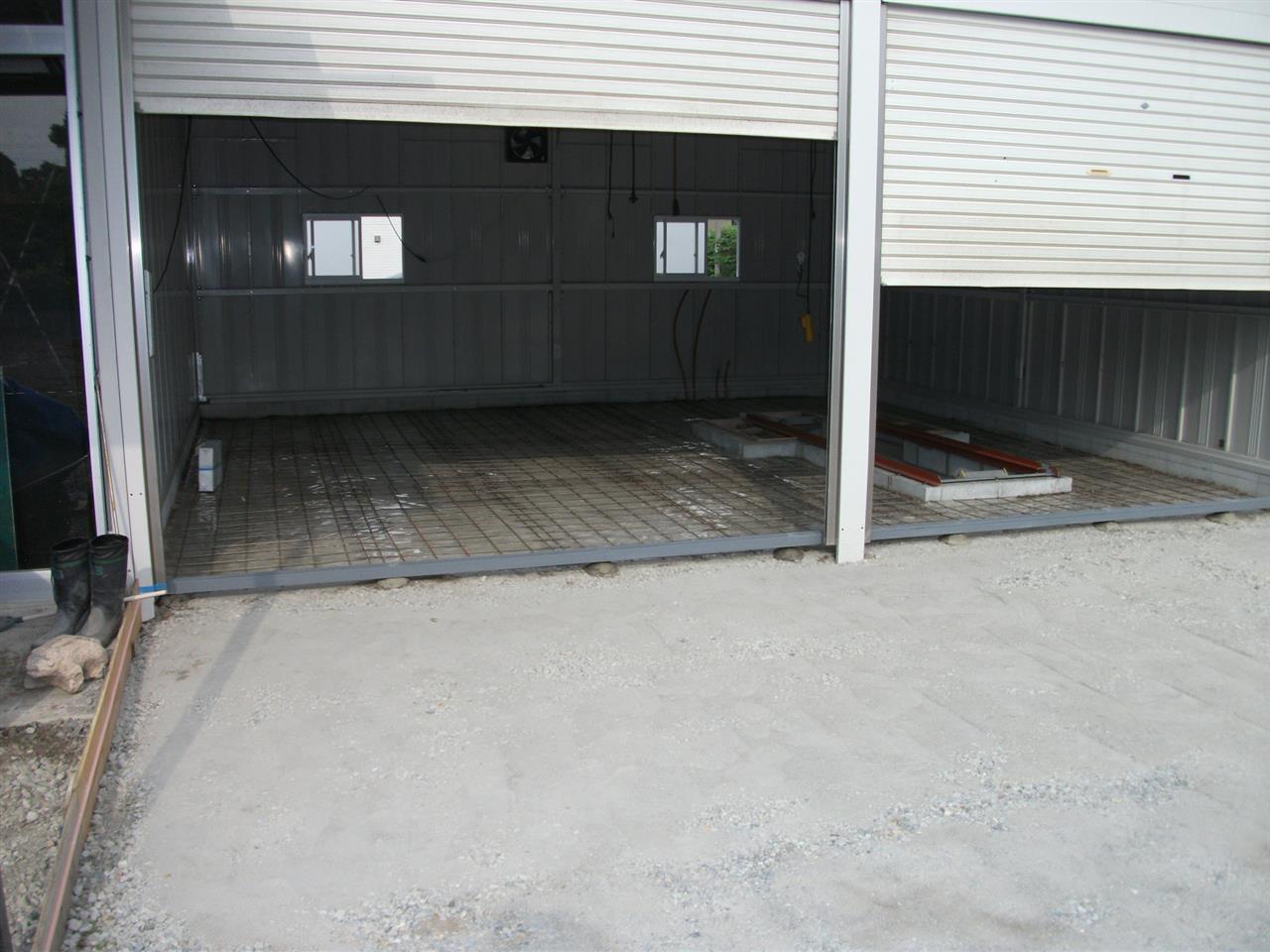

外から見るとこんな感じ。今度はガレージ前でも作業が出来る。シャッター下はアングルを埋め込み、外と10mm段差をつけ雨水の浸入を防ぐ、仕上がってみるとシャッター下から風で砂も入りにくい。

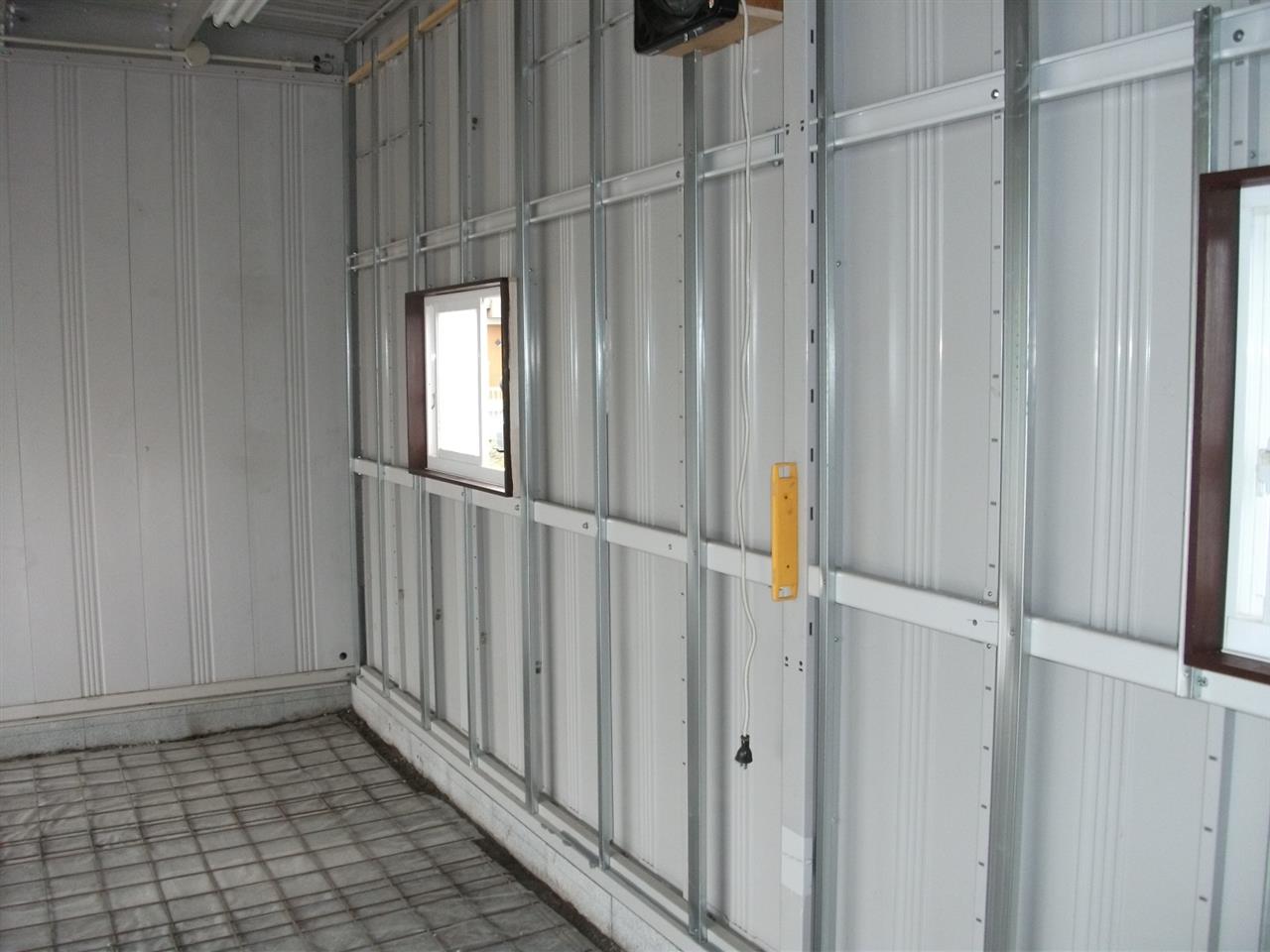

今年は台風が多く土間コン作業が3回も延期、暇なときにやってもらう都合余り催促も出来ない。その間壁面に内壁つくりをする、イナバの大型ガレージは物置が大きくなったような物、鉄板一枚なのでとても暑い、寒いので下地(軽天材使用)を作り断熱材を入れ仕上げに石膏ボードを張る。このガレージはあるところで不要になったものをただで貰ったもの!でもシャッターや柱はフォークリフトにぶつけられ曲がっている、でもただなので文句は言えない。たたいて直す!DIYだ!
ユニック付トラックを借りて引き取りに行って来た。以前作ったガレージも今回と同じ百人乗っても大丈夫のイナバ製(これも中古で格安、大きさは3連棟なので幅が9Mもある、一人で作って半年掛かった)これにつながるように工事する、しかし今回のものは以前のものより30cm低い、イナバのガレージにはS(240),H(270),J(300cm)と3タイプある。これだとつなげても屋根が段ちになるのでみっともないし使いにくいのですべての柱を30cm延長、壁材も30cm延長。今度はシャッターの長さが15cmくらい足らなくなる、これってシャッターのスラットを買って差込継ぎ足せばいいのだが今回は取付位置を下げて対応。
ああー早く土間を打ってくれないかな~。ミゼット君が待っている。
ではまたね!

Posted at 2015/12/30 11:01:27 | コメント(0) | トラックバック(0) | 日記
2015年12月29日 イイね!

穴掘りはじめました

我家の力強い無限軌道の愛車です。これのお陰で一日で穴を掘ることができました、ちなみに掘った穴の大きさは幅120長さ300深さ170cmです。ブロックを積むと仕上がりの内法は幅80長さ260深さ145cmになります。掘ってでたものすごい土はこの自作ダンプ付運搬車で何十回も運び出しました。

小さいけれど力持ち、自作ダンプ付です、これで何十回も山盛りの土を運び出しました。余り積むとダンプできなくなり人間アシストの必要あり!

掘りあがり捨てコンをした状態。穴のそこでの作業はいつ崩れるのか不安が一杯、怖かった!
穴を掘ったら夜中に雷雨で浸水騒ぎが3回あり大変!何の因果だか夜中の雷雨が今年は多かった。

防水の為土間シートを張った、鉄筋を組この後ヤフオクで買った6000円の電動ウインチで穴の中に設置。

やっと一段目が積み終わり、穴の中での作業は大変、こりゃつみ終わるか?出来るかな?

それでも一日一膳でなく一段、リフト設置場所もあるので10日で積み終わり、何とか土砂崩れは免れました。

PITの穴の枠組みとして50角アングルをブロックの鉄筋に溶接、このアングルが土間のレベルになります。
慣れないブログ作業で読みにくい見にくいと思いますがよろしくね!では続きはまた!
Posted at 2015/12/29 18:46:55 | コメント(0) | トラックバック(0) | 日記
2015年12月28日 イイね!

紅葉マークでスタート

紅葉マークでスタート今年6月に我家にやって来たミゼット君、写真写りはいいんですが現物は年相応の要介護状態!欠品は少ないが塗装は何と刷毛塗り(錆び止めだと思えば納得)、板金はリベット止めなどと結構いい具合。エンジンも掛かるし動いて一応止まれる。若い頃はソレックスだのハイカムビックバルブだのと騒いでいたが旧車ははじめて。ただミゼットはバイク並(最近のバイクのほうがはるかにすごい)なので何とかなるか!道具、場所、時間はある、無いのは金と技術。ミゼット君の住まいは出来ていたのでミゼット君が載る介護用ベットを作ることにしました。
Posted at 2015/12/28 17:42:50 | コメント(0) | トラックバック(0) | クルマ
