たまには難しいお話を・・・

最近、人様(プロ)が書いた図面を見る機会が多いんです。
でも私は機械系ではなく、化学系で学校を卒業したんで、出来上がった代物がどんなものなのかサッパリ判らんです。

授業で書いた図面と言えば、たった2枚だけ。
①中学の技術で本立(これはT型定規と△定規を使用)
②大学の製図の授業でボルトとナット(これはドラフターを使用)

あと、自分で作るラジオなんかもJW CADで図面を引きますが、これは自分で何を作るかイメージしながら書いているんで、理解するのは簡単です。
でも、寸法なんて入れてないので、他人に加工を任せることはできません。



では本題。
プロが書いた図面には、▽▽▽・・・というような記号が出てきます。
表面粗さを表しているのですが、これも判りませんでした。

私は「判らないことがあると癪に障る」人なので、ちょっと調べてみました。

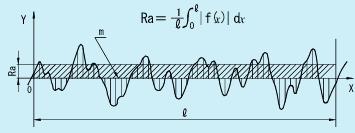

すると、こんな絵と数式が・・・・

最初見たとき、目眩がしました。

が深呼吸してもう一度数式を見てみると、この式はこんな事を言っています。
①f(x)は表面の凸凹の状態(グラフの波線の部分)。

②f(x)が二本の縦棒で挟まれているので、これは「凹んでいるところを引くんじゃねーぞ」
 といっている(絶対値と言うやつですね)。

③Sの字が縦に長く伸びている記号の下に0(測定開始点)、上にℓ(測定した長さ)があって、
 式の最後にdxが書いてある。
 ここでは、0からℓ㎜間の、基準から外れた凸凹の面積を全部求めなさい・・・といってる
 ②で述べたように、凹んでいるからと言って、ここを引き算してはダメであります。
 これが「はみ出た部分の面積を求める=積分」という作業になります。

④式の右辺の先頭1/ℓは「長い距離図ると必然的に面積は大きくなるので、これを測定した
 長さℓで割り算する」=「凸凹の平均を計算しましょう」・・・と言う事であります。
 これが、グラフに書いてあるRa(平均値)であります。

なので、この計算結果(=Ra)が大きければ大きいほど、表面の凸凹は大きい=表面が荒いという事なんであります。


因みに、この表面粗さはクルマのエンジン内部では、とても重要であります。
特にシリンダー内部。

シリンダー内部を「摩擦が少なくなるから、ピカピカに磨けばええやん」ということをやると、シリンダー内部に着いたオイルがすぐに垂れ下がってしまうので、潤滑作用が落ちてエンジンは焼付いてしまいます。

実際、私が高校生の時、友人がスーパーカブのエンジンをバラシていたので、シリンダーをピカピカに磨いてあげたら、組上げたエンジンは、あっという間に「ご臨終」となりました。

なので、シリンダー壁は適度な粗さがないとダメなので、ここの粗さ指定は結構シビアだと聞いたことが有ります。

しかも粗さの方向も指定(縦方向だけだと、やっぱりオイルは垂れ下がる)されているので、シリンダーの加工には「クロスホーニング」という方法で、わざと凸凹を付けています。



ごく稀ですが、私もこういう難しいことを考えたりします。

おしまい
