走行中テレビが見られるようになった

走行中テレビが見られるようになった 前から必要な時に、テレビが見えたらと思っていたが今日その思いがかなった。

作業完了までの経緯
1.ネットで検索するとナビを取り外しナビアース線を切断し 常時アースした状態にするとの事。

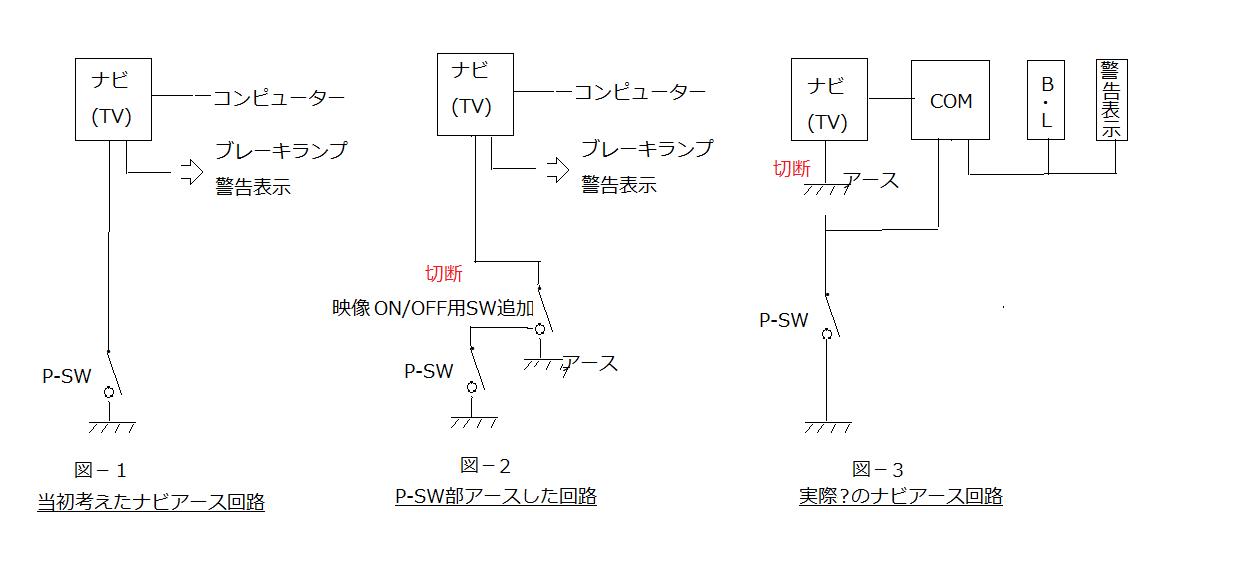

2.当初、このアース線は図1のような回路だと思っていた。

3.であればナビを外さずに図2のようにPブレーキスイッチ手前でアースすれば良い。
  この場合Pブレーキランプが常時点灯するので映像オン・オフSWを設けて必要な時だけ映像が
  見られるようにする。
4.昨日N店前を通りがかり、コンソール部の外し方、Pブレーキスイッチの配線の余裕を
  聞くため立ち寄った。
  前記の話しをしたところ、Pブレーキランプ点灯、警告表示がでるのでナビを外しアースする
  必要があるとの事。
5.ナビを外すためには右側化粧カバーから外すのかと聞いたら、左から始めるとの事。
  グローブボックスの蓋を開け
  ⇒左側化粧カバーを左から浮かしていく
  ⇒メータ周囲の化粧カバー左下隅を浮かす
  ⇒左化粧カバーの右側を浮かして取り外す
  ⇒ナビ周囲の化粧カバーを引っ張り出す
  説明しながらあっという間に2つの化粧カバーが外れた。
6.今日、過去実施した人のやり方を再確認し
  ⇒特殊ねじ2本と通常ねじ1本を外しナビを引き出す
  ⇒ナビ背面の薄緑(LG)の配線を探すとすぐ分かるがピンの位置が違う。
  ⇒念のためコネクターを取り外し以前貰っていたナビのコネクター図(0920-201SA)のLG位置と
    照合するもコネクター形状もピン位置も合致しない。(ナビはパイオニア製)
  ⇒作業を中止し近くのF店に確認に行く。
  ⇒確認結果、薄緑で間違いないとのことでその場で切断。ナビ筐体にETCアースが来ていたので
   この線に接続する。
7.PブレーキアラートをONからOFFに設定変更。
  そのままテスト兼ねて自宅まで走行する。
8.ナビ固定、化粧カバー戻して完了。

ナビのアースとPブレーキのアースとの関係は図3のようになっているようだ。
・ナビから出ているアース線(薄緑)はナビ専用になっていてP-SWにより接地、開放される。
 ⇒従ってナビのアース線を切断(P-SWから切り離す)し車体に接続しても影響なし。
・Pブレーキのアース線は車両監視コンピューターに接続されている。
 ⇒こちらを切断、アースするとコンピューターは、常時Pブレーキを掛けた異常運転と判断する
   のでダメである。

N店、F店対応してくれた担当者に謝謝。
