2016年10月30日 イイね!
あれから、怪しいと思われるトランジスタを少しずつ交換してみましたが、全く変化がなく直りません。


裏側から見ています。




コントロールユニット基板




キャプスタンモータサーボユニット基板




電源ユニット基板


これら3枚の基板に手を入れてます。

トランジスタを少しずつ変えるたびに仮に組んで動作確認をしていますが、変化がありませんwww

そうこうしているうちに、キャプスタンモータは回っているけど全く動作しなくなり、遂にダメになったかと。。。。。

良く考え直してみると、自己保持回路のB接がオープンになっているのではと思い、接点や線切れが無いか確認してみましたが、やはり何も問題がありません。。。

これの原因を見つけるまでに、大分時間が掛かりましたがやっと見つけることが出来ました。

基板にはいくつもの線がコネクタで繋がっており、トランジスタを交換するたびに確認のため抜き差しを十数回繰り返しているうちに、このコネクタの基板にはんだ付けされているピンの1本がはんだが外れ、ピンが少し沈んだ状態になっていました。
そのため、導通不良となり回路が働かない状態に。。。


これでまた動くようになりましたが、本来の原因はまだつかめていません。

交換しているうちにどうも電子パーツが悪いのではないと思い始めていました。


コントロールユニット基板の半固定抵抗VR1(FF) VR2(PLAY)があるのに気づき、VR1(FF)を廻してみると、FF時の回転が速くなりましたが、REW側は変化がありません。

その時はPLAY側は関係ないと思い、何もしませんでした。



いずれTrも悪くなってくることだし、せっかく基板まで取り出したので新しく入手できた分だけ交換をしましたが、やはり変化が有りませんでした。


元のリレー、両側の接点が黒くなっています。



A接・B接も磨いています。


新しく変えたリレーが悪いのかと、また元のリレーに戻してみたり。。。
その時は、接点が黒く導通不良の原因となりそうなのできれいに磨いてから基板に取り付けました

やはり、これでも直りませんでした^^;



それじゃ、ダメもとでVR2(PLAY)を廻してみようと。。。

すると、グルグルと回り始めましたがあまり早くならないので、もう少し廻すと非常に速くなってしまった。

これじゃまずいのでその中間ぐらいにするとちょうど良いスピードになりました。

PLAY時も問題ないようです。

電気にあまり詳しくないですが、トランジスタや電解コンデンサを変えたことにより、定数が微妙に変化しREWに影響が出たのではないかと思います。


あのVR1を触った時に同じように確認しておけば、もっと早く直っていたのですが、
ちょっと時間が掛かりすぎました。











まあ何とか直すことが出来、ホッとしています(フゥ~








Posted at 2016/10/31 00:08:47 | トラックバック(0) | オーディオ・ビデオ | 趣味
2016年10月26日 イイね!

1979年発売の初代モデルと同じ型番ですが、WALKMANのロゴが入っているので1980年発売のモデルです。





あのころはスキーブームでバスツアーなどで、よく行ってました。

その時のお供として大変活躍してくれました。
夜行のバスの中やスキーしている時に、好きな音楽聞きながら滑っていました。


そのため、あちこちに擦り傷が目立ちます。



これにはマイクが付いていますが、録音は出来ません。
ヘッドホン端子が二つあり、二人で聞けるようになっていますが、その時この黄色のボタンがホットライイン用で、音楽を聴きながらこのマイクで会話が出来るようになっています。


単三乾電池2本で動きます。



LISTEN    REW/REVIEW     FF/CUE
再生    巻き戻し      早送り

の文字が入れてあります。


30年ぶりぐらいになりますが、乾電池を入れて再生してみても、全く反応が有りませんWWW
多分ラバー系の劣化だと思います。



これも修理しようと思って分解し始めたのですが、ビス類がめちゃくちゃ小っちゃいWWW

ルーペか拡大鏡などが無いと無理!
(歳には勝てぬ)



ということで一旦ストップしています。




ワーッ!
なんか中途半端な状態のが増えつつあります。。。。。^^;






Posted at 2016/10/27 00:36:11 | トラックバック(0) | オーディオ・ビデオ | 趣味
2016年10月25日 イイね!
ガイドピンが直ったので、組み付け直しました。
これで上手くいってくれるといいんだけど。。。





見た目、問題が無いように見えました。



しかし、カセットを差し込むとモーターは回っているけど、カセットを引き込んでくれませんwww

しかも、手で奥まで押し込んでさらに下へ押さえないとテープローディングが始まらなくなりました。


(写真は奥まで押し込んだ状態で、少しそのままにしておくとカセットを排出してきます)



テープはヘッドの周りをU字状にローディングするのですが、右側がガイドピンからテープが少しずれて引き出されます。

その状態で再生させるとテープがたるんで停止し、アンローディングが始まります。
その時、テープは残った状態で巻き戻されないため、ヘッドの周りに残った状態でカセットが出てきますwww

イジェクトは正常に出来るようになりましたが、新たな問題に直面しています(トホホ



テープをローディングしている時、カセットの右側を押さえているとガイドピンからずれずに再生も正常にしてくれるので、カセット自体が右側が少し浮いているようです。

樹脂部にクラックが入っていたところを接着剤で固定したことが影響しているのか、この浮きの原因をいろいろ探ってみましたが、今の所全く判らない状態ですwwww






オープンデッキと同じく、新たな問題でこいつも持久戦になりそう^^;


Posted at 2016/10/25 23:45:02 | トラックバック(0) | オーディオ・ビデオ | 趣味
2016年10月24日 イイね!
ガイドピンを接着してみましたが、どうにも心許ないのでこの鉄芯を利用することに。。。





















樹脂部を削って鉄芯をむき出しにしました。










写真では判りにくいですが、長方形断面になっていることからフレームの一部を使っていることが判ります。








このような形状の穴あき真鍮製のガイドピンを差し込んで、接着剤で固定しています。

これは、いつも仕事で機械加工をお願いしている所へ、頼んで作って貰いました。







Posted at 2016/10/24 23:30:08 | トラックバック(0) | オーディオ・ビデオ | 趣味
2016年10月23日 イイね!

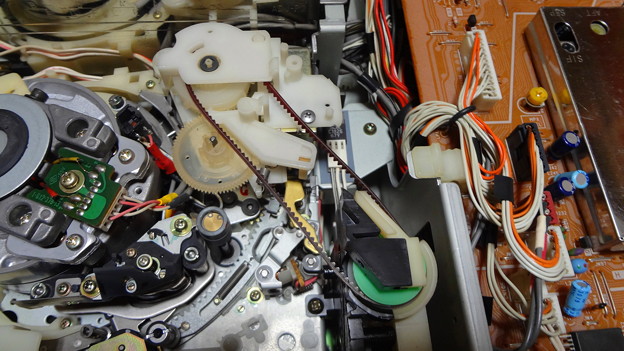

開腹手術中です。




オープンデッキも途中ですが、こちらも進めていますWWW


両方進行中ですが、大丈夫かな?













SONY EDV-9000    ED Beta ビデオデッキ

撮りためたビデオテープのデジタル化を進めていますが、こいつもイジェクトが出来ないため、天板を開けた状態でイジェクトの介助をして取り出しています。

左側が動きが悪く、斜めになるのでその部分を手で押してやると出てきます。


それも毎回大変なので、修理することに。。。





カセットホルダーの左側部分です。

分解したら、ガイドピンの折れた部分が出てきました。




その断面を見ると鉄芯が入っていますが、これはフレームの一部を曲げて鉄芯にしています。
その鉄芯が終わった個所で折れており、ここに力が集中して折れたと思われます。




フレームと樹脂が一体成形になっていますが、ところどころに破断やクラックが多く見られます。

これはたぶんイジェクト時にこじって取り出していたので、出来たものかもしれません。
そのまま使っていれば、この部分がバラバラになっていたかも。。。

接着剤を充填して直しておきました。



ガイドピンの部分も接着剤で付けてみました。。。。。。










Posted at 2016/10/24 00:06:49 | トラックバック(0) | オーディオ・ビデオ | 趣味
