2016年10月17日

ステアリングスイッチのための配線作業

ステアリングスイッチを付けるために配線を弄ってみました。

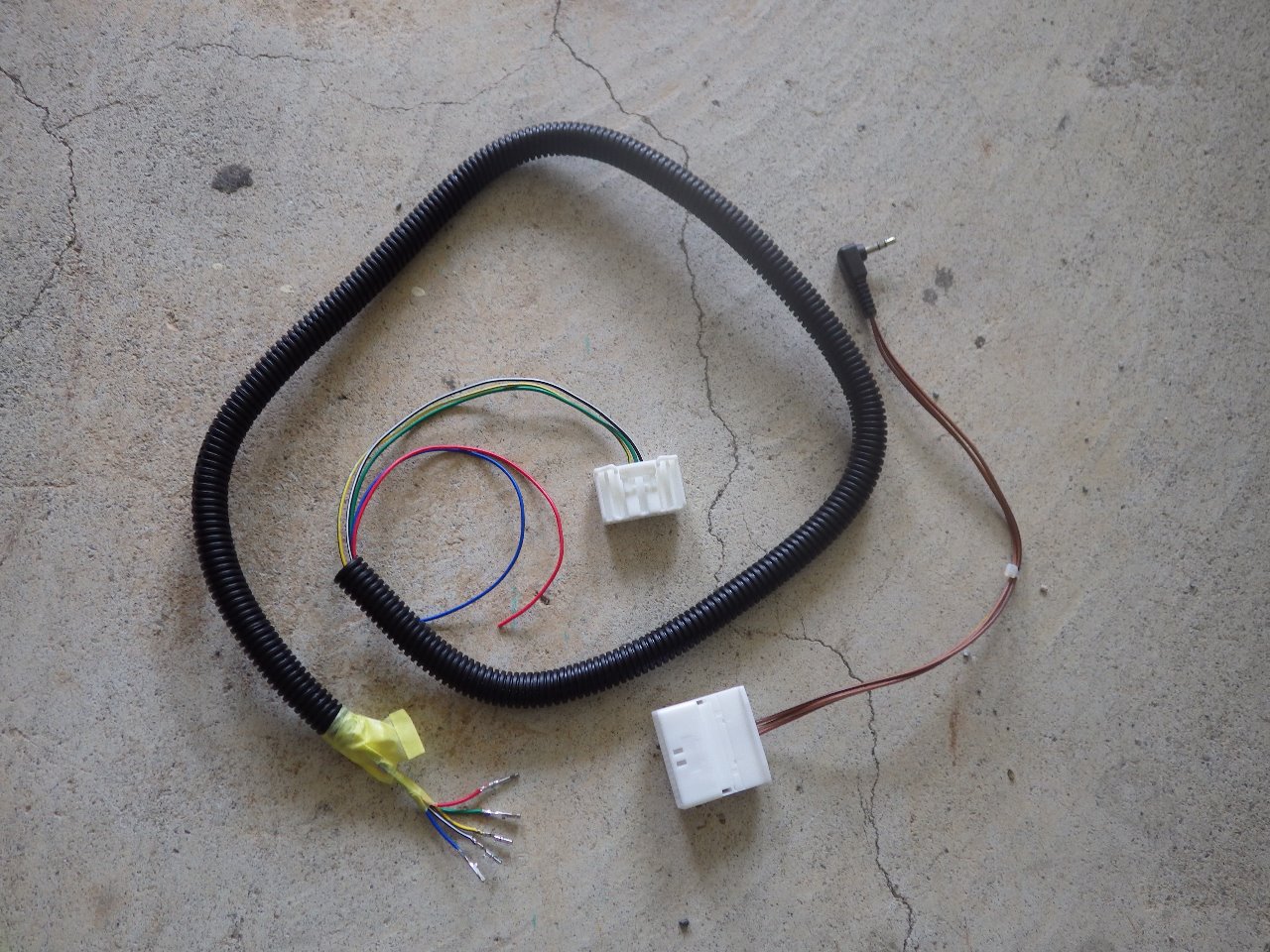

その為のハーネスを作りました。

もともとステアリングスイッチはついていないので、

カーナビ接続用の28ピンコネクタもありませんでした。

それで、28ピンコネクタも今回作成しました。

右側の茶色線のコネクタはカーナビ(AVIC-RZ03)と

ステアリングスイッチを接続するためのもので、

ステアリングリモコンケーブル KJ-Y102SCです。



コンソールディスプレイの表示切替、トリップ表示切替用の配線です。

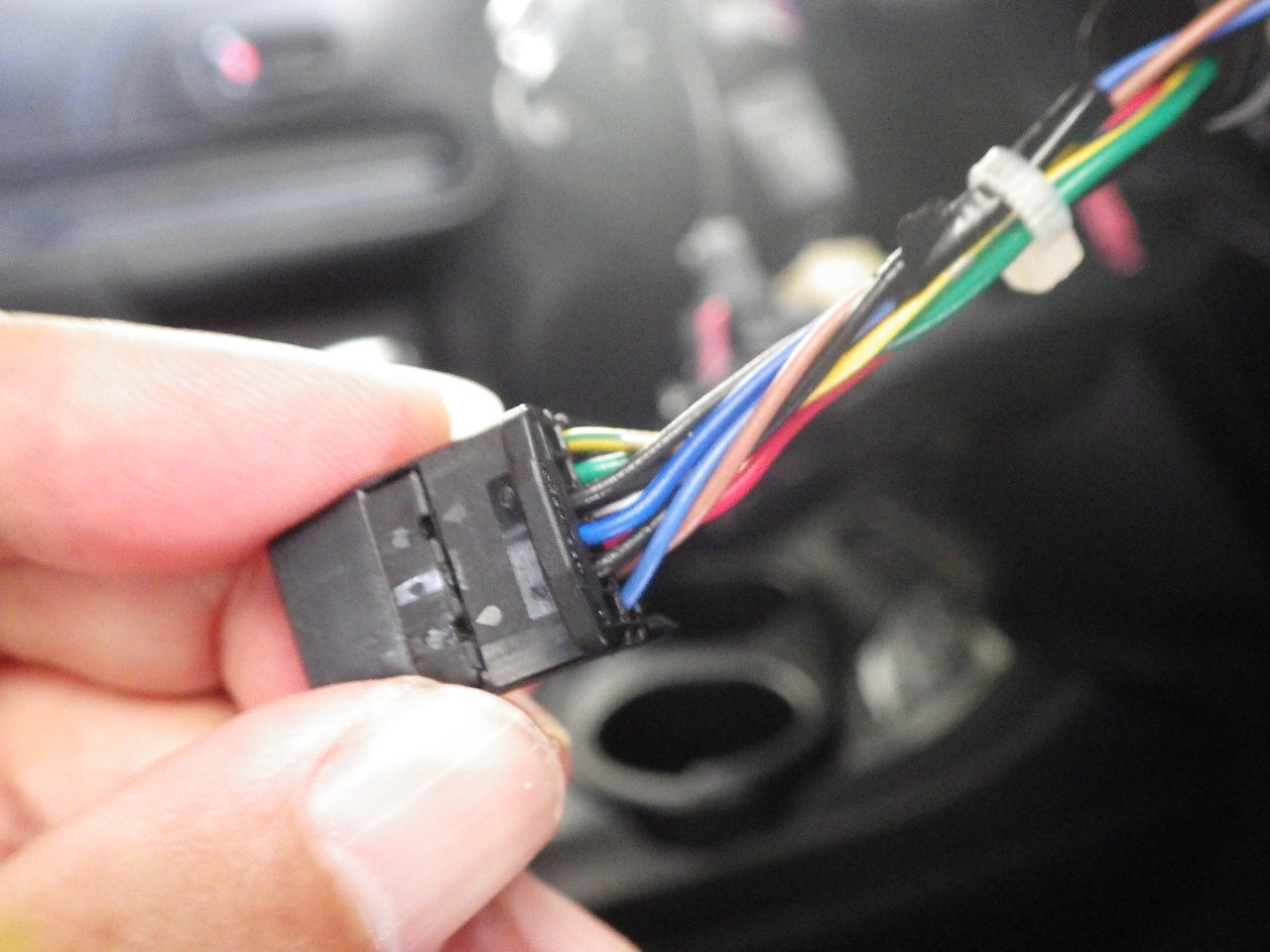

G5コネクタにケーブルを差し込んで結線します。

ケーブルの色の種類があまりなくて、同じ色のケーブルを何本も使わなくてはならず、

納得がいく配線にはなりませんでしたねえ。

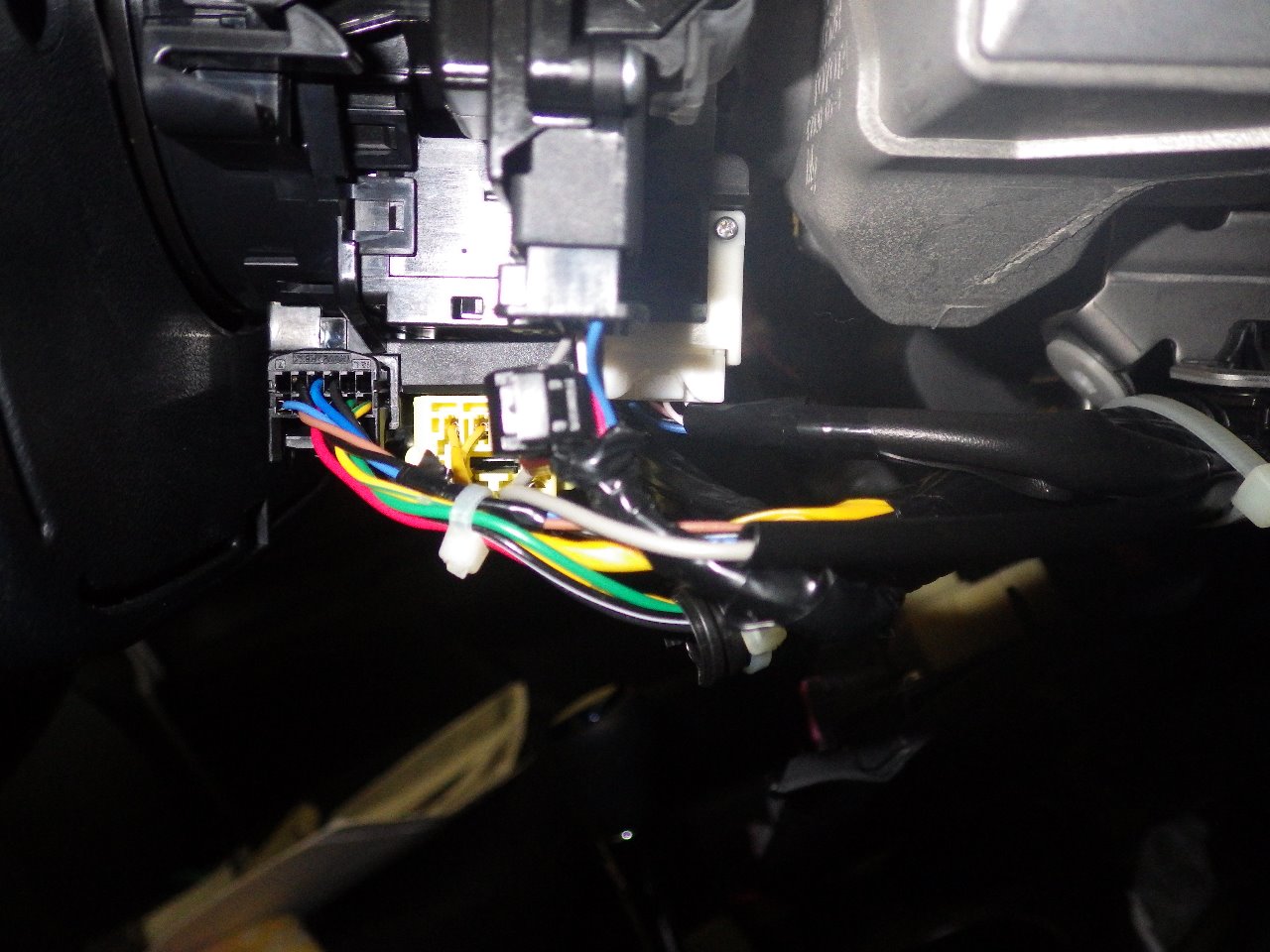

そしてコネクタをセットします。

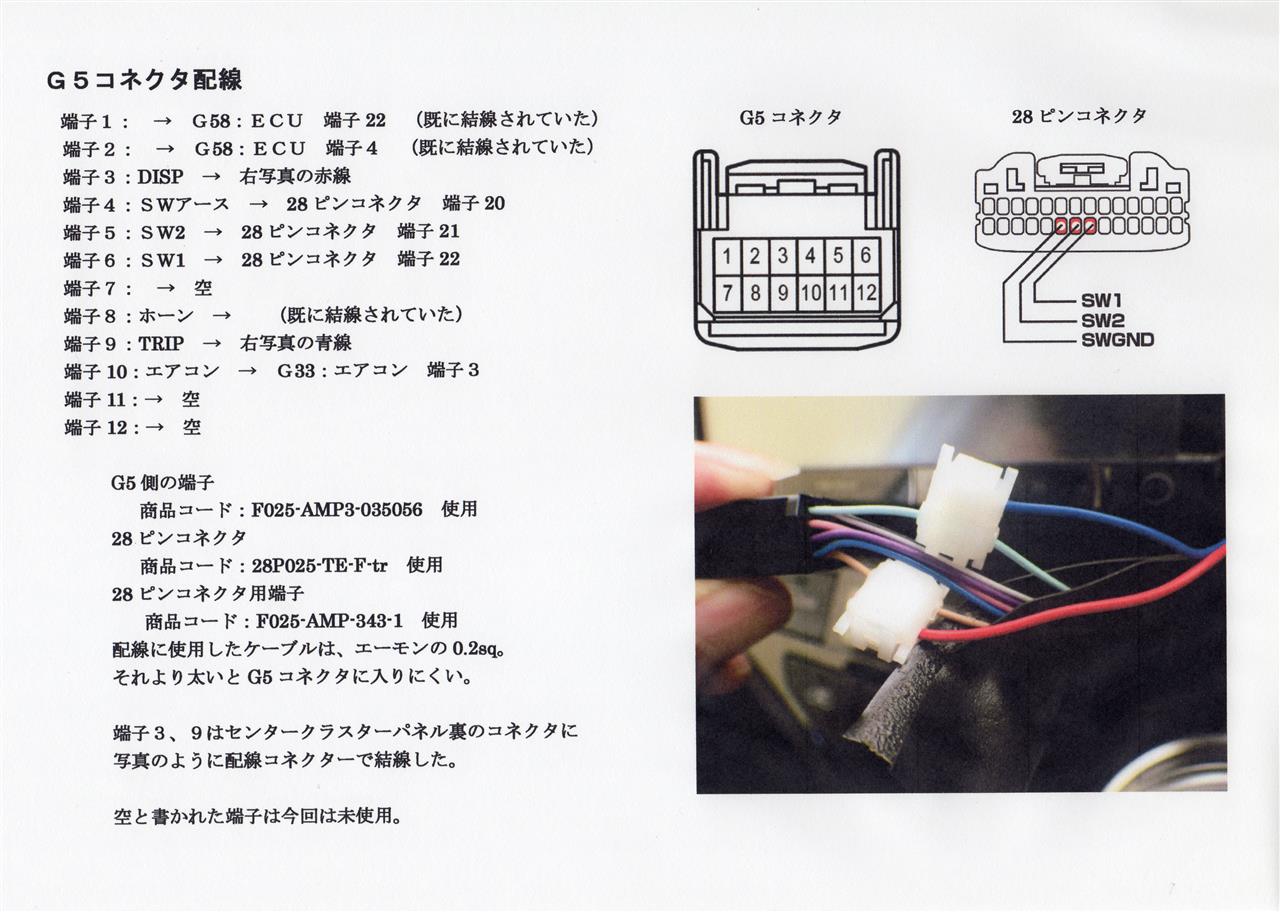

今回の作業を忘備録としてまとめました。

コネクタや、端子の規格が分からずに結構苦労しましたが、

部品を集めたら、案外簡単に配線は出来ました。

ここまでやっちゃうと、ステアリングスイッチも付けたくなりますねえ。
