2017年10月10日

MFD計画2

MFD計画2 2日目。

とりあえず、画面出力のサンプルプログラムを触りまくって辿り着いた現状を報告。

bmp形式のモノクロ画像を作り、それを8バイトの文字の羅列に変換して放り込みます。
それが結構大変…。

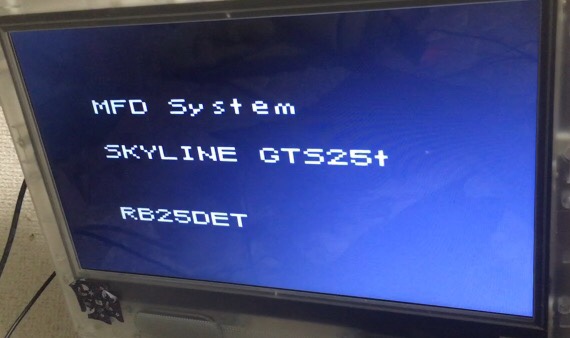

なんとか、オープニング画面ができました。


オープニング画面のあと、適当に文字を表示する画面。

なんとなく適当に文字を並べていますが、なんかこう…カッコいい使い方が思いつきかけているようで浮かんでこない…。

とりあえずこの画面はアイデアが出るのを待って作り直します。

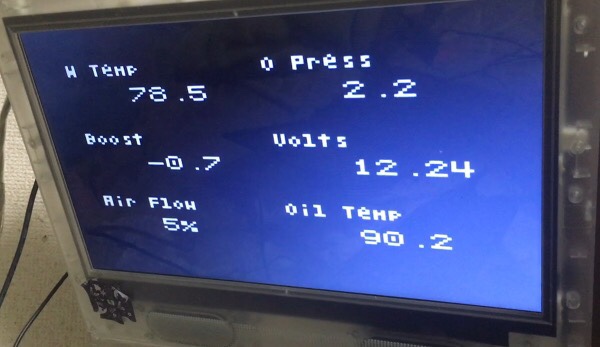

さっきの2つのオープニングが終わると、このようなモニターモードになります。

とりあえず仮の状態として、camp2っぽい配置にしています。

今表示している数値は、まだダミーです。

まだセンサー部分のプログラムを実装していないので…。


で。

R33の25ターボの純正メーター内に入っているブースト計の数値なのですが。

これはブースト値に合わせて正比例で電圧が上がっていくタイプのセンサーなので、楽です。

楽と言っても…電圧値をブースト値に変換するのは結構面倒でした。

Excelを使って計算式を作り…

ブースト計実装完了!


で、ついでに似たような構造のエアフロ使用率も実装しましたが…。


水温センサーの抵抗値が曲線で、式変換が難しい…。
まだ実装に時間が掛かりそう…?

油圧は2〜8キロ時が正比例なのに、0〜2キロ時はセンサー値が大暴れしています。

実装するとすれば2キロ以上は簡単なのですが…。


油温については純正センサーが存在しません。社外のものを取り付けて値を読み取らねばです。

空燃比もちょっと先になるかな…


で、今出来そうなのは電圧。

分圧回路を作って…

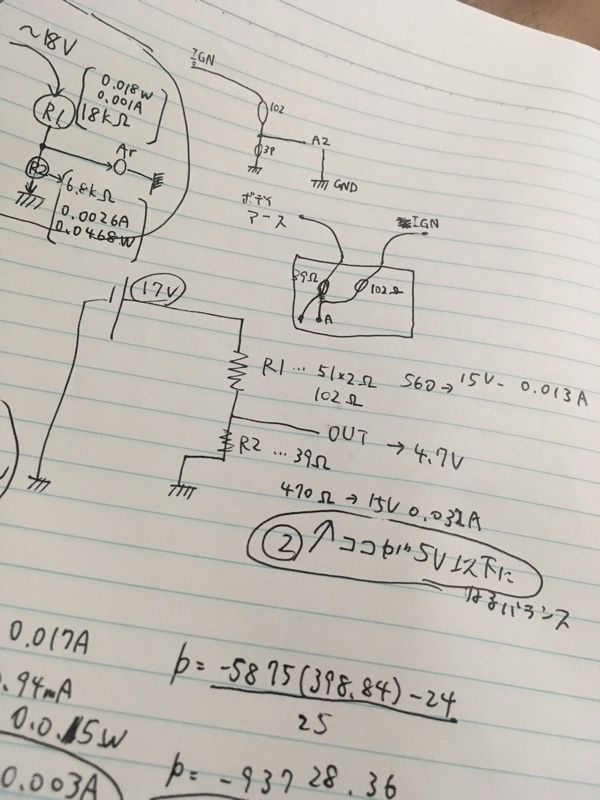

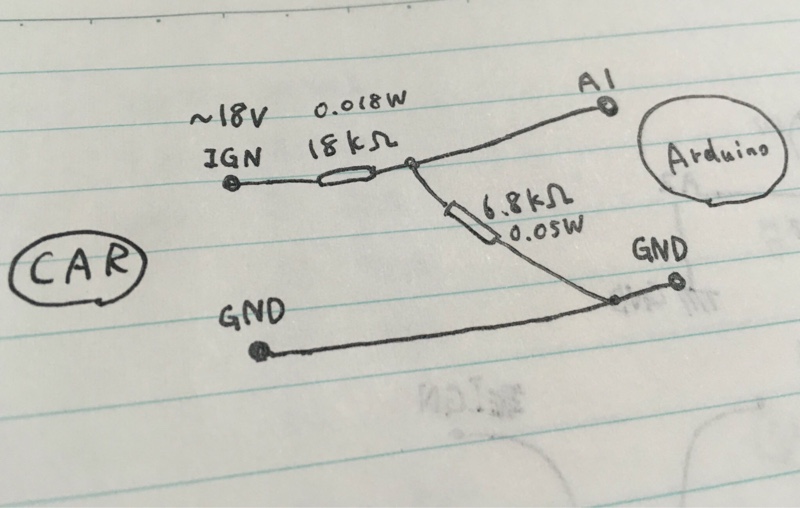

計算によると、このような回路で作れそう…?

よもや、自分で抵抗値なんか決める日が来ようとは。

18ボルトまで測定可能な仕様にしています。

あとはプログラムを書き込めば、ブースト、エアフロ、電圧の3値が表示できる予定です。



んー、しかし。

なんかこう、見やすくてかっこいいインターフェースにするためにどうすればいいか、現在考え中です。


ブログ一覧
Posted at 2017/10/10 00:40:17
