2017年10月06日

エンジンオーバーホール中(`・ω・´)

エンジンオーバーホール中(`・ω・´) 5連ローン入口



ギャラリー「あぁ~! エボⅢが、とんでもね~金額で、エンジンオーバーホールするぞ!w」



ギャラリー「クレジットカードがイカれたのかぁ~!?w」

今日、118マソ払ってきますたw



「なにが起こってるんだ!? 気が変になりそうだぜ!?w」

とりあえずは、ヘッド側は、オーバーホールのみにしました

ポート研磨や燃焼室加工は、費用が高いうえに、効果もイマイチらしいのでw

東名のコンプリートエンンジンでも、4G63は燃焼室の形状が良いため、軽い段付き修正のみで済ませるみたいです

腰下は、ガッツリ行きました

HKS 4G63 鍛造ピストン φ85.5

セラコート ピストンコート

ピストンピン WPC+ハイパーモリショット

コンロッドメタル WPC+ハイパーモリショット

クランクシャフトメタル WPC+ハイパーモリショット

クランクシャフト全体 WPC

コンロッド全体 WPC

コンロッドフルフロー加工

シリンダーホーニング ボーリング

オイルポンプ新品

オイルポンプギア WPC+ハイパーモリショット

インタークーラー  Flex放熱塗装Ver3ブルー インタークーラー内部洗浄

ヘッドオーバーホール

インジェクター洗浄オーバーホール

強化タイミングベルト 強化バランサーベルト交換

HKSメタルガスケット 1.6mm 交換

エボⅢRSレリーズフォーク WPC

ほんでもって、本日の高級オカズ(`・ω・´)シャキーン















HKS 4G63 鍛造ピストン φ85.5

ピストンサイドは、モリブデンコーティング ピストントップは、ニッケルコーティング

付属の説明書見ましたが、ピストンリングには、チタンコートがされてるみたいです

WPCを掛けると、ニッケルコーティングが剥がれてしまうそうなので、ピストン本体には、なにもコーティングしません

ピストンリングに、WPC+ハイパーモリショットをやる予定でしたが、すでにチタンコーティングやモリブデンコーティングが施されているみたいなので、これもコーティングはしない予定です

付属のピストンピンは、なにもコーティングがされてないようなので、WPC+ハイパーモリショットをやる予定です

メタルも東名の強化メタルにWPC+ハイパーモリショットでもやろうかなと思いましたが

強化メタルにコーティングをすると性能が悪化するみたいです

東名強化メタルなどは、そのまま使うほうが本来の性能を引き出せるみたいです

今回は、純正コンロッドメタル、純正クランクシャフトメタルに、WPC+ハイパーモリショットを施工予定です



新品のオイルポンプを頼み、中のオイルポンプギアにWPC+ハイパーモリショットをやる予定です

ニッサンだと10万㌔に1回交換、GT-Rなどもよく壊れるそうで、社外の強化オイルポンプを組むのが定番だとかw

オイルポンプが逝くとエンジンオイルが回らなくなるため、焼き付けを起こしエンジンブローします

まあ、4G63だとオイルポンプ破損だとか、交換したとか聞いたことないけどw 念のためw

これで、油圧強化w



HGD-タ「まさか、このオレが、限度額ギリギリまで、追い詰められる事になろうとはなw」

ちょい気になったので、持っていた本で、エボ純正品の実力を調べました





エボ1~10まで、すべて純正品のコンロッドは、鍛造です

エボ4からは、ショートピニング加工がされ、疲労強度が15%増してるそうです

それ以降も、軽量化と強度アップが図られいる模様

純正で、300PS近くあるのだから、当然ですよねw

ちなみに、グーグルで調べましたが、4G63のコンロッドの折れ、曲がりなどは、1件も見当たりませんでした

以外に、優秀なほど頑丈な純正品w

これに、フルフロー加工でピストンの首振りを軽くし、さらにコンロッドボルト、コンロッド本体にもWPCを掛けるので、疲労強度もあがり、摩擦抵抗も減る最強仕様なので、トラブルなど皆無だと予想されます

ちなみに、H断面コンロッドの利点は、軽さ I断面コンロッドの利点は、油圧

H断面コンロッドのデメリットは、メタルクリアランスが少なくなるため、焼き付きやすく、メタルの寿命が、短くなりやすいそうです

I断面コンロッドのデメリットは、H断面に比べ、重くなることだそうです

純正品で、I断面が選ばれるのは、強度やメタルの寿命などを考えているためらしいです

本格的なレーシングエンジン(F1、WRC、GTマシン等)はほぼ100%が、I断面コンロッドです。

トップカテゴリーの本格的なレーシングエンジンでは、H断面コンロッドなんてもの使っていません。


K-TECH河島エンジン先生のコンロッド講話を聞くと納得です 8分くらいの所から見るとわかりやすいかもw
             ↓






クランクシャフトもエボ5から、高周波による焼き入れで、強度アップが図られています

クランクシャフトもまず、折れ破損とか聞いた事ないですねw

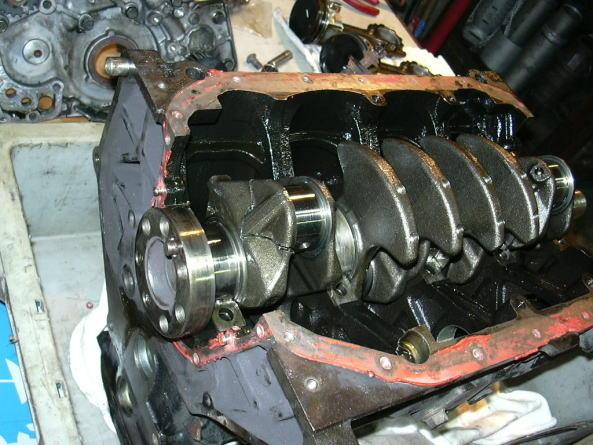

対策品でないシリンダーブロックとクランクシャフトで、エボⅢでクランクシャフト4番にクラックが入ったもの
              ↓

ネットより
新車より競技車一筋で走行距離約16万kmで、途中に1回エンジンをオーバーホールしています。

約340~350馬力の仕様ですので、起こっても仕方の無いトラブルです

エボ5以降だと、強度アップしてるのでこうなることも少ないみたいです

エボ3で、対策シリンダーブロック頼むと専用のクランクシャフトでエボ9MRのクランクシャフトが付いてきます

私は、以前エンジンブローして、対策シリンダーブロックに、エボ9MRのクランクシャフトに変えているので、耐久性は、安心w

クランクシャフトのトラブルは、これ1件だけ見つけました

後は、おもにピストンの棚落ちによる、ピストントラブルばかりなので、ピストンを今回全面的に、強化パワーアップしたので安心です

これで、壊れたら、HKS 4G63 2.3L KITでも、ブチ込んでやりますよww( ゚Д゚)ウヒョー



「まさか、エボⅢのエンジンオーバーホールがこんないい値段いくとわなw まさに、限界支払いw 直るのは、いつだ!?w」

エンジンさえ壊れてなければw





このホイールをブチ込む予定だったのにw (´;ω;`)
