2008年04月12日
自作LEDナンバー灯！！
こんばんは！SHOP内線、只今開店しました？！
店長の内線です（＾＾；
「自作ナンバー灯LED レシピ」です。
－材料－
・3ﾁｯﾌﾟLED 白 ４粒
・カーボン抵抗 1/2W（抵抗値：240） 小さじ４杯
・一般整流用ダイオード カップ４
・ガラスエポキシ両面銅張積層基板 (中) １切れ
・両口金 （サイズ：8.5mm） ４かけら
合計1880円（税・送料込み）の激安工作です（笑
LED部品の調達に「こりす堂」さんを利用しました♪
今回使用するLEDは3ﾁｯﾌﾟLEDです。
ソウルセミコン製
60mA(20mA×3) 4000mcd 2.8～3.6V 120°
直列２個配置ですので、抵抗1/2W（抵抗値：240ｘ2）を使用します。
抵抗値は･･･抵抗（Ω）＝（電圧差：BATT－LED）÷（電流A）で計算し求めます。
| 画像はクリックすると拡大します |
 |
①

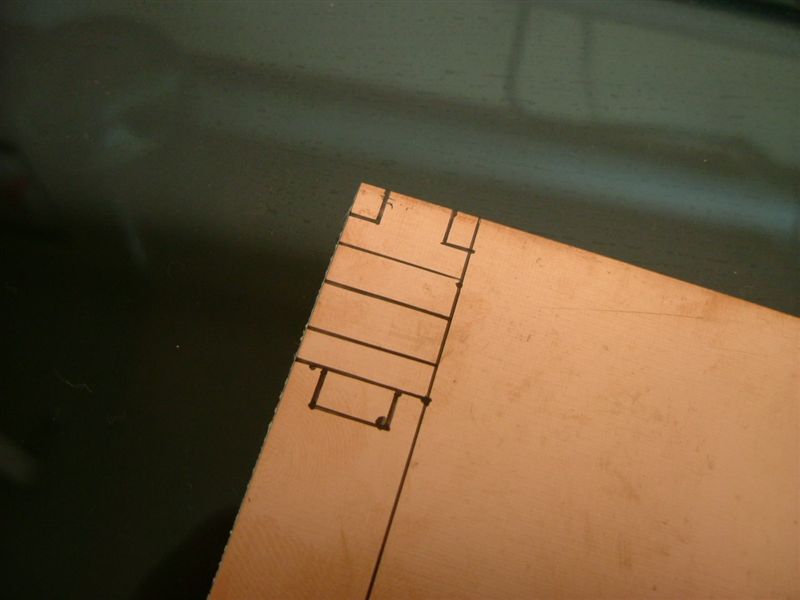

まずｶﾞﾗｴﾎﾟ基盤に罫書きを行います。
サイズは18ｘ14に、両端子部の突起5ｘ5です。
| 画像はクリックすると拡大します |
 |
②

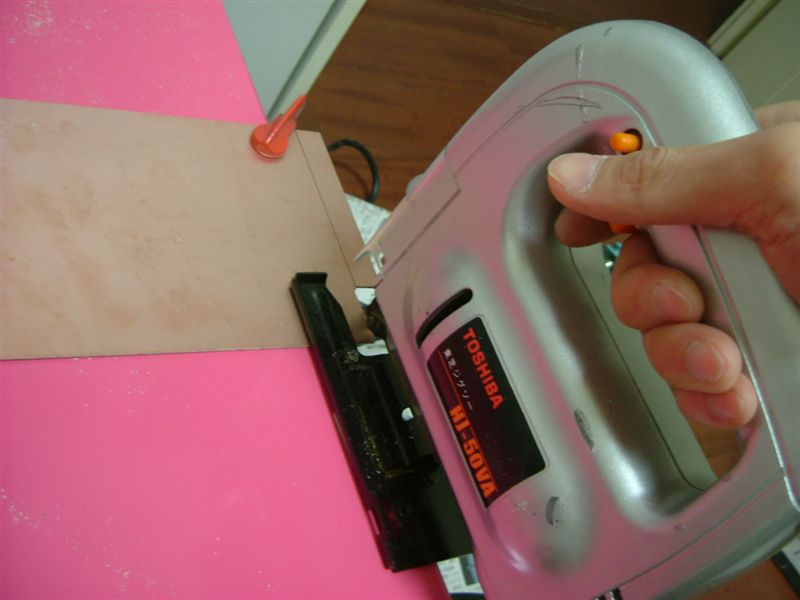

ジグソーで、ガガガッっと切っていきます。
指を切らないように注意して下さい。（＾＾；
| 画像はクリックすると拡大します |
 |

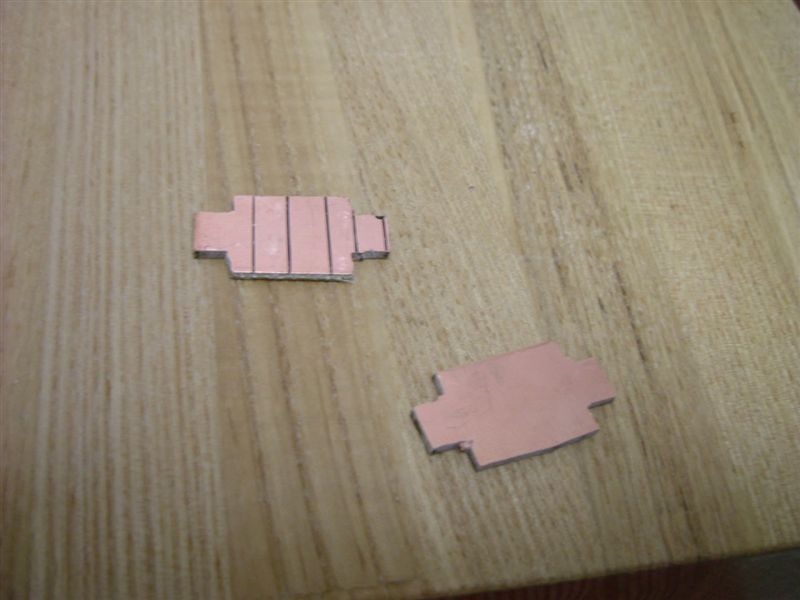

③
基盤を切り終えました。
形が悪いですが、あまりツッコまないで下さい。
(ノ°▽°)ノﾎｯﾄｲﾃ
| 画像はクリックすると拡大します |
 |

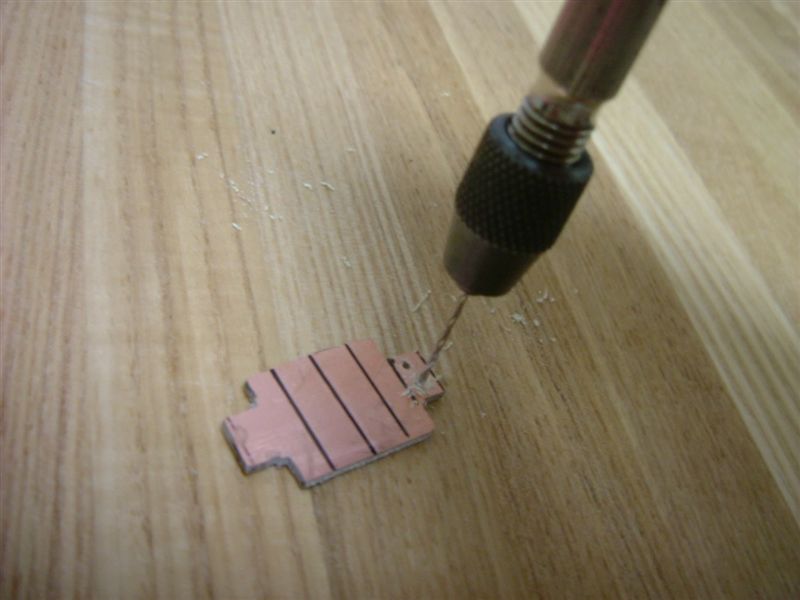

④
切り終えた基盤に、抵抗とダイオードを取付ける穴を開けます。
ここは慎重に、ピンバイスで0.8mmの穴にします。
| 画像はクリックすると拡大します |
 |

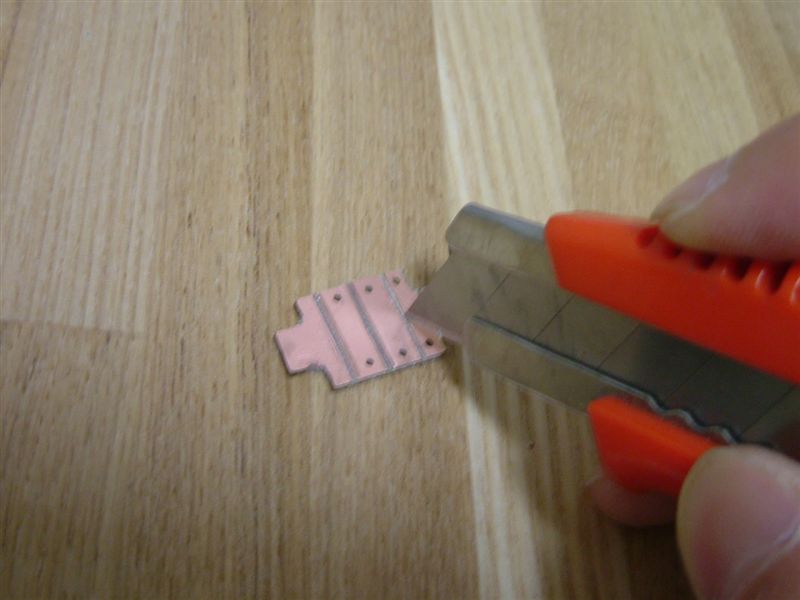

⑤
次に基盤の表面に溝を切ります。
LEDを取付ける位置を考えて基盤の割付をします。
慎重な作業が続くので、一旦休憩でもしましょう！
∥wc∥ ヽ( ´ー`)ノ スッキリ♪
| 画像はクリックすると拡大します |
 |

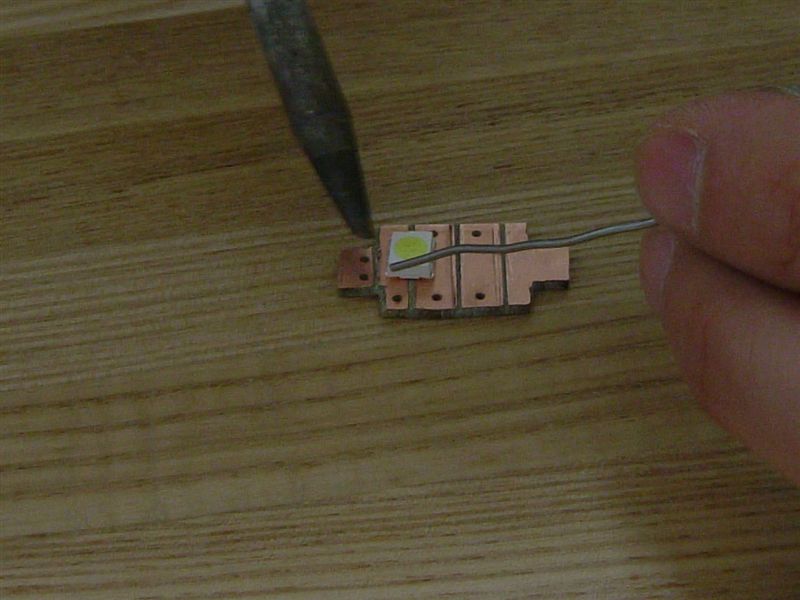

⑥
それでは、LEDを半田付けします。
LEDは熱に弱いので、素早く取付けます。
| 画像はクリックすると拡大します |
 |

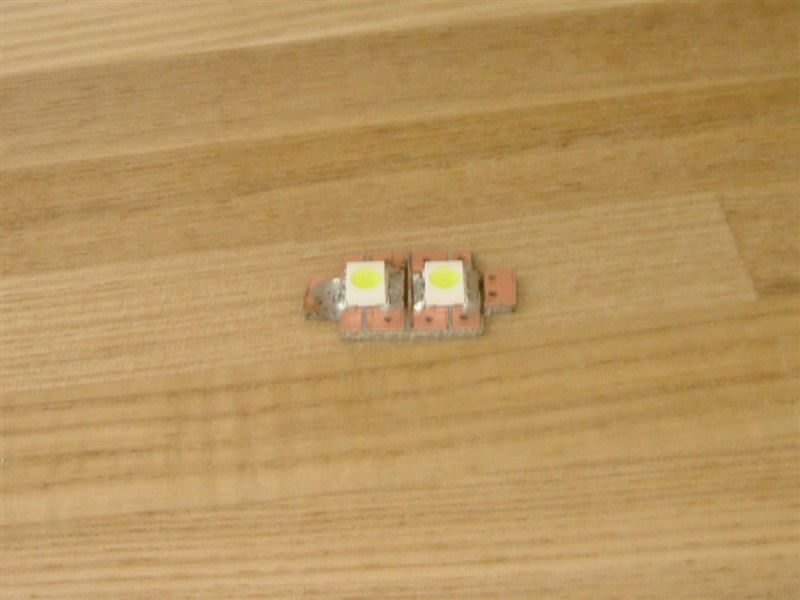

⑦
LEDの取付けが完了しました。
素人作業なので、ニミクイ部分はご勘弁下さい（汗；
| 画像はクリックすると拡大します |
 |

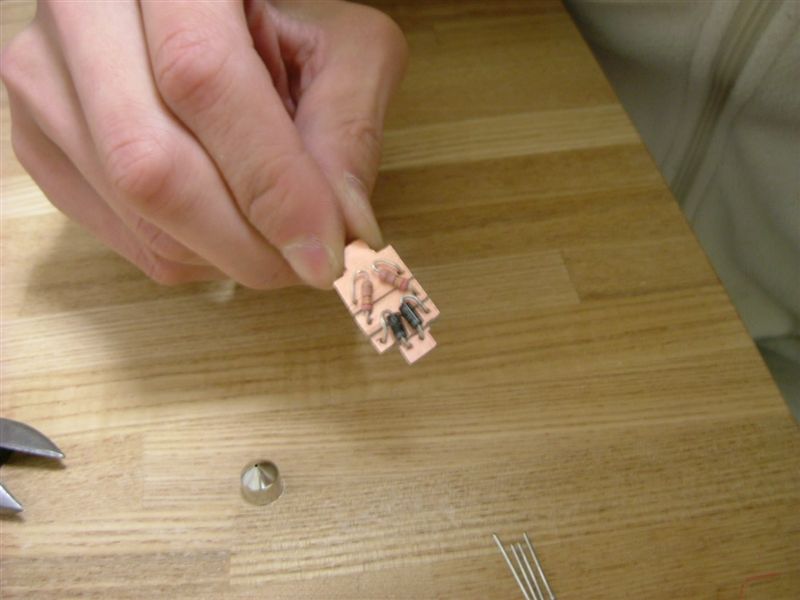

⑧
裏面には、抵抗とダイオードを取付けます。
先程あけた穴の位置に合う様に、線を曲げて付けます。
| 画像はクリックすると拡大します |
 |

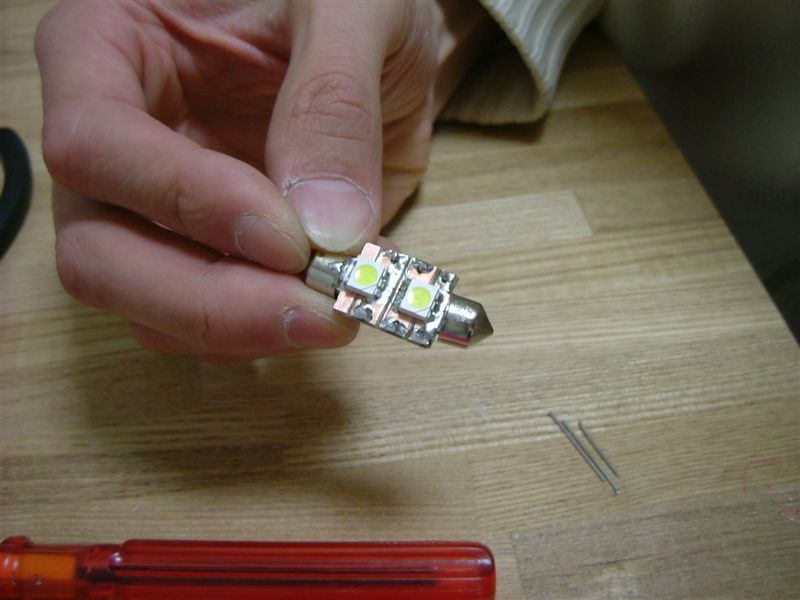

⑨
表側から抵抗とダイオードの半田付けをし、口金を付けたら完成！
長いあいだお付き合い頂きお疲れ様でした（＾＾）
| 画像はクリックすると拡大します |
 |

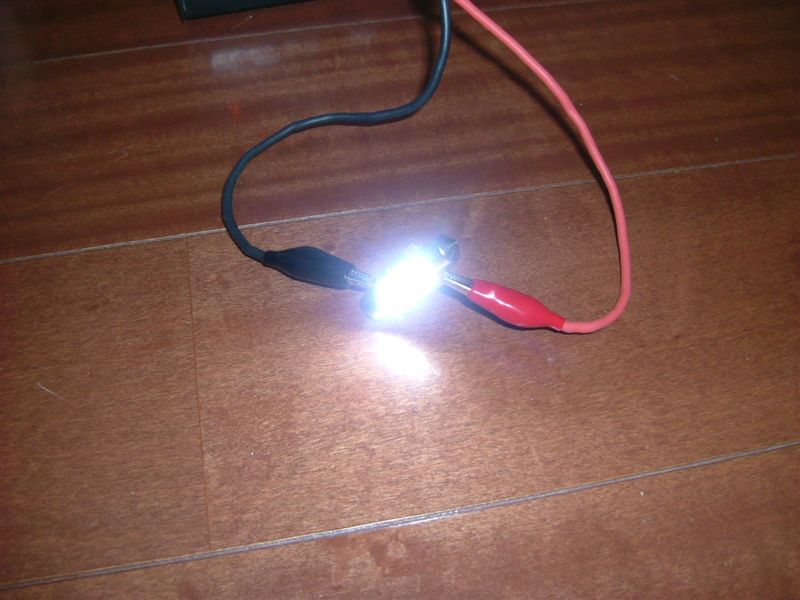

⑩
さてさて、点灯試験です。
さすがﾁｯﾌﾟLED、明るさ・白さ共に素晴しいです（＾0＾）ｷﾚｲﾀﾞｰ
明日、実車に付けてみて確認するのが楽しみです♪
前回の工作で作ったLEDが、ナンバー灯ケースに収まらなかったのは誤算でした（＾＾；
FluxLEDのサイズが意外に大きかったのです（滝汗；
今回も更なる美白化を求めて、営業を行いました。
土曜日の写真倶楽部ミーに参加される皆様、是非見てやってくださいまし♪（＾＾）
