久しぶりにツーリング企画しておりますので、皆で一緒に楽しみましょう♪
ちなみに今回は温泉で有名な草津へGOします☆彡
意外と知られていないのが草津が絶景スポットだということ！！
←ブログ下の方に写真あり
温泉も素晴らしいですが、景色も最高なのでツーリングにももってこいですよ♪

日程
6月18日（日）→雨の場合6月25日（日）
集合場所：榛名山頂駐車場（ 群馬県高崎市榛名湖町８４５）
集合時間：朝９時出発（途中合流可能）

メンバー（10名前後募集中です！気軽にメッセ下さい）
姫沙羅（RX-7）
カプスイさん（スイスポ）
おいちさん（GTRorビート）18日のみ
七咲さん（チェイサー）
イケさん（RX-7orVIVIO）25日のみ
アルさん（RX-8）
起動第三課さん（ブルーバード）25日のみ
ちくわさん（S14）18日のみ
NAOKIさん（アルトワークス）
やーかーんさん（シビックタイプR）18日のみ
はおりん（８６）

今のところ上記メンバーとなります。
日程の都合がつかない場合等連絡くださいませませ☆彡

当日の予定です！
９時に榛名山山頂駐車場を出発
↓裏榛名のワインディングを堪能しながら
↓ガソリン給油は吾妻SS（浅間酒造観光センター隣）
１０時に白根山ロープウェイ山麓駅に着
↓トイレ休憩まで
草津白根レストハウスに１０時半着
↓湯釜観光１１時半まで
↓昼食タイム（１３時まで）
横手山ドライブインに１３時半着
↓
フリータイム
↓１４時半まで（スカイレータでの絶景or国道最高地点GO）
１５時に天狗山レストハウス（天狗山第一駐車場）
↓
１次解散
↓
温泉街でフリータイム
↓
完全解散

途中合流の方は時間合わせて直接ドライブインへお越し下さい☆彡

※注意
・給油スポットは現地でお知らせします。
・山頂は2000ｍ越えですので平地より気温が10℃以上低いです。
軽めのダウンジャケット等ないと後悔すると思いますｗ
・白根山はところどころ硫化水素（毒ガス）吹き出てますので腐乱臭したらあまりクンクンしない方がいいと思いますｗ
・現在の火山活動は噴火警戒レベル２です。なので噴火しても責任はとれません(>_<)
気になる方は防塵マスク、ヘルメット等持ってきてくださいｗ
駐車禁止領域等は把握してますので停めないように現地で指示します。

火山はリスクもありますが、恩恵もありますので、ルールを守って楽しみましょう！！

ツーリングルートになります。
榛名山山頂から裏榛名経由で白根山ロープウェイ山麓駅へ向かいます。

白根山ロープウェイ山麓駅から横手山ドライブインへ。

横手山ドライブインから天狗山レストハウスへ。（天狗山第一駐車場）温泉街へはこちらに車を停めて向かいます。

絶景スポットの写真を☆彡
今回は湯釜が火山規制で見れないのでごめんなさい(;_;)

こんな感じで規制中☆彡

国道最高地点（標高2172ｍ）
国道最高地点からの景色
途中の道

温泉街

川がエメラルドグリーンの温泉(>_<)


こんな感じですね♪
やりたいことありましたら可能な限りスケジュールに組み込みますので連絡くださいませ☆彡
それではヽ(*´∀｀)ノ

皆さんお久しぶりです☆彡
長らく更新できていませんでしたが、やっとという感じでｗ

今回は痛車天国２０１７目指してRX-7のグラフィック変更をしましたので、製作話をまとめたいと思います！

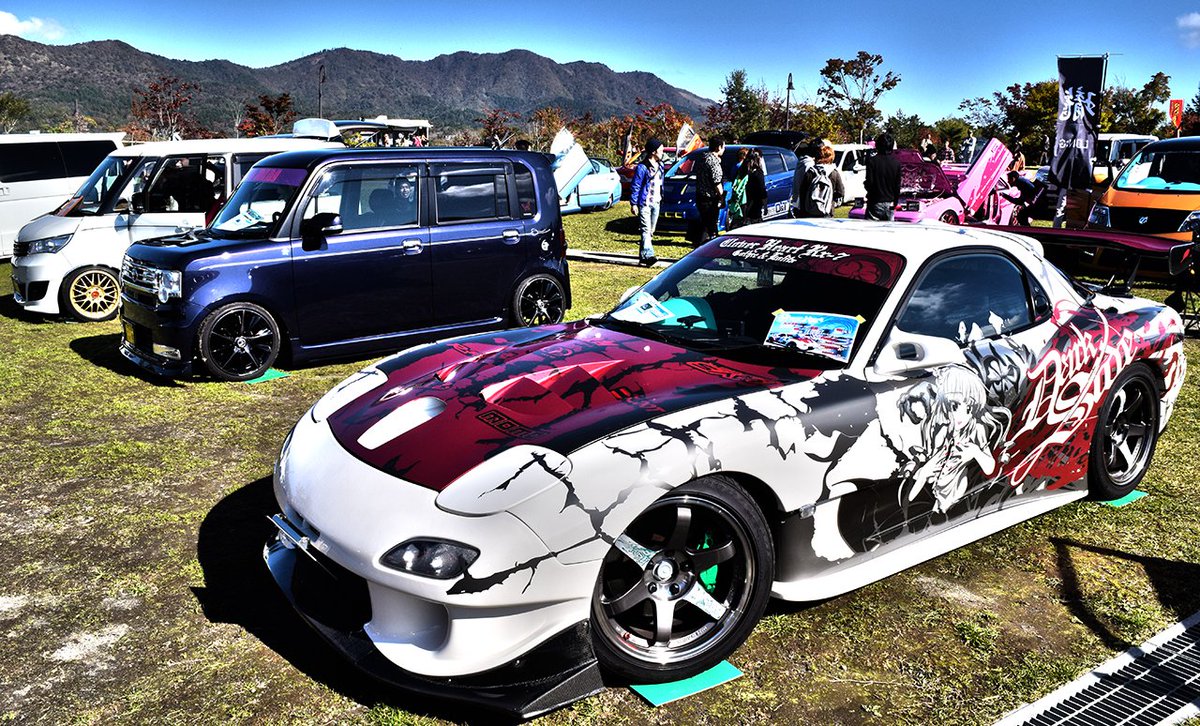

ちなみに前回の仕様は…
こんな感じで、今回はサムネの通りに変更しました☆彡
フルラッピング仕上げです。
前回の製作まとめはこちら☆彡

ちなみに仕様はFGOのティアマト（ビーストⅡ「第二の獣」）です。
どんな娘かというと…

こんな感じで７章のラスボスです。※FGOアプリより引用
設定上メチャ強ですねｗ
ボディデザインはこの娘の権能の一つケイオスタイド（混沌の海）をイメージしています。

背景の赤黒い海（聖杯の泥みたいなやつ）ですね。
ティアマトちゃんはこの海の中では魔力が無限に供給されるようで、デザインに組み込みたかった要素の一つです。

そんなこんなでイメージをまとめるとこんな感じになりました☆彡
ラフデザインなので汚い部分も多いですが(^^;
今回は印刷仕上げではないので適当で大丈夫ｗ

今作デザインするうえで意識した点は、
1．シンプルに作品感を表現する
2．ワイド＆ローな車体、曲線美を活かす
この２点です。
基本的には前作と同じ内容なのですが、
それをさらにブラッシュアップした感じですね。

まず１についてです。
・ケイオスタイドの禍々しさを表現するため、車体色は特殊フィルムの赤にする。

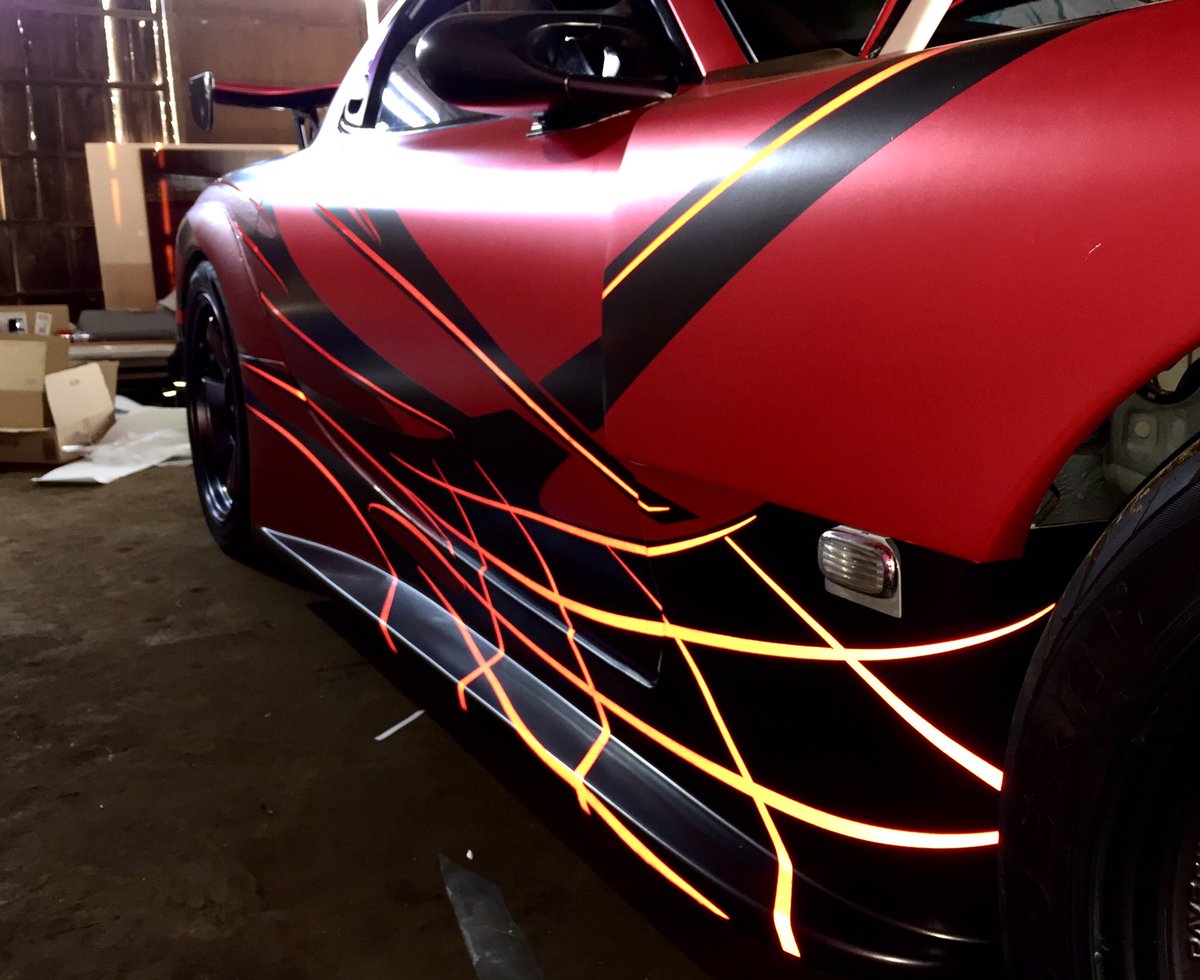

・RX-7に魔力が供給されているイメージを再現するため、車体下の黒（ケイオスタイドの海）から魔力を吸い上げるイメージのデザインにする（魔力の表現は反射レッドのフィルムで再現）

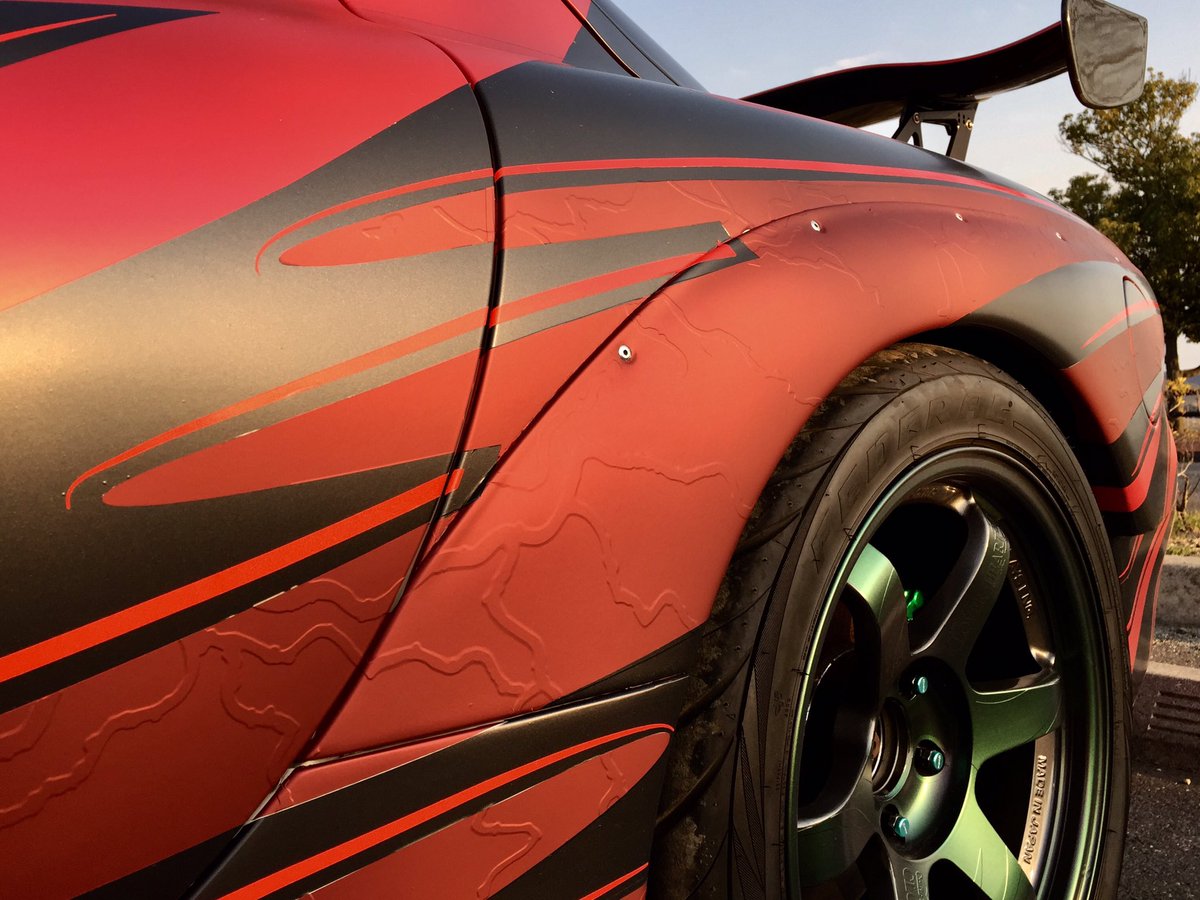

RX-7の車体に血管風のエンボス加工をし、供給された魔力を取り込むイメージに仕上げる。

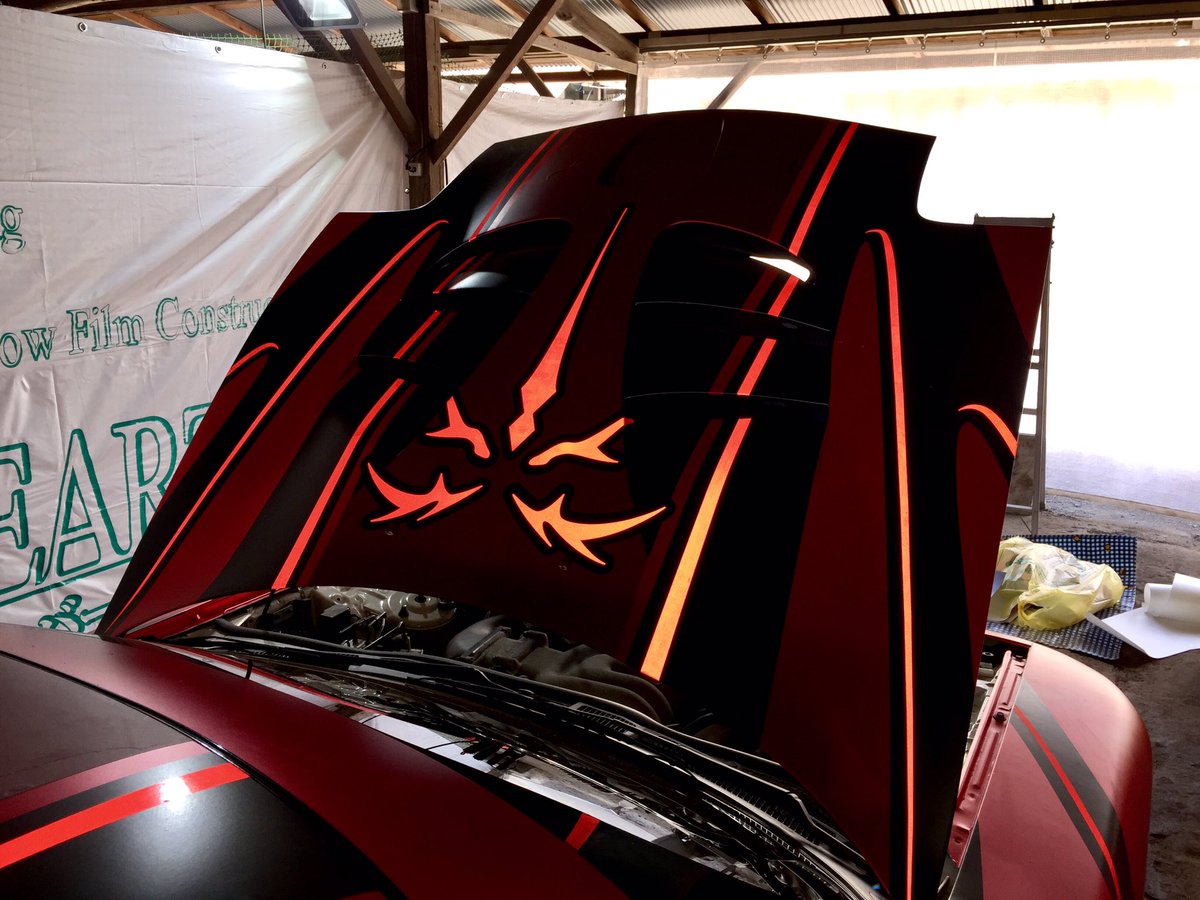

・ティアマトちゃんのお腹の模様をボンネットに☆彡

こんな感じですね(>_<)
自分以外？？？な話ですがｗ

次に２についてです。
・サテン系のフィルムでフルラップすることでボディの視覚的な白飛びを抑え塊感を出す。
・サテン（半艶）で、塊感を出しつ陰影でボディラインを強調する。

・ボンネット、ルーフ、リアのデザインを繋げることで、視覚的に低く見せる。
ルーフ周りを寝かせてみせてスポーツカー度を強調しています。

最近はレーザー彫刻等も行っているため、せっかくならと小物も用意してみました☆彡

FGOのGrandOrderエンブレムです☆彡こちらをリアに(^^)

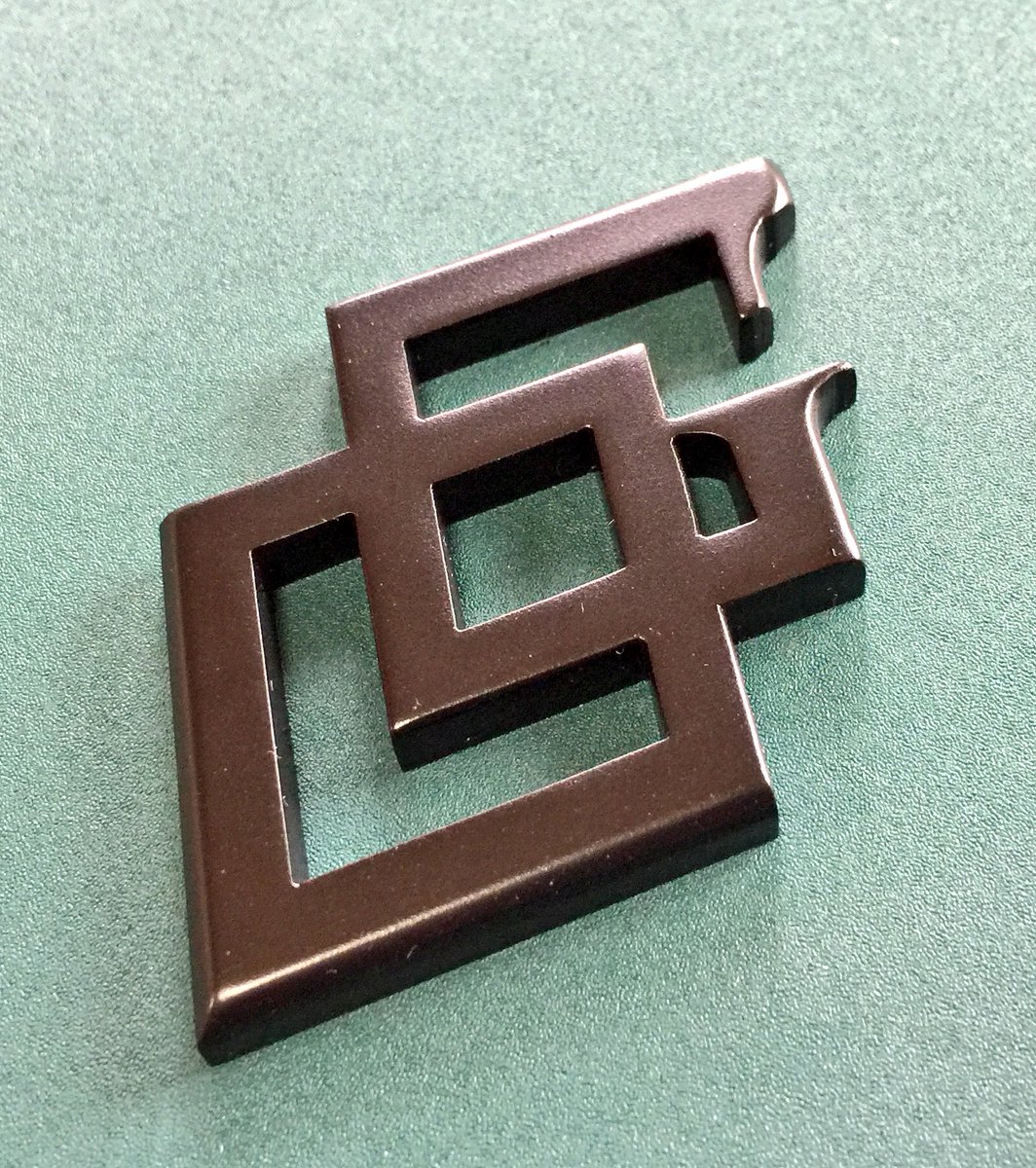

続いてティアマトちゃんのシンボルマークのエンブレムも☆彡

禍々しい仕上がり(>_<)これをリアピラーに装着！
これで完成ですね♪

続いては技術的なポイントを☆彡

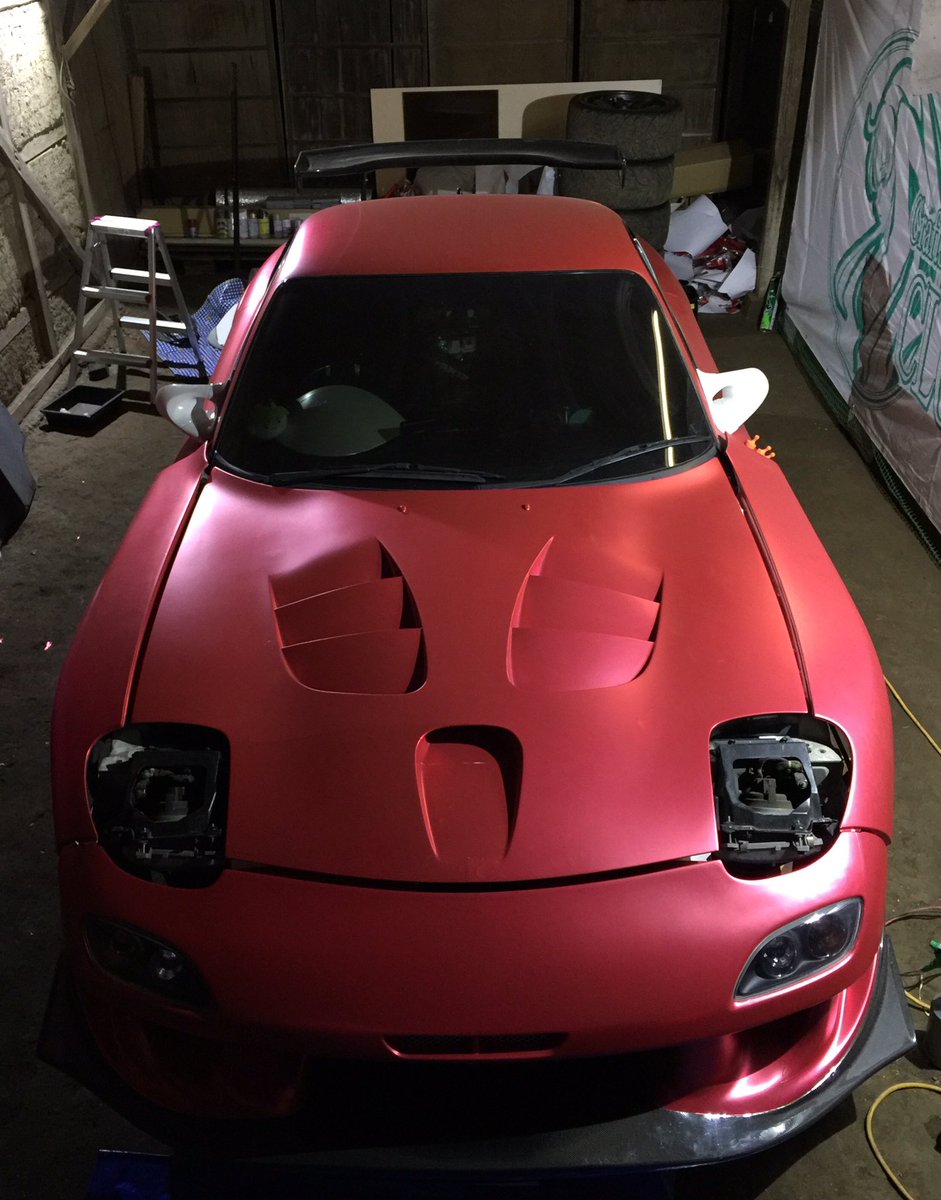

まずはサテンレッドクロームのラップフィルムでのフルラップを(^^)

このフィルムはクロームレッドを半艶にしたものでメッキ感を抑えつつも目に刺さるような発色が見所ですね！光沢もしっとりとした上品なもので見てて飽きない色味になっています。
クローム系なので、施工は難しく、価格も高いのがネックですが、インパクトは大ですね！
写真よりも実車の方が色味がいいですｗ

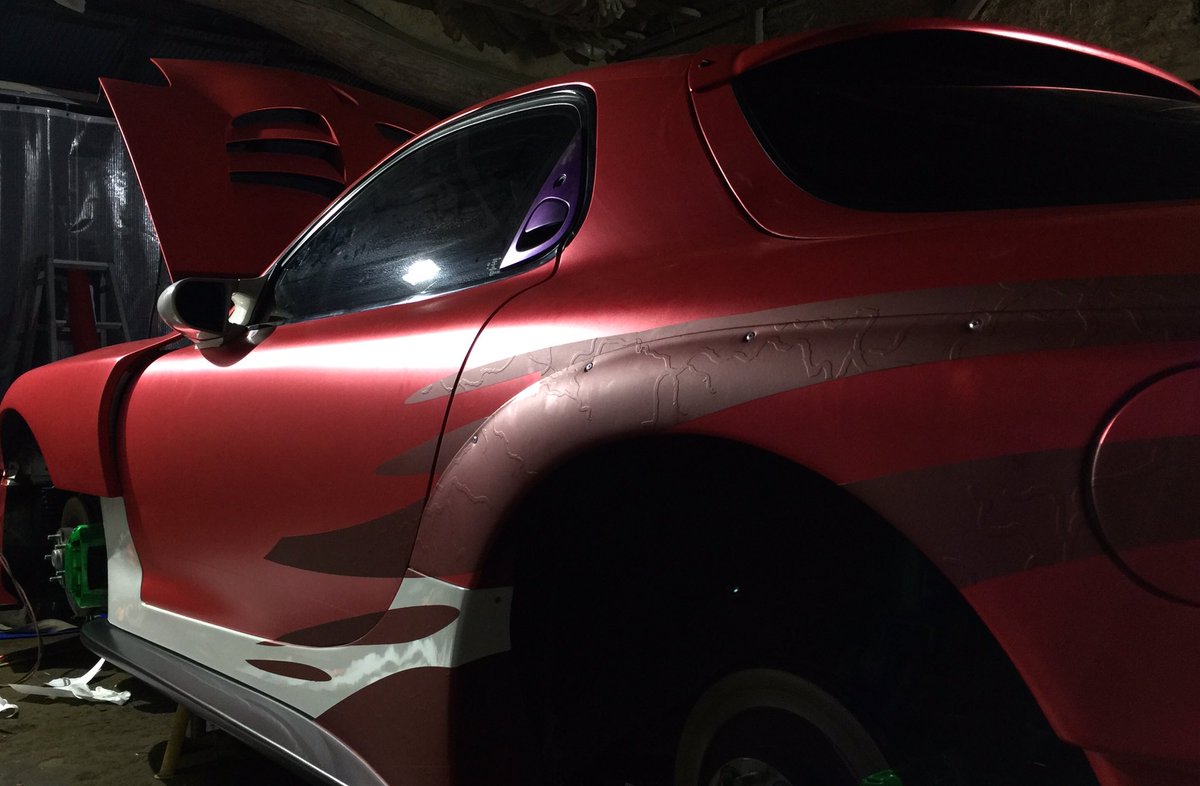

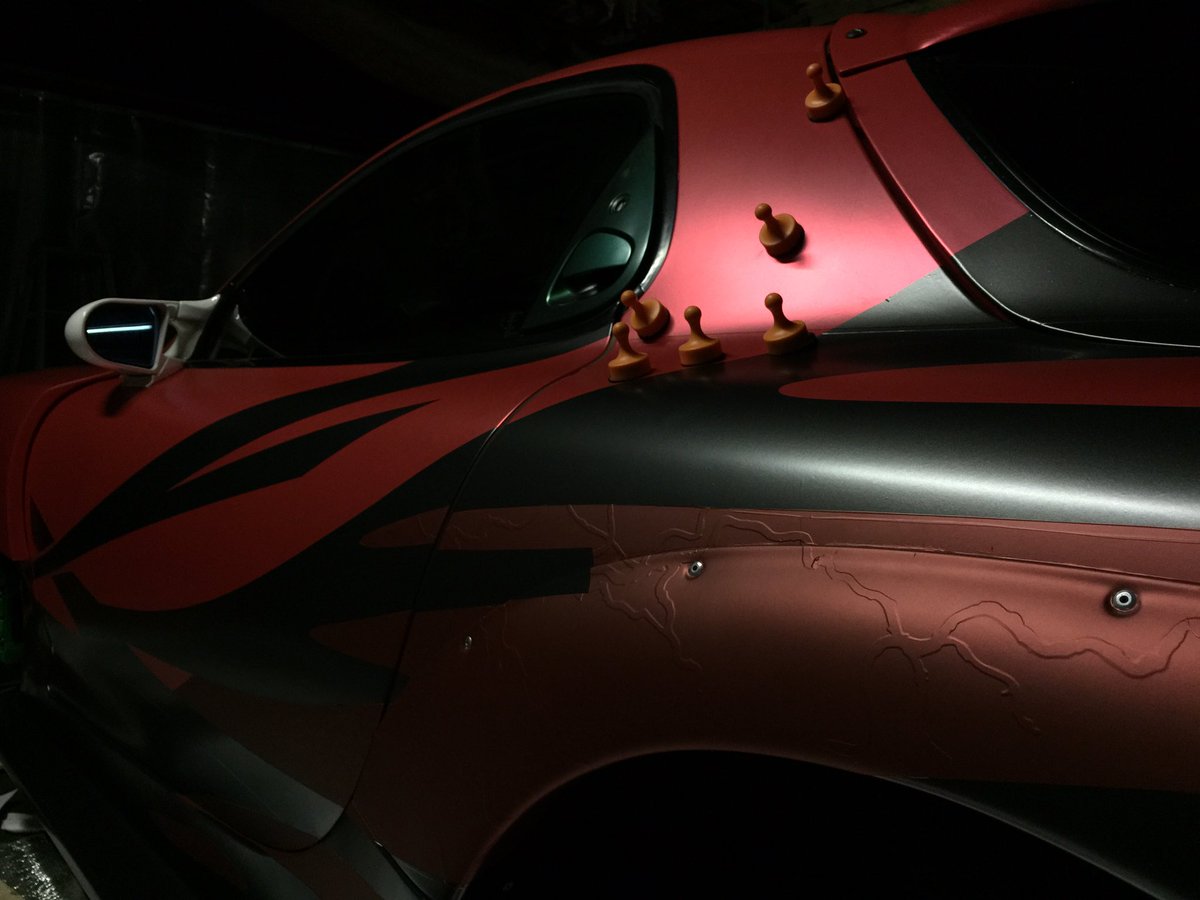

柄入れについてですが、今作はラップフィルムを用いた多色カッティングで仕上げています。血管エンボスを入れた関係で、フィルムの重ね合わせは意図しないボコボコが出ないようにすべてパズルピースのようはめ合わせで作っているので、１ｍｍのズレも出ないように丁寧に施工しています。

車体が曲線MAXなので正直失敗するかもとヒヤヒヤ(^^;

これが完成品ですね♪

無事隙間にジャストミートできましたｗ
フィルムの厚みも揃えてあるので段差もなく見栄えよくできましたね♪耐久性もばっちりです。

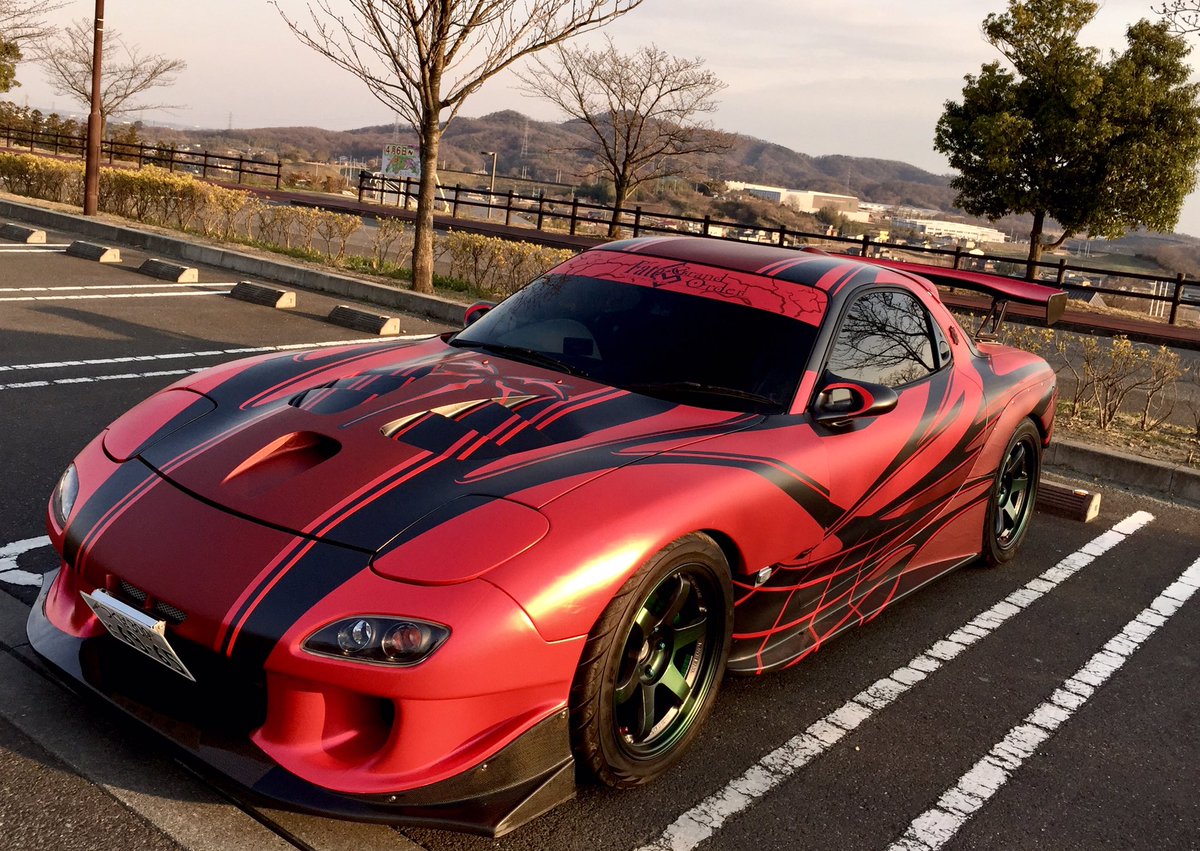

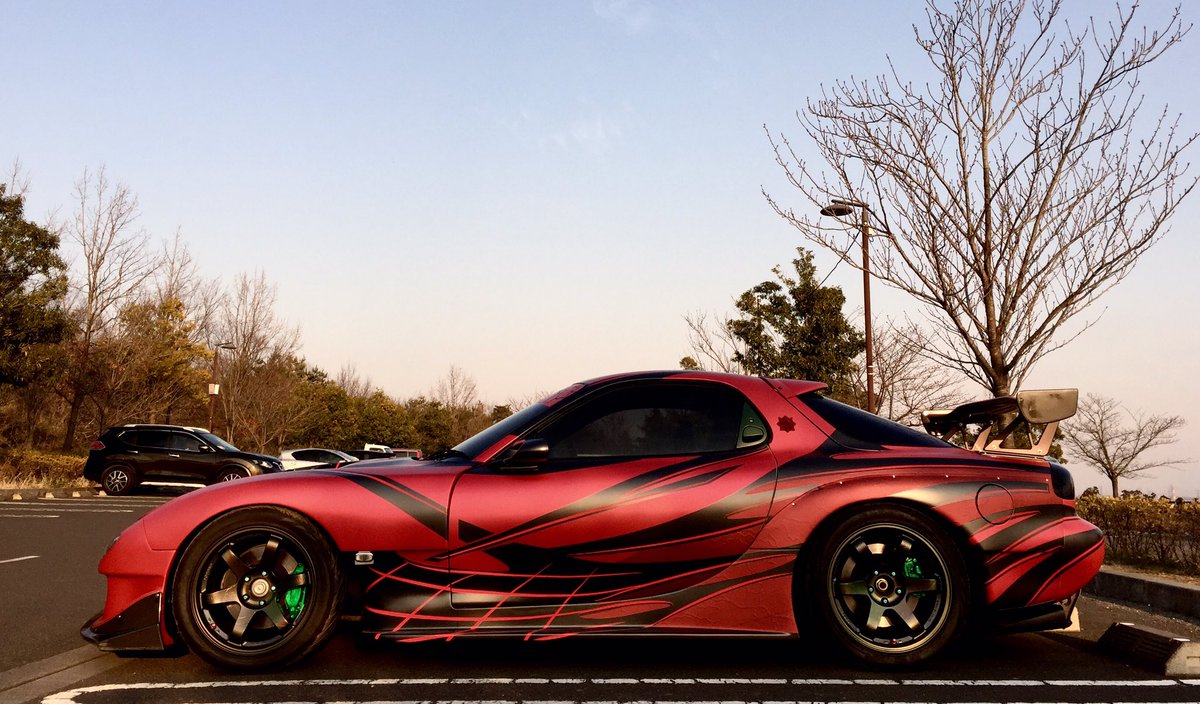

それでは全体像を☆彡



色味はこれが実車に近いかな！？

周りの環境光で色味が変化しますので興味ありましたら見てみてください☆彡

最後に…
生命を生み出す海そのものであるティアマトは地球創世記の真エーテルを循環させている為、この海の中では魔力は無限に供給される…
という訳で、うちのFDは理論上馬力無限！燃費無限！仕様になったのだ！！！
しかし、ドライバーが残念なため、大幅に弱体化している模様…


近場の出展イベントは
4/9日のつくば国際EX（参加台数かなり少ないのでみなさん参加してくださいｗ）
5/21日のひめたまを予定しています。
5/27日の榛名セブンデイ 2017は悩み中…

今後のバージョンアップ予定は
ポジションライト、サイドマーカーのスモーク化
リアにキャラ絵カッティングの施工ですね。

これがラフで…

こっちがペン入れ済み。腰上のみ使用
敵キャラなので資料がないですねｗ
ひめたままでに影入れまで済ませて施工したいです♪
ここまで行けばひとまず完全体ということで、
後はアクリル彫刻で資料つくったりで見せ方を工夫していければと思っています。

そんな感じで今年もツーリング企画とか出来たらいいな！と思ってますのでまた一緒に遊んでください☆彡
それではでは！

今回のブログはレーザー加工機の運用状況と、今週土曜日開催予定のビーナスラインツーリングについてです(^^)
今更ですが、自分のブログって文字大きすぎなんじゃないかな？と最近気にしていますｗ
４Kディスプレイに変更したので感覚がわからないです(^^;
見づらかったら申し訳ないです。


それでは、レーザー加工機についてのお話です☆彡
※今回の内容はメモとしての意味合いもあるので、自分以外理解できない点があると思いますが、ご容赦願いますm(_ _)m

前回のブログから１ヶ月ちょい経ちまして、レーザー加工歴２ヶ月となりまして、現在の技術的な状況報告をさせていただきます。
前回は、BMPデータ（網化）がソフト的な不具合で、上手く扱えず、彫刻ができないというお話をさせていただきましたが、この問題はメーカーに問い合わせしたところ、即解決することができました(^^;
国産メーカーで本当に良かったｗ
原因は自分のPCのOS（WindowsVista）の不具合みたいで、XP互換で実行したら無事解決いたしました(>_<)

という訳で、今月はBMPデータでの彫刻に力を入れさせていただきました☆彡


それでは、アクリル彫刻の製作過程を☆彡
（イケさん犠牲になってくださいｗ）
1.こんな感じでデータの元になる写真をこっそり調達！


2.Photoshopで彫刻用のBMPデータを制作します。
※BMPデータは形式的にみんカラにアップできなかったので、
無理やりJPG形式に変換しています。完成品から見た目が遠ざかってしまいましたので、目安程度に…
レーザー加工機は緻密な網点を表現をするほど、構造的に濃淡の階調表現が苦手になるので、いかに階調幅を狭く且つ色が潰れないように画像処理するかがポイントとなります。
※スクリーン線数を落とせば一つ一つの網点が大きくなるので、熱による傷がつけやすく、階調表現が得意になります。その代わりツブツブした見た目になるのが欠点です(^^;


3.レーザー加工機にデータを出力します。
※レーザー加工の出力条件はマシンスペックと材質によって異なってきます。
それぞれの機械に合わせたセッティングが必要となってくるので注意です。
今回は、マシンスピード３００、出力８０％、解像度１０００dpi、スクリーン線数１２０lpi
※２番で階調幅を狭く且つ色が潰れないように画像処理すると記載しましたが、その理由は、階調幅があると暗い部分を表現しようとセッティングした時に、明るいところが掘れすぎてしまい、彫刻した絵柄の色の境界に段差ができてしまうためです。←立体感を与えたい場合は意図的にこの特性を使ったりもしますｗ


4.こちらは失敗作(^^;
出力データの処理が違うので単純に比較できませんが、メーカー推しのセッティングで作ったものになります。ちなみにスクリーン線数は６０lpiです。
網点が大きくツブツブした見た目となってますが、その代わり、階調表現がしやすくなっているのが特徴です。
※後、重要なことですが、アクリル板には押し出し板とキャスト板の２通りの種類（製法の違い）があって、こちらが押し出し板、３番がキャスト板で作っています。
それぞれの性質ですが、押し出し板はホイールで言う鋳造、キャスト版は鍛造といったイメージですｗ
押し出し板は柔らかく、レーザー光で溶けてしまうので、彫刻した際の発色が悪く、一般的にはキャスト板が使われています。ただキャスト板の方はお値段倍くらい高いですｗ

個人的には網点が大きいと階調表現できても細かいデザインが潰れてしまうという欠点があったので、いろいろ試作を行って、３.のセッティングにたどり着きました(>_<)
このセッティングでしたら、極め細かさと階調表現を限りなく損なうことなく表現できるのでGOODなやり方かとｗ
ただ難しいですが…


お次は同じような手法（網化データ）で作ったアクリルキーホルダーについてです♪
こんな感じ☆彡
色に濃淡をつけたい場合はこの手法で作ります(^^)
毛先が折れているのは、この間ケツぽっけに入れたまま勢いよく座ったからですｗ
こいつは、サンプルで厚みが薄いのもありますが、
一番はデザイン上の問題ですね(^^;
耐久性を持たせるためにはこういった細かいカットラインは避けたほうが良いですね！


続いて、Aiのアウトラインデータで作ったアクリルキーホルダーです♪版権モノだけど、ただの練習なのでお許しを☆彡
色に濃淡をつけない完全に２値化したデータをつくる場合は、ラインがきっちり表現できるこちらの手法がオススメです(^^)
ただ、データはＩｌｌｕｓｔｒａｔｏｒでトレースし直す手間があるので、なかなか価格的な敷居が高くなりますね(^^;
ただ、こちらはウチで作ったカッティングステッカーとデータが共通なので、一緒に作るとリーズナブルに抑えられますね！


Aiのアウトラインデータ続きで、スマホケースとなります♪版権モノですが、自分が個人使用するものなのでお許しをｗ

こちらも上記のアクキーと作り方は基本的に一緒です♪
木製のｉＰｈｏｎｅケースに彫刻を入れたものとなります。
削っただけですと、色がクッキリつきませんので、
染色剤で色つけをし、ニスでコーティングしています。
こいつでポケモントレーナーしていますが今のところ耐久面で不安はありませんね！


木製続きで立体彫刻したキーホルダーを♪
こいつもぺケモンでごめんなさいｗ
ステッカー用で作ったデータが合ったので(^^;
これはMDF板を立体彫刻したものになります(^^)
写真だと分かりづらいですが、彫刻面が台形になるように仕上げています♪
MDF板は木目がないため、加工しやすいのですが、何分安っぽいので、他の木材でも色々やってみたいですね♪


レリーフ彫刻の練習物を一枚♪
写真だと分かりづらいですが、蒲鉾彫り的な感じで彫っています。
今度はもっと深く彫ってみたいですね！
次の痛車の仕様には、この技術を応用したいな～なんて思っているので、難しいですが頑張りたいです(^^)


最後に、キャラクターのアクリルスタンドを♪
こちらはBMPデータ（網化）で作っています。
簡易的に作ったものなのでもう一捻り欲しいところですね(^^;
キャラはGGXrdRのディズィ－です(>_<)
セッティング出すのはトライ＆エラーの繰り返しなので、
好きなキャラじゃないとモチベが続かないのでｗ
ちなみにセッティング出しに６枚くらい彫ったかな？
一枚彫るのに1～４時間かかっているのでｗお察しをｗ

そして完成版がこちら☆彡
この娘を練習に選んだ理由は、黒いキャラ、白いキャラ、中間のキャラがセットになっているから！
階調幅が広いと再現するのが難しいので(^^;

アップするとこんな感じ！
実際のサイズは縦１５ｃｍくらいなので普通に見る分には網点は気にならないですね！

台座にも彫刻を♪
真ん中の穴に本体を差し込むのですが、一工夫してあるので、ピッタリ差し込めて且つ下に貫通しないような構造になっています☆彡
専用のLEDスタンドとかも作って作品に幅を持たせたいですね(^^)

他にもレザーや、コルク彫刻でのコースター製作もセッティング完了したので、後ほど報告できそうです☆彡

レーザー加工機関係のお話はここまでですかね(o^^o)♪
だいぶ手足のように使いこなせるようになってきたので、これからも色々挑戦していきたいですね☆彡






では話題を変えまして、
ビーナスラインオフについて！！！です(^_-)-☆
日程等は変更なしで９月３日（土）に行います♪
天気も今のところ晴れ予報ですので一安心です(^^)
もし急に天気が悪くなってしまった場合、前日までにみんカラでメッセ送りますのでご確認ください！
詳細なスケジュールはこちらを確認ください。

メンバーは確定しているのが、
まりのあさん
自分
カプスイさん
シバさん
あこおどさん
M.A.Iさん
優姫さん
の７名です♪

現在検討中とさせていただいている方は、
aoiさん
の1名です(>_<)
参加の可否わかりましたら連絡いただけるとありがたいです(o^^o)♪

当日まで募集しておりますので、
興味ありましたらメッセいただけるとありがたいです♪

では、よろしくお願いいたします(o^^o)♪
