2010年07月01日

ayasuke様エクスプローラーヒカリモノ施工 ~車外編~

ayasukeさんのエクスプローラー、予定通り完成しました(^_^) 同時にエアコン修理やダンプjカーの配線修理もやってました。。


今回のご依頼はETC取り付け・LEDテープを左右ヘッドライト下アイライン&両サイドアンダー&フロントグリル上下&フットランプ×4ヶ所に取り付け・コーナーレンズ内に新たなウインカー球を仕込み、さらにウインカーポジションユニット取り付けでアピール度アップ、ついでに最近点灯しなくなったという純正オプションミラーウインカー(右側)の修理と、盛り沢山な内容です。


私が車外、ハルが車内の作業を担当して効率良く作業を進めていきますよ~♪♪


では私担当の車外作業のご紹介。LEDテープ・コーナーレンズにウインカー球仕込み・ウインカーポジション化です。

へッドライト下に貼り付けるLEDテープはBeatSonic製の側面発光。
アンダー・グリル・フットランプ用はイースコーポレーションの単色LEDテープ5M巻きを小分けにして使用します。



まずはアンダーLED・グリル内LEDを取り付けます。余った分をフットランプ用に使うのでこの作業が最優先!(>_<)

イースコーポレーションから発売中のLEDテープ、白にするか青にするか、はたまたリモコンによる色変更可能なRGBのマルチカラーにするか、悩みに悩まれた結果この色になりました。結果的には、これ大正解でしたね!メチャメチャ渋いです!

消費電流は5メーターで1アンペア以下。 優秀です!



車体の下に取り付けるので振動、湿気には十分気をつけますが、ヒカリモノの最重要ポイント、光源が見えない様に取り付けます。

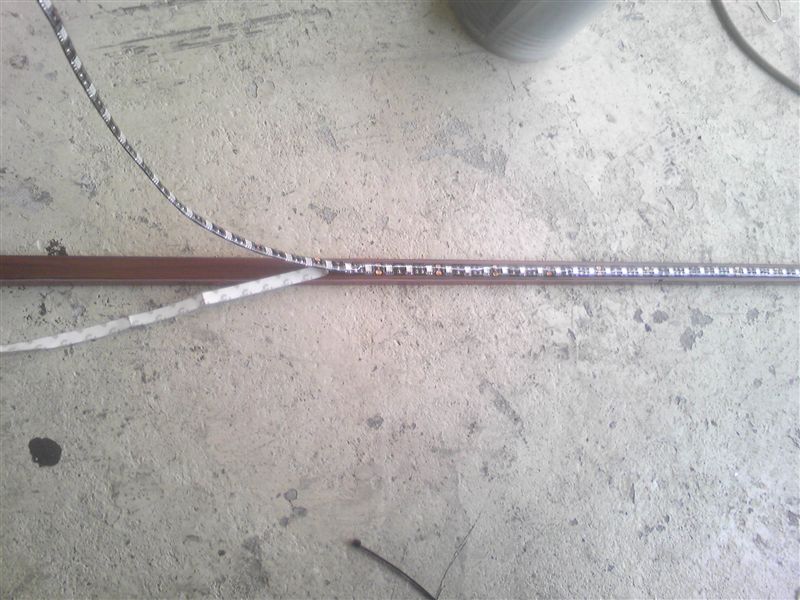

家庭用の配線モールを使ってLEDテープごと車体に固定すると安全且つ確実な取り付けが可能です。 あと、車体下の凸凹の影響を受けない綺麗な発光を得られるメリットもありますね。

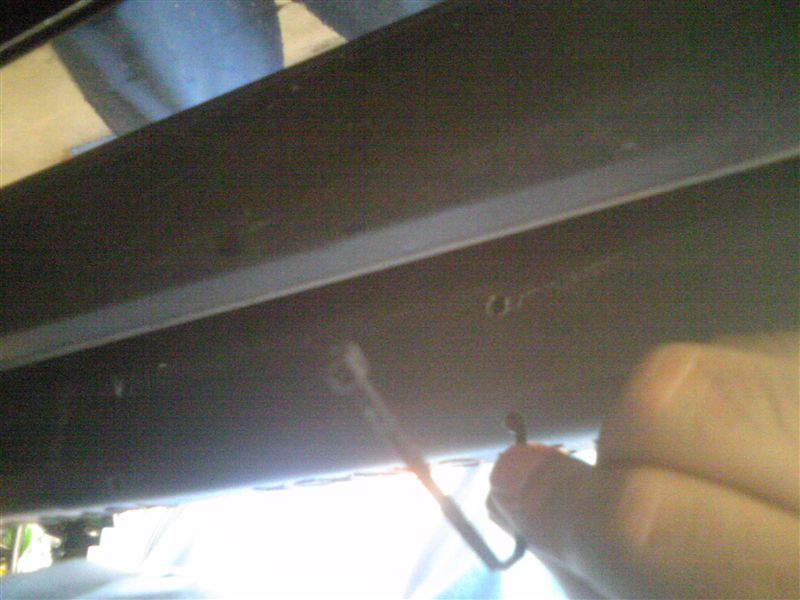

サイドステップ下にモール固定用の穴を開けて全ての穴にタイラップを通して行きます。この作業、結構難しいんですよ~!



タイラップだけでもしっかり固定出来ますが、サイドステップとの接触面に両面テープを貼ってさらに強力固定!横から見ても当然光源は見えません。



黒いボディーに緑のLED、めちゃめちゃカッコイイです!

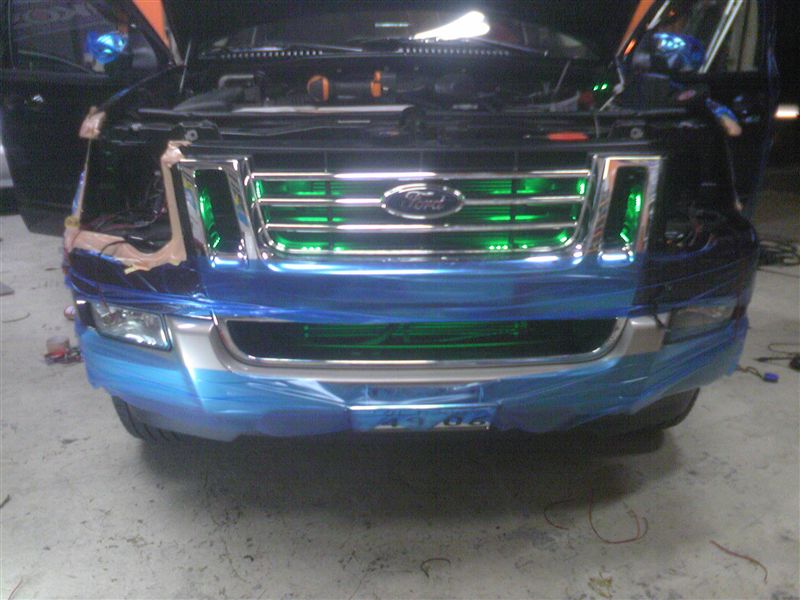

アンダーLEDと同時進行でグリル内にもLEDテープを設置します。



グリル内のスペースは上下2分割。 しかも上部は左右2分割。内部構造の問題もあり光源を隠すのにかなり苦労しましたが、注文どおり「明る過ぎず暗過ぎず」に仕上がりました(^_^)



続いてヘッドライト下のLEDテープ&ウインカー球仕込みです。
エクスプローラーのヘッドライトは簡単に外せますが念には念をでしっかりマスキング。

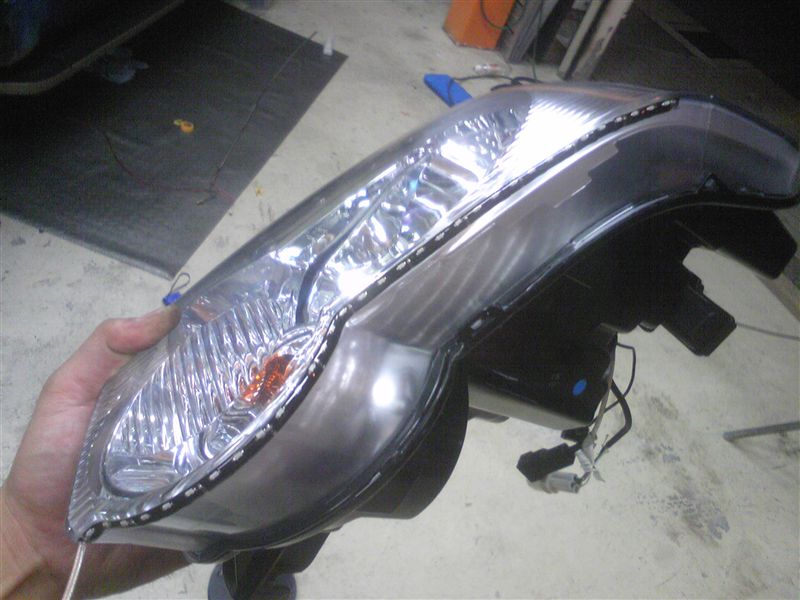

LEDテープは当初バンパー側に貼り付ける予定でしたが、バンパー・ヘッドライトレンズ側の両方で試した結果、ヘッドライト側に貼った方が綺麗に光りました。

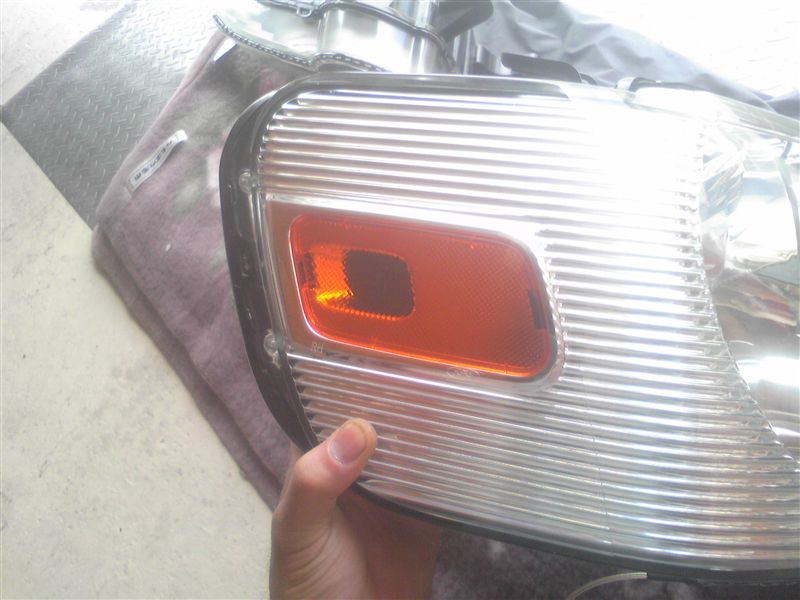

レンズの表はオレンジ色のリフレクターですが、裏も表も「加工してウインカー球をつけて下さい」と言われている様な形状。 やってやろうじゃないか(>_<)



やってやりました(^_^)

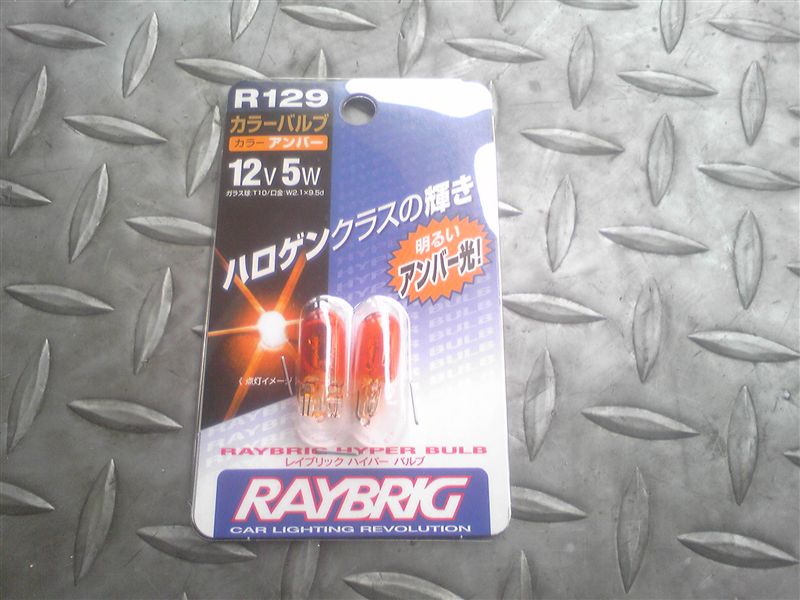

ウインカーに使用したのはレイブリックのハロゲン球。LEDより光りの広がりを追求しました。




ウインカー球も新設した事ですし、MIYAMA製のウインカーポジションキットで更なるアメリカンスタイルへ挑戦します。

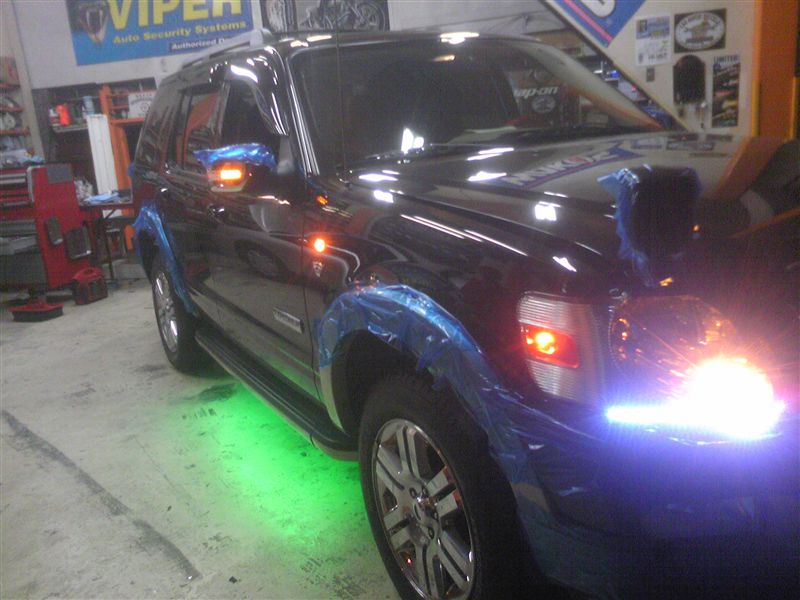

設置完了! これで車外は終わりました。



アンダーLEDも綺麗です。ここまで緑のLEDが似合うのはアメ車だからこそですね~!

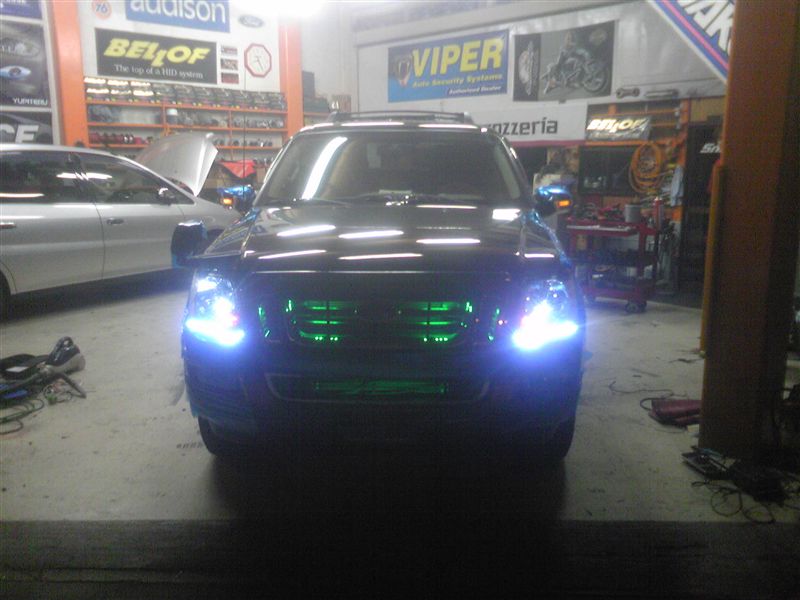

大きなエクスプローラーがさらに大きくなりました。

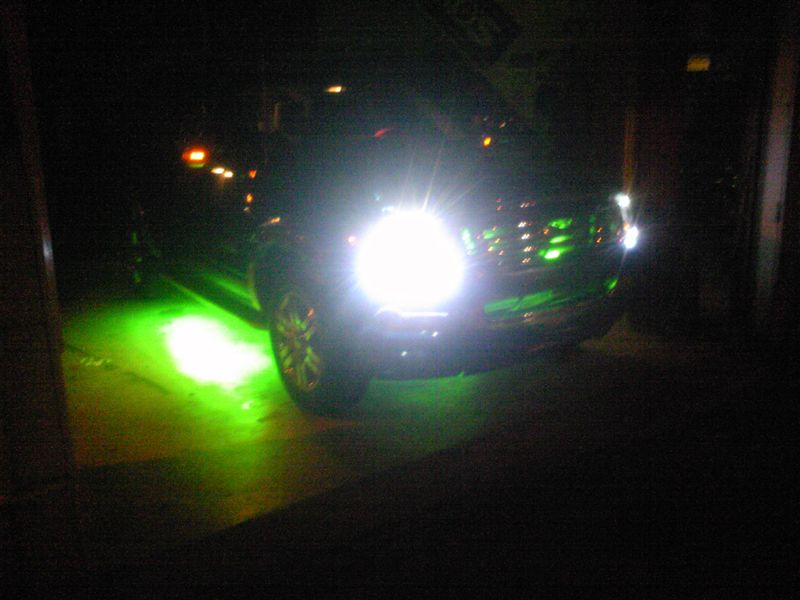

ナイトビュー。



こんなヒカリモノ、いかがですか?



明日はETC・フットランプLEDテープ取り付けをMr.ハルご紹介しま~す(*^_^*)


エクスプローラーのフォトギャラリーはコチラです♪
