2017年09月16日

コンビネーションスイッチを直してみた・・・けど!?

7月末にみんとも“飛~さん”が悲鳴を上げた事件は、一部の皆さんには記憶に新しいところかと思います。
そう…コンビネーションスイッチが壊されちゃった!?ってやつです。

で、それを譲っていただいたので中身を見てみたいと思い…遅ればせながら先日になって分解してみました。




とはいえ、構造はさっぱりわかりません(笑) 修理書にもこんなの書いてありませんからね。壊れたらAssy交換が前提の部品ですし。
なので、せっかくバラしましたので…ここで思い出しつつ(笑)ご披露させていただきます。あいまいになってきてるけど。。。

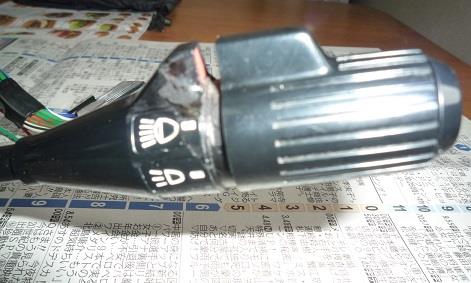

まず最初の様子はこんな状態。

スイッチが割れてるのは良しとしても(?)、ライト点灯のスイッチ部分がえらく隙間の空いちゃってる感じですよね。
だからなのか、点灯消灯する際に感じるカチカチっていう節度感がまったく感じられません。。。


では、さっそく先端のキャップを外します。
そもそもこの部分が外れることすら知らずにスタートしてるんですけどね、今回(汗)

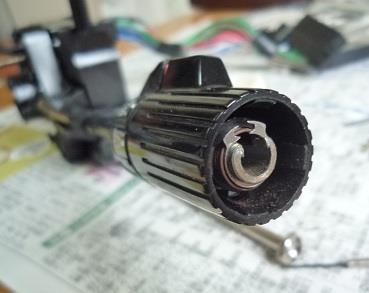

覗き込むと、変わったリングがついてますね。
これ、きっとスナップリングの一種なんだろうと思い…スナップリングプライヤーで広げながら手前に引くと…ビンゴ!
やっぱり外れてくれました!

で、スイッチのひねる頭の部分を引っ張ると、心棒の切り欠きの位置さえ合っていれば、ごくすんなりと外れてきます。
へぇ~っ、これだけで十分うれしかったりして。

で、その中身はどうなっているのか…というと?















なんか変なことになってます、この状態???
オリジナルがどうなってるのか全く知りませんが、それでも普通に違和感を感じるほどの“不細工さ”。
変だって思いませんかぁ、これ???


よく見ると…


Oリングらしきものがクリップに無理やり挟まって変形しちゃってる!?
純正の状態で最初からこれだとしたら、このスイッチは数年と持たないほどの弱弱しい部品ってことになりますが、さすがにそんなことはないでしょう?!
つまり、明らかに普通じゃないんですよね、素人が見ても。


…ってことで、今回の修理でかなり慌てた方が、無理やりやっちゃったものじゃないかと推測しました。





さっそくこれらを留めているスナップリングを外して、金属製のワッシャーを一枚外すと…


やはりかなり無理して留めてたようで、Oリングにクセがついちゃってます(汗)


このOリングを全部取り去ると…

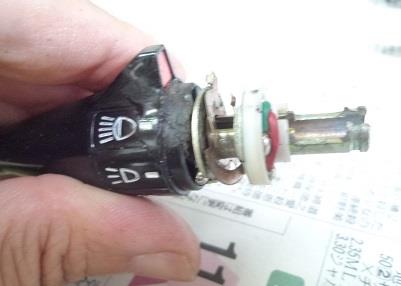

シンプルなスイッチ基盤がやっとお目見えしてきました。


ここで、はっと気が付きます。

写真を見てもお分かりのように、小さな金属ボールが隙間に挟まってますね。
「おっと危ねぇ…無くしちゃ大変だぁ。」
これ、落っこちそうになってるのに気が付き慌てて捕獲しましたが…こういうボールが意外に重要なんですよね。
ただ何の為にあるのか、最初はわかりませんでしたが。

ベアリング…じゃないんですよね、実は。
いやぁ、とにかく気が付いてよかったぁ!





さて、ここまでバラスと、今回の修理の跡がくっきりと浮かび上がってきすね。
頑丈な接着剤で破損した部分をくっつけてくれたおかげで、破損部品がバラバラにならずにしっかりと固まっておりますが…




う~ん、ちょっと急ぎすぎたか…仕上げが雑すぎますね、残念っ(汗)




この部分、きっと平らになってなきゃいけないはずなのに…かなり波打っちゃって出っ張ってます。。。

これがスイッチの妙な隙間の原因かもしれませんね。
それに、スイッチをひねった時の節度感の無さを生んでる要因とも考えられます…自信はありませんけど!?




さて、どんどんばらしてみます…が、スイッチ基盤にはリード線が3本つながっていますから、これを切るわけにはいきません。
どうしようかと悩んでいると…幸いなことに、ちょっと引っ張るだけでズルズルと心棒の中を通ってリード線が出てきます。
裏のカプラーまでつながる配線が意外に余裕あって、助かりました。
(でも、以前これを修理された方は、よっぽど短気だったようで…バッサリとコネクタ付近でカットして、あとで繋げてありますから…困ったもんです(泣))




さて、じっくりと観察すると…

レバー本体に穴が開いてて、そこにスプリングが入ってるのがわかります。

それでわかりました。
実はこれがキモだったんですよ、節度感の。
つまりこのスプリングとスイッチ基盤のプレートの間に金属のボールが挟まってることで、スイッチを回すたびにこのプレートに設けられたくぼみにボールがスライドし、その都度カチカチっとはまるようになってるんですよ。

だからあの節度感の無さは…あきらかにこの部分がおかしいってことなんですよね。。。
つまり隙間が広いせいで、ボールがスプリングの箇所にとどまらないから、プレートのくぼみにはまらない!?


うん、きっとそうだっ!!!!

ってことで…このスプリングの上ボールが保持できない原因を考えます。もちろん隙間が狭くなっても、ボールは勝手にどっかに行っちゃうことも考えられますからね。
で、行き着いた原因が…スプリングがスムーズに伸び縮みしないからボールが保持できてないんじゃないかってこと。

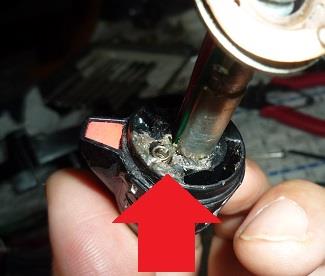

その証拠に…接着剤で固められてる箇所をよく見ると、スプリングの入る穴の形が変わってます。
これじゃスプリングが動かないでしょ!?
試しにスプリングの上にボールを乗せると…やはりボールを押しても、スプリングが突っ張っちゃってボールが沈まない!?
完全にこの穴も歪んじゃってるんです、接着剤で(汗)



なので、この穴をドリルの刃を突っ込んで軽くグリグリ。
ドリルの径は違うけど、何とかなるでしょう!?




で、だいたいOKとなったので、スプリングを入れようとして気が付いた。

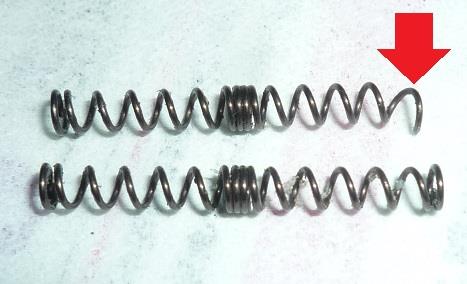

ありゃりゃ・・・スプリング自体も片側だけ短くカットされちゃってるようですね、何したかったんだろう!?

いやぁ、その場しのぎの修理をしまくってますねぇ~っ(泣)




で、何度も調整する間に少しずつボールがスムーズに動くようになってきて…

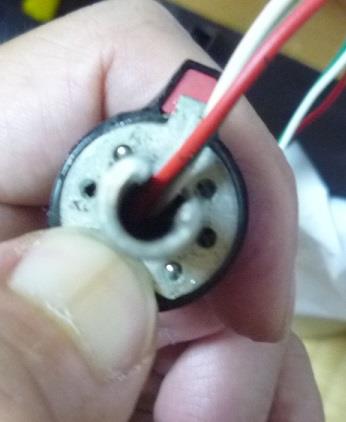

なんとか納得できるほどにまで形が出来上がり、スプリングもちょっと引っ張って長くして(汗)組み立てると…スイッチプレートのくぼみにボールがしっかりとはまってる様子がわかりますね!!

なんとか大丈夫かなぁ?


で、あとは元通りに戻すだけ。

途中でOリングをどうしようかと思いましたが…一切無くっても大丈夫だろうってことで、そのまま組み付けていったら






なんとか完成~っ!!!









いやぁ、面白かったですねぇ。






で、これをどうするかと言えば…




はいっ、いつ崩壊するかわかりませんからね、もちろんこいつは使用しないつもりですっ!



でもその代わり…このレバー部分だけを取り外し、今のセリカについているものとその部品だけを交換することで活用したいと思います。
だって私のセリカのスイッチは…このコンビネーションスイッチのベースプレートについてるウィンカーキャンセラー部分がすり減っちゃってますからね。
だからこいつを流用する必要があるんですよ。
それで延命したいんです、我がセリカ君を。





ということで、せっかくですから次回は、このスイッチの構造をちょっとご紹介しましょうか!?






さっ、台風が嫌ぁな動きしてますね。
皆さんお気をつけくださいませ。
私は明日はお仕事お休みですので…この作業の続きでもやろうかなぁ。
