2011年08月07日

LUCKY STAR改 排圧リリーフバルブ付きマフラー

LUCKY STAR改 排圧リリーフバルブ付きマフラー マフラーを変えてみました







下手くそな電気溶接で仕上げた全体はこんな感じです


ベースはホンダのミニバン用2本出しマフラーの
LUCKY STAR



見た目が個性的でZに付けてる人はいないかなと思っての選択

しかしこのマフラー、サイレンサーに見える部分も中を見ると消音材が全く入っていないストレート構造

どおりでうるさいミニバンが多いわけだと納得しましたが、そんな爆音マフラーはひんしゅく物なので車種不明の大きなサイレンサーを1個、間に挟んで溶接しました

パイピングは当然Zに合うように元々のパイプを切って仮合わせをしながら下手くそな溶接で製作


ただ車種不明のサイレンサー部分は中の径が細いため消音効果は高いのですが、全開にしたとき排圧が上がりすぎるのでは?と思い、全開にしたとき自動で作動するリリーフバルブを作ってサイレンサーの前に付けてみました


リリーフバルブの材料はコレ


懐かしいアペックスのブローオフバルブ
理由は見た目がカッコいいからと何となく使えそうな形だから

と言っても使うのは外側のアルミのケース部分のみ


元々の穴は塞いで側面に楕円の排気口を開け、
中のスプリングが強すぎるので少し弱いスプリングをセット、
スライドするピストン部分は排気漏れを防ぐため旋盤でクリアランスを詰めたピストンを製作しセット、
元々付いてた調整部分は生かしてバルブの開き具合を調整できるように小細工

内部のパーツを全て金属で作ったのがこの写真

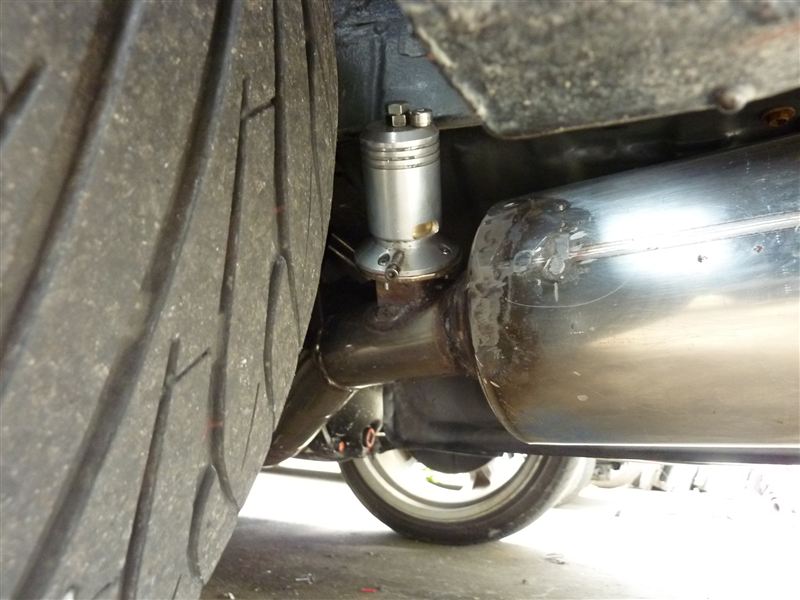

位置はこのようにリアタイヤ横なのでタイヤハウスから手を伸ばし簡単に調整可能ってわけです




で走行してみるとある程度高い回転数で全開にしたときにきちんと作動します

まあもっと排気口を大きくしないと排圧を下げる効果は少ないと思うので効果のほどは?ですが、作動した瞬間からいきなり音が変わるので笑えました


ちょうどこの排気口が笛のような原理で作動した瞬間から
「ヒョォォォォーーーーーーー」

今まで聞いたことの無いような音を発します(笑)



追い越しざまの隣の車は「何?????」という表情











で回しすぎたのかエンジンに深刻なトラブル発生・・・orz

ブログ一覧 | Z31 流用、加工、自作 | クルマ
Posted at 2011/08/07 23:35:17

イイね!0件



タグ

今、あなたにおすすめ

ブログ人気記事

イルミネーションを探して、都心を散 ...
ksjetさん

コムテックのナイスなドラレコが完売 ...
marveric740さん

☆☆☆本日はクラウン コーティング ...
C-CLINICさん

発情期……🐣
Pirokiさん

あしかがフラワーパークのイルミネー ...
amggtsさん

興味のないBMW M3
セラフィム2501さん

この記事へのコメント

2011/08/08 10:21:33
流石ですね!
アイデアもんですね!

しかし、エンジンは大丈夫ですか?

心配すっ!
コメントへの返答
2011/08/08 19:27:18
エンジンダメすっ!
30分以上の連続走行が不可能なウルトラマン仕様になりました
2011/08/08 12:32:11
これまでに見たことない大迫力ですね。

頑張って復活しましょうexclamation×2exclamation×2
コメントへの返答
2011/08/08 19:40:12
それほど大口径でもないので実際に見ると意外と普通ですよ
けっこういいアングルで撮れたので迫力ある写真になりました
2011/08/08 22:36:42
こんばんは。

まるでチューンドポルシェのウエストゲートの様です(笑)

このアイデアはホントに凄い!!

自分も負けじと次を模索します(笑)

コメントへの返答
2011/08/09 18:42:26
アイデアはいっぱいあるけど・・・誰かアイデアを買ってくれんかな?(笑)
お互いやり過ぎは車検の時に後悔するのでほどほどに^_^;
2011/08/14 02:39:29
凄いマフラーが装着されたのですね(☆o☆)
で、エンジンどうなりましたか?(・・;

カルスト、DRAGONZさんも来られると思ってたのでまたニューZ見逃し残念
コメントへの返答
2011/08/14 21:30:14
エンジンはクラックが入ってしまったようなので、解体屋から買ったエンジンを手持ちのパーツで仕上げて昨日載せ替え完了しました

ミカンちゃんのZもかなり変わったと行った人から聞いています
今度会った時が楽しみです
