2017年05月16日

タービン交換

ターボチャージャー祭り状態のMASUOの店。

BNR32のエキマニは、別の加工に旅立ちました。
こちらの作業は、またしばらくお休みです。

本日の作業は?

こちらのコンプレッサーを使用したSPLタービンへの交換です。

車は?

エクシーガGT(YA5)前期です。
車も2月にご購入いただき、その他パーツもいろいろ。
今は、外観もこの画像とはだいぶ違います。
オーナーさんが急に「乗って帰る」と言うので撮影するの忘れた。

このエクシーガGT(YA5)前期は、三菱製のTF035と言うタービンが付いてます。
小さいタービンを低回転から回してトルクを稼ぐ感じ?でこの車の性格には、ピッタリだと思います。
が!極端すぎませんか?スバルさん!!

そもそもGTなんてグレードを選ぶ人は、スポーツ性能を重視しているので…
もう少しメリハリが有っても良いのではないでしょうか?

で、MASUOの選択は?
IHI製(クローバーターボ)のVF46を選択。
解りやすく言えば、レガシィアウトバック2.5XT(BPH)用。


EJ20のYA5に、EJ25のBPHタービンを付けたら?
低回転ツライよね?

俺も、そう思います!

で、ビレットコンプレッサー仕様にしました。

新品タービンベースにしては意外とリーズナブル(?)なんですよ。
では、画像で検証しましょう。

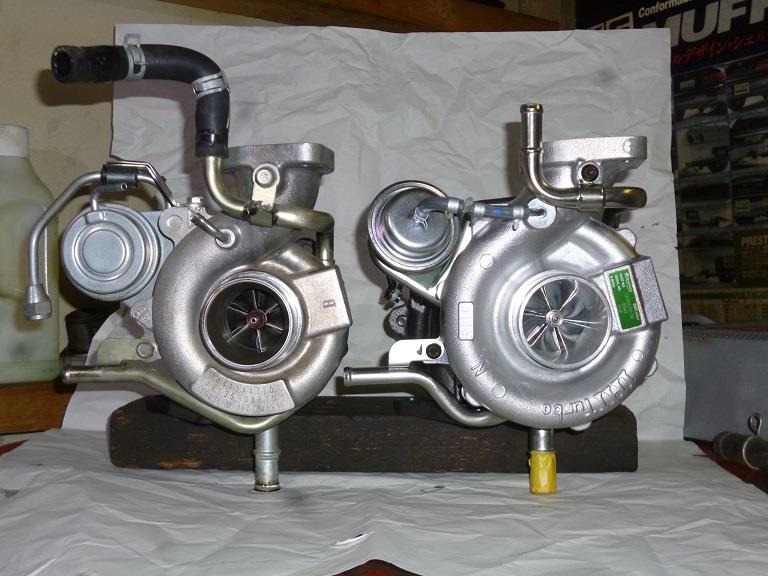

左が取外したエクシーガGT(YA5)のノーマル。
右が、BPH改SPL
ハウジングの大きさの違いが解りますよね。
ちなみに、吸気側のサクションパイプが刺さる部分は全く同じ寸法です。

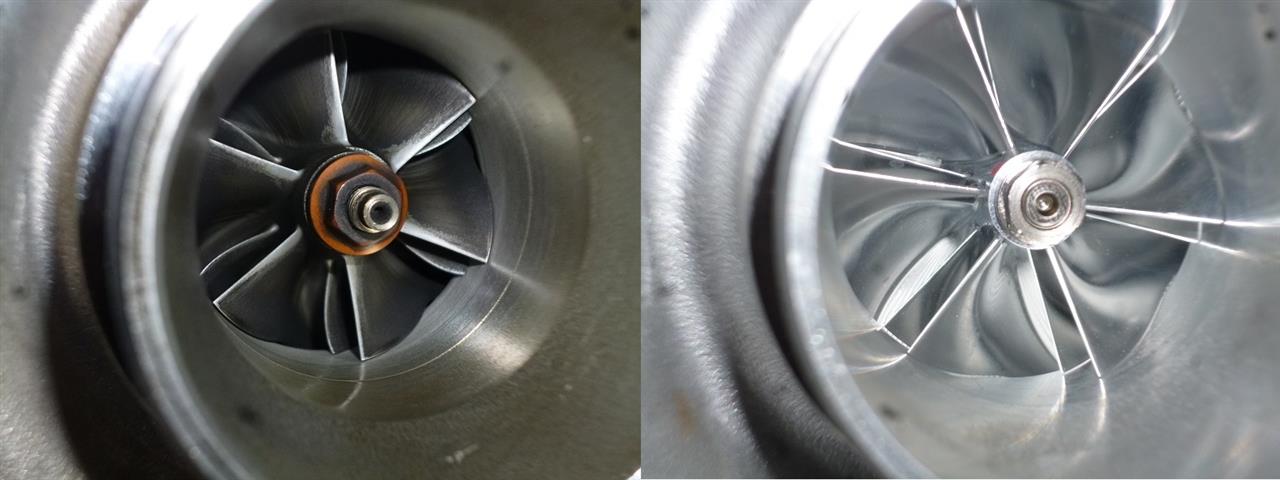

問題の羽の大きさは?

一応、同じような距離で撮影してみました。
これだけ違うと、パワー出そうでしょ?

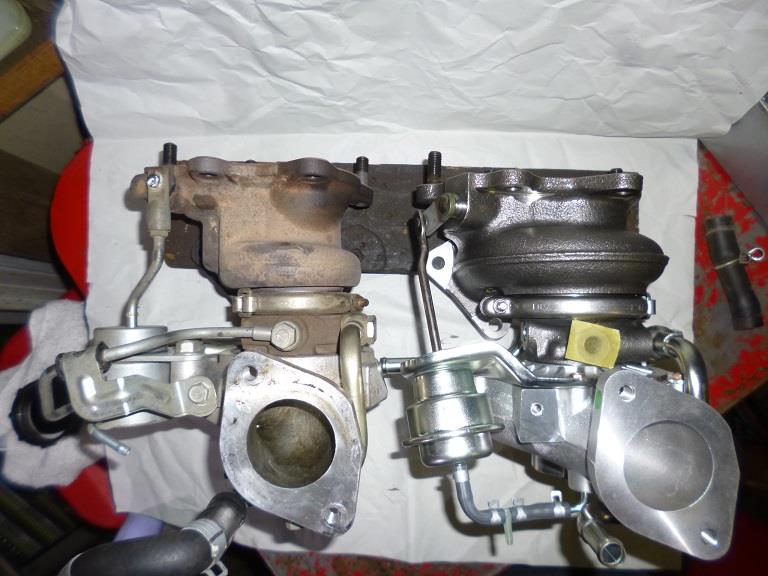

エキゾースト側は?

これまたその差に驚きます。
本当に下(低回転)は大丈夫?と心配になるほど違いますね。
YA5の方が小さすぎるんですが。

その証拠に

左側のYA5タービンは、タービンホイールが小さいです。
へたするとアクチュエーターの穴の方がデカイかも?
これは、低回転から積極的にターボを使おうって考えの現れですね。
高回転時の排圧は、アクチュエーターのバイパスで逃がす為にデカくしてるのでしょう。

BPH改SPLは、タービンホイールもデカくなってます。
2500ccのエンジン用ですからね。
でもスバルの味付けを考えたら、2000ccで丁度良いハズ!!です。

さていろいろ比較して遊んだので、取付けします。

取付に用意したのは

スバル純正部品、たったこれだけ!!
ガスケット以外に必要なのは、オイルインレットパイプだけなんです。

そして、作業は完全ボルトオン!
加工は一切必要ありません。

で、本日の加工作業

純正フロントパイプに、空燃比計のセンサーボスを取付け

遮熱板を外すことが出来ないのでコレが一番大変だったような…

センサー取付の注意点。
排気ガス中の水分がセンサー内部に入らないように僅かに傾けるべし

微妙だけどコレが限界・・・

加工が終わったらすべて取付けて完了です。

すでに、オーナーさんがタービン慣らしの旅に出掛けました。

それが終わったらECUセッティングです。
