2016年10月11日
レガシィの照明をLEDに交換した
レガシィの照明をLEDに交換した レガシィツーリングワゴンのエアコンとハザードスイッチの照明を電球からLEDに交換しました。アップするかどうかは悩んだんですが、今日はアップできるネタもないし、まぁ興味本位っていうところで。写真もたくさん撮ってたしね。
型式はBG9C、グレードは250T-Bで平成10年式です。先日ディーラーさんに行った際、試しで外して貰ったハザードスイッチの電球形状にヒントを得て、ネットでLEDを検索したところ見つかった!
DIYにチャレンジしてみて、ダメならディーラーに行こう、との作戦です(←ショボイ作戦ですが)。

なんでこの車?とか、誰の?というところにはツッコまないこと!ちなみにウチのガレージで施工しました。

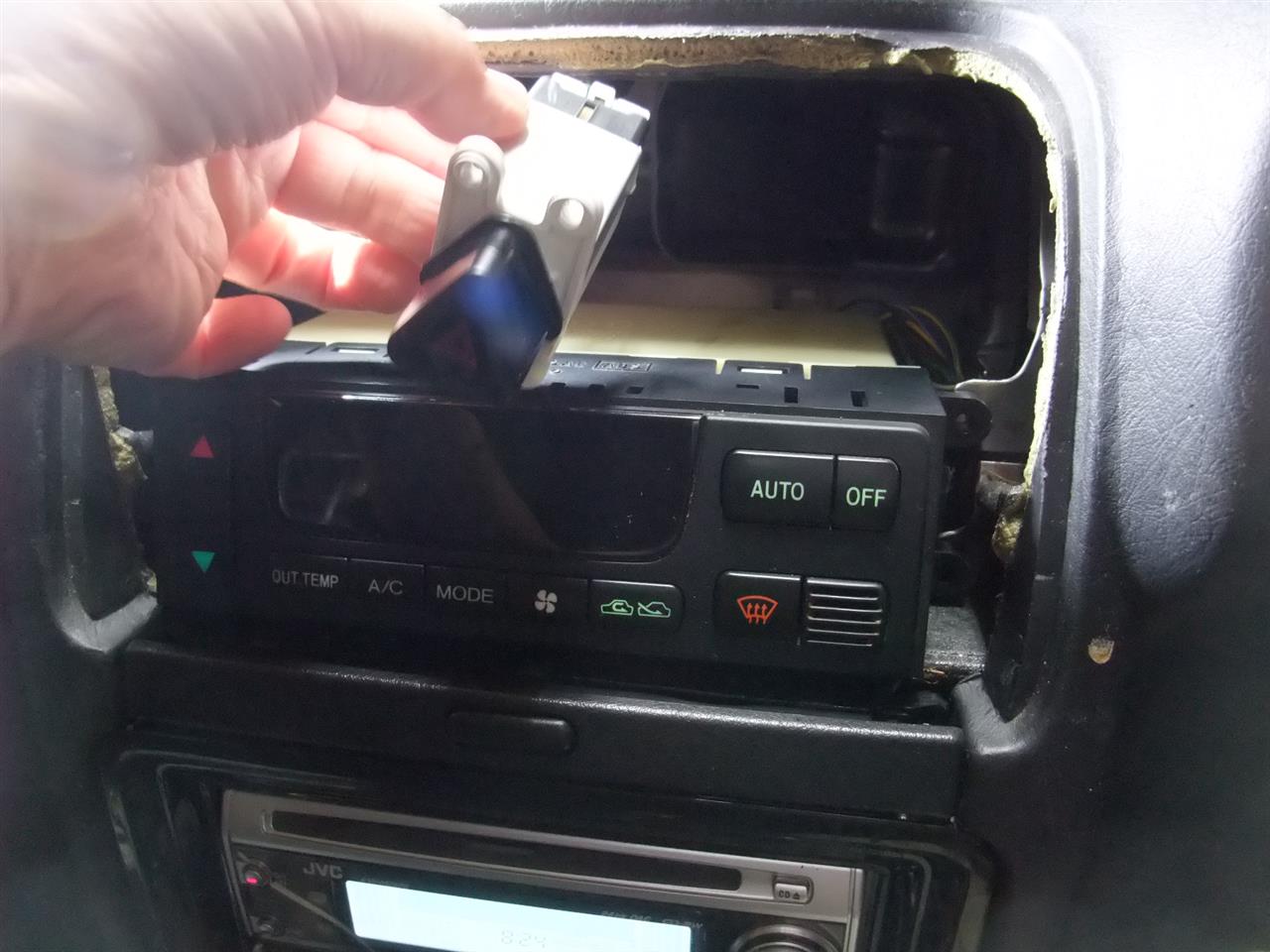

まず現状ですが、エアコンルーバーの間にあるハザードスイッチのイルミが点きません。それとその下にあるエアコンパネルも左半分が点きません(「A/C」とか「MODE」とか)。いつから点かなくなったのかも不明。

既にエアコン周りのパネルが外れてますが、写真に嘘があります。
エアコン周りパネルとデッキ周りパネルの間にドリンクホルダーがあります(写真では格納中)。このドリンクホルダーをボディに取り付けている隠しネジがあって、ドリンクホルダーを引き出すと左右の端にネジが顕れます。このネジがエアコン周りパネルとデッキ周りパネルとドリンクホルダーを共ジメしていますので、これを外さなければパネルが外れません。

この写真はとりあえずエアコンルーバーを外したんだけど、ディーラーに行かなきゃならないからドリンクホルダーとハザードスイッチを元に戻した、という絵です。


下のデッキ周りパネルは外さなくても無問題。
しかし、エアコン周りパネルは硬かった!割れるかとビビりました^^;内張剥がしを使って、ルーバーと一緒に前に引っ張ります。次にハザードスイッチカプラを抜いて一式を引き出しします。

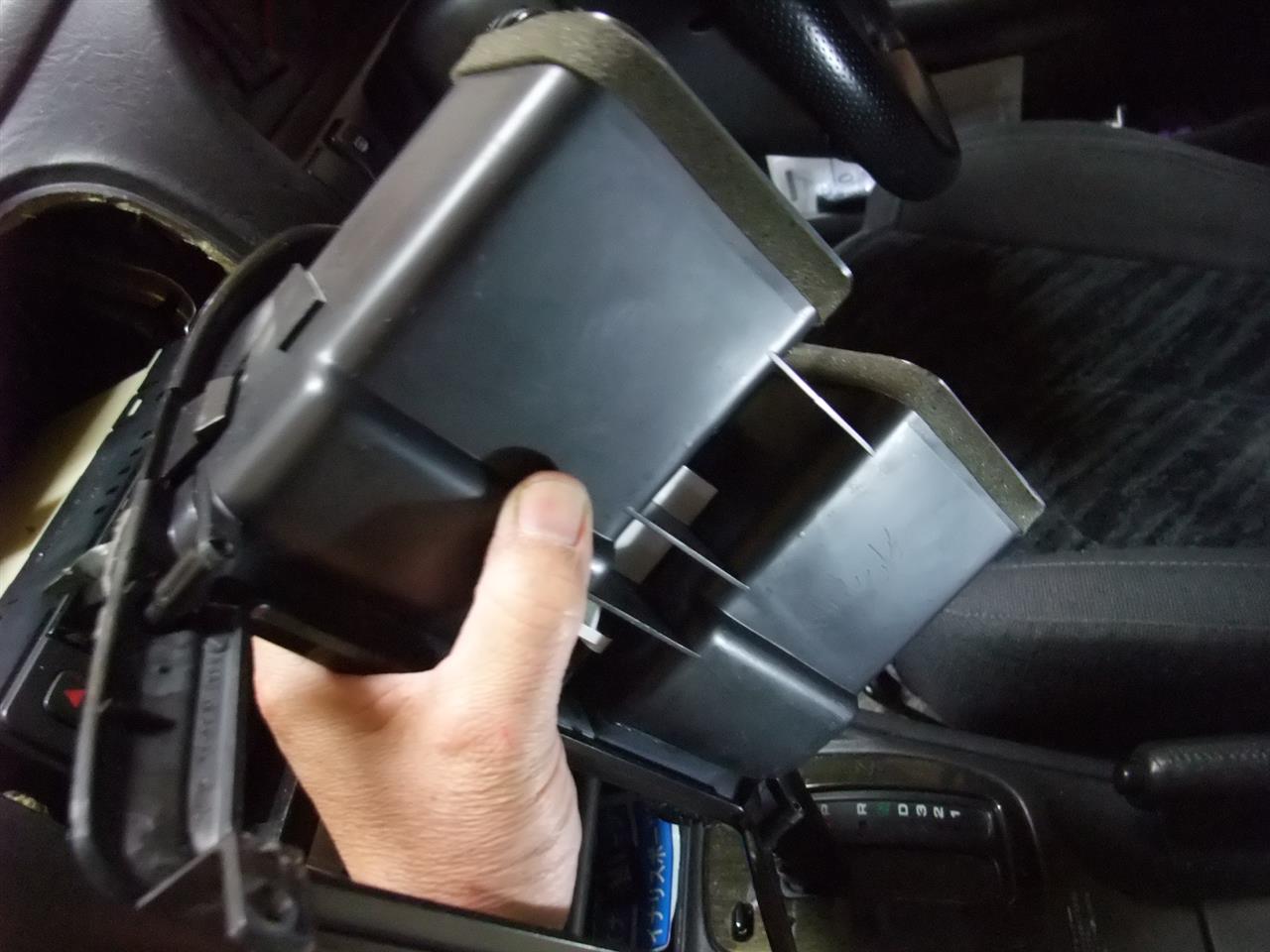

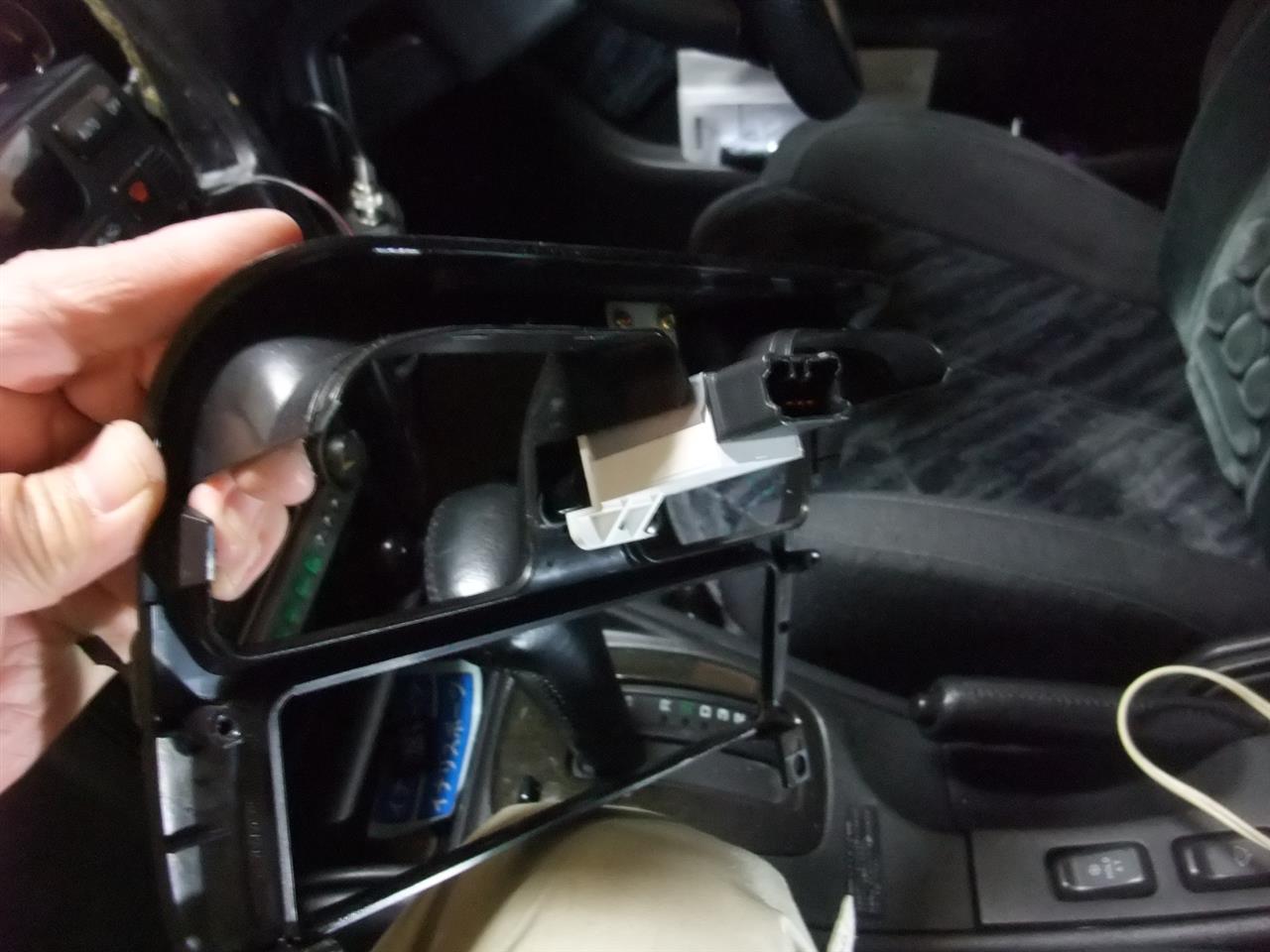

ルーバー部とエアコン周りパネル部はネジ止めされて一体化しているので、ネジを外すと分割できます。ここでようやくハザードスイッチ単体に辿りつくことができます。
ハザードスイッチのビスを緩めて外します。


こういう状態ですね。

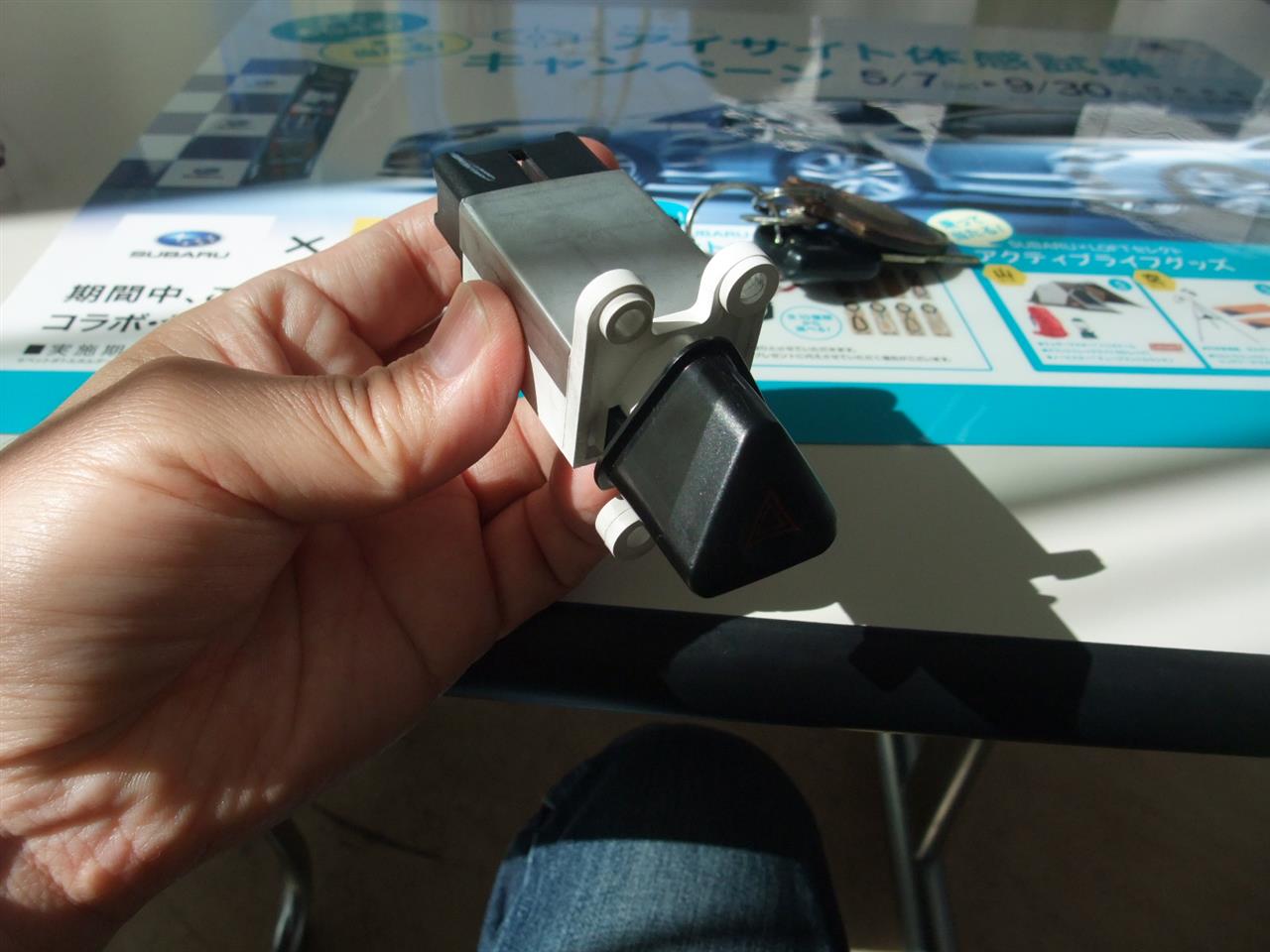

単体だとこんな感じ。

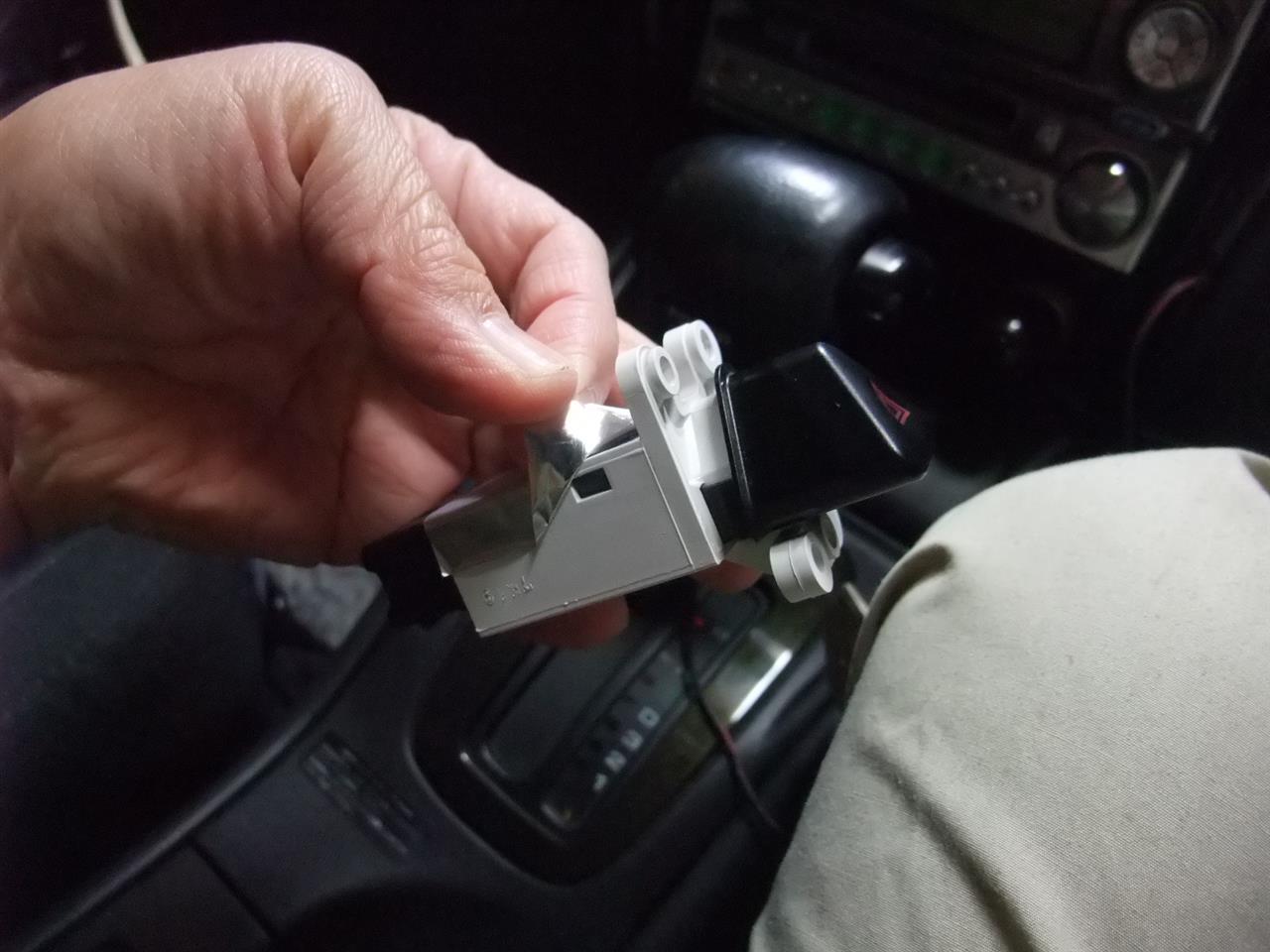

上側が養生のシートで覆われていますので剥がします。

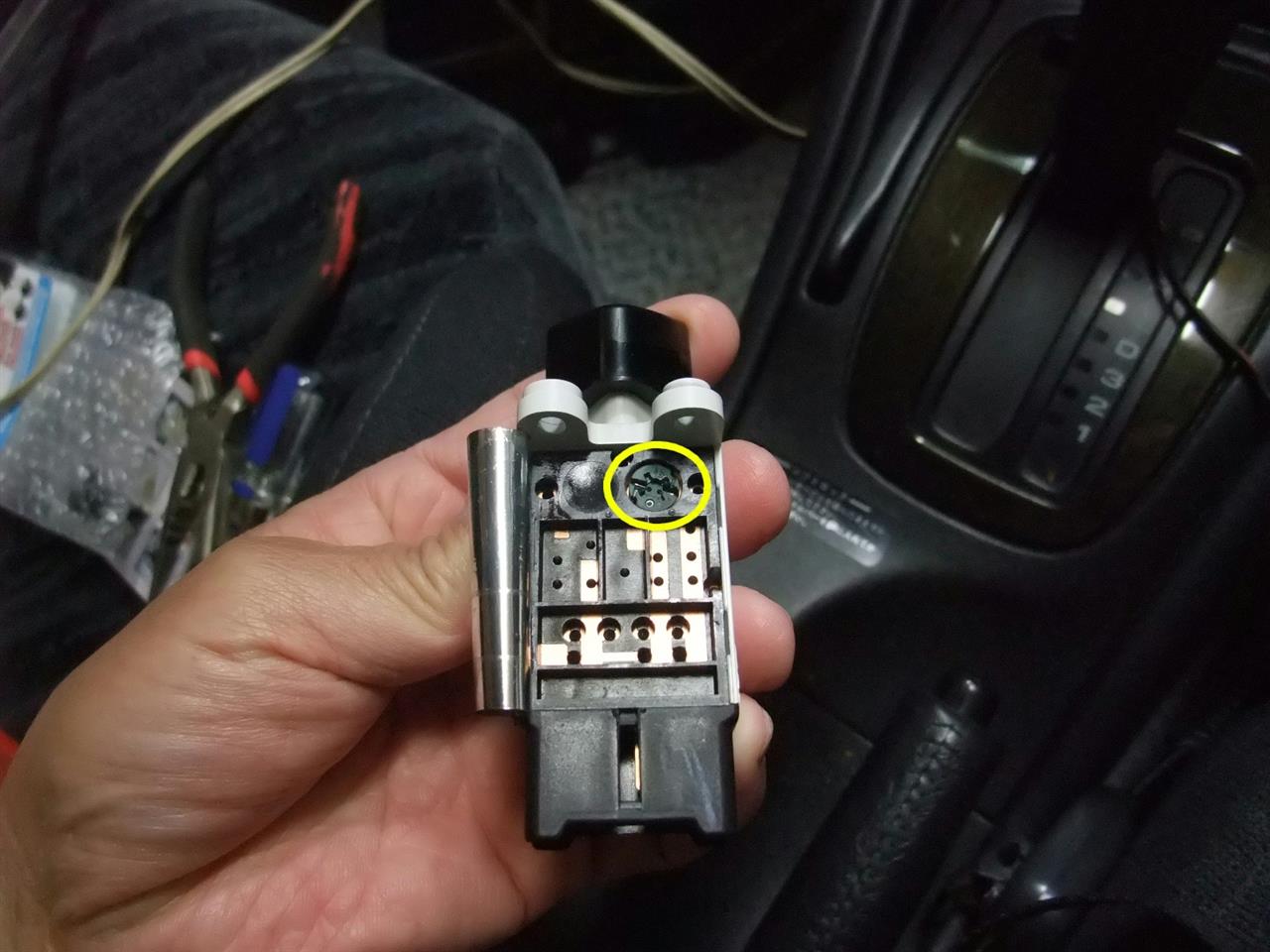

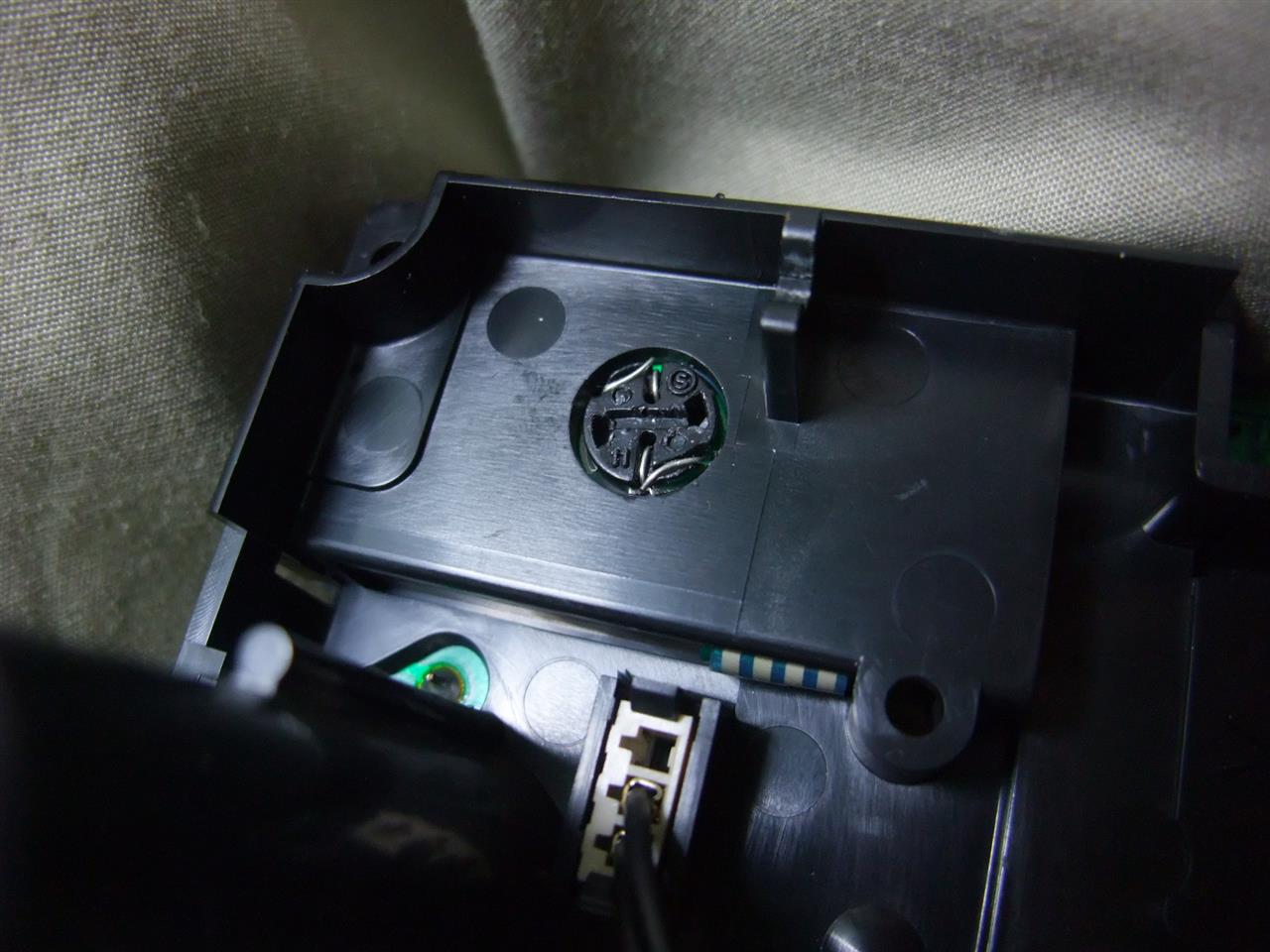

これが電球です。つーか、正式名称は分かりません。基台(プラス・マイナス線)に電球がビルトインされてます。外すのがなかなか大変でした。まず反時計回り45度くらい回転させて精密ドライバーでほじり出します。

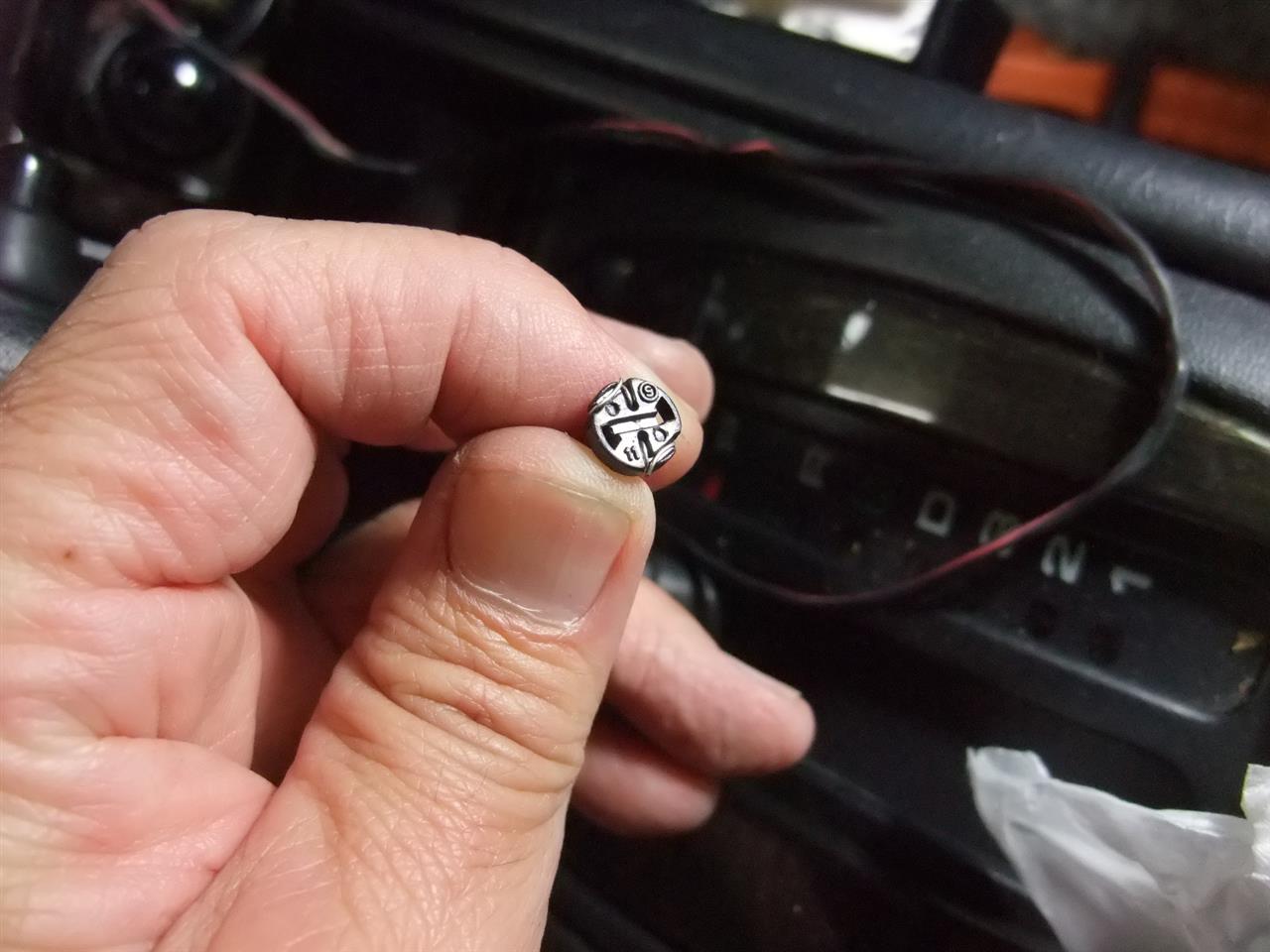

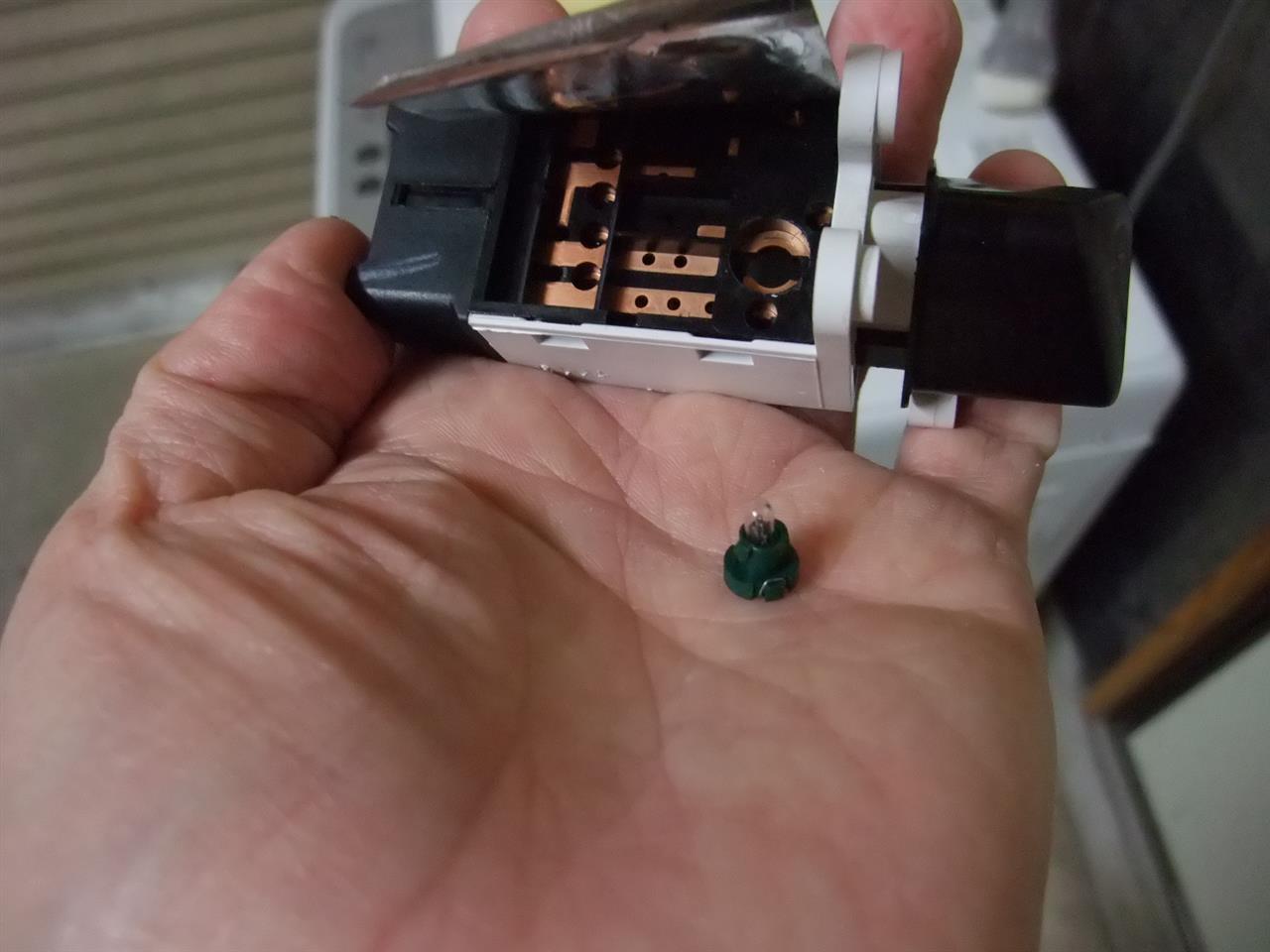

コイツです。余りにも小さすぎてフィラメントが切れてるかどうかも分からんorz。


今度はこれを逆の手順ではめ込みます。つまり押し込んで時計回りに45度くらい回転させるわけですな。


大事なのは向きを覚えておくこと。この刻印の意味は不明ですが、なんかの印を上なり、横なりに覚えておきます。いうまでもなくLEDには極性があるので、ソケットにはまっても極性が合ってなければ点灯しません。その場合には一度抜いて180度反転させます。

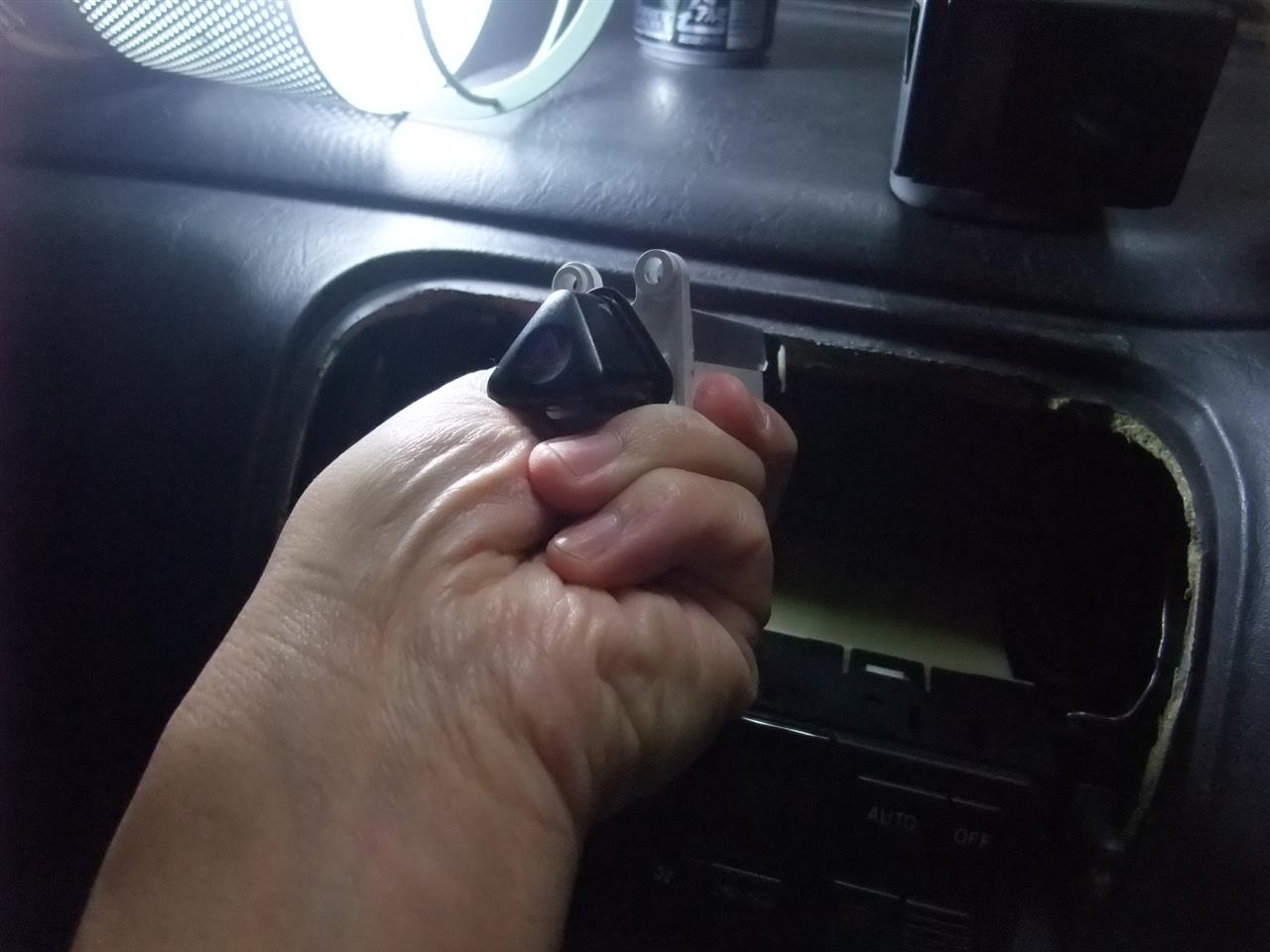

とりあえずちゃんと点灯しました。


引き続きエアコン照明のLED化にチャレンジします。

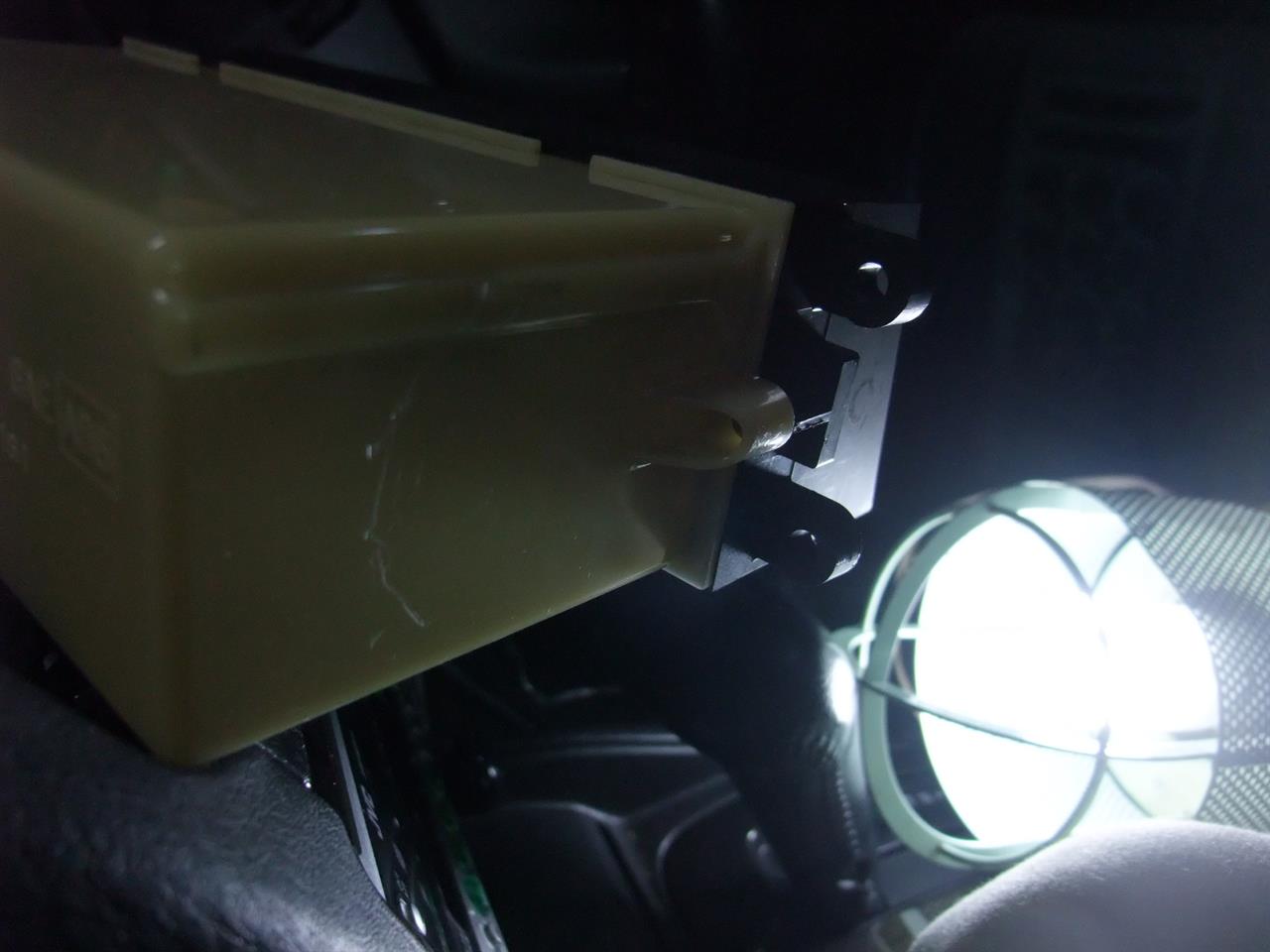

エアコン操作部はビス4本で留まっていますので緩めます。まぁ、オーディオデッキのような感じですな。

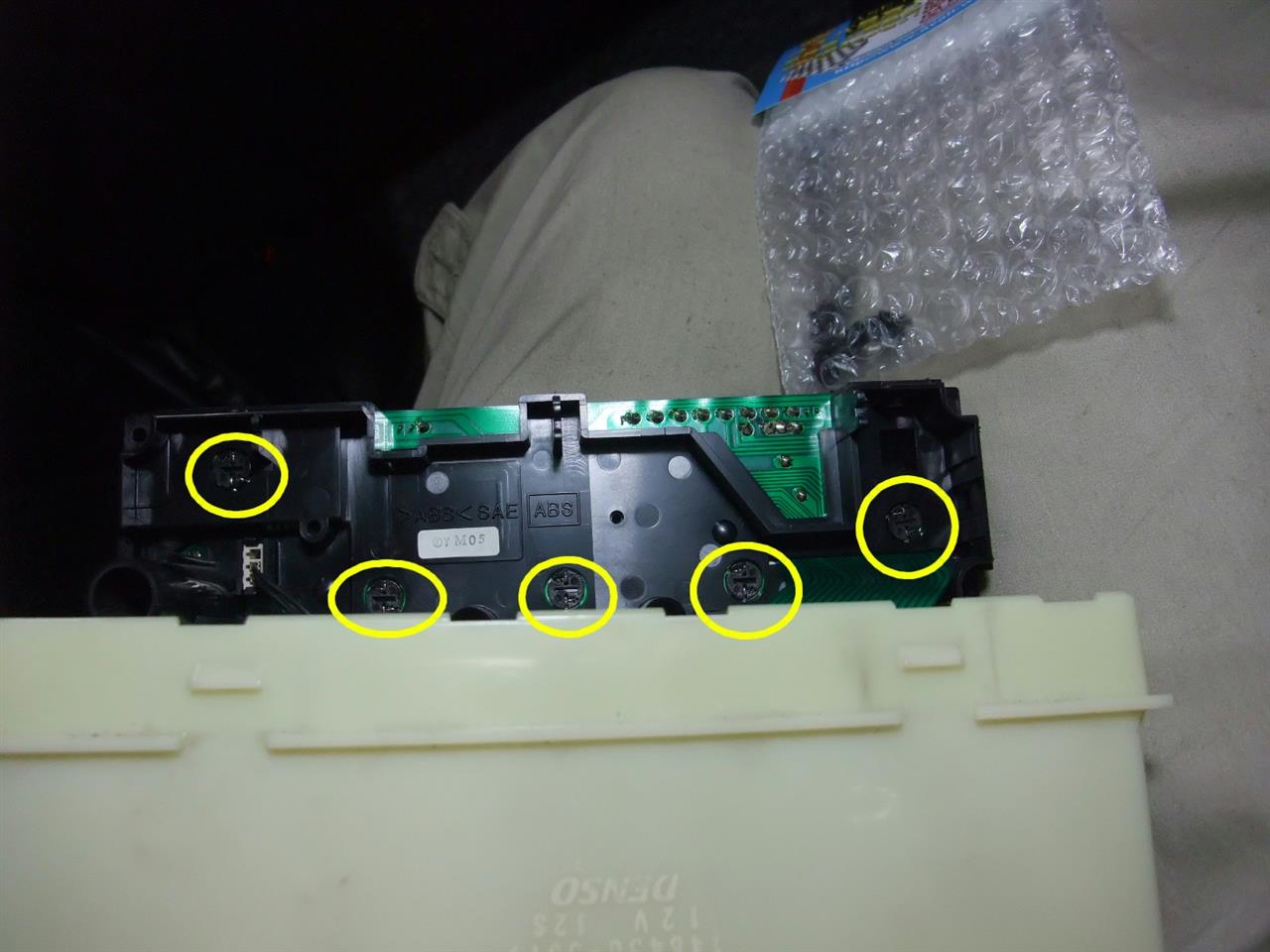

さらに本体を留めるビスとは反対向きに、操作部のカバー(黒色)と本体(黄色)を留めているネジがありますのでこれも外します。プラスドライバーの2番を使いましたが、なんか+部が緩くてなめそうだったし専用工具が必要かと思った。押す力:回す力=7:3です。

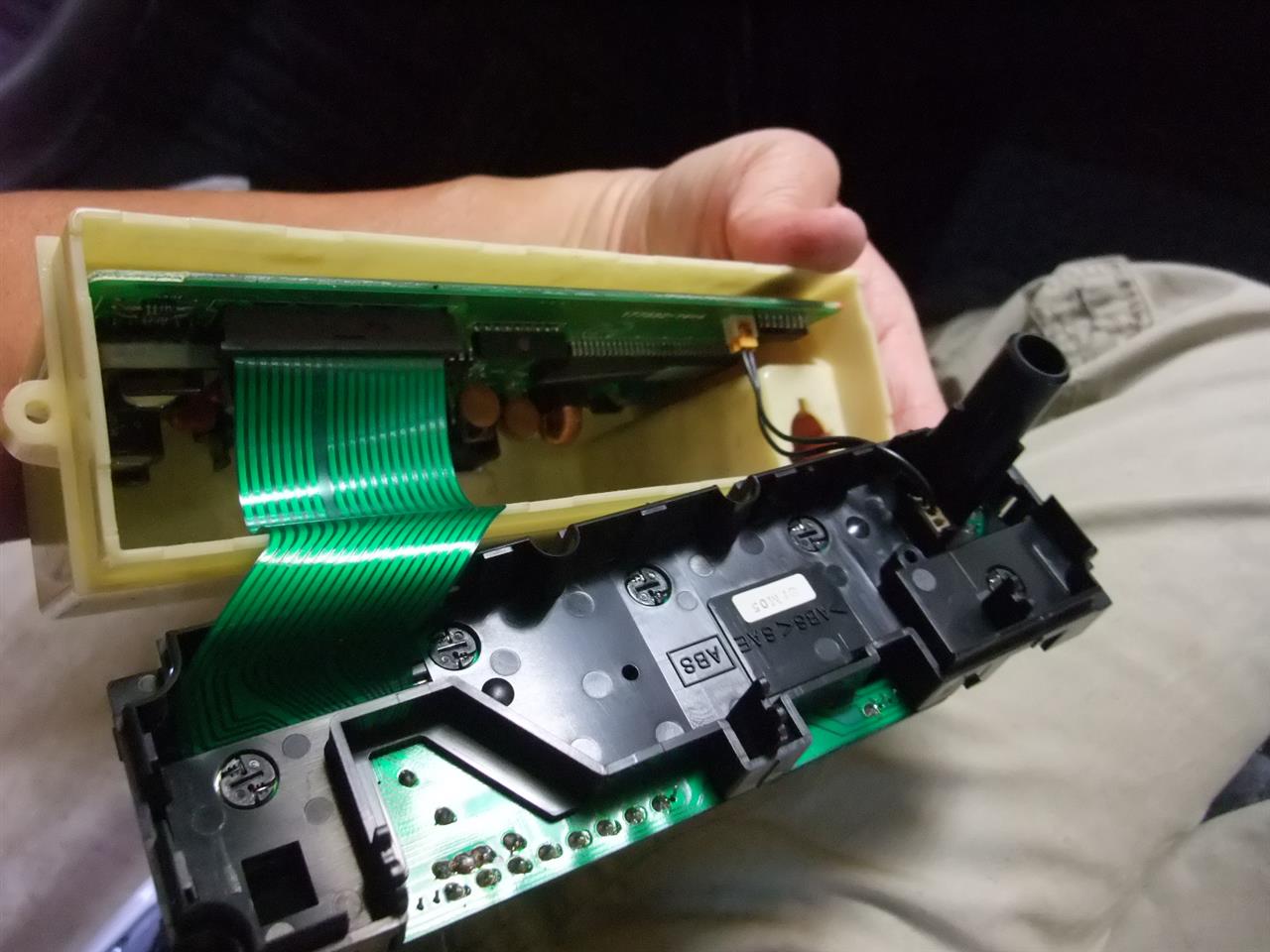

パネルが外れました。
さらに小難しいことに電球はこの奥から手前に装着されています。なかなか外れなかった・・・、その原因は。

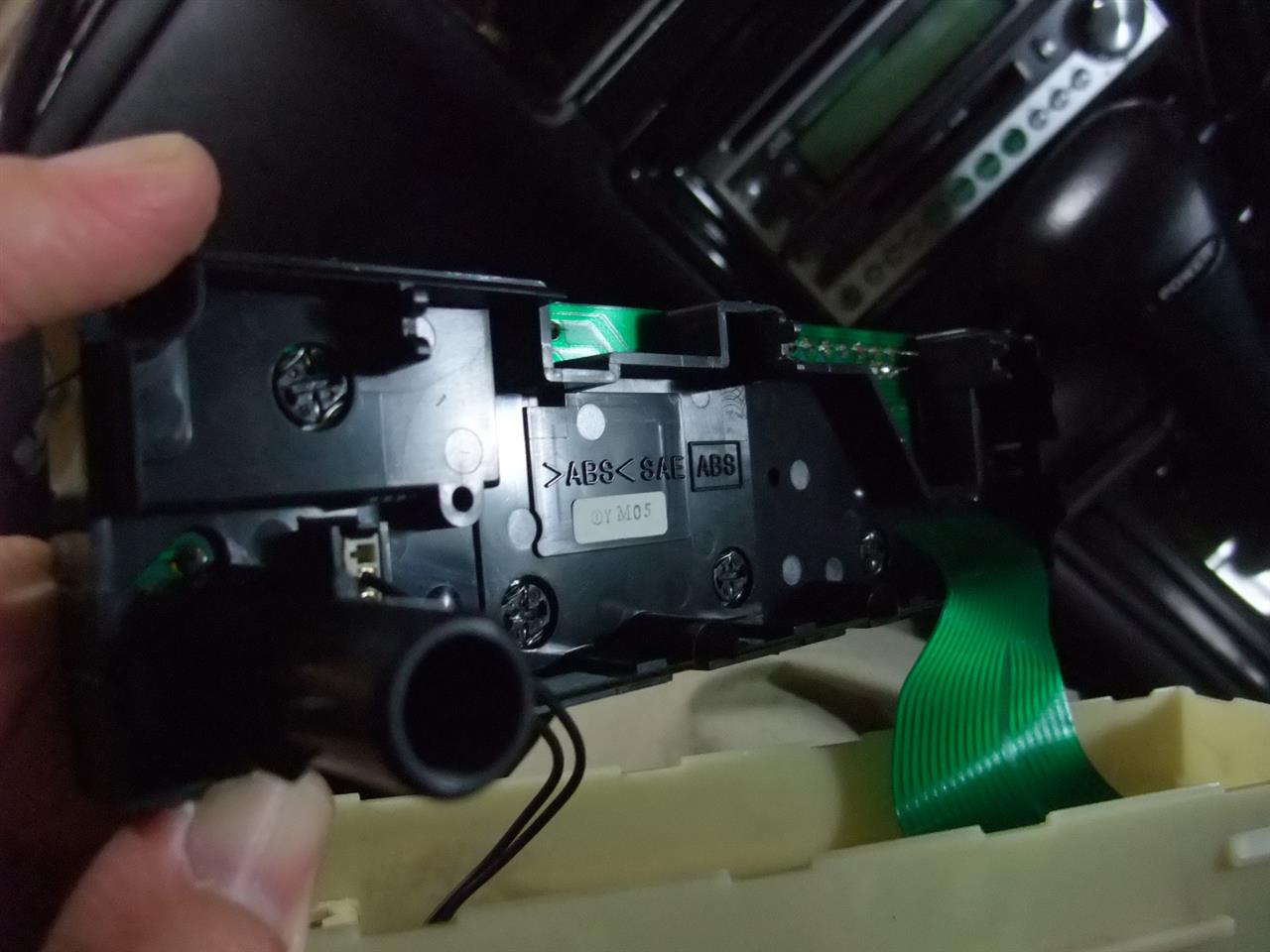

このゴムホースです。いや、正式名称はわかりません。室内の空気を吸って、温度を確認するものでしょうか?反対側は運転席左足元のスリーブに繋がってました。

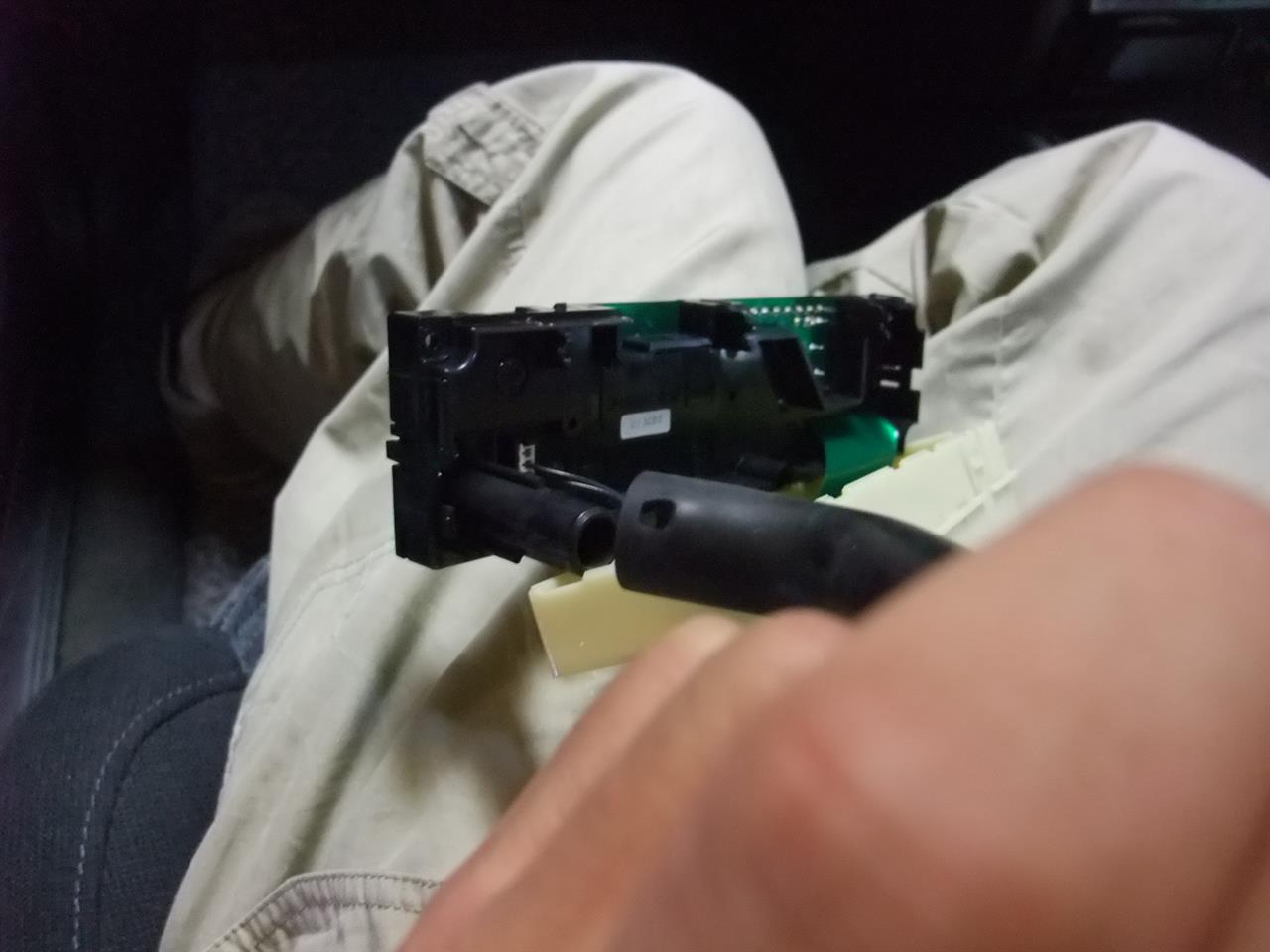

このゴムホースを抜きます。これで邪魔者がなくなった。


そんでもって前面のパネルを引っ張ったらこのようになった。黒いパネルの下側が天井側になります。

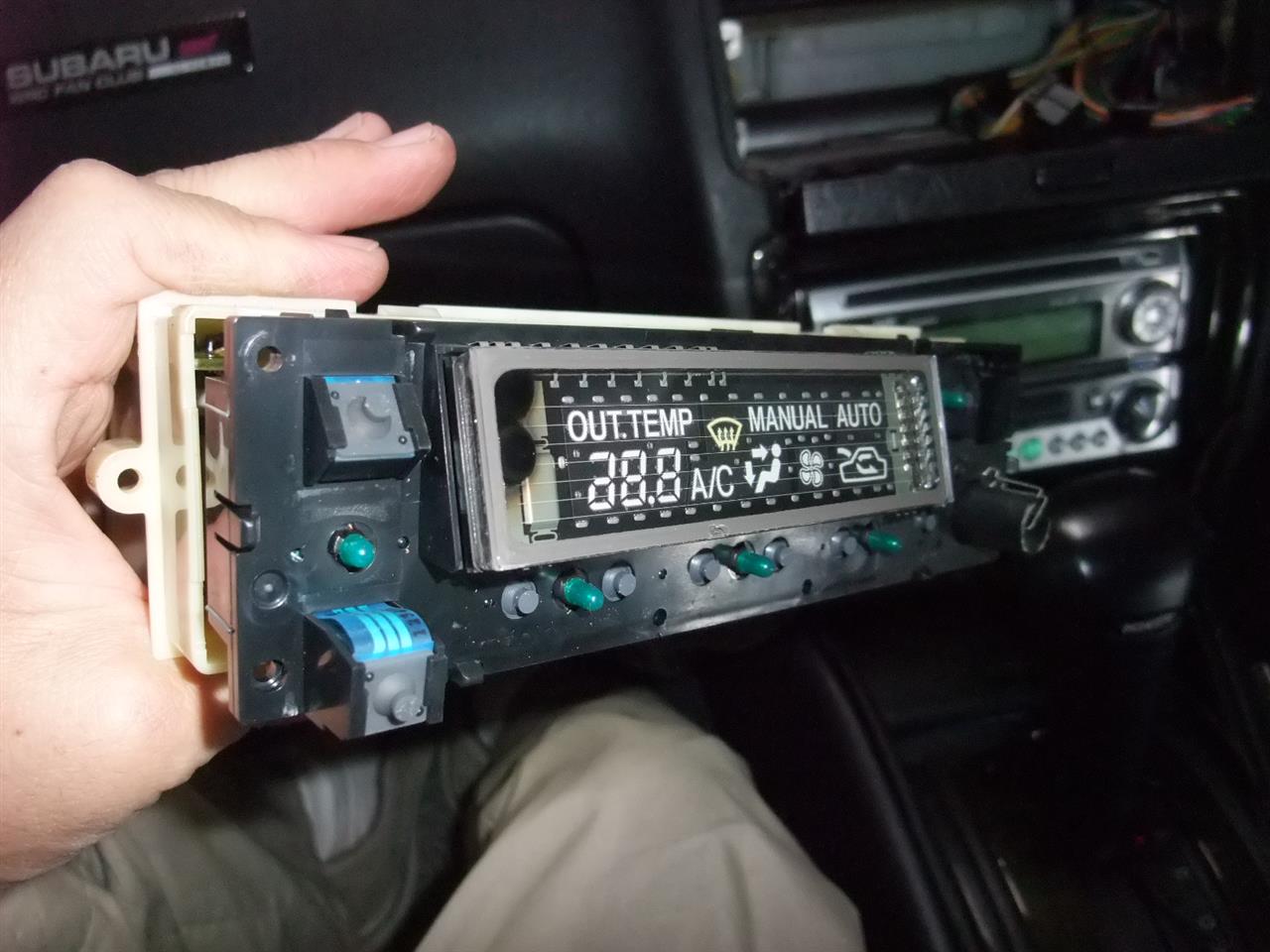

電球は全部で5箇所。


まず1個だけ交換。向きを知るためです。


この向きでした。


で、次々交換していきます。

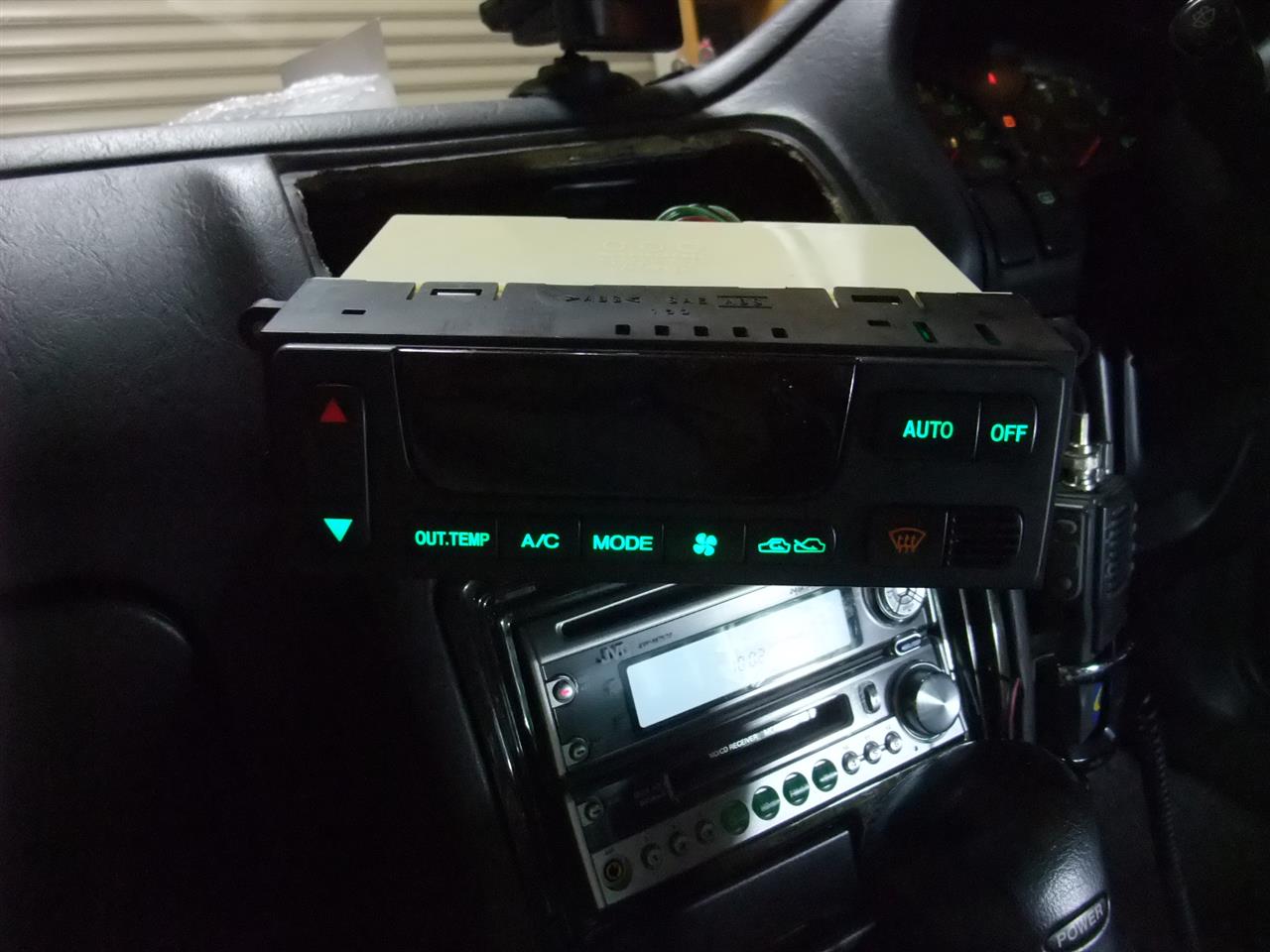

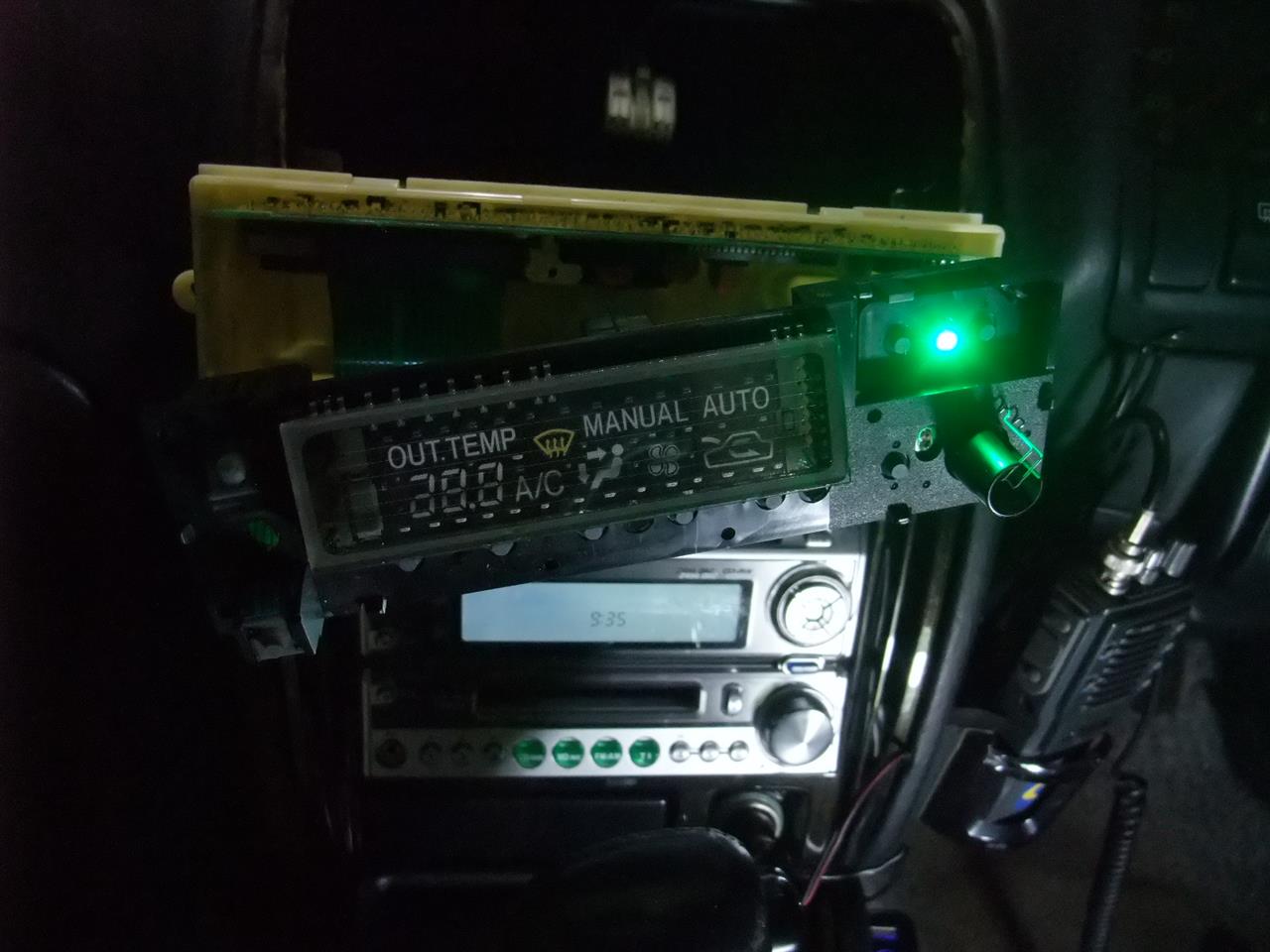

全部点灯オッケー!←嘘。やっぱ上下反対があって間違ったとさ。やり直ししながら全部点灯までこぎつけました。


あとは逆の手順で戻していきます。

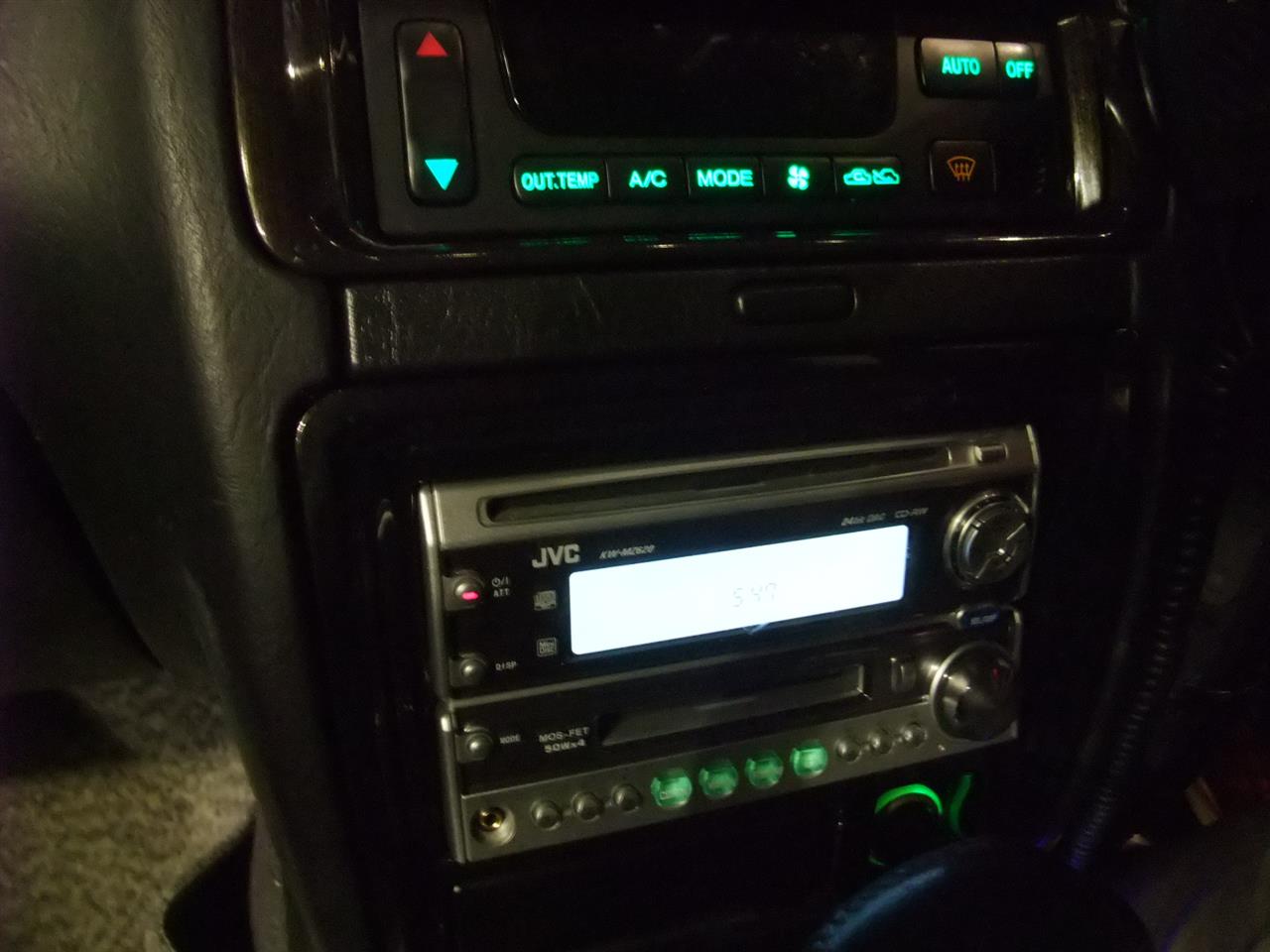

完成です。お礼は・・・、特になかったなぁ。
長文・駄文、閲覧して頂いた方々、スマン。特にオチもないし。


こんな感じで命令されながら、とりあえずちゃんとやりました。
