出力可変安定化電源

以前からLEDを使っての工作などをしていたのですが、動作テストの時などは15VのACアダプタから整流ダイオードを通して約14.4V位でしていました。
でも、これだと電圧が変化した時のテストが出来なかったり、いろいろと不便だったので、出力可変の出来る電源を造る事にしました。
といっても、電子回路についての知識はほぼ素人なので、とりあえずキットなどを使って、勉強しつつ完成させてみようと言う方向で。。。。。

という事で、今回使うのは m9(ﾟдﾟ)っｺﾚﾀﾞ!!
↑秋月電子通商　の　大容量出力可変安定化電源キット
キットの回路はこんな感じになってます↓


今回は、小型化して工具箱に入れても邪魔にならないように造りたいので、不要なパーツを外して、車の電圧に合わせて抵抗値も変更します。

変更後の回路図↓

変更した箇所は、
入力はDCにするので、ﾌﾞﾘｯｼﾞﾀﾞｲｵｰﾄﾞとC1が不要。
D1は出力ｺﾝﾃﾞﾝｻ(C4､C5)が25μF以下なので不要。
D2は調整端子ｺﾝﾃﾞﾝｻ(C3)が10μFで出力電圧が25V以下なので不要。
抵抗VR1･R2は、VR1(500Ω)とVR2(2kΩ)に変更する
VR1(500Ω)での変動幅は3.13V（微調整用）
VR2(2kΩ)での変動幅は12.50V（粗調整用）
よって、VOUTは1.25V～16.88Vまでリニアに変動可能になります。

回路図が決まったので、基板図の方です

青線が基板裏側の配線で、赤線が表側に出る配線です。
回路図と基板図では左右反転しています。

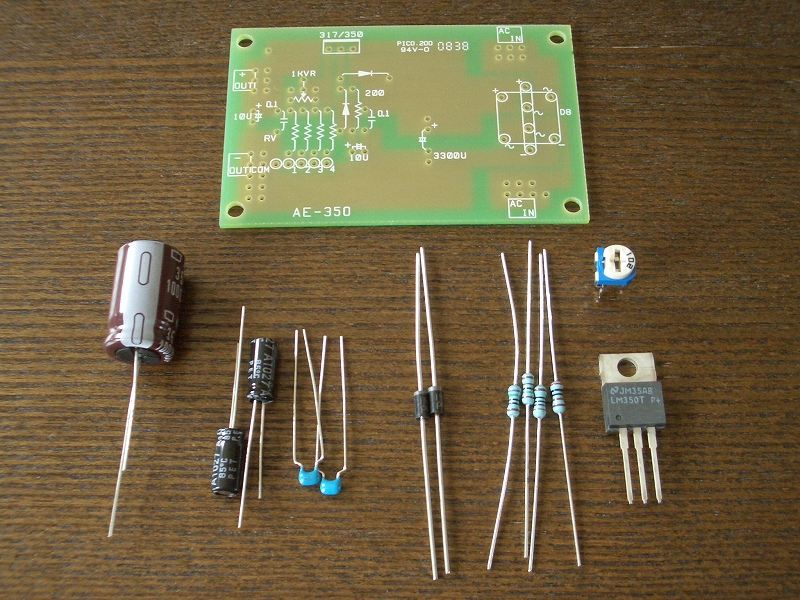

購入したキット
大容量出力可変安定化電源キット ＬＭ３５０Ｔ使用 最大３Ａ

内容は、
・三端子ﾚｷﾞｭﾚｰﾀ（LM350T）
・半固定抵抗（1ｋΩ）
・金属皮膜抵抗（200Ω、750Ω、1.5kΩ、2ｋΩ）
・整流用ﾀﾞｲｵｰﾄﾞ（10D-1)
・ｾﾗﾐｯｸｺﾝﾃﾞﾝｻ（0.1μF)
・電解ｺﾝﾃﾞﾝｻ（10μF、1000μF）
・専用基板（AE-350）

追加で購入した部品

・半固定抵抗（500Ω、2ｋΩ）
・ヒートシンク（24*18*17㎜）
・ＤＣジャック

以上で、部品がそろったので実際に作成します。
まず最初に、三端子ﾚｷﾞｭﾚｰﾀは結構熱を発するのでヒートシンクをCPU用の熱伝導グリスを塗って貼り付けておきます。


半田付けを終えてとりあえずテストしてみます。

思った通りに電圧が変化するので成功です(∩´∀｀)∩ﾜｰｲ

元の専用基板との比較

結構小さくて、使いやすく出来たので、満足です。(・∀・)ｲｲﾈ!!
