そうだ!コンバイントレーラーを作ろう!!

そうだ!コンバイントレーラーを作ろう!!






久しぶりの投稿は、DIYの備忘録!



2016年12月8日にコンバインの入れ替えをした。

10 旧


20 新



この日から40日ほど遡って、10月末の刈り入れ時、実演機としてクボタの営業マンが
このコンバインを積車で運んできてくれた時に
色々話していて出たのが、コンバイントレーラーの話題。
コンバインで道路を走行すると、旋回する度にクローラー(ゴム製無限軌道)を引きずり、
アスファルトに黒々と跡が残る。このクローラーを交換するとン十万円するって。。。

30 40 コンバイントレーラーってこんな感じ

※ネットからの拾い画です。問題あればお知らせください。


興味が出てきて、その後すぐに検索するが新品やきれいな中古は、まぁ結構なお値段する。
某オクにはお安めなのも出品されてるが、ボロイし送料高いし。。。

そんな中、構造等を見てて思ったのが『これなら作れるなぁ!』だった。

てな訳で、コンバイントレーラーを自作することにした。


トレーラーの設計は、引っ張る側のヒッチを基準にする。
クボタ純正ヒッチはあるけど、当然これも自作。
まずはトラクターの牽引ヒッチを作る。
トラクターの取説等を見ても寸法は載ってないので、
トラクターの腹下に潜って、ボルトピッチ等を実測して現物合わせで採寸。
50

ボルトのサイズはクボタの問い合わせフォームから質問すると丁寧に教えてもらえた♪

60 落っこちてた縞板で仮のヒッチを作ってみた。
トラクターに仮付けしてロータリーを全下げして、
PTOのユニバーサルジョイントが干渉しないことを確認




70 本番の材料はt6の65角の角パイプとt9の平板。
↑の仮ヒッチを参考に微調整して本番の製作に移る。


80 溶接してから、トラクターに仮付してみる。バッチリ!






ここからいよいよコンバイントレーラー本体の製作へ。

まずは積載するコンバインの諸元を調べ、
このコンバイン(3条刈用)の市販品のトレーラーのサイズ等を調べて参考にした。

90 ↑で作ったヒッチを基準に
・シーソー式にして、歩み板を持ち運ばずに乗り降り出来るようにする。
・トラクターのロータリーを外さないまま牽引できる様にする。
・コンバインを積んだまま車庫のシャッターをくぐれる様に、なるだけ低床にする。
以上の3点をクリアできるように、1/20で適当に図面を書く。




100 コンバインやシャッターの採寸


シャッター開口部の高さは2,370㎜でコンバインの車高を差し引くと約385㎜。
ここで我が家固有の問題が・・・

道路から敷地内へのスロープの傾斜がきついのだ。

低くすると車体は安定するだろうが、ここのスロープで牽引用シャフトや尻を擦って亀になる。。。
なので、トレーラーの荷台の高さはコンバインを積んでシャッターを潜りつつ、
最低地上高をしっかり確保できる320~350㎜位に決めた。


製作していくうえで、問題はタイヤ・車軸関係。
荷車用のタイヤ・ホイールを使いたいんだけど、
ネット上ではタイヤはあってもホイール、ハブ、車軸が全然見つからない。。。

そこで荷車用タイヤは諦めて、FFの軽自動車のリアハブと軽トラ用のタイヤを使って
耐荷重を考えて2軸仕様、一年のほとんどは置いておくだけのトレーラーなので
少しでも場所を取らないように、メインの牽引用シャフトは伸縮するようにして製作することにした。

110


そんな矢先、クボタの営業マンが、
コンバイントレーラーを自作するって話を覚えていてくれて、お客さんから
客:『いらなくなったコンバイントレーラーを引き上げてくれ』
と要望を受けたらしく、
営:『もし良かったら、そのまま使いますか?』
とうれしい連絡♪
使えそうにない個体だったら、そのままスクラップにするだけらしいので
後日、引き上げた足でそのまま見せに来てくれた。
120

フレームのほとんどはスクラップ行きになりそうだけど、タイヤ・車軸・メインの牽引シャフトは使えそう♪
付いてたタイヤは5.00-9 8PRだった。 ほんとは6.00-9 10PRが良かったけど。

130 タイヤ耐荷重表



140 車軸とシャフトを仮固定して、早速気になってたスロープの走行実験。

なんとか行けそうな感じ。

150 160 早速設計変更

タイヤを2軸から1軸へ、牽引用シャフトを丸パイプから角パイプに変更。



次に乗り降りする際に、シーソーが急激に上下しないように減衰装置の考察。

最初は複動式の油圧シリンダーを使おうと思っていた。
某オクにもトラックのウイング用の油圧シリンダーが多数出品されている。
でも、設置する場所が床下になるので配管の取り回しが面倒に思い、
車用のショックアブソーバーにした。


最後にオートロック。
安全の為にコンバインを乗せた時、荷台が台車と水平になると同時に、
荷台と台車が自動的にロックされるようにしたい。

170 180 で、考えたのが、この形↓



形が決まったので材料・部品を発注。

190 トレーラージャッキ

某オクで見つけた安いやつを落札→思った以上にデカかった(^^;

200 ショックアブソーバー

これもオクで30アルファード用の新車外しのリアショック

210 鋼材



それでは製作開始!

220 伸縮する牽引用シャフトの75角の角パイプを突っ込める
丁度良いサイズの一回り太い角パイプがお手頃に無かったので
コの字型に曲げ加工した鋼材を抱き合わせて角パイプ形状に溶接する。

歪んでしまわないか不安だったが、大丈夫だった♪


230 その溶接した角パイプをメインに台車を作る。

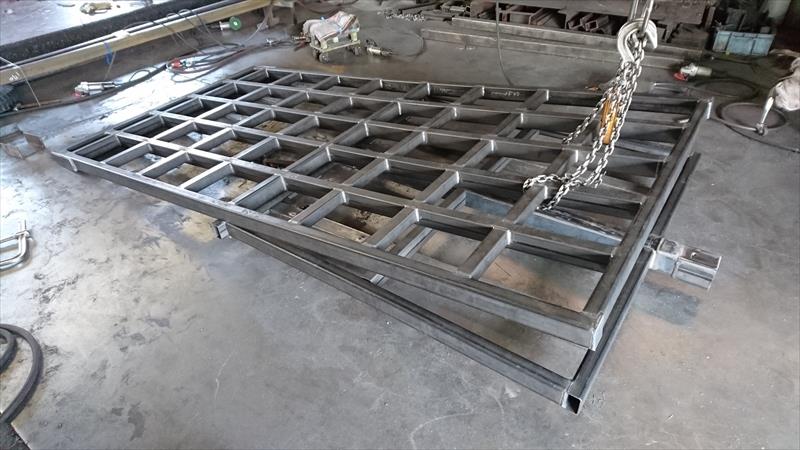

240 次に荷台の製作


250 台車に荷台を乗せてみよう

うん、イイ感じ♪

260 荷台のガイドを付けて、車輪を仮付け

大分、形になってきたなぁ~


270 280 290 減衰装置の取り付け

台車の根田を含めて現物合わせで取り付けたので、意外に時間がかかった(^^;
でも、大体計算通りの寸法だったので、現物合わせしなくても良かったかも。。。
300


310 320 330 オートロック装置の取付

溶接後の動作確認でバッチリ作動♪

340 トレーラージャッキの取付

ホントはもっと低い位置で前後方向に回転するようにしたかったが、
サイズとスペースの都合上こうなった(^^;

350 360 370 最後にエキスパンドメタルの切り出し・貼り付け



てな工程を経て、完成!
380 390



じゃなかった。防錆を兼ねて塗装をせねば。

使用する塗料はアサヒペンのスーパーコートの銀黒5L
ローラーと刷毛で塗装開始!

400 せっかく組んだのにまたバラす。。。

410


この色にして失敗したと思ったのが、
鋼材の色に似てて薄暗い車庫内で作業してると、
塗れたのか塗れてないのかが非常に分かりにくい(^^;
420

430 440


450 460


470 台車塗装完了で天日干し!


480 荷台はエキスパンドメタルのお蔭で超塗りにくい。。。


塗っては乾燥の為に放置を繰り返し、いいかげん集中力が切れたころ、
物は試しとエアースプレーガンを試してみた!

490

コレがまあキレイに塗れること!

塗料の缶に、塗りにくい時は、5%以内の水で薄めるように指示があったが、
そんな程度薄めたくらいではエアースプレーガンではすぐに詰まってしまい、
吹けないと思い込んでた(^^;

こんなことなら、最初に試すべきだった(笑


塗装乾燥後、保管中のコンバインはバッテリーを外してあるので
車重約800kgの軽トラで積載テスト
500

510

520

530

540


平地ではシーソー、オートロック共にバッチリ作動!

そのまま、スロープへバック。

550

560

570

580

590

600


後ろ、前 共に接触せずに走行出来た(*^^)v



コンバインに外したバッテリーを載せるの面倒なので、本番は何カ月も後になりそう。






2017_05_07:追記

…とか言いながら、


やっぱり我慢できず

オフシーズンにバッテリーを外さずに電源を遮断できる
バッテリーカットオフスイッチをポチって
610


620 コンバインに取付


630 バッテリーを取り付けた後、積載テスト

640



650 積んだままの状態で、無事に車庫にも入った♪

バッチリ計算通りで気持ちイイ(笑


馬をかまして、タイヤを浮かして秋まで待機(*^^)v
