2013年05月26日 イイね!

ヘッドランプの脱着方法

ヘッドランプの脱着方法先日、LEDポジションランプが白くなった改良版のヘッドランプに交換した件を「LEDヘッドランプの白色化(?)」のブログにアップしましたが、とある理由で元のやや黄色いヘッドランプに戻すべく、交換作業を行いました。










前回のヘッドランプ交換は、バンパーの脱着に自信が無かったのとLEDコンピューターの交換方法が全く判らなかったのでDにて交換作業を依頼しましたが、作業風景を見ていると出来そうだったので、挑戦してみることにしました。




いつもの様に、「出来るだけ判り易く・・・」を心掛けましたが、カメラのホワイトバランスの設定をミスってしまい写真の色がおかしいのと、写真の撮り忘れた箇所もありますが、その点は大目に見て下さい。


① 車のフロント側をジャッキアップします。
ジャッキアップしなくても作業は出来ますが、バンパー下と地面との隙間が狭くて作業し難いので、ジャッキアップすることをお勧めします。

② 以後、バンパーの下側のボルトやネジ類を外しますが、外す部分の樹脂パネルの重なり具合を良く覚えておいて下さい。


というのは、外す時は簡単なのですが、元に戻す時に、パネル同士の重なり具合を覚えていないと、元に戻せなくなる可能性があるからです。

出来れば、ボルトやネジを外す際に、念の為にその箇所をデジカメで写真を撮っておくと、戻す際に判らなくなってもその写真を見て元に戻す事が出来るので、そうすることをお勧めします。似たような形状のフックやネジ類もあるので写真があると安心です。

③ バンパー下に潜って、パンパー下部の取り付けネジ類を外します。

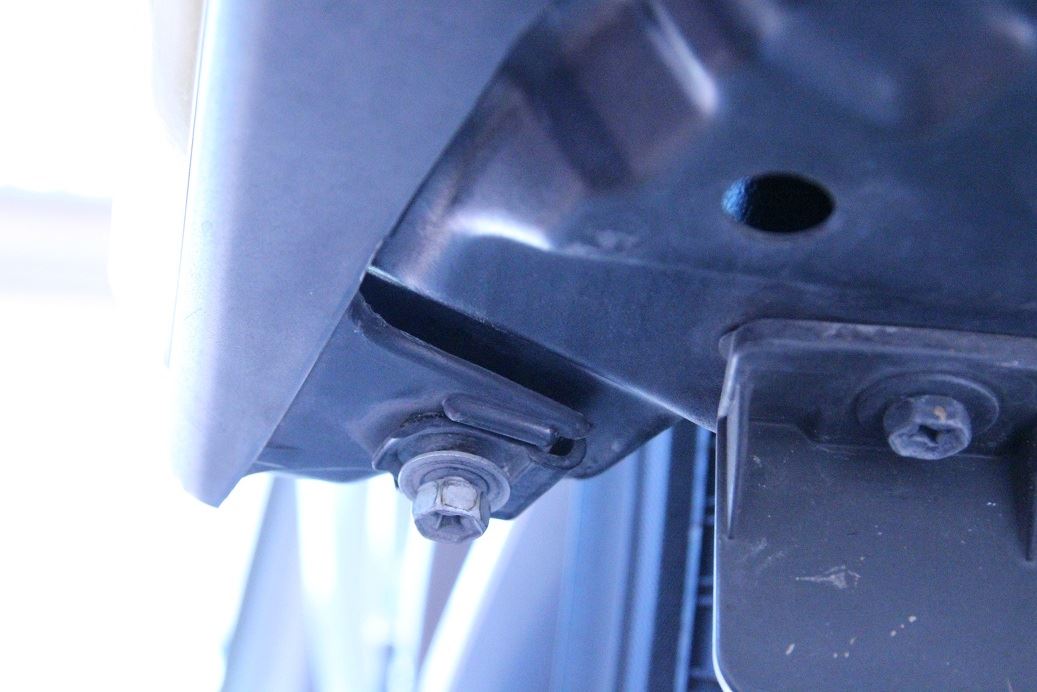

写真の様な「六角ボルト:8個」と「六角十字ネジ:4個」を外します。



④ タイヤハウス側の下にある「六角十字ネジ」を外します。

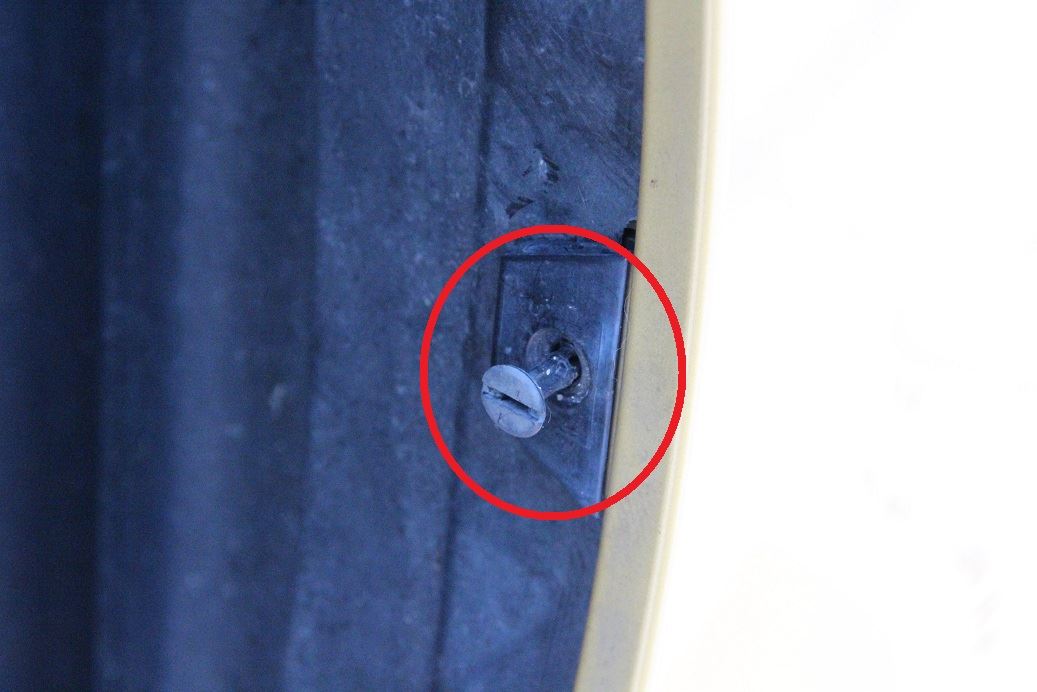

⑤ タイヤハウス側面の2つの樹脂ネジを外します。

まずマイナスドライバーで、90度捻って、引っ張って細長い樹脂ネジを外します。


バンパーとタイヤハウスカバーを固定している黒いフックから、タイヤハウスカバーを外します。


⑥ タイヤハウス上側の1つのフックを外します。

中央を押すとロックが解けるので、後は引っ張って外します。
(全部は外さなくても、⑤の樹脂ネジの次にある樹脂フックを1つ外すだけで充分です。)

⑦ タイヤハウスカバーを少し捲ると、中にフェンダーの鉄板とバンパーを固定している白い樹脂パーツに刺さった六角十字ネジが見えるので、これを外します。



⑧ ⑦でネジを外した白い樹脂パーツを外します。

上側のツメを摘んで、下(地面側)に押し込むと外れます。


⑨ ボンネットを開けて、グリル上の大きなカバーを外します。

フックが9個ありますので、中央を押すとロックが解けるので、後は引っ張って外します。


⑩ ヘッドランプ裏側の配線を外します。

一見すると沢山の配線が繋がっている様に見えますが、実際は大きなコネクタが2つだけなので、その2つを外せばOKです。

(非常に狭い場所でのコネクタ外しとなるので、外せれない場合は、⑯の実際にヘッドランプを引き出した時にコネクタを外しても構いません)

⑪ フェンダー側の黒いゴムカバーを車の前側に2cmほど引っ張ってゴムカバーのフックを外します。




⑫ スピンドルグリル部のフック(6つ)を外します。

  頭の大きな樹脂部品が有りますが、普通のフックの上に大きな樹脂部品が載っている様な構造の部品なので、頭の下側にマイナスドライバーを差し込んでフックの頭を持上げれば外せます。


⑬ ここからバンパーを外す作業に入りますが、最初に車をジャッキアップした場合は、車を下げてください。

⑭ バンパーが固定されているボルトやフック類は全て外しましたが、残りはバンパーの裏側の2箇所がヘッドライト等にフックで留められているので、その箇所を外します。


  ※ 重要 ※

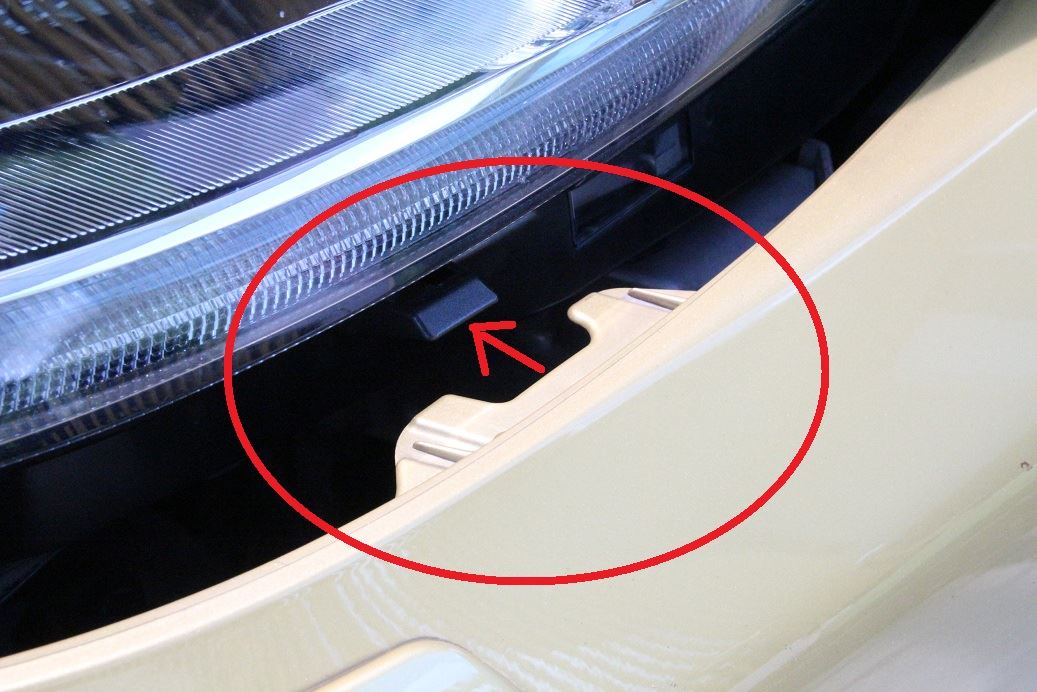

   ヘッドランプ側面部のフック(赤○部)が意外と固くて外し難いですが、勇気を持ってバンパーを手前に引っ張れば外れます。




この側面部のフックが外れればヘッドランプ正面下のフックも自然と外れると思います。
(黄○部)



なお、写真の青○は⑦で外したボルト固定部です。


⑮ ヘッドランプは3箇所のボルトでボディに固定されていますが、2箇所はヘッドライトの上部、残りの1箇所はバンパーで隠れていたヘッドライト側面下の黒い樹脂パーツの中にあるので、それら3つのボルトを外します。



⑯ ここでヘッドランプを外す作業に入りますが、「コツ」があって、この「コツ」は、とあるみん友さんに教えて頂いたのですが、これを知らないと外すのも非常に苦労すると思いますので、良く覚えておいて下さい。

  ※ 重要 ※

  その「コツ」とは、「ヘッドライトを持ち上げながら外す」ということです。

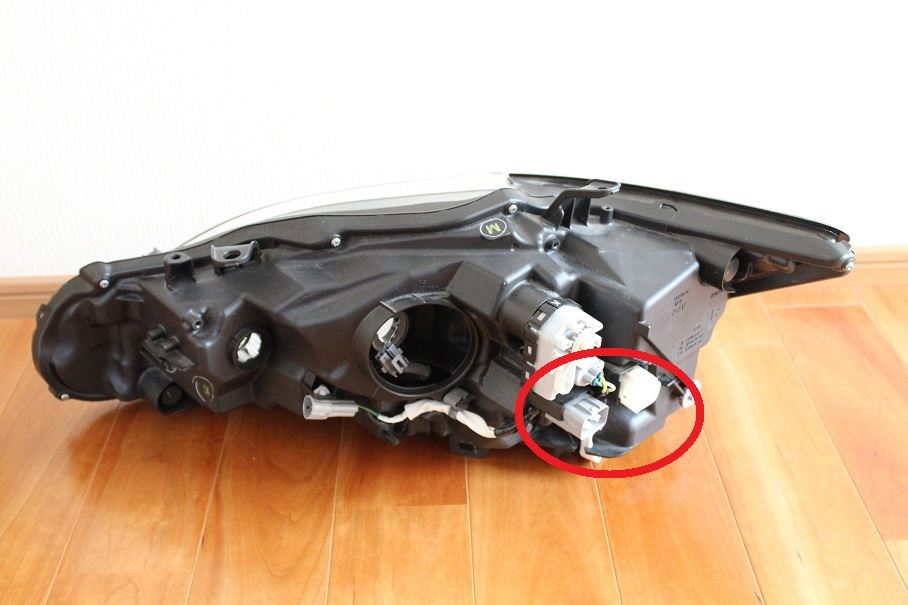

  どういうことかというと、ヘッドライトは上側2箇所のステーと、ヘッドライトのウインカーランプ側の見えない箇所とフェンダー側の4箇所で固定されていますが、そのウインカー側の見えない箇所を外すには少しランプを持ち上げないと、外せれない様なんです。





  理屈はイマイチ判りませんが、写真の様に、鉄板が少し上側に曲げられて、その鉄板に引っかかるのかもしれません。(関係ないかもしれません)



  とにかく、「持ち上げながら外す」ことが必要です。

  私の場合は、前述の見えない箇所の下辺りに手を入れて、ヘッドランプ全体を少し持ち上げる様にして引っ張り出しました。


⑰ ヘッドランプを交換する場合でも、LEDコンピューターは付け替える方が多いと思いますが、この脱着は、4つのネジを外して、中に2つのコネクタがあるのでそれを外せば簡単に交換できます。その際、防水用のゴムを入れ忘れたり、捩れていないか確認しておいて下さい。



⑱ バルブ類の付け替えは、ハイビーム用のバルブは薄グレー色のカバーを捻って外して、中にあるバルブのコネクターを捻って外します。ウインカーバルブも同様に交換します。



以上が外し方なので、その逆の作業をすれば、装着できます。

装着する場合に、どのネジを使うか、どのフックを使うか、樹脂板の重なりがどの様だったかが判らなくなったりしますので、前述した様に、その都度 写真を撮っておくと装着する時にそれを見れば判るので安心です。

なお、ヘッドランプの交換だけならヘッドランプを外す隙間が出来れば十分なので、フォグランプなどの配線を繋いだままで、ヘッドランプウォッシャーのチューブ類も触らずに、付けたまま作業が出来ます。

但し、グリルの交換などで、完全にバンパーをボディから外したい場合は、それらの対策が必要になるので注意して下さい。
ヘッドランプウォッシャーは気をつけないとウォッシャー液が大量に漏れてくるので、チューブを挟む専用の治具があると、便利な様です。

また、今回はもともとついていたヘッドランプなので、光軸の調整もほぼ不要(?)と判断し、自分で行いましたが、初めて装着するヘッドランプだと光軸の調整が必要になるかと思います。ただ、光軸の調整はDで無料で行ってくれるので、点検などで訪問時についでに調整して貰えば良いのでは?と思います。


以上が、私なりの脱着方法ですが、もしかしたら記載忘れや勘違いの部分が有るかもしれませんので、その点はご了承下さい。

また、ご自身で作業される場合は、自己責任でお願いします。

参考にして頂ける方がみえると嬉しいです。
