2012年01月17日 イイね!

テールランプ/ブレーキランプを交換した

先日smart kに乗ってて、ふとバックミラーを見たら、片方のテールランプがブレーキペダルを踏んでも明るくならないのに気がついて、点検したら右側のブレーキランプが切れてました。

この車、取説にブレーキランプの交換方法が書いてあるので、自分でやってみることにしましたよ。しかしブレーキランプが切れるなんて初めての経験。

今回交換に使ったランプはこれ。小糸製作所のハイパワータイプ。C-22っていうやつです。別にハイパワーじゃなくても良いんだろうけど、せっかくだからって訳で。切れたのは右側だけですが、後で左も切れるなんて羽目になりたくなかったので、左右一緒に替えることにしましたよ。


まずは、テールランプユニット全体を車から外さなければなりません。そのためには、ランプユニットそば、テールゲート開口部にある六角のナットを2つ緩めなければなりません。

これと、


これ。いずれも、樹脂製のようで、あんまり乱暴に扱うとネジがダメになってしまいそうです。

これを緩めてナットをはずして、ランプユニットを外側にグリグリ動かすと、外れます。

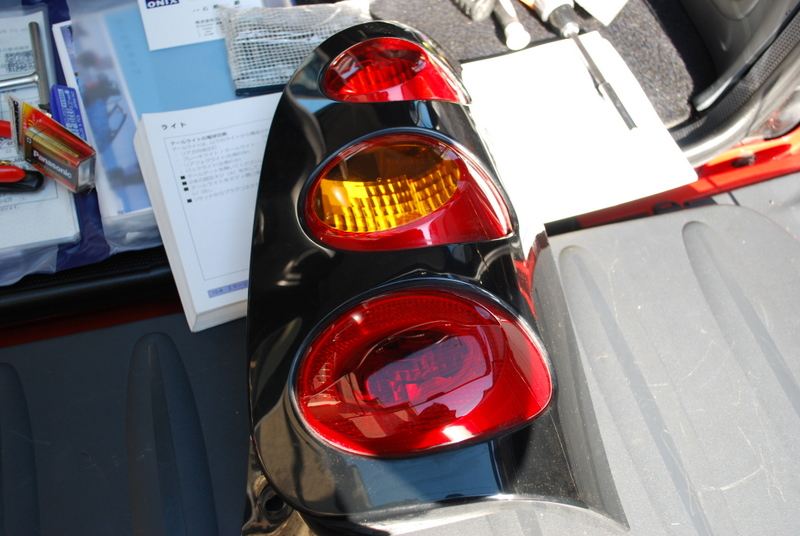

ボディからランプユニットの裏側にケーブルが出ていて、ソケットでつながっているので、これを外します。ラッチをドライバーで浮かせて少しずつ引き抜いていくと抜けますが、なかなか抜けません。これがケーブルが抜けたランプユニット。

 次に、ランプユニット本体を、枠から取り出すんですが、これは上の写真右側にあるつまみのようなものについているツメを外してあげると簡単に外れます。下にもう一カ所あるので、それもツメを外します。

これが枠からユニット本体を外した状態。この状態から赤いレンズユニットを外します。これもツメで引っかけてあるだけなので、ツメを外してあげると簡単に取れます。

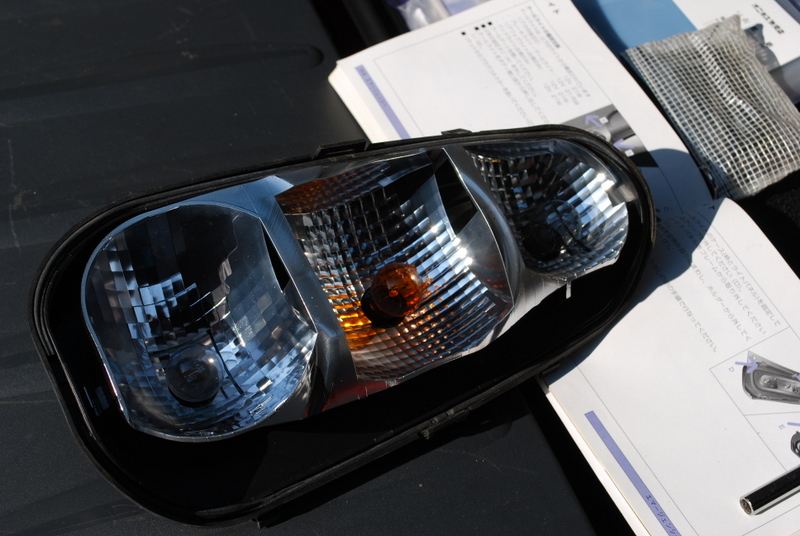

これがレンズユニットが外れた状態。電球が露出しています。右からテールランプ/ブレーキランプ、方向指示器、バックランプ。smart kは左右のランプユニットの一番下が機能が違っていて、片方がバックランプ、片方がリアフォグランプになってます。

ここまで来たら、古い電球を外して、新しい電球を入れて、分解と逆の手順で組み立てて完成。ブレーキペダルを押して、ブレーキランプが点灯することを確認して片方の作業終了。同じ事を反対側のランプユニットにも実施、電球を交換、点灯確認をして作業終了。初めてやったので30分ぐらいかかりましたかね。これが、新しい電球を入れた状態。


ちなみに、今回切れた方は、PHILIPS製の電球がついてました。おそらく純正品だと思います。それで、もう片方は小糸製作所製。小糸製作所製が入っていた方は過去に球切れになって交換したんでしょうね。

今回かかった費用は電球代315円X2。ハイパワータイプだからこの値段で、通常の電球だと2個で315円。ディーラーに出すと、片方で工賃込みで1000円以上かかるようですよ。

Posted at 2012/01/17 21:10:03 | コメント(0) | トラックバック(0) | SMART K | クルマ
