こんにちは

今回はタイトルの通り
Defi Smart Adapter Wの OBDⅡ接続を
試みてみましたので、過程と結果を
ブログにしたいと思います。
※画像はすべて日本精機株式会社HPより拝借

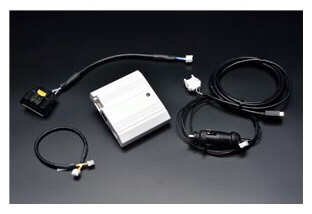

まず、Defi Smart Adapter Wとはですが
簡単に言うとBluetoothを介してiPhoneに
メーター情報を表示させるデバイスです。

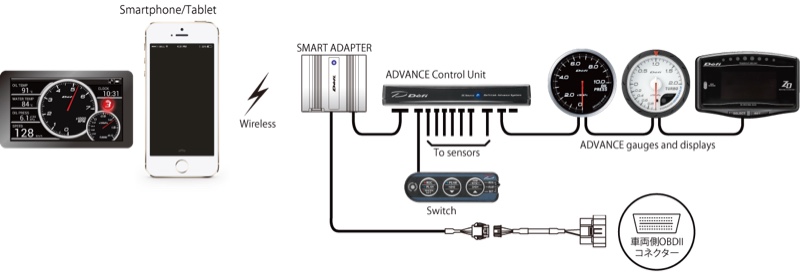

アドバンスコントロールユニットと繋いで、
アナログセンサーで取得した情報を
メーターの代わりにiPhoneに表示できます。
また、OBDⅡハーネスを車両に直接繋ぐことで
車両のCAN通信で取得している情報も
表示することができます。


今回はこのOBDⅡハーネスをZD8 BRZに繋いで、
CAN通信から情報を取得できるかを試してみました。

自分は、Smart Adapter W本体は
既に持っていたのですが
OBDⅡハーネスは持っていなかったので
購入しようかと思ったのですが
ハーネス単品で6,000円もします。

適合車種リストにZD8は載っていなく、
買ってから使えないと悲しいので
どうしようかなと迷っていたところ
日本精機（Defi）のHPをみていたら、
適合確認を目的としたレンタル制度が
ある事を知り、早速申込み。

自分は本体は所有済みで、
電源はアドバンスコントロールユニット経由で
取るので、OBDⅡハーネスのみレンタル。
（期間は2週間程）


実装確認の結果…
情報取得が出来ませんでした。（NG）


アドバンスコントロールユニットから
取得している電圧情報は表示可能でしたので、
電源は通っていて、
Smart Adapter WとiPhoneのペアリングは
うまくいってそうですが
OBDⅡから取得出来るはずの
水温、油温、エンジン回転数等は一切表示されず。

他の車両に付けて確認する時間が
なかったので、問題が車両側なのか、
部品なのかは不明です。

日本精機の担当者さんからは
※以下、日本精機担当者さんからのメール文
車両側のOBD‐コネクタを含む
CAN通信の仕組みと弊社の製品のCAN信号を
受け取る仕組みがマッチしないと
情報が取得できないという事象が発生します。
(その他の原因も様々ありますが・・・）

弊社の製品の中でも
・SmartAdapter
・SmartAdapteW
・CANDriver
・Defi Sports Display F

でCANの取得の仕組みが異なりますので、SmartAdapterWでデータが取得できなくても
その他の製品で取得できる可能性があります。

とのこと。
自分は9インチナビに表示出来なければ
CAN通信からの情報を表示させたいとは
思わないので、一旦諦めます。

とは言え、アナログセンサーからの情報は
CAN通信とは関係ないので表示できるはず。

自分はアナログセンサーを繋いで
水温、油温、油圧は管理しようと思います。

最後に。
BRZのオーナーズガイドのP.35には
『故障診断コネクターに機器を取付けないで』
と、記載されていますので
取付けに関しては自己責任でお願いします。
また、今回は自分のクルマの場合
適合していなかったので
他の車両であれば適合する可能性もあります。
あくまで、参考で。

以上、他のZD8オーナーの為になれば
いいなぁと思うシリーズでした。
