昨日からテールの加工をはじめ、一日挟んでようやく施工終了致しました、アイです
いやぁ、久々に長々と作業して疲れました、アクシデントも一杯あったし(ノД｀；)
整備手帳にアップするつもりだったのですが、写真撮ってる余裕も無かった為に割愛です、申し訳ない(ノω＝；)
では、今回の施工について改めて説明致します
今回の取り付け物達
ツインLEDバルブレッド＆アンバー

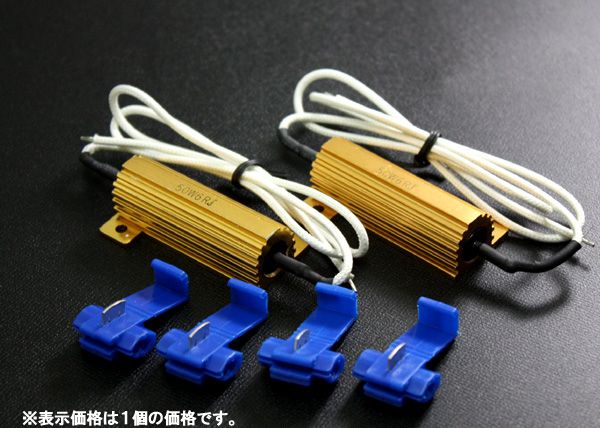

ハイフラ防止抵抗
LEDテープ(レッド＆アンバー。スモール、ブレーキ、ウィンカー)
上記三つになります、まぁ抵抗は見えないんで実質二つですかね？
ウィンカーバルブをツインLEDに変え、LEDテープをテールランプの下に這わせるのが今回の目的です
何はともあれテールランプを外さないと話しにならないので取り外し
これはZE-3だけなのか、ZE-2もなのかテールランプユニットを完全に取り外すことが出来ない構造になってました、ブレーキ・スモール・アースの配線がカプラ無しの直接続なので取り外し不可能
ZE-2にコーリンテールランプがあり、様々な人が交換されているので、ユニット取り外しは簡単だと思っていたのですが見事に裏切られました。というかブレーキ配線が保護チューブに入れられてテールランプに思いっきり固定されてました、これは外せない……
なので作業中はテールランプが宙に浮いた状態での作業になり、やりにくいし傷に注意しながら行わないといけないので非常に時間を消費しました
今回の施工での注意点は兎に角配線の量が多いことですね、LEDテープだけで４本(スモール・ブレーキ・ウィンカー・アース)があり、更にLEDバルブに抵抗配線は付くはで、ごちゃごちゃになります、注意
とりあえず検電テスターで配線を確認しながら接続していき、全配線の処理が完了し、テールを元に戻したらなんと！！純正のバルブが邪魔ではまりませんでした(´；д；｀)
普通に考えたらわかることですが……テールまさかこんなにキツキツだと思ってなかった
これは昨日書き込んだとおりですね
なので急遽対策を講じました、純正バルブを切断し、ツインバルブのみにする施工をしました、これで多分保障対象外。が、バルブがあってここまでしてるのに諦めるとか無理。なので後悔しない
純正バルブを切り離し、ツインバルブの純正に接続する部分も切り離し。そしてこの配線同士を圧着。これでバルブ一つになります
次にフロントの時もそうだったので予想していましたがテールもLEDバルブ入らず。ソケットをニッパーでガリガリ切り取り穴を広げます
ツインバルブもフロントと同様にいらない部分を切り取りシェイプアップ。これでようやくソケットに入ります(カツカツだけど)
これもロック出来ないので防水処理必須
これではまるはず！！っていきこんだけどもはまらず
抵抗が邪魔でしたorz
なので苦肉の策として抵抗はテール下のバンパー側に垂らして施工しました、あまりよろしくないのですがはまらないんだから仕方ない。バンパーに両面テープで貼り付けておきました
これで完成です、純正ノーマル時より微妙にテールランプのはまりが悪いですが許容範囲です、手で触ると浮いてるかな？程度
隙間もほぼないのですが水が入り込まないと断定は出来ないので防水処理必須ですね
こんなトラブルの連続で片側の作業に約二時間かかってます、両方合わせて約４時間。頑張りました( ´Д｀ )
て、ことで完成写真です～！

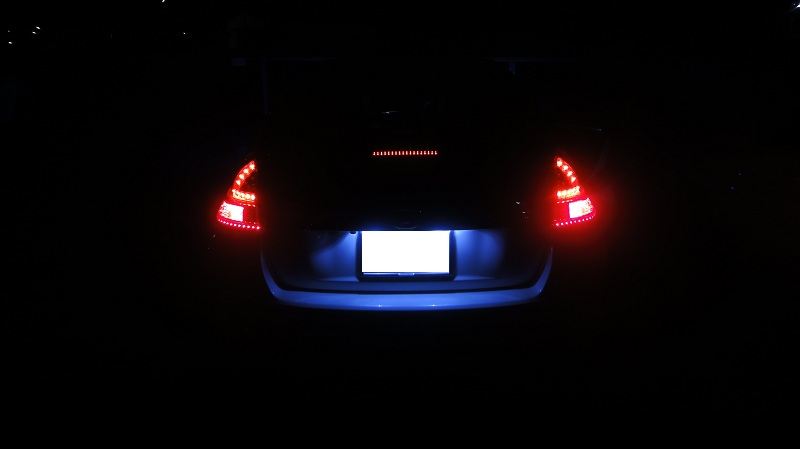

リア正面写真
【解説】
スモール時の写真です、ライセンス部が蒼く見えますがホワイトです、デジカメの設定で暗くしている為です
ハイマウントが点灯しているのはハイマウントポジション化しているからです、ブレーキを踏めば更に明るくなるので十分ブレーキとして認識出来るかと思います
テールランプ上部のくの字型の部分が純正、その下の四角の部分がウィンカー部分。その下のアイラインがLEDテープです
ブレーキ入力でハイマウント、アイラインが強く光り、くの字型の内部がランプ点灯しますね

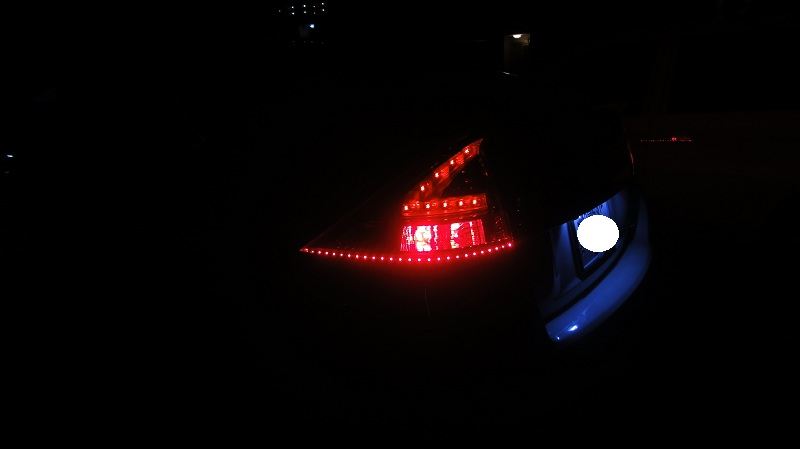

サイドからの写真
アイラインは純正の▲の先から這わせているので横からだとこう見えます。ウィンカー部分も赤く光り、かなりの存在感ですね
リア正面からの写真・ウィンカー点灯時
こう見えます、ウィンカー部分がアンバーに点灯しているのがわかるでしょうか、アイラインもウィンカー時は赤ではなくアンバー色です
サイドからの写真・ウィンカー点灯時
こんな感じ。抵抗入れてるのでハイフラも無し。LEDテープはランプ下に這わせてるので日中見てもLEDテープ部分がほぼ見えません
ぱっと見普通に見える施工を心がけています、まぁスモール点けたら即ばれですが(笑)
ブレーキ使用時の写真は一人だったため撮影出来ず。次回アップしますね
ちなみについででバック球もLEDランプに交換してます、ミラーウィンカー以外LED化終了
と、言うことでアイサイトのテールランプ改造終了です、お疲れ様でした
ZE-3はコーリンのシャークLEDテールランプ取り付けが多分不可能ですので、オリジナリティが欲しい方はこの様な施工は如何でしょうか？
テール下にブルーLEDテープを這わせてみることも出来ますが、ポリスに注意
私の施工の場合は多分際どいラインでしょう。ただレッドなのでアイラインは即ばれですが意外にウィンカー部分はわかりにくいです、遠くから見るとこういうテールランプなのかな？と騙す事が可能かと(笑)
当然ですが私の好きなギボシ使用。ウィンカーのレッド、LEDテープ別々に消灯可能なように施工しています、気分の問題ですかねｗ
て、ことで完全にエクステリアは100％完成と言っていいでしょう！いあやぁ疲れた
とりあえずオリジナリティ爆発インサイト、アイサイト誕生ですね
テールアイラインはかなり異種だと思うのですが周りで見かけます？居ないよね～(；ﾟ∀ﾟ)
とりあえず満足しました！
時間かかったなぁ……( ´Д｀ )
