え!そうなんだ?(*_*;

こんばんは~(*^_^*)

操作スイッチ移設にあたりルームランプを取ってしまうので
配線を探っていました。

部屋にルームランプを持ち帰って配線を見ながら

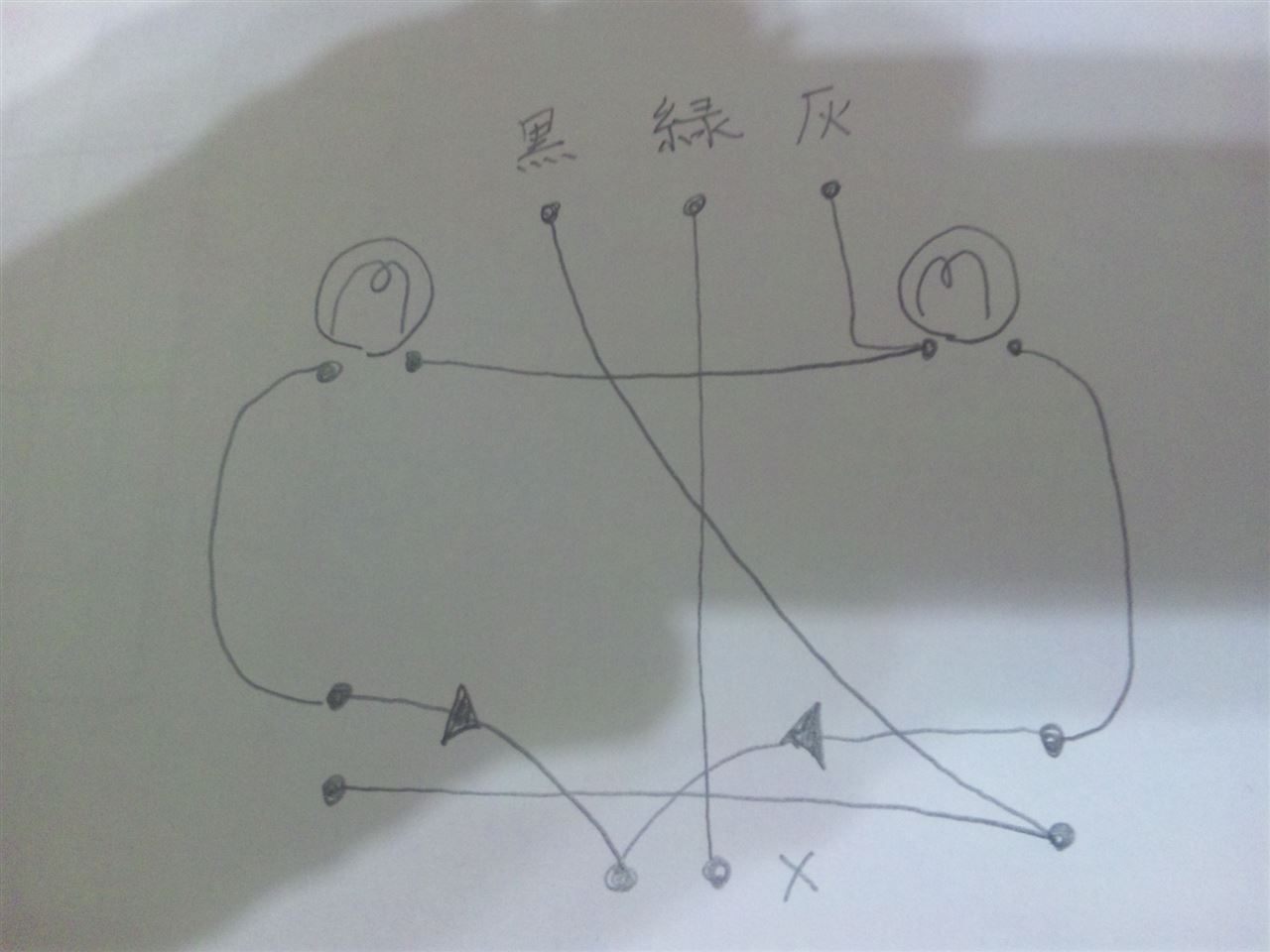

配線図を書いてみました。
こんな感じの配線に成っているのですが
ど~~~しても理解できず悩んでいました。
マタジさんに聞いてみて黒が- 灰が+とはわかったのですが
緑が+に成ると可笑しな事に成るのですよね・・・・

マタジさん色々とありがとうございましたm(__)m
大変助かりました。

車にテスターを持って行って調べてみたら緑のカーテシは
ドアが閉まっている時は+配線に成っていて
ドアが開いている時は-配線に成っているんですね。
これで理解できたので
実際にテストで配線を組んでみました。

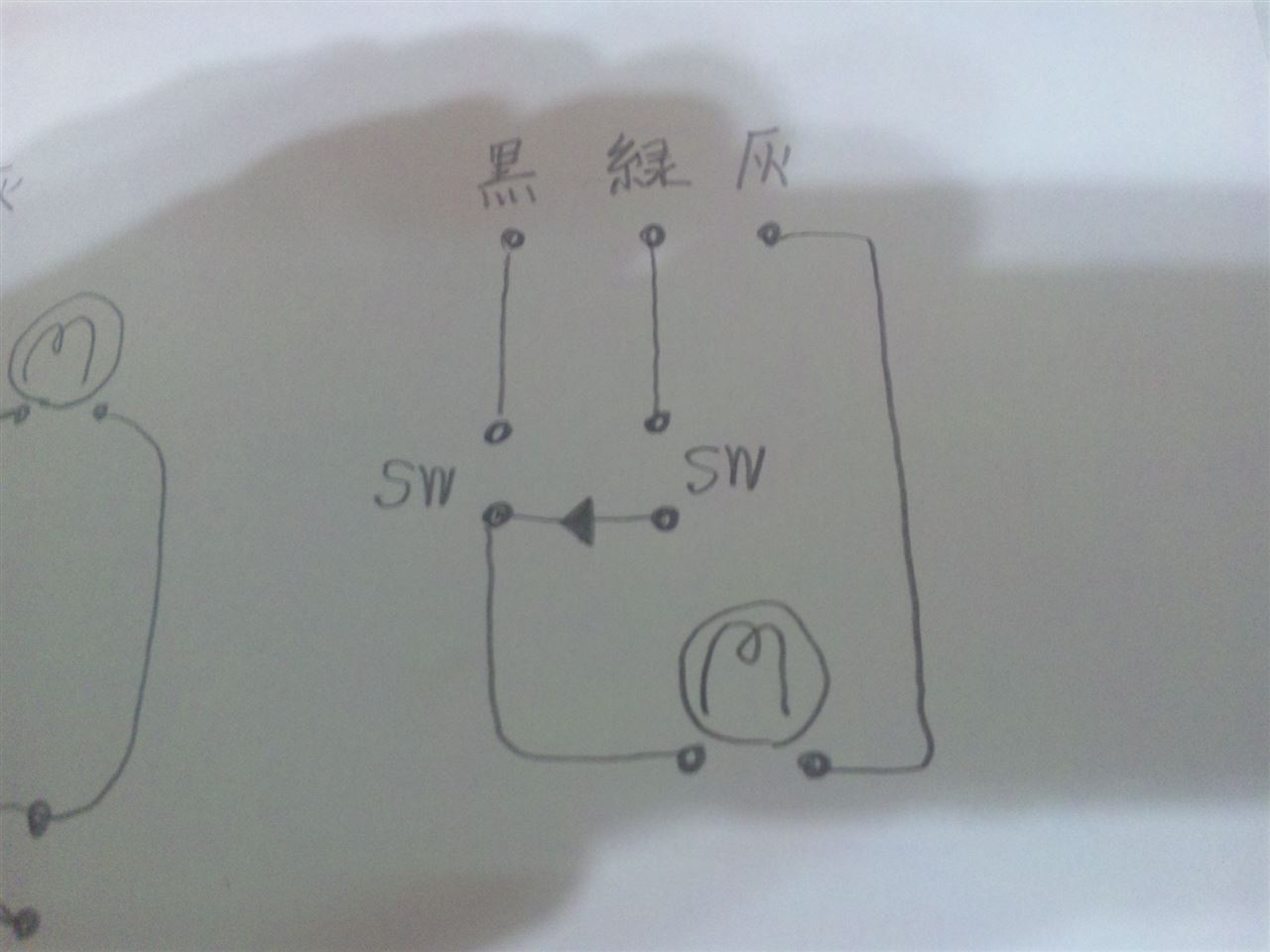

その配電図は

これで適当な配線を使って実験してみました
問題無く点灯しました。
今回照明は一つにしてしまうのでこれでいい~のだ♪

カーテシの配線の先でいったい何が起きているんだ!!(*_*;

これが巷で言う「マイナス操作」ってやつなんですね。。。。。。。

又一つ勉強に成りました。

それから、BOXの方が少し進んだのでUPを
またまた時間が無く写真を取るのが精いっぱいでしたm(__)m

ホムセンでアルミ板のt1.5ミリを購入。
それをカットして・・・・

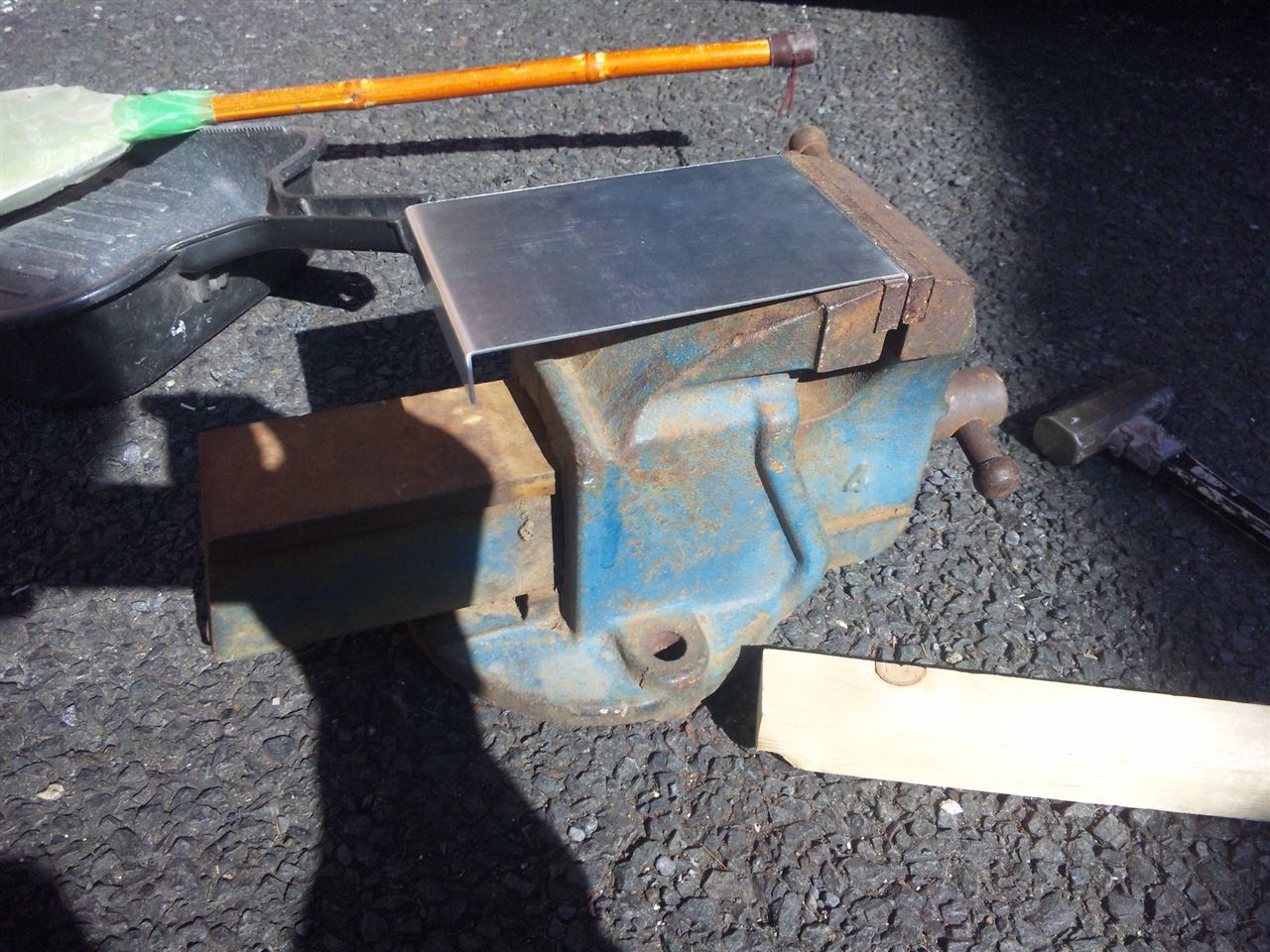

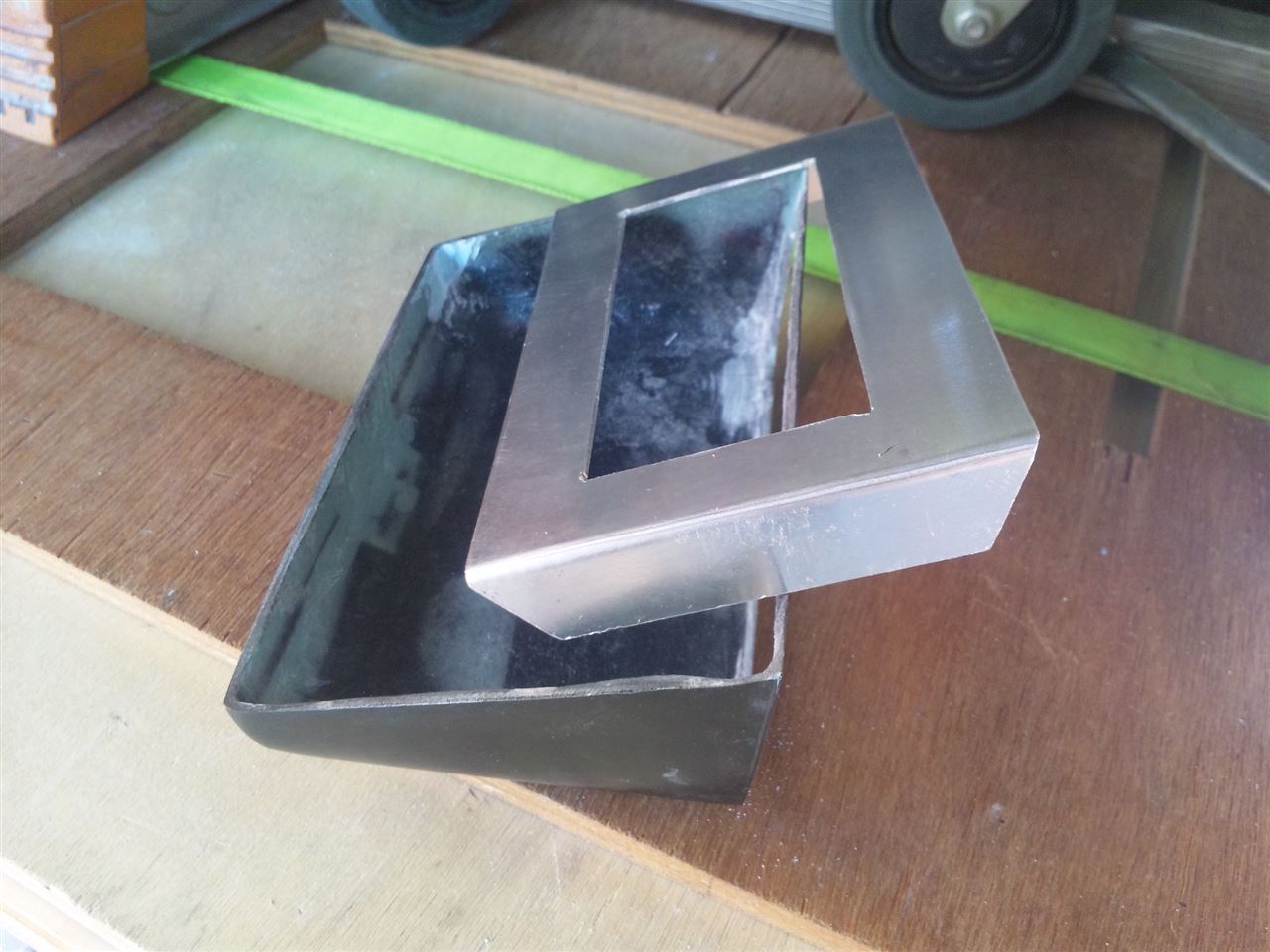

両端を曲げて・・・・
何年ぶりに使ったんだ~^_^;

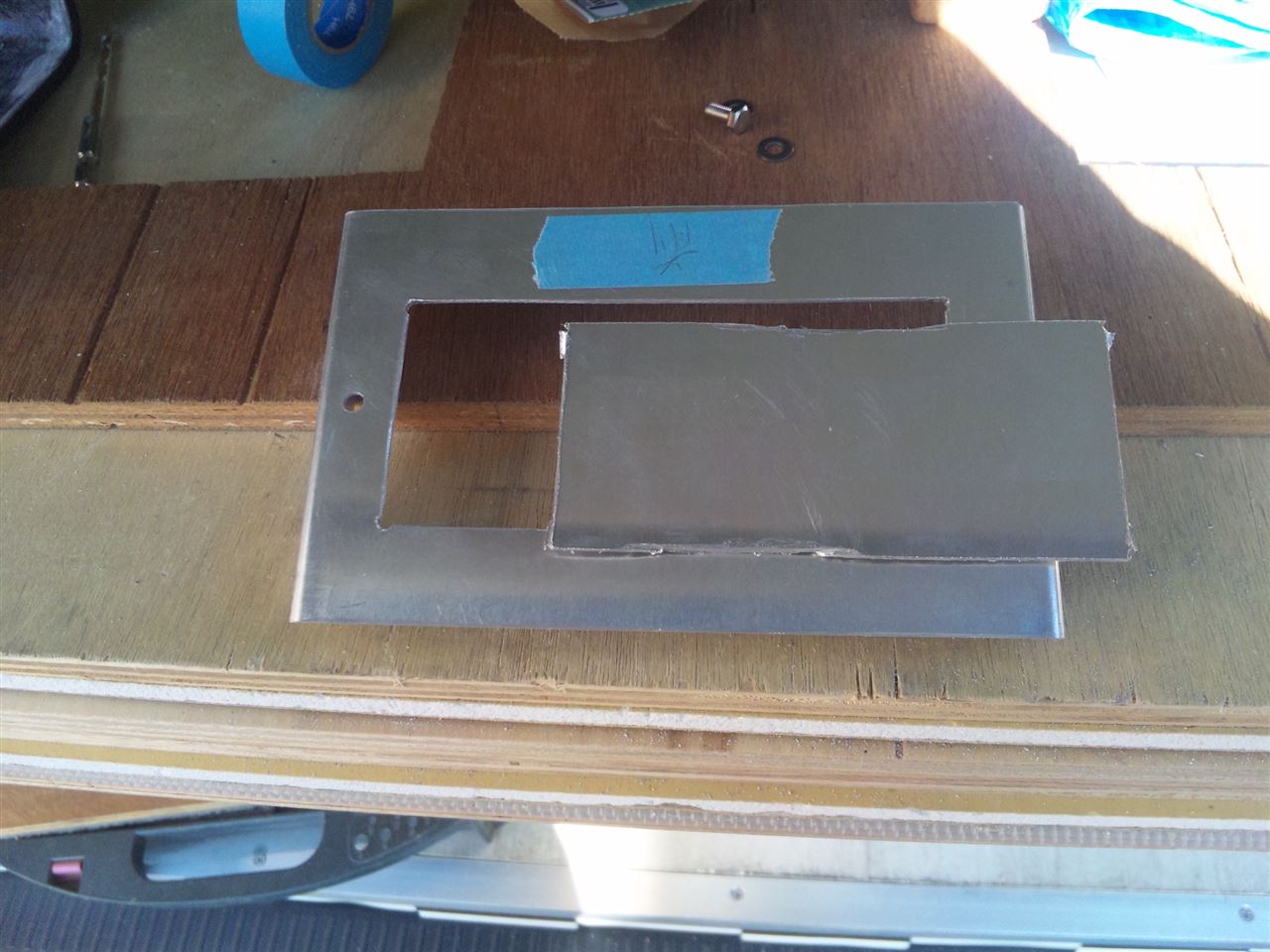

真ん中に開口を開けて
この開口は車体側より小さくしてあります。


曲げた所の端が当たるのでカット

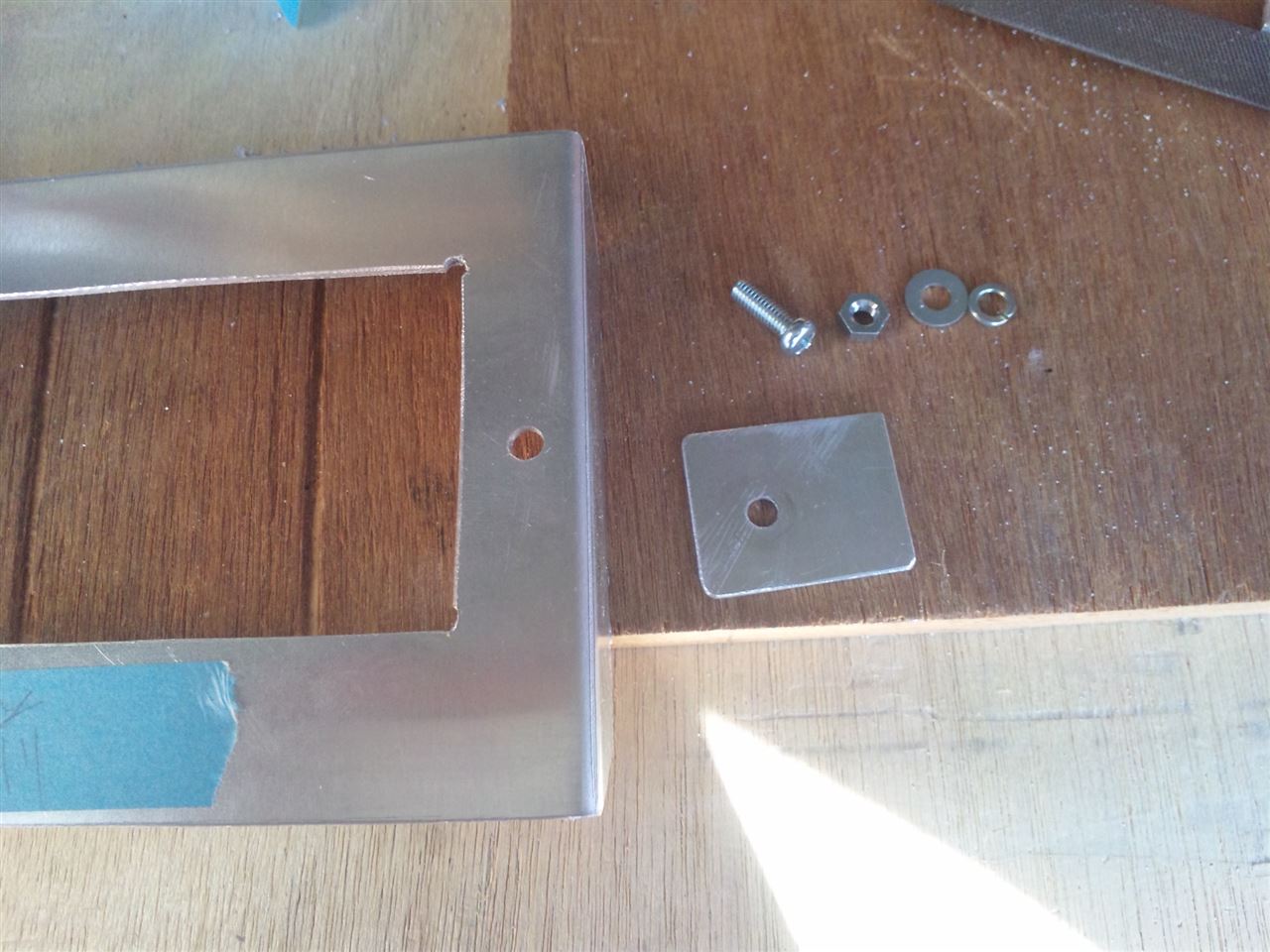

開口の両脇に4.5ミリの穴を開けて・・・・
開口を開けた時の残りを使って・・・・

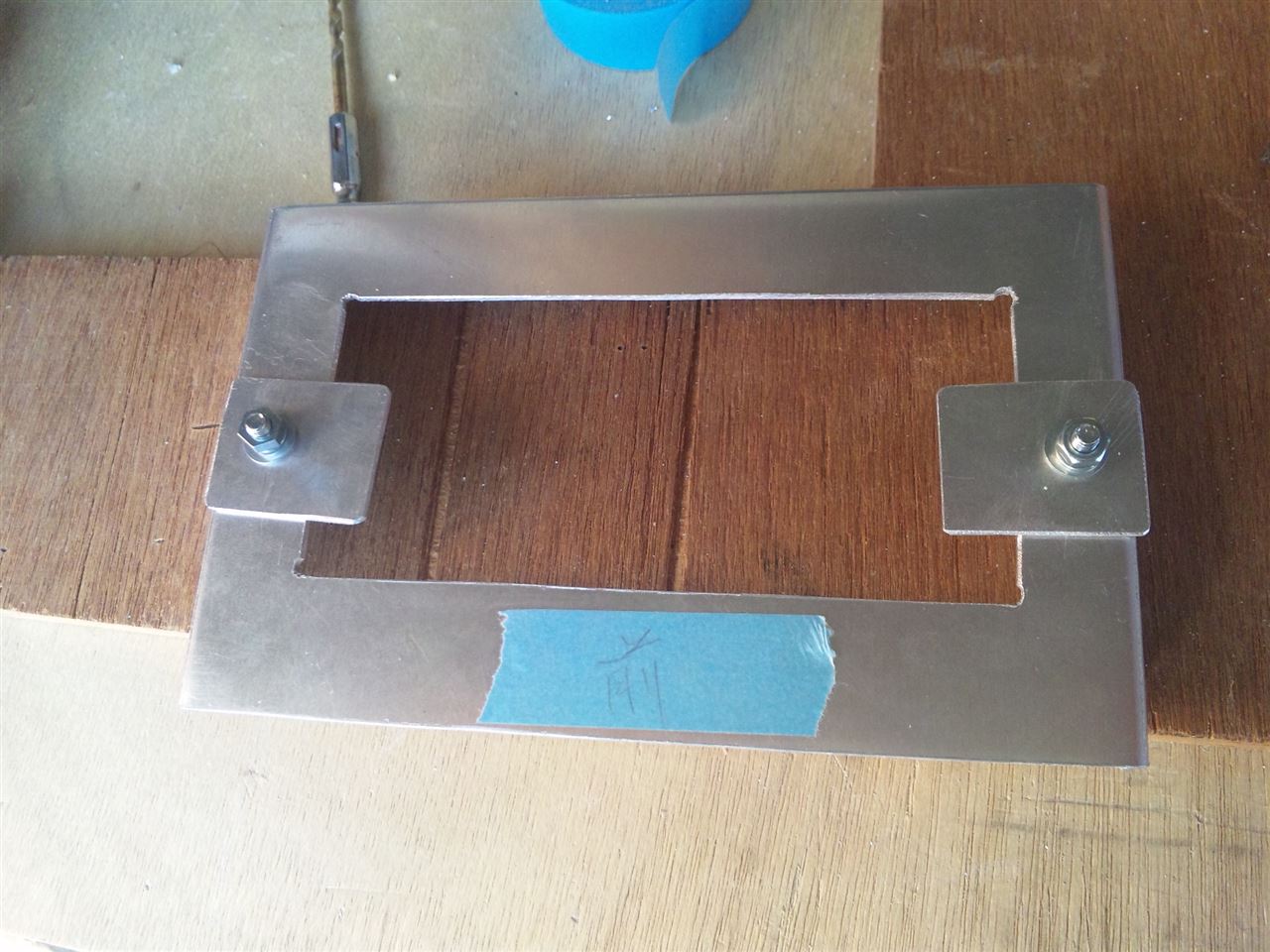

この様な板を左右分作りました。


板の取り付けはこの様な状態で左右にはみ出さない程度が理想です。
はみ出すと取り付ける時に開口に入らないからです。
この板を回転させて車体側の鉄板に乗せネジを締めて行き
挟み込む様にしてブラケットを取り付けます。

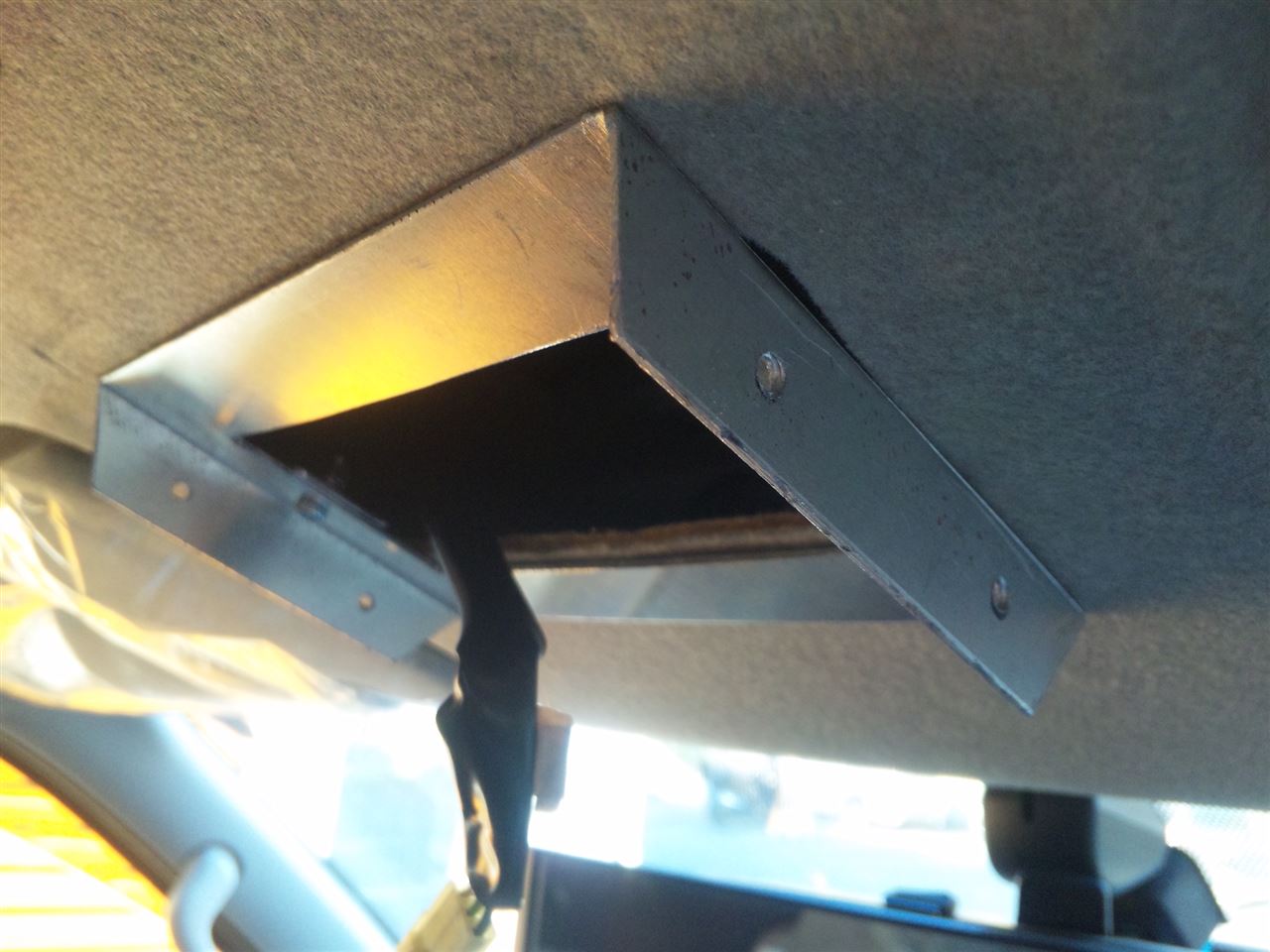

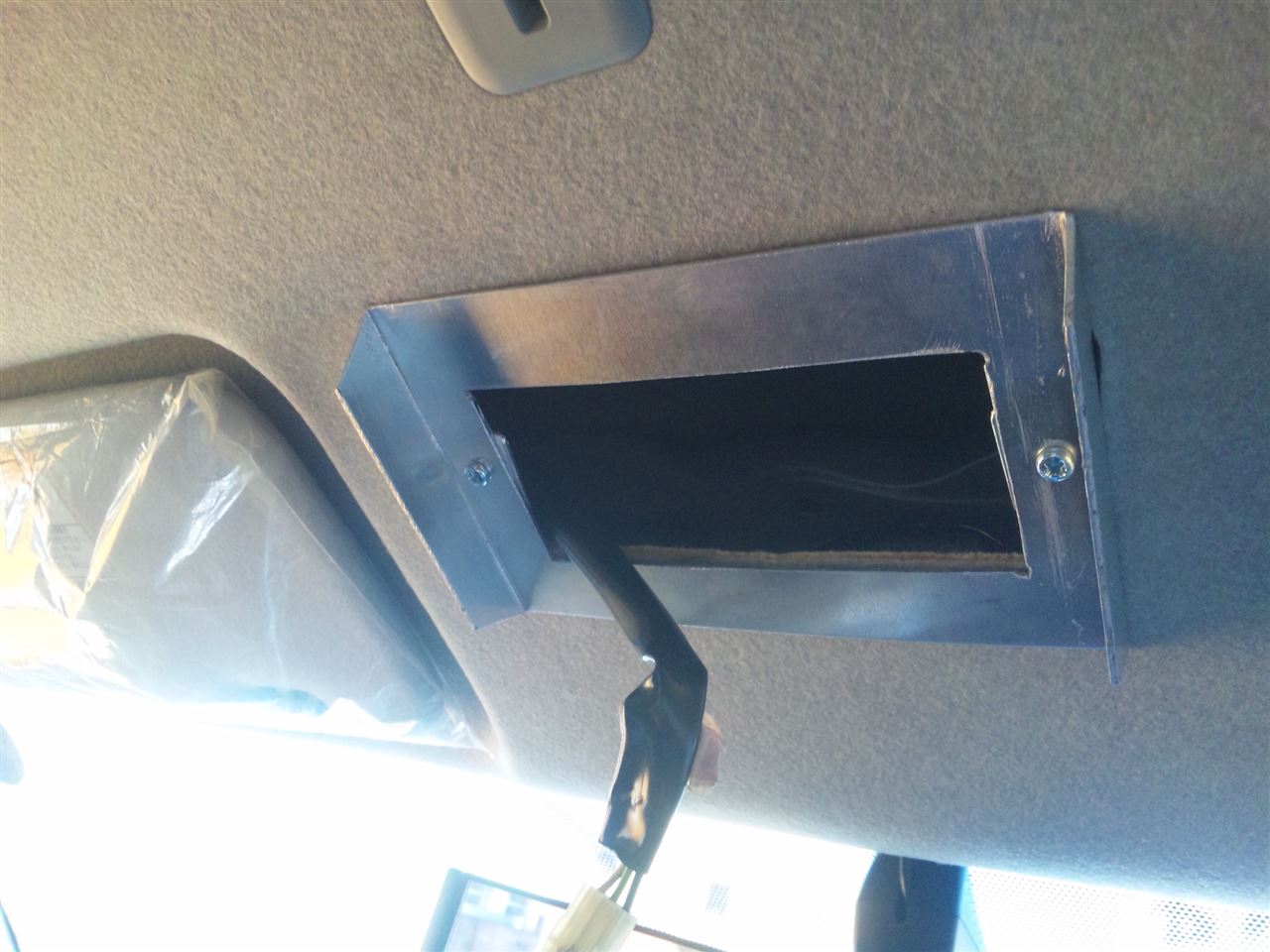

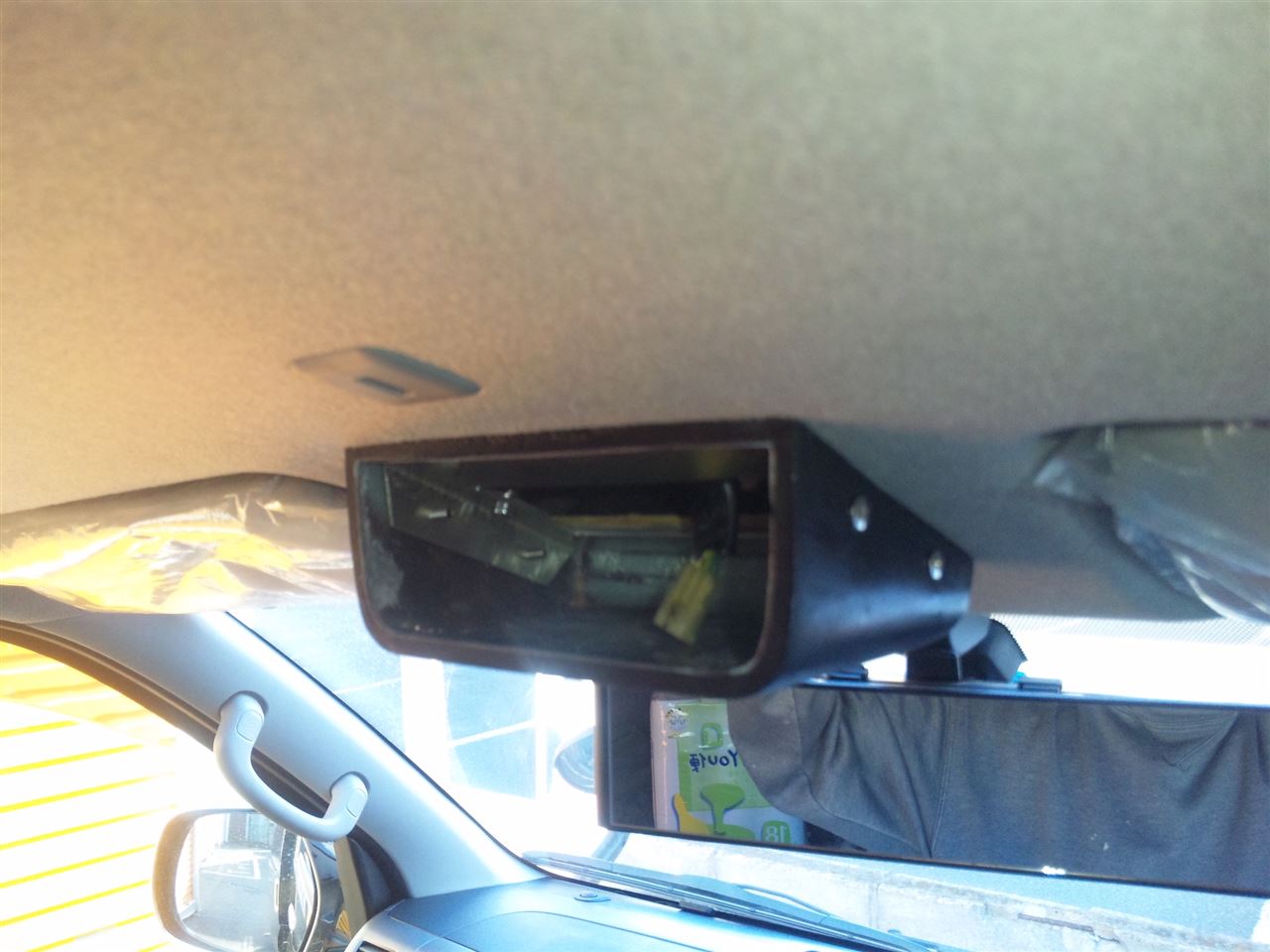

取り付けるとこんな感じです。

これにBOXを取り付ける様に成ります。
BOXにあらかじめ穴を開けておき
ブラケットに被せてマッキーで印をして
M4のタップを立てました。

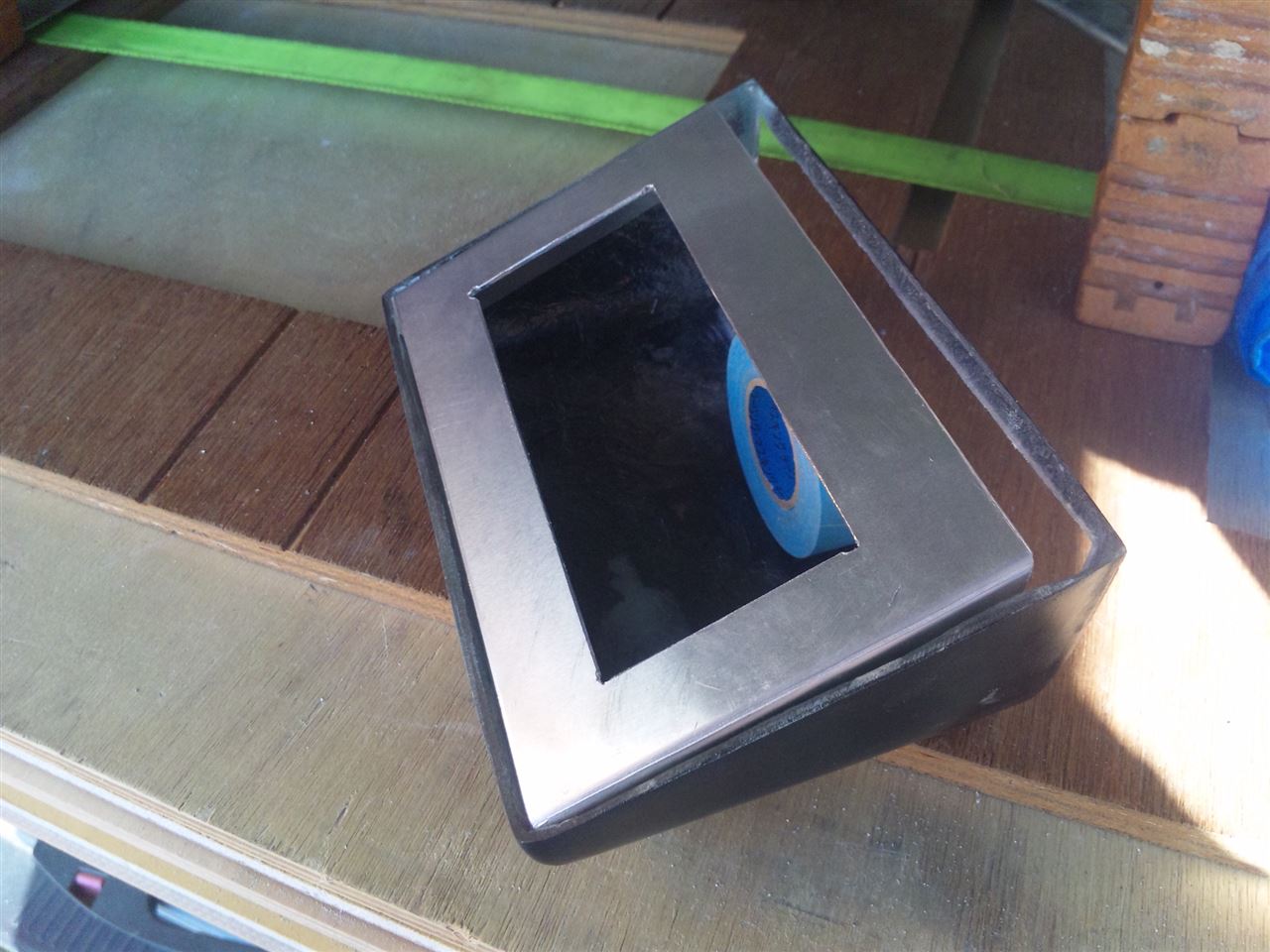

それにBOXを取り付け。


左から見ると・・・・

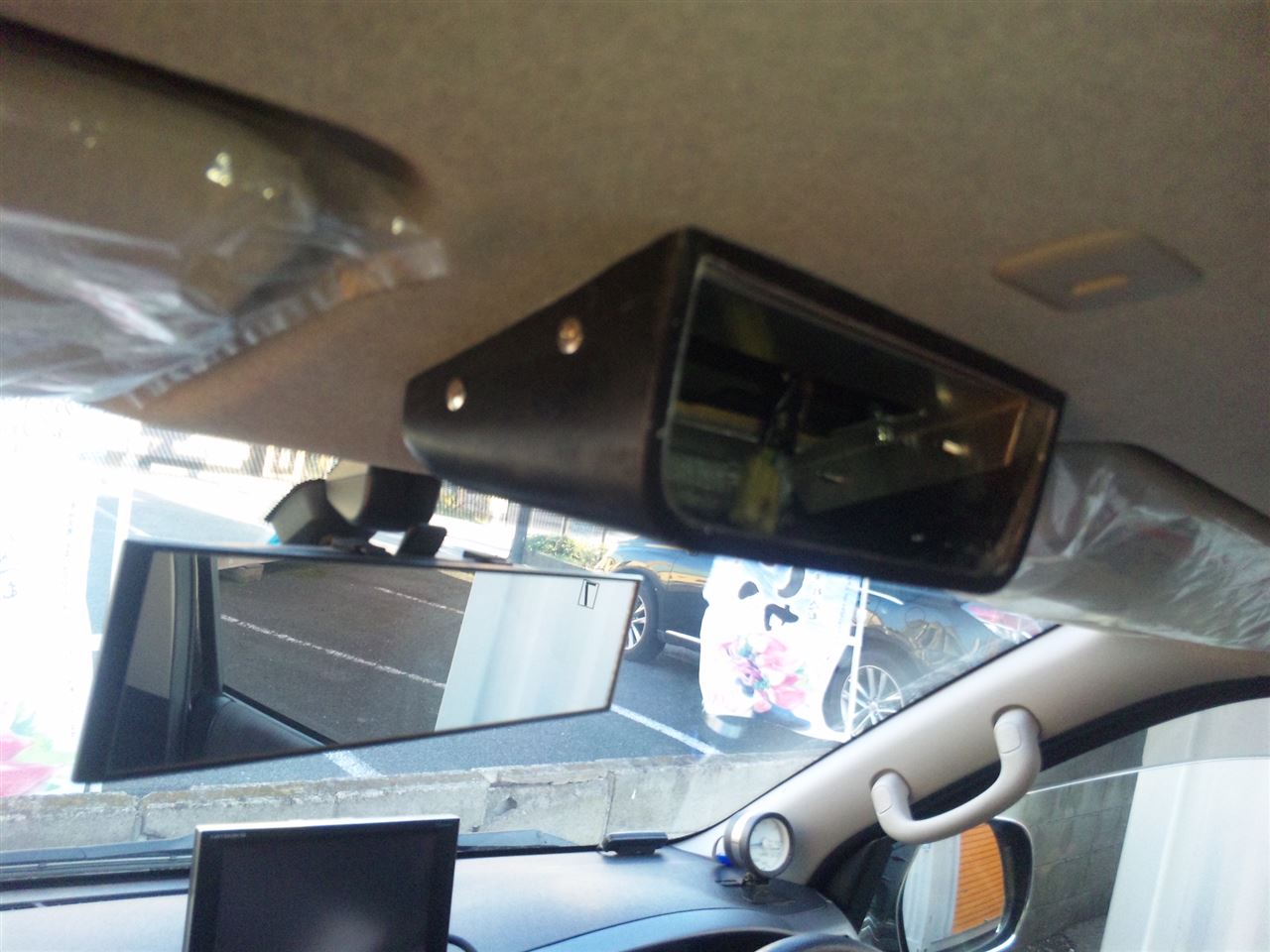

右から見ると・・・・
今回使用したM4はと言いますと・・・

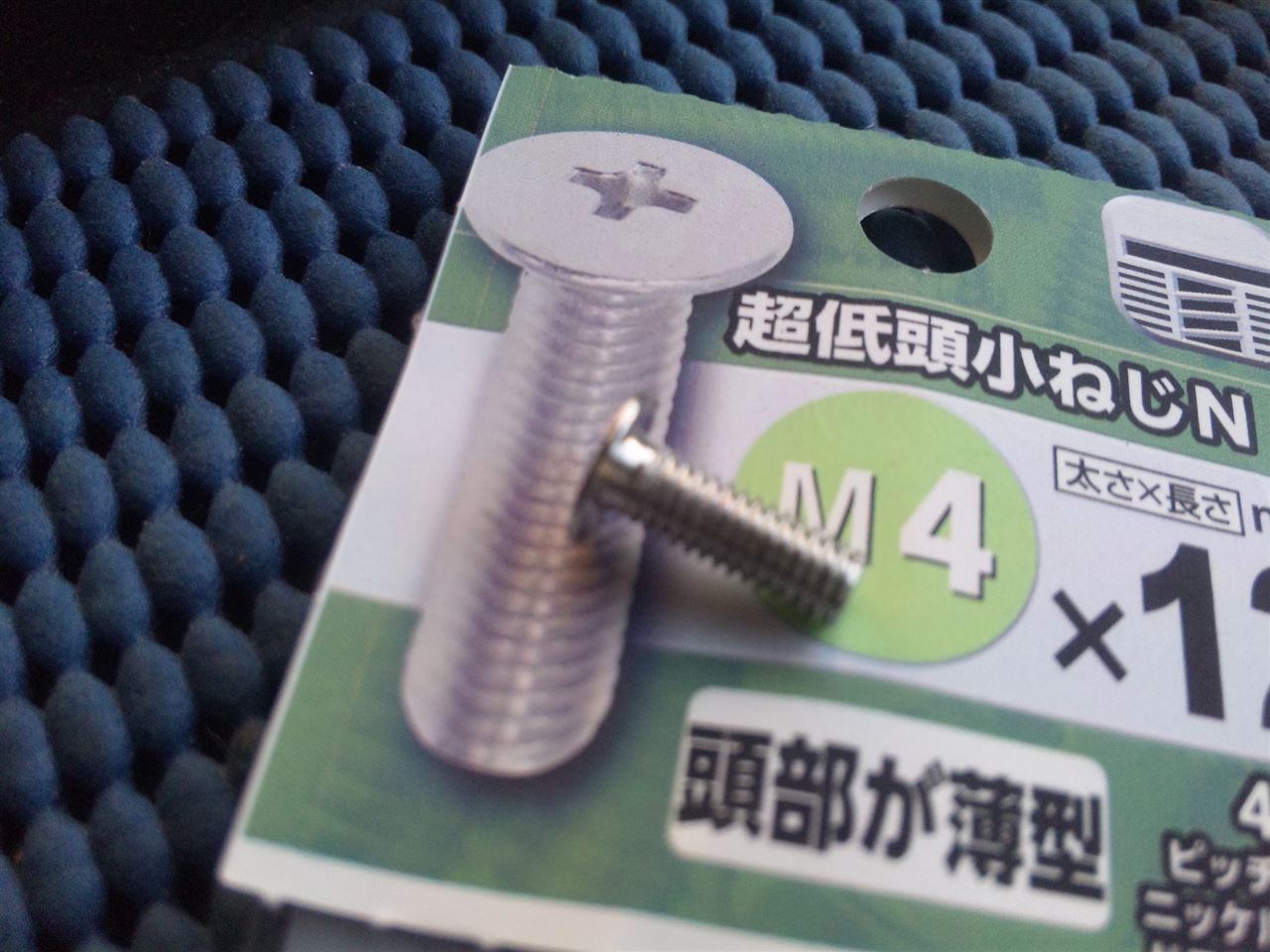

M4のボルトでも良かったのですが
出っ張りが無い方が良いかと思いこれを使ってみました。

さてさて今度はBOXに
これを設置しないとならない・・・・・
上手く行きます様に・・・な~む~~~
ブログ一覧 | 操作スイッチ移設 | 日記
