2015年04月05日

また 雨だよ・・・・(>_<)

こんにちは~(*^_^*)

また日曜日だってのに雨ですよ・・・・

で、またまた操作スイッチ移設の作業を少しやってみました。

ここからの作業はやりながら考える様な感じで進むので
有る意味「かったり~~~」って感じです。(>_<)

前回は取り付けブラケットの制作。
今回は照明の所の制作・・・・・です。

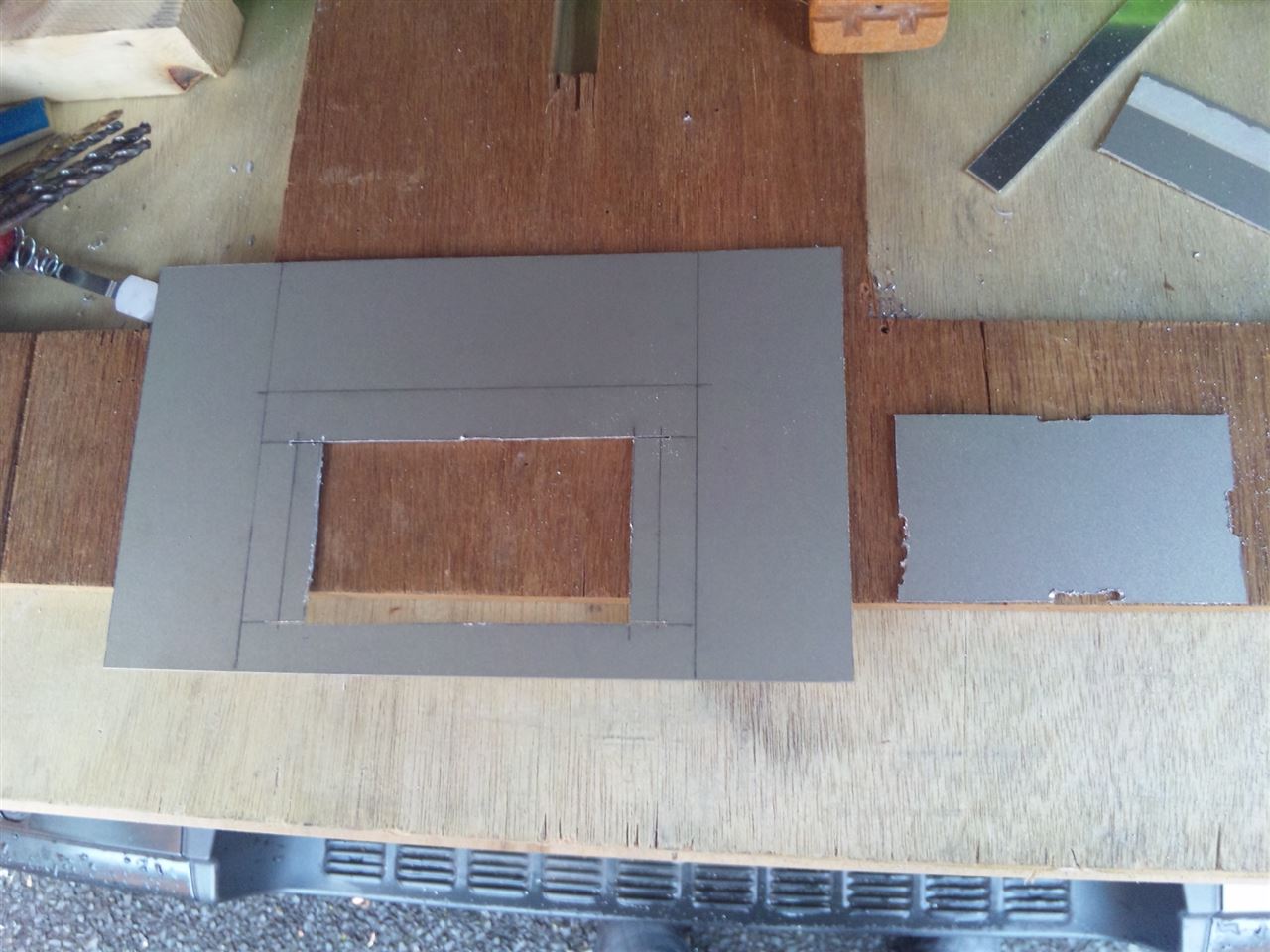

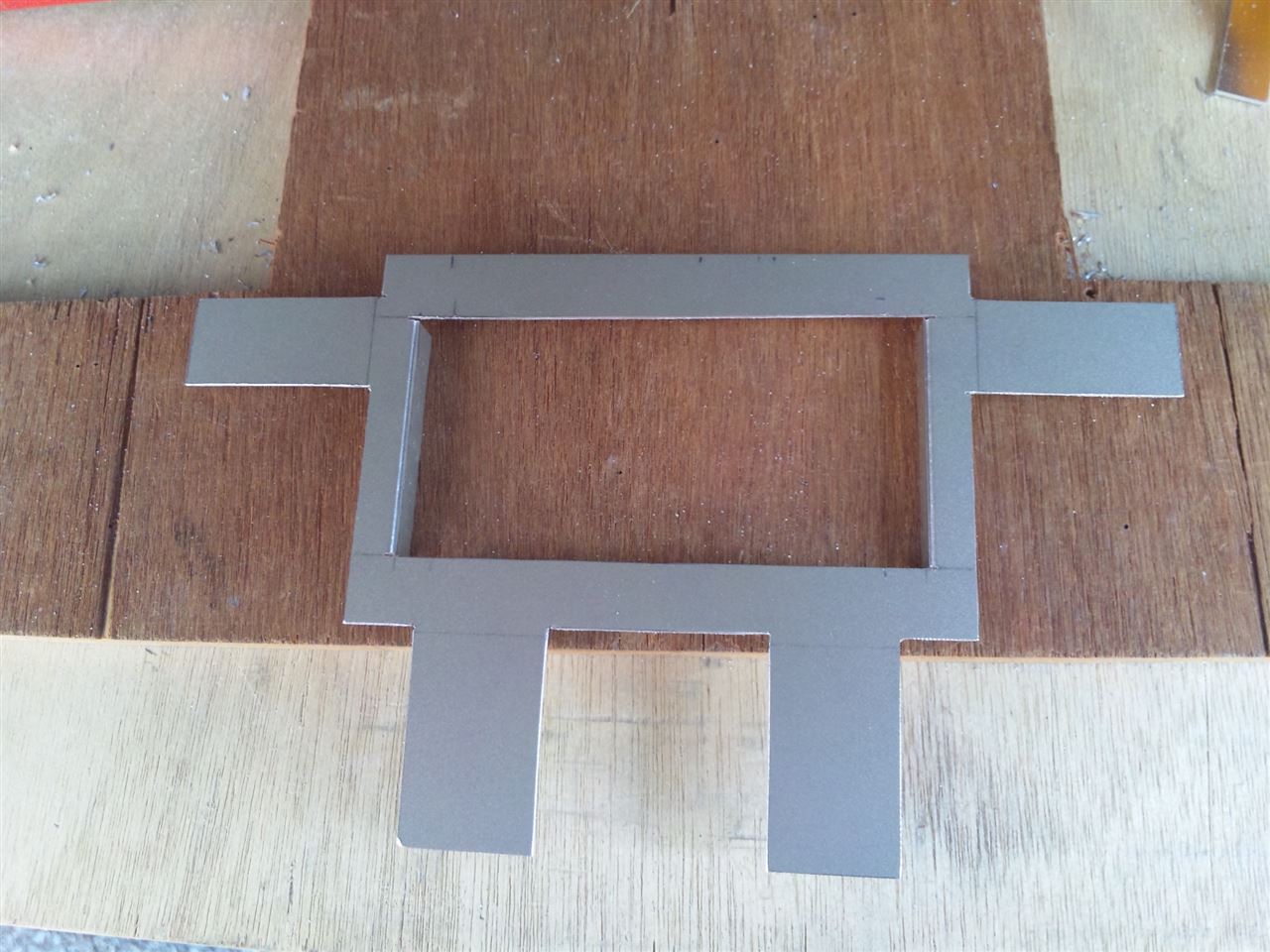

1.5ミリのアルミ板をこんな感じでカット・・・
形がイメージ出来ないので若干大きめにしてあります。
はっきり言ってアバウト~~~(*^_^*)


これは照明のBOXが取り付けられるステーと成る予定です。


FRPのカバーとにらめっこしなが大まかな足をイメージして
カットしました。

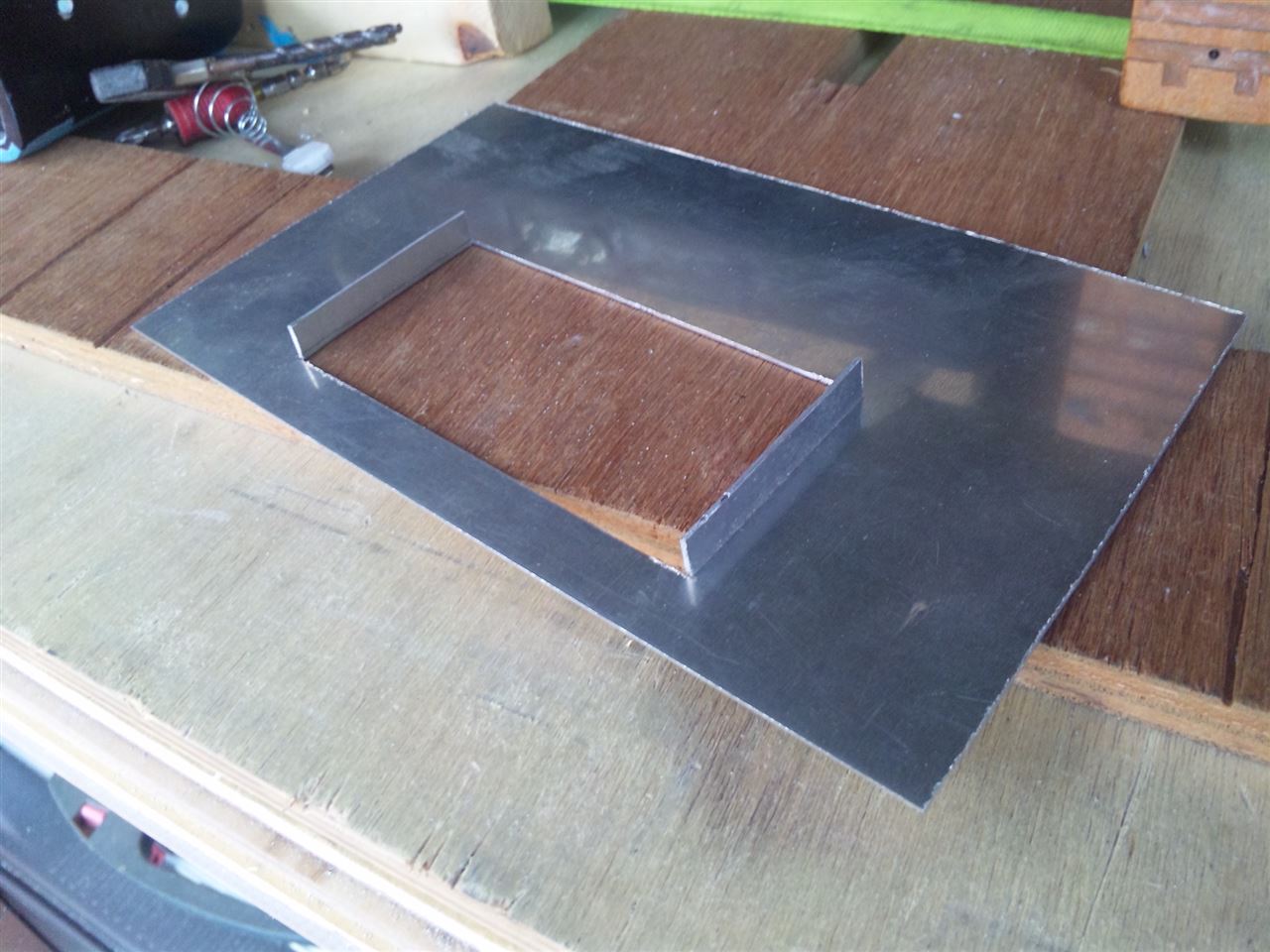

手前側の足を曲げてみました。

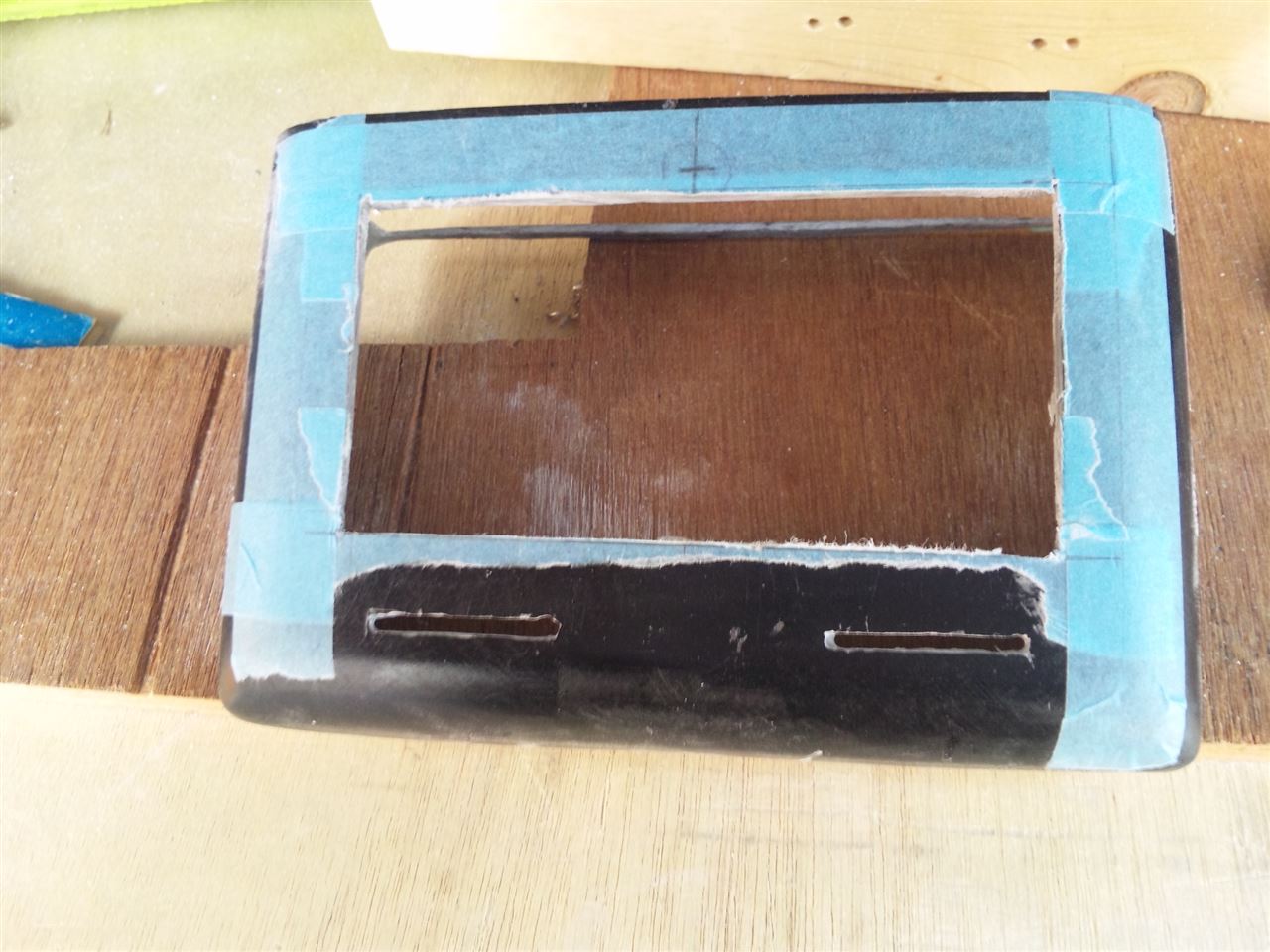

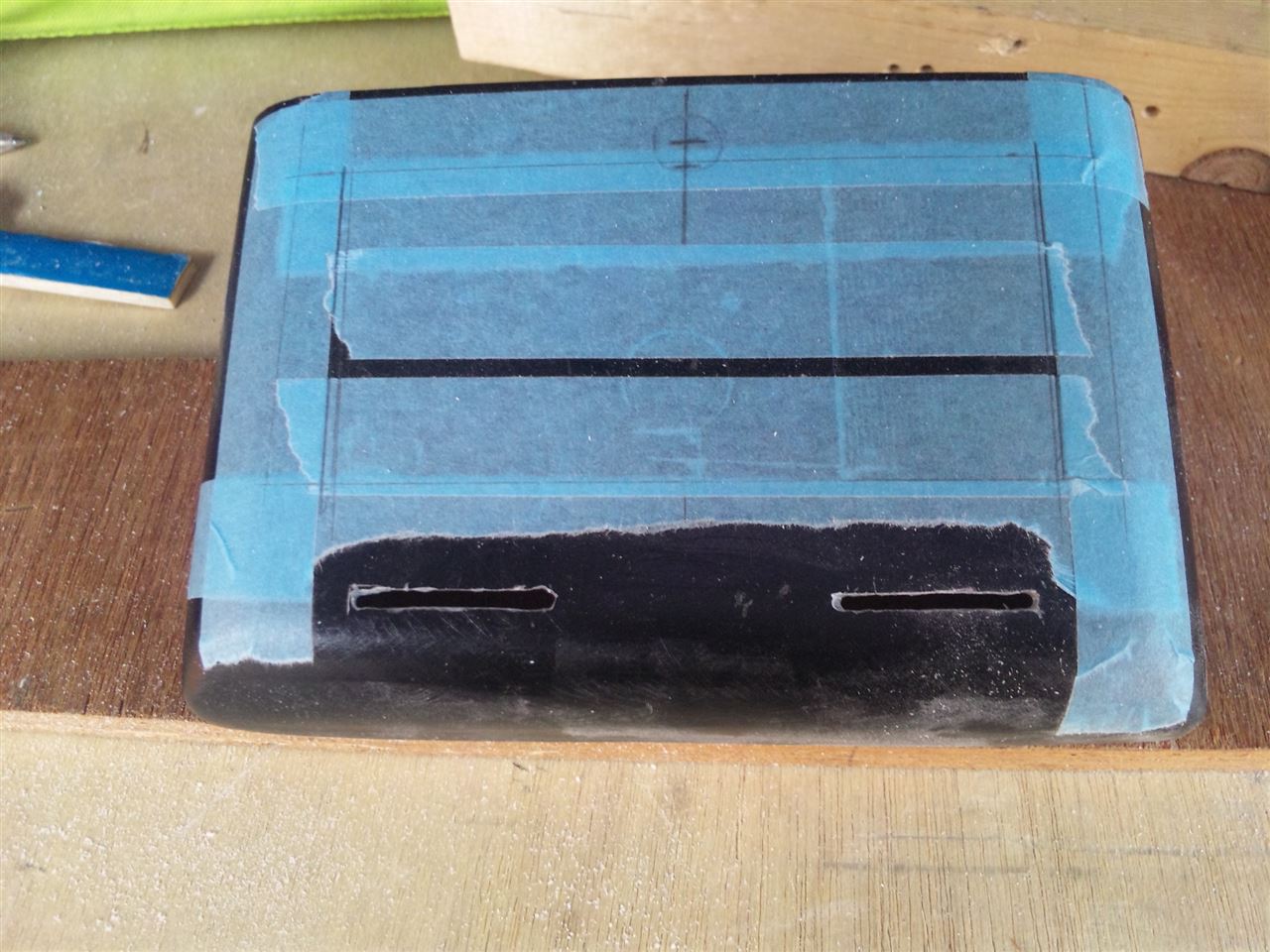

FRPのカバーのフロントガラス側に長穴を開けました。
ここに先ほど曲げた物を差し込みます。


こんな感じに成ります。
この状態で中を切りぬくのでマーキング~ググ~♪


カットしたこの部分に照明のBOXが入る予定。

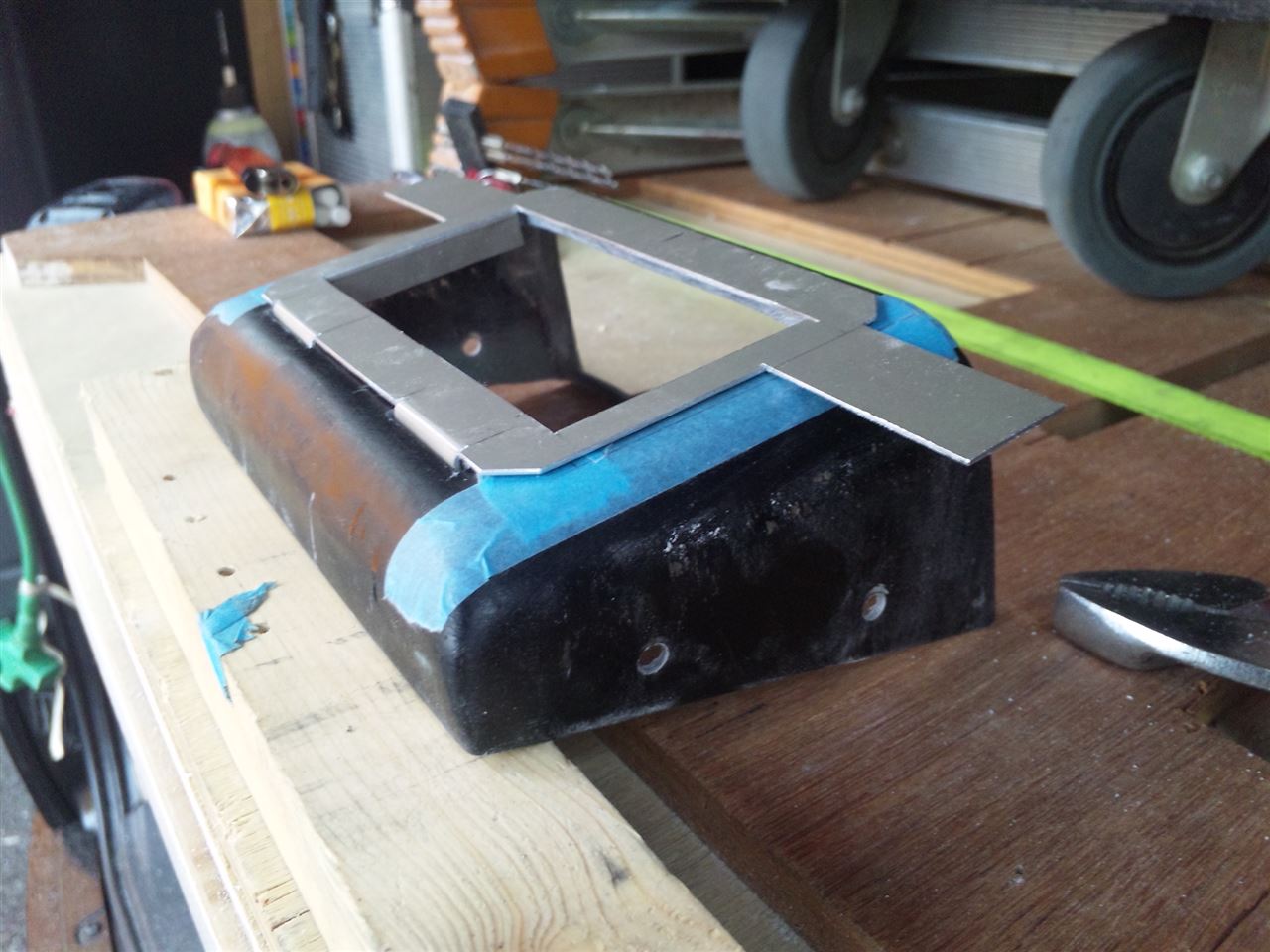

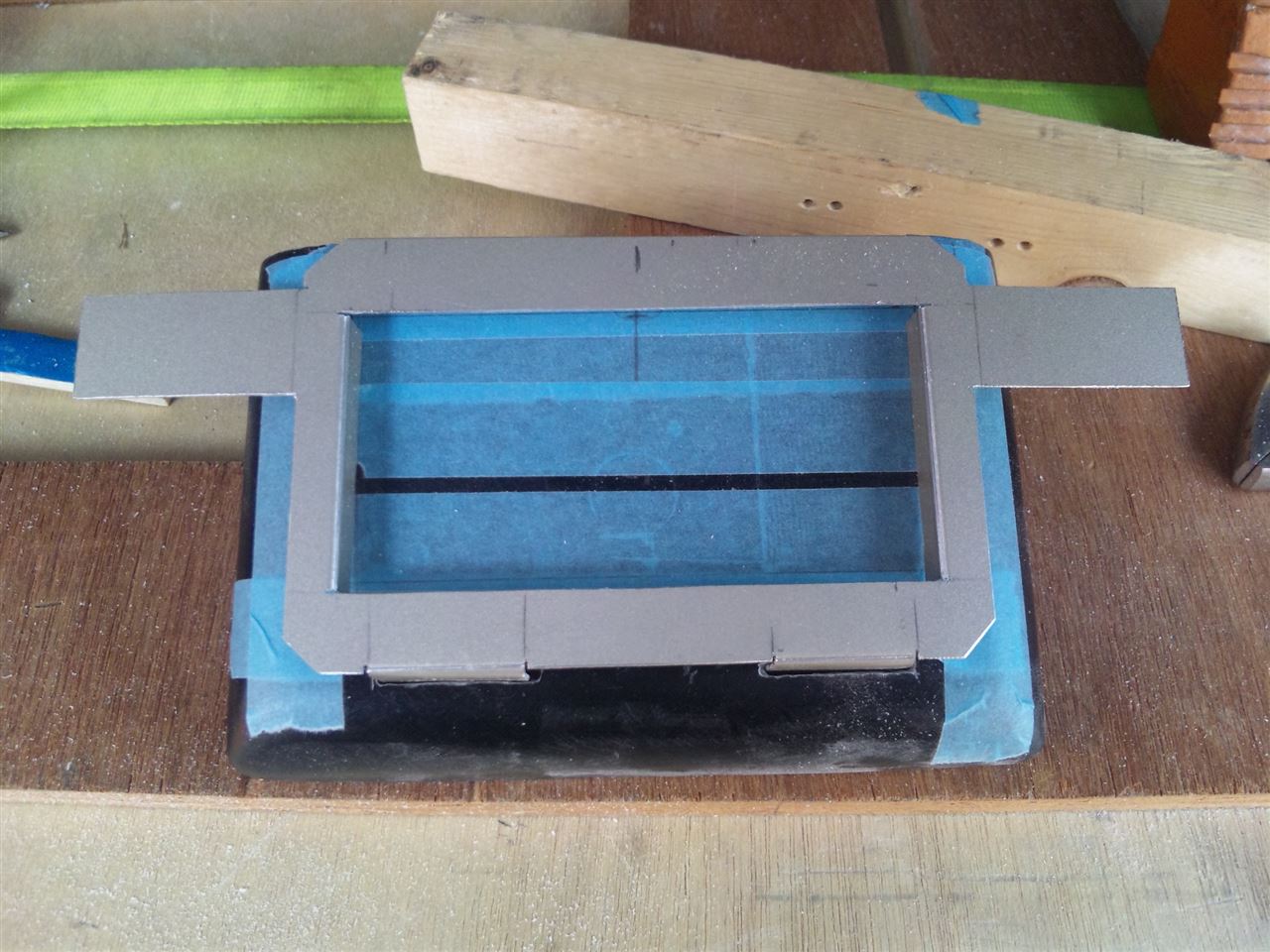

先ほど加工した物を乗せるとこんな感じです。

今度はまだ曲げていない所の長穴開け位置をマーキング~ググ~♪

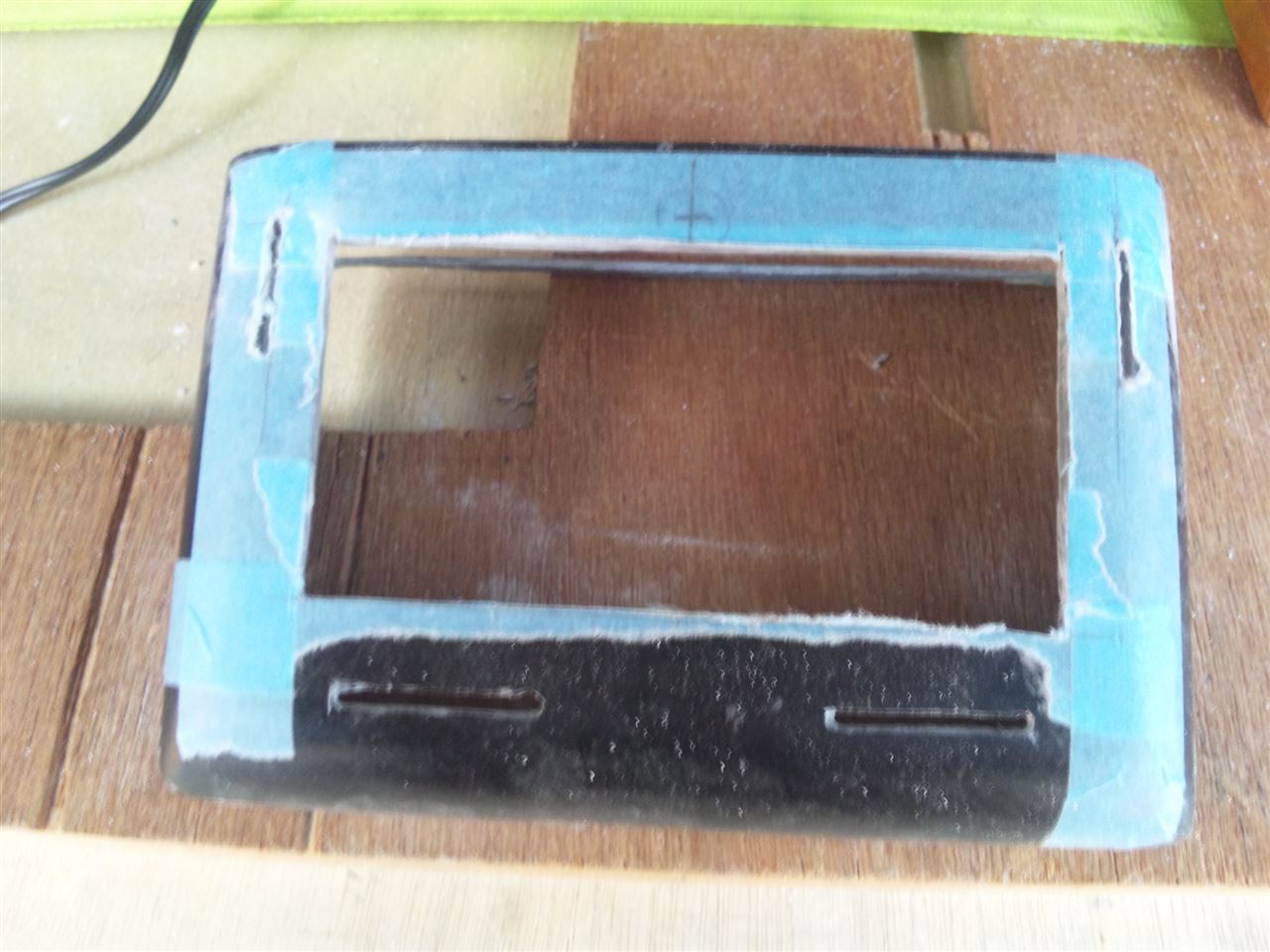

長穴開けるとこんな感じです。

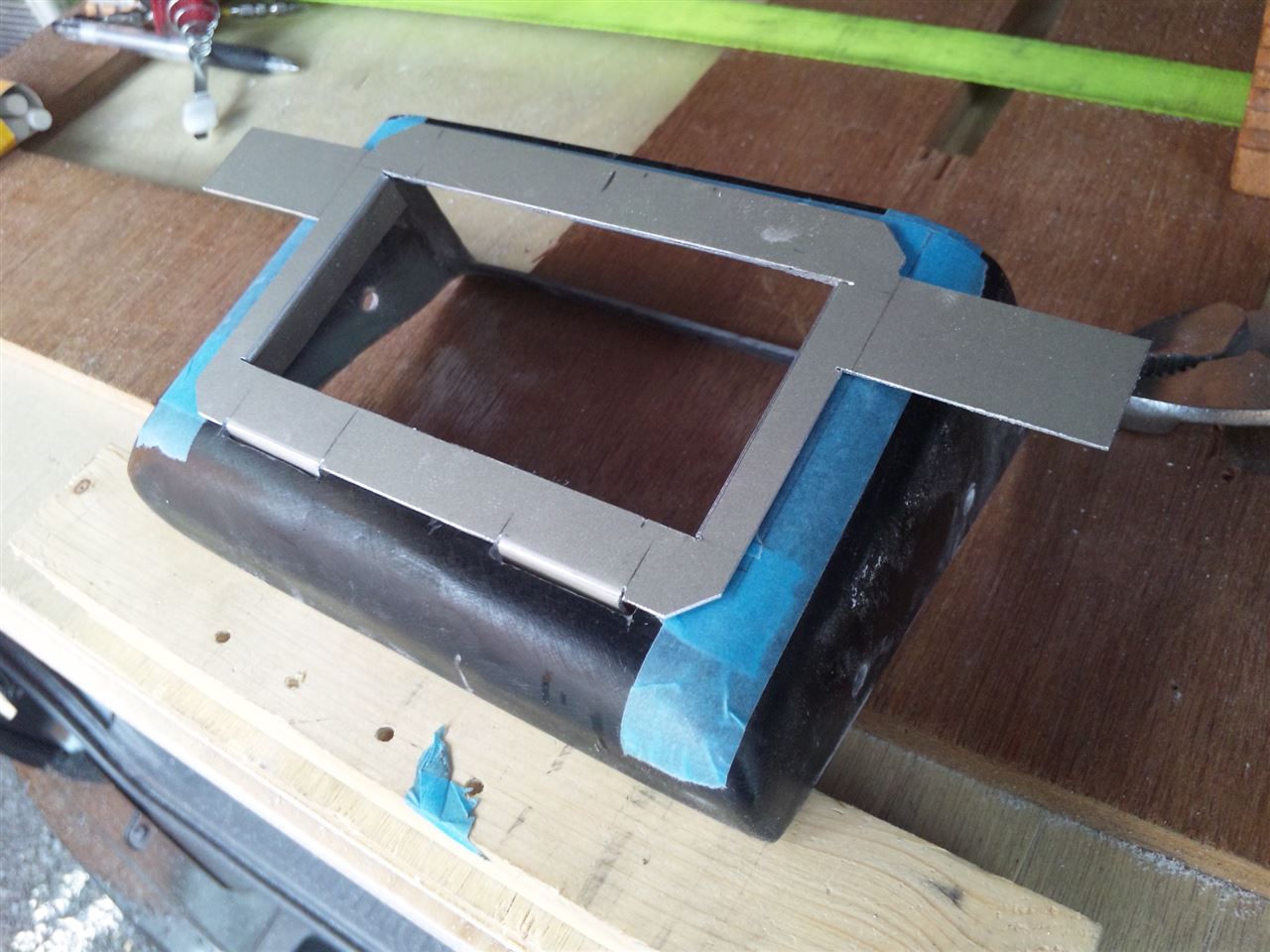

それに合わせて足を曲げてFRPのカバーに被せます。
この時、すかすかに動く様な感じだと丁度いいかなと思います。

今度はこの状態でフロントガラス側の足にマーキング~ググ~♪
                                    しつこい!って(>_<)

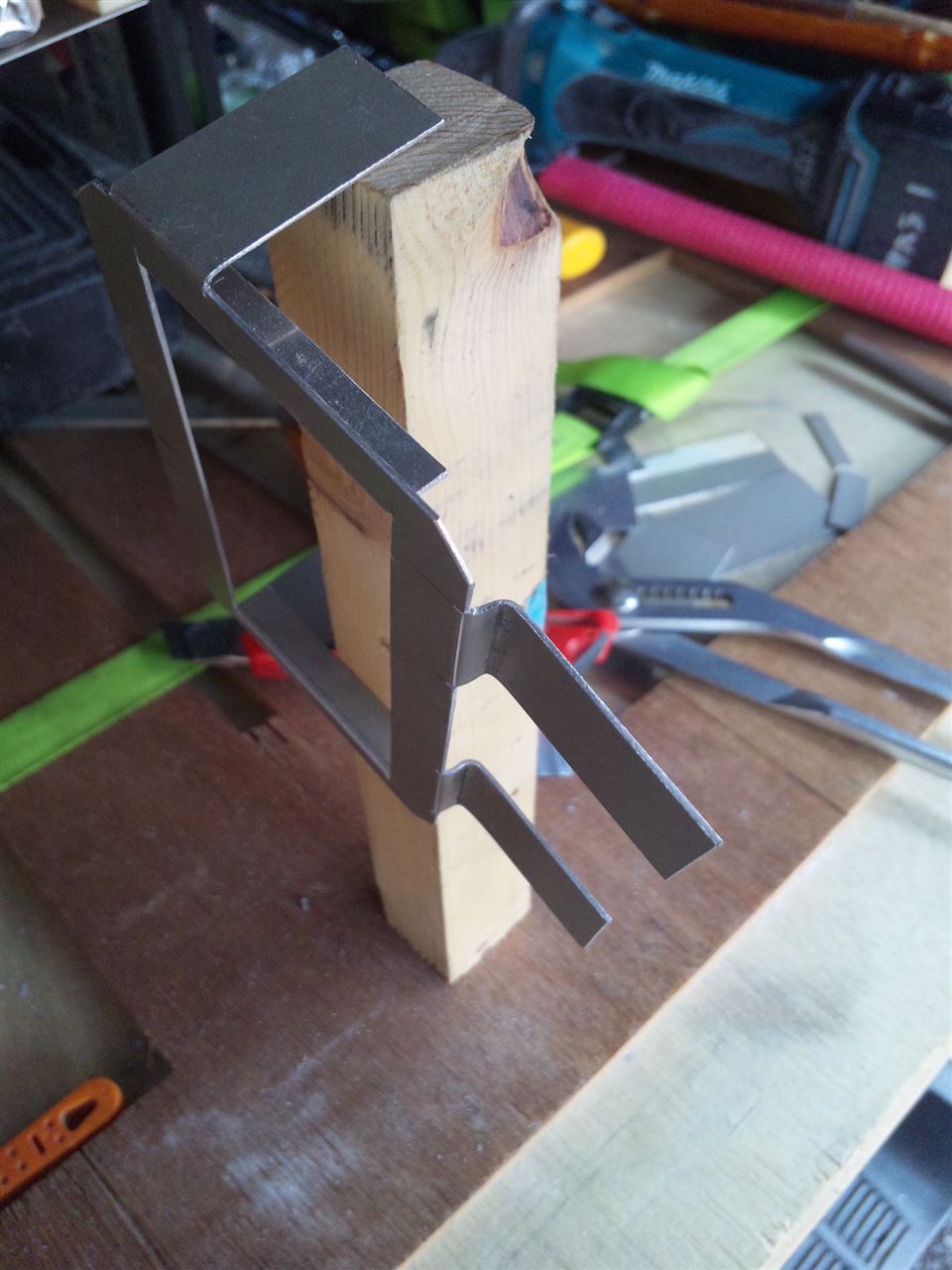

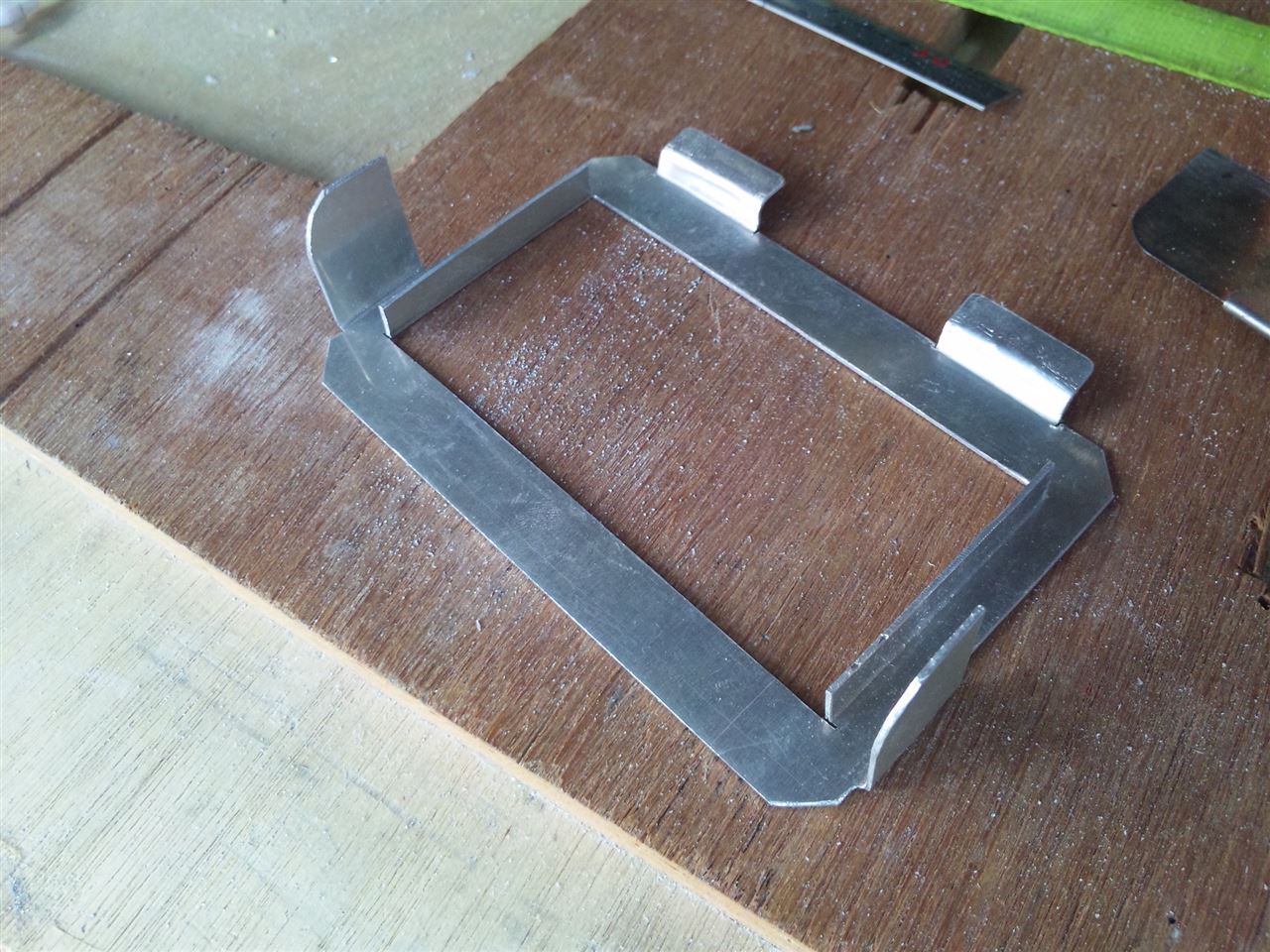

こんな感じに曲げまして。。。。

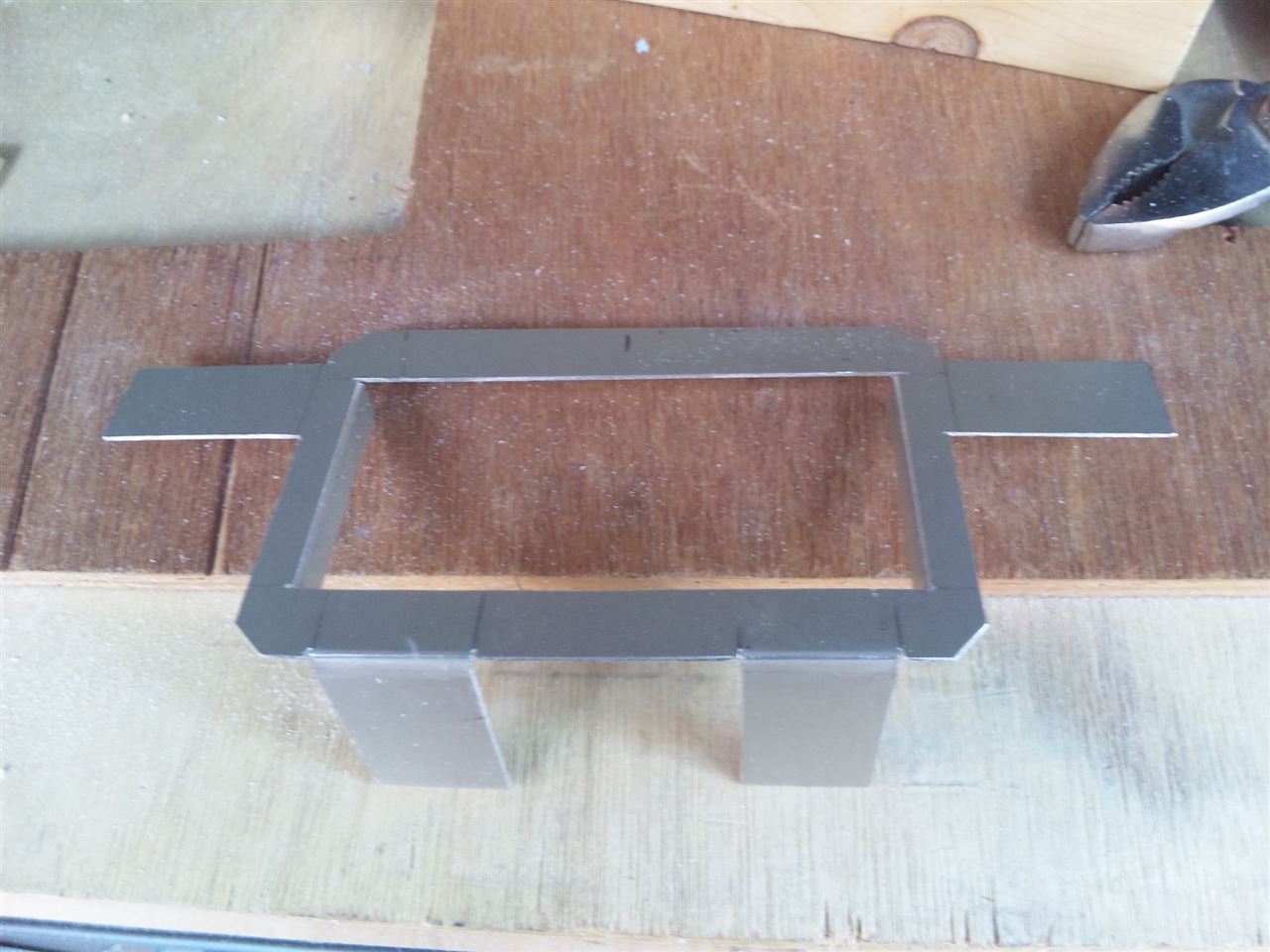

足の余計な所をカット&削り。

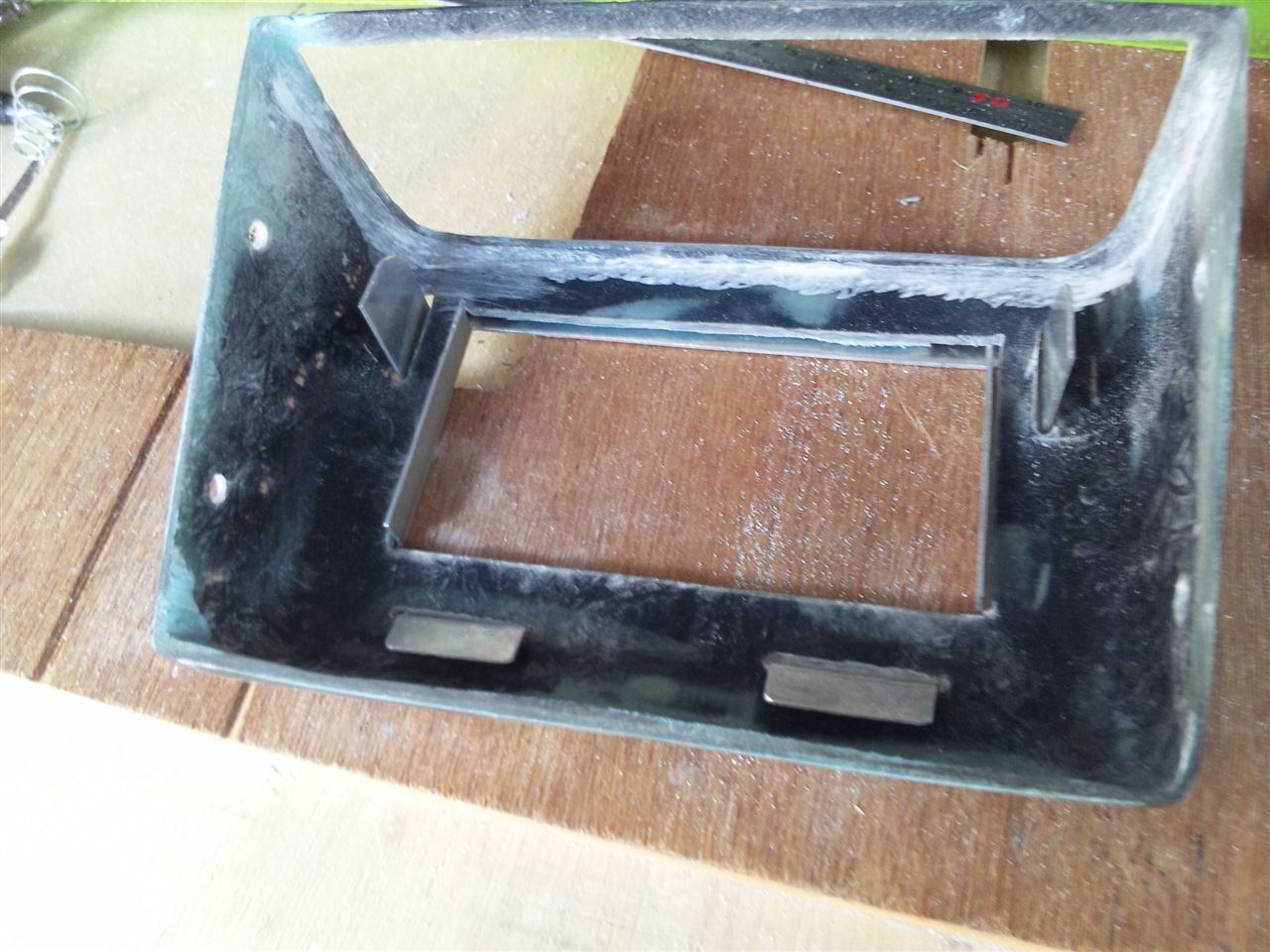

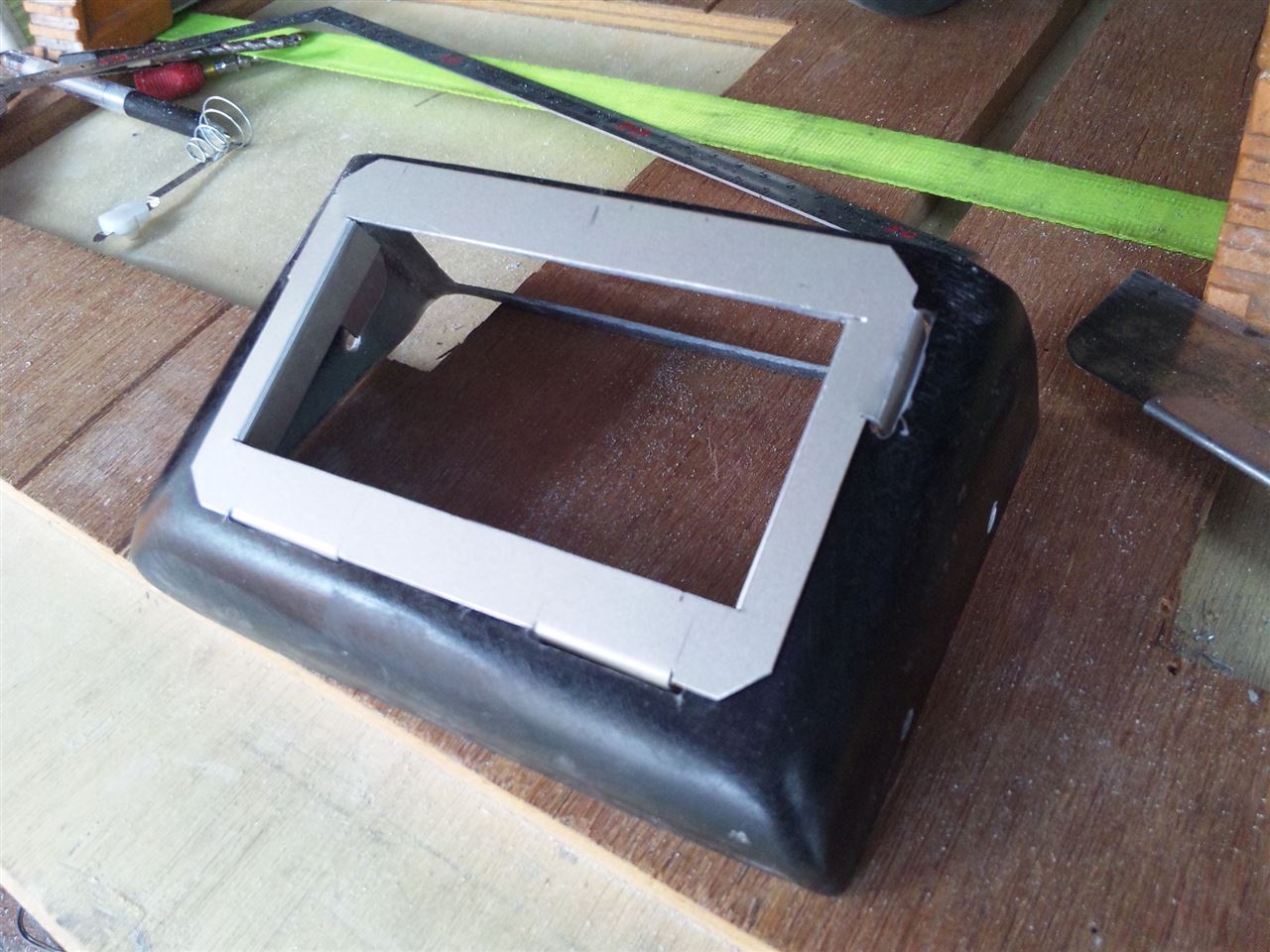

これを取り付けると裏側はこんな感じです。

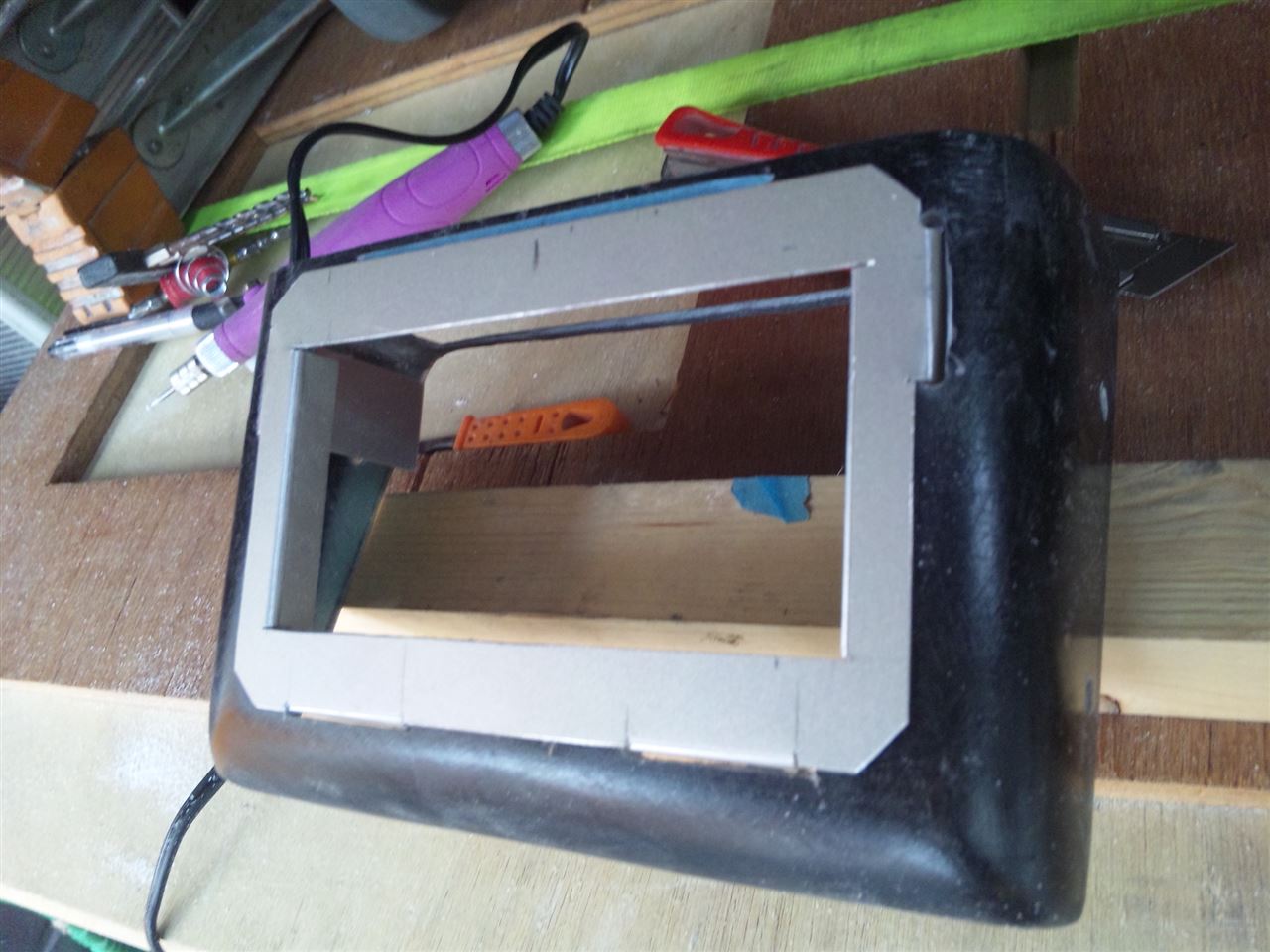

表面はこんな感じ。
取り付けはフロントガラス側を先に差し込み倒す様にする感じです。
こもままで今度はオルタネイトスイッチの位置決め。
アルミ板が押してくれて、アルミ板から出ない位置をマーキング。
8ミリの穴を開けました。

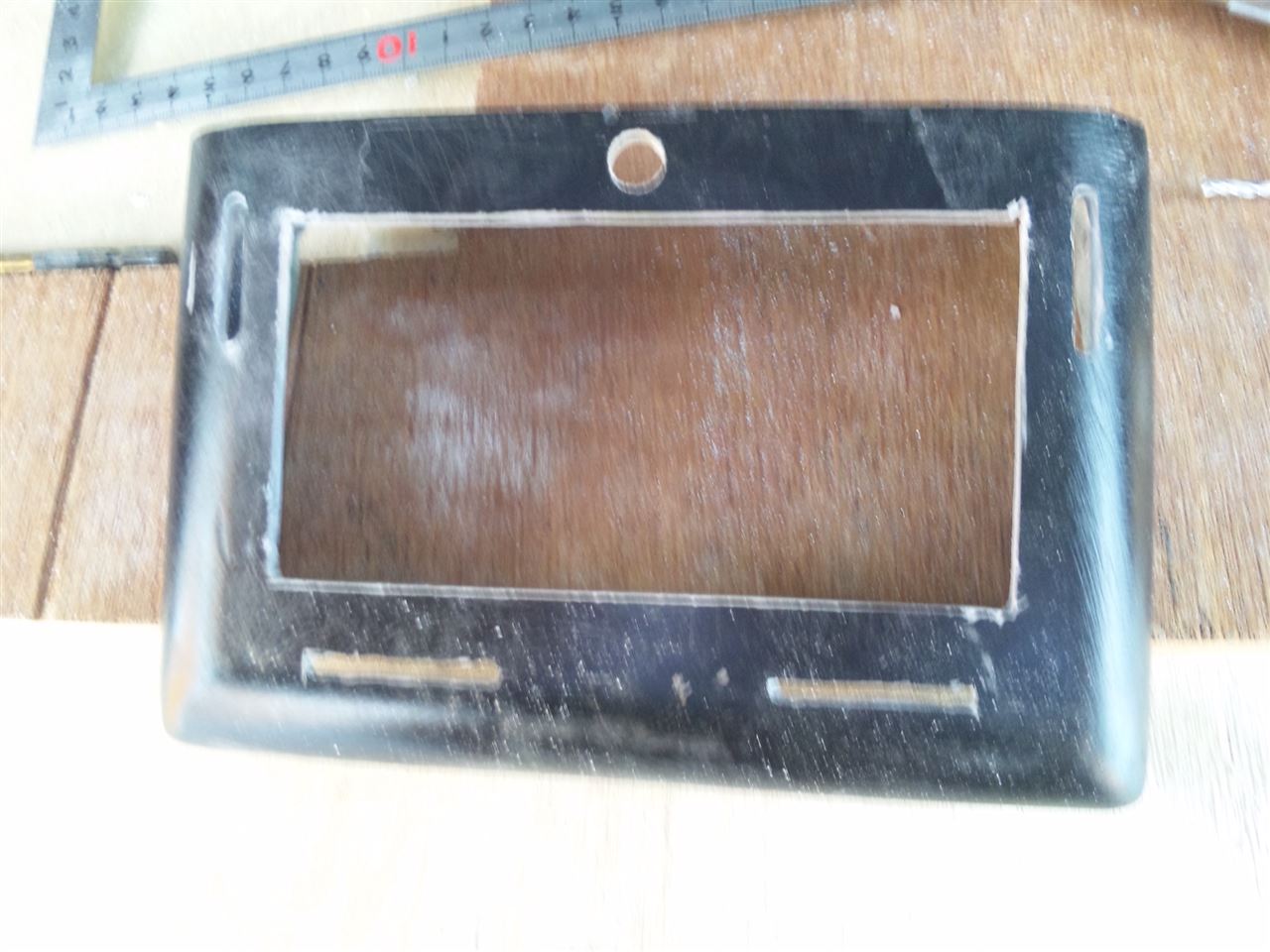

開けた感じがこれです。

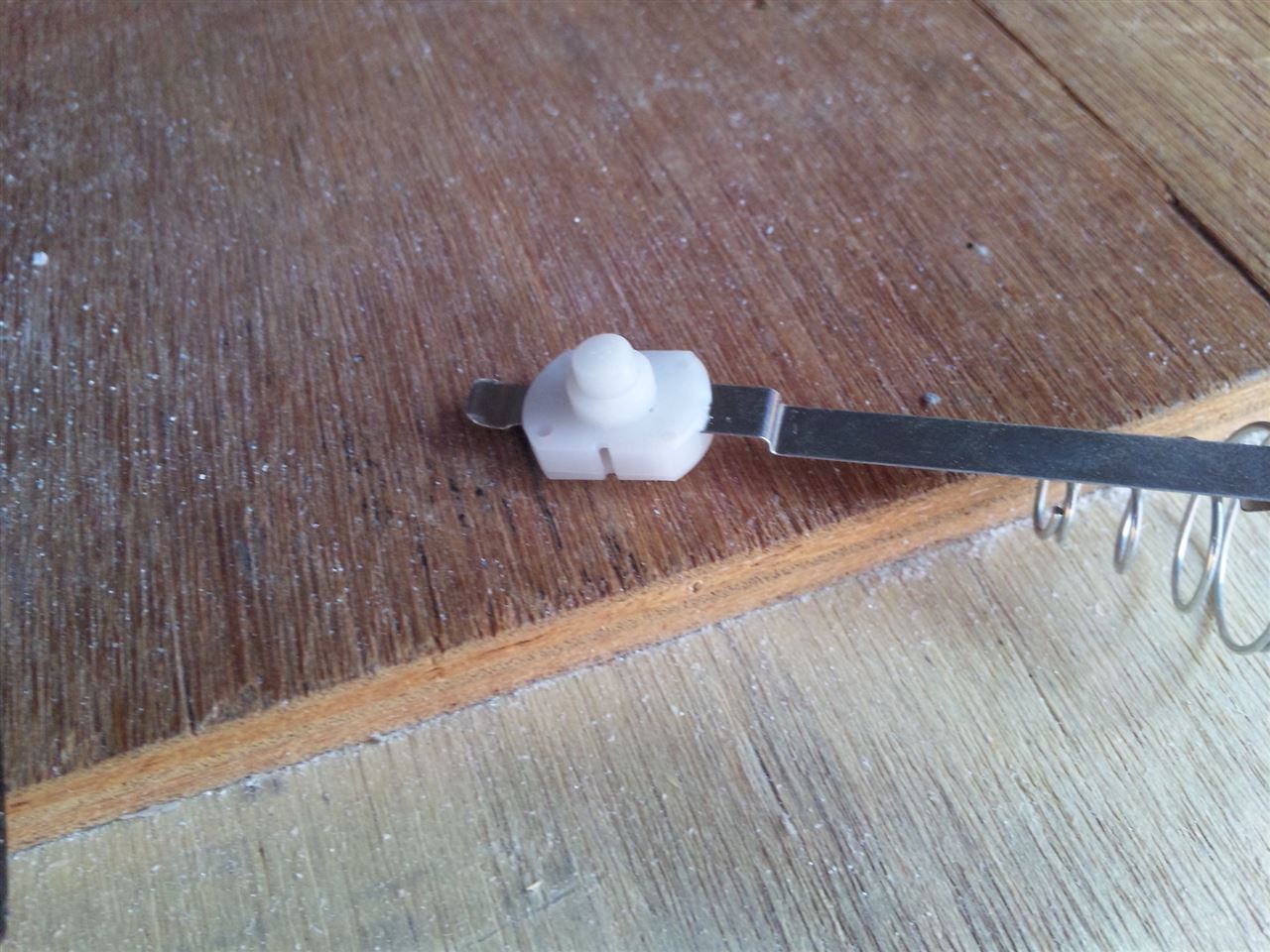

使うのは・・・・これ。
100均のライトから取った物を使います。
スイッチの加工はまだですが・・・・・


カバーの裏から差し込みます。

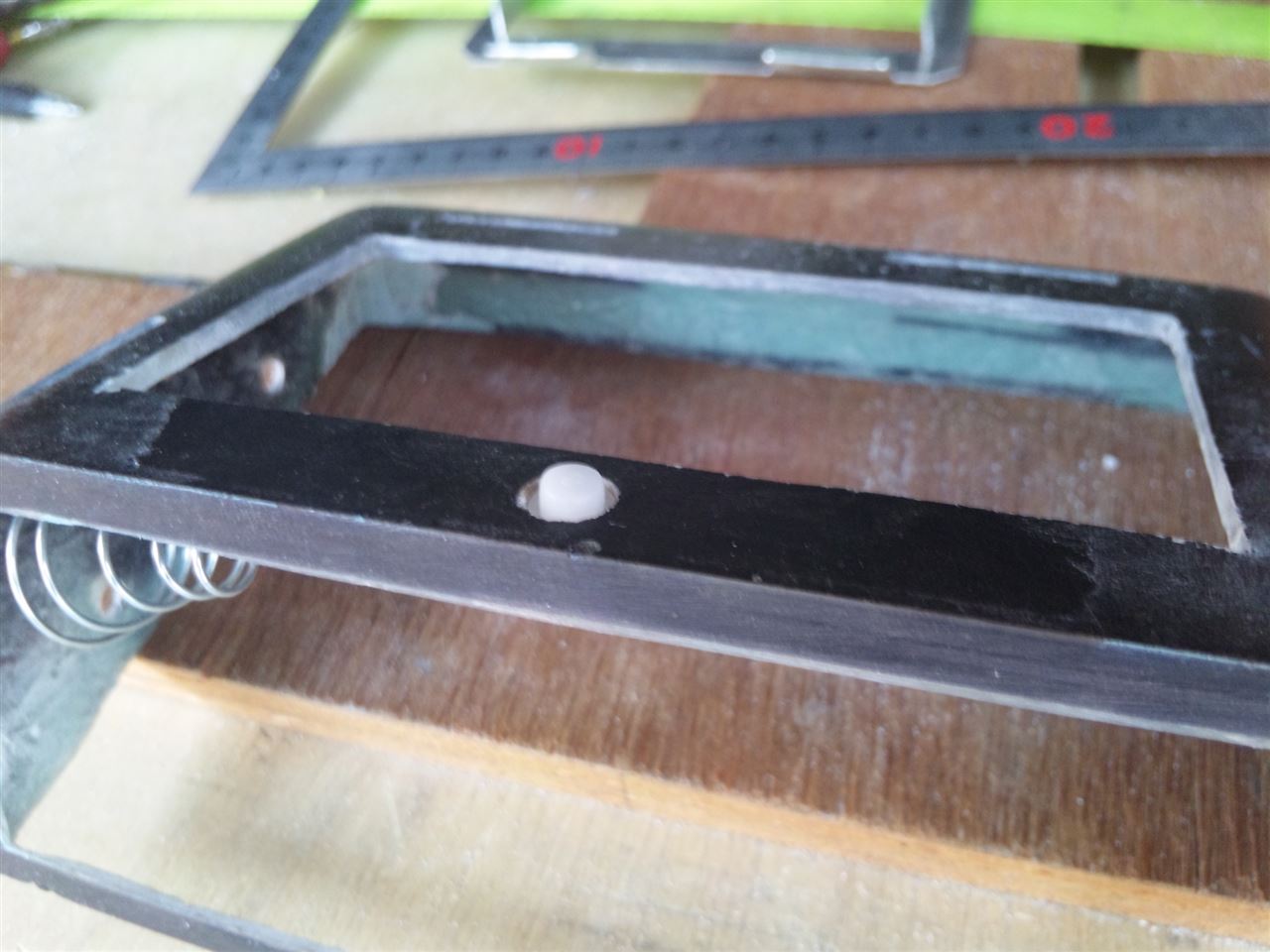

スイッチの先っぽだけが出る感じです。

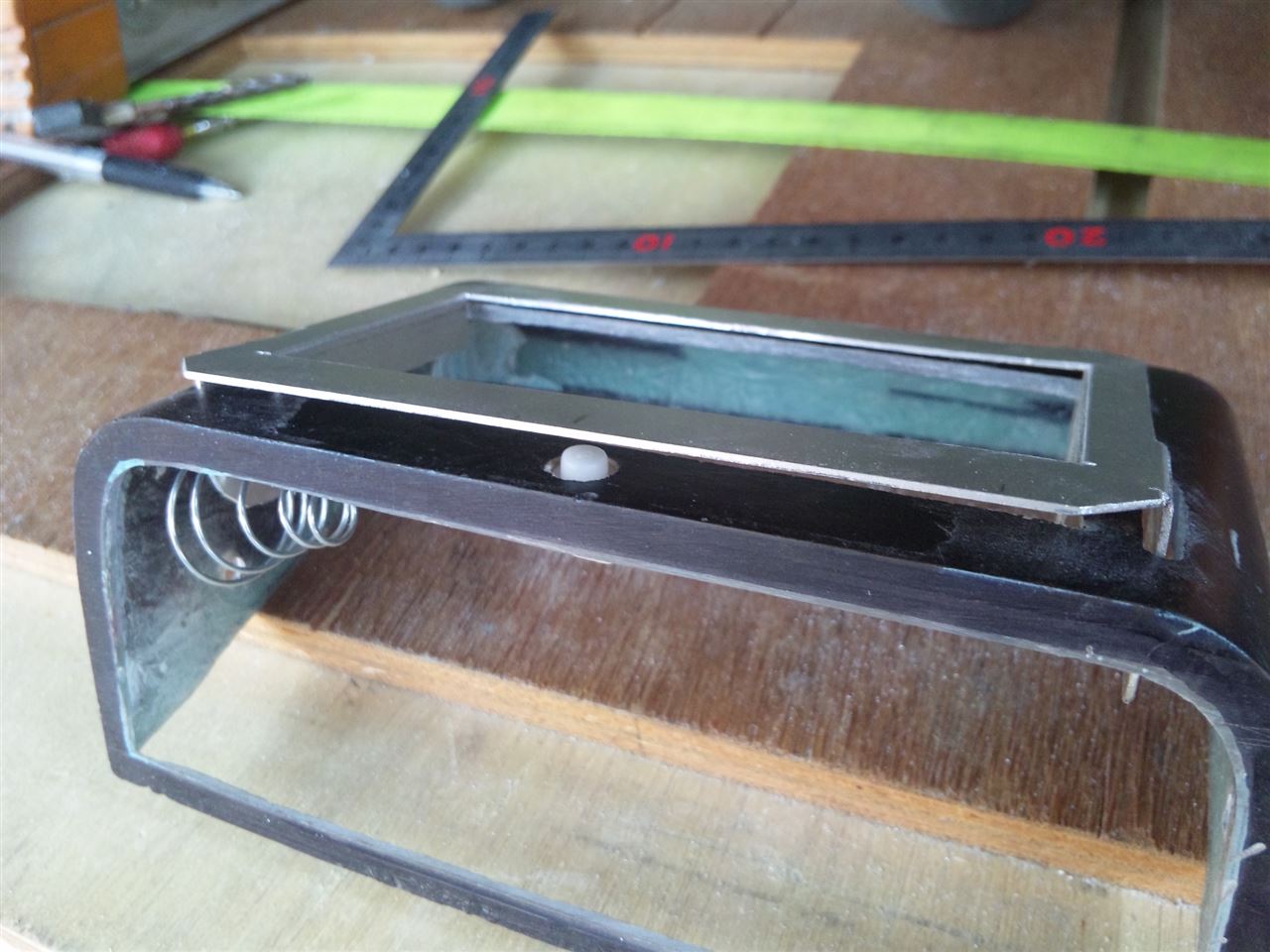

この状態でスイッチの作動確認。。。
なんとか作動する様です(*^_^*)

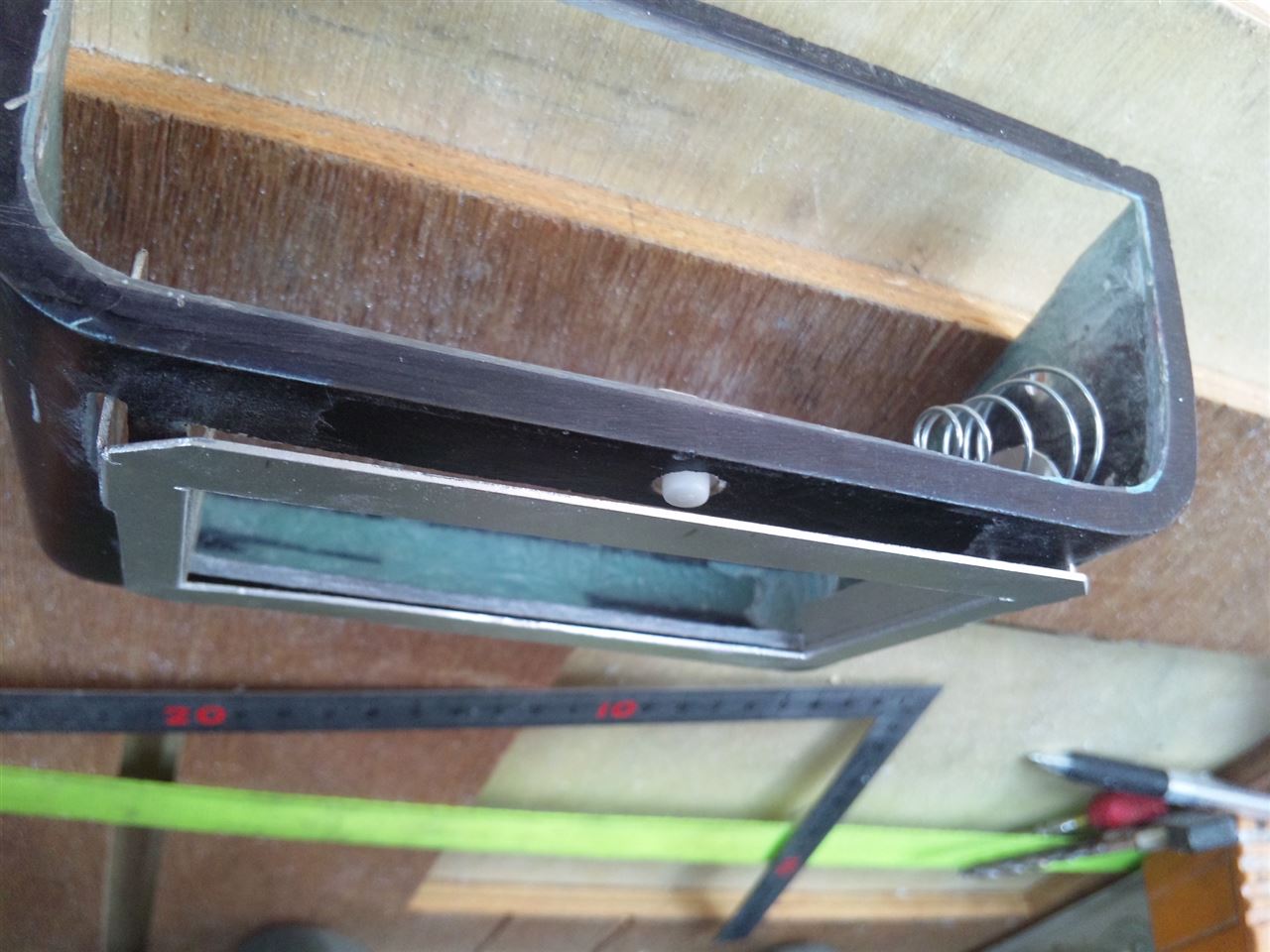

取り付けるとこんな感じで使う感じです。
とりあえず、ここまでは成功したと思います。ふぅ~(*_*;

さてさて今度は曲げ加工したアルミ板が落ちなく、なおかつメンテしやすく、
スイッチに接する位の位置を維持してくれる様にしないと成りません。
ん~ また考えないと。。。。。


ーーー追伸ーーー
ボンネットは表面の加工が終わってから安心していたら・・・・・・
やはり裏側もやらないと弱いみたいで、裏側にもFRPやりました。

ブログ一覧 | 操作スイッチ移設 | 日記
Posted at 2015/04/05 16:16:00

イイね!0件



今、あなたにおすすめ

ブログ人気記事

でっどにんぐと色々
ぽぽろん231さん

2018紅葉狩り⑥-2 黒田ダム界 ...
アガサさん

イベント: 2019年 2月3日 ...
コンセプトさん

炭水化物 x 3
タビトムさん

パッソ LEDヘッドライトにしまし ...
シュワちゃん♪さん

お友達がマックスになってしまいまし ...
ぢ~ぢさん

この記事へのコメント

2015/04/06 16:23:19
ほんま、最近雨が多い。。。。
クルマはドロドロです(悲)

めちゃ画像多くて勉強になりますわ~
ま、自分にはそんな技術もありませんけどね

スイッチの加減が難しそうっすね、、、
頑張って下さいー
コメントへの返答
2015/04/06 17:07:04
こんにちは~(*^_^*)

ちょっと画像が多かったですよね~
(>_<)

スイッチの調整・・・・
色々考えたのですが良い案が出なくて
結局内部でステーを少し曲げてひっかける形にしました。

お金掛けずシンプルに・・・・
でも、時間は掛かっちゃうんですよね~
(>_<)
がんばりま~す
(*^_^*)
