2015年04月21日

ナメたらあかんぜよぉ~~~

こんばんは~(*^_^*)

月曜日、東京は雨マーク出ていたのでお仕事お休みでした。^_^;

と~~~~ぜん、サハラはこんな天気でもじっとしていないです(*^_^*)

朝、用事をすませてから10時30分から島忠ホー◎ズに直行!!
立体駐車場なので雨は気に成りません♪
  当然、島忠さんで買い物をしますよ~
1.25スケア線10m、平端子、20Pの端子台、、、、、そんだけ(*^_^*)

この日は念願の配線引き回し作業!
初のリアヒータースイッチ撤去です。
頭の中では配線引き回しだから「楽勝!」と思っていたのですが・・・・・・

配線より、ヒータースイッチを取るのが面倒臭かった!(T_T)
シートベルト外して、トリム外して・・・・・
これがすんなり外れてくれないのなんのって・・・・
シートを前にやったり後ろにしたり・・・・
エンジンフード開けたり、閉めたり・・・・(>_<)
運転席側よりかなり面倒臭い作業でした。
  言い訳ですが、悪戦苦闘の為写真無いっす!m(__)m

リヤヒーター、リヤクーラースイッチは共に同じ形状でした。

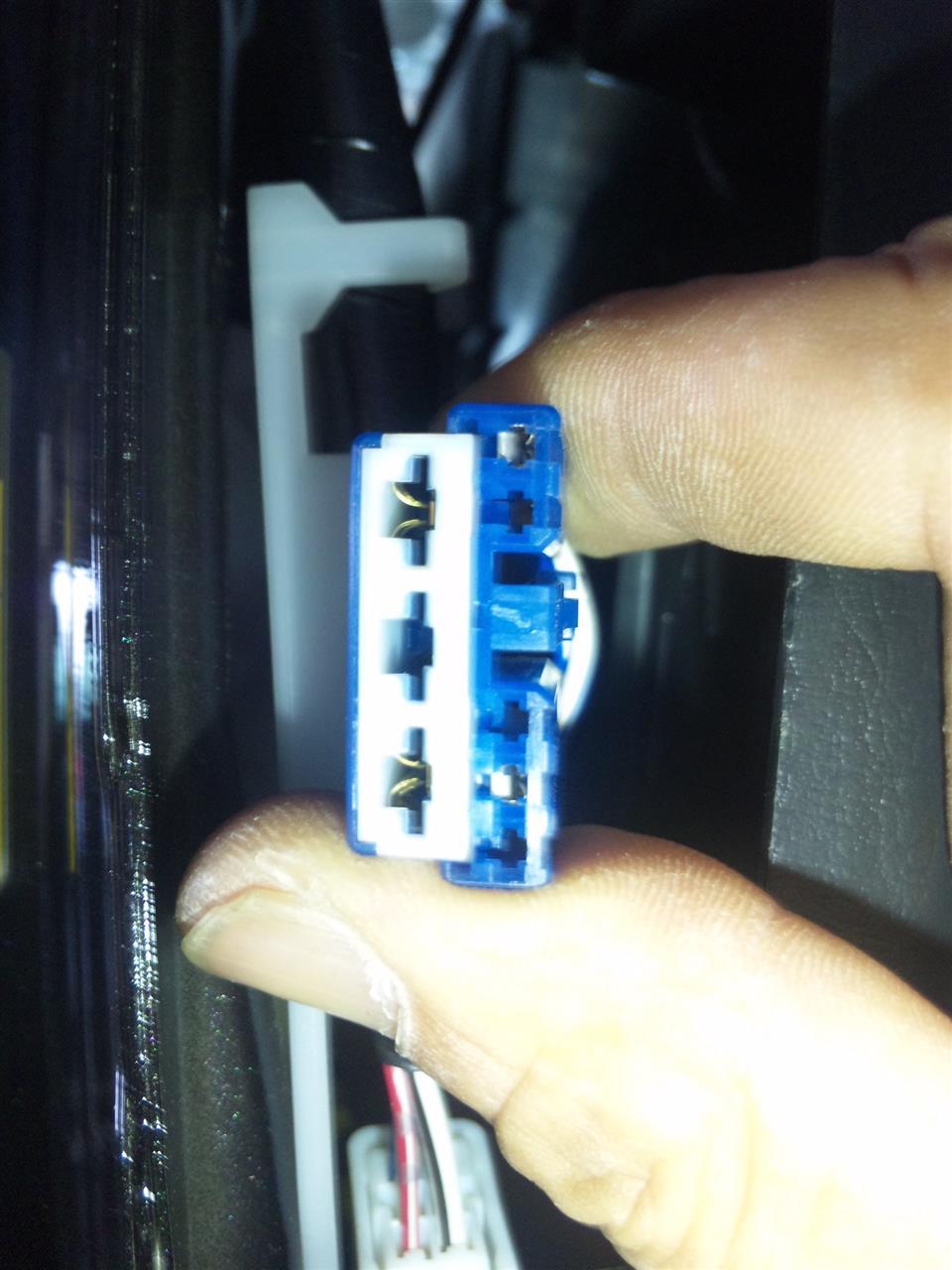

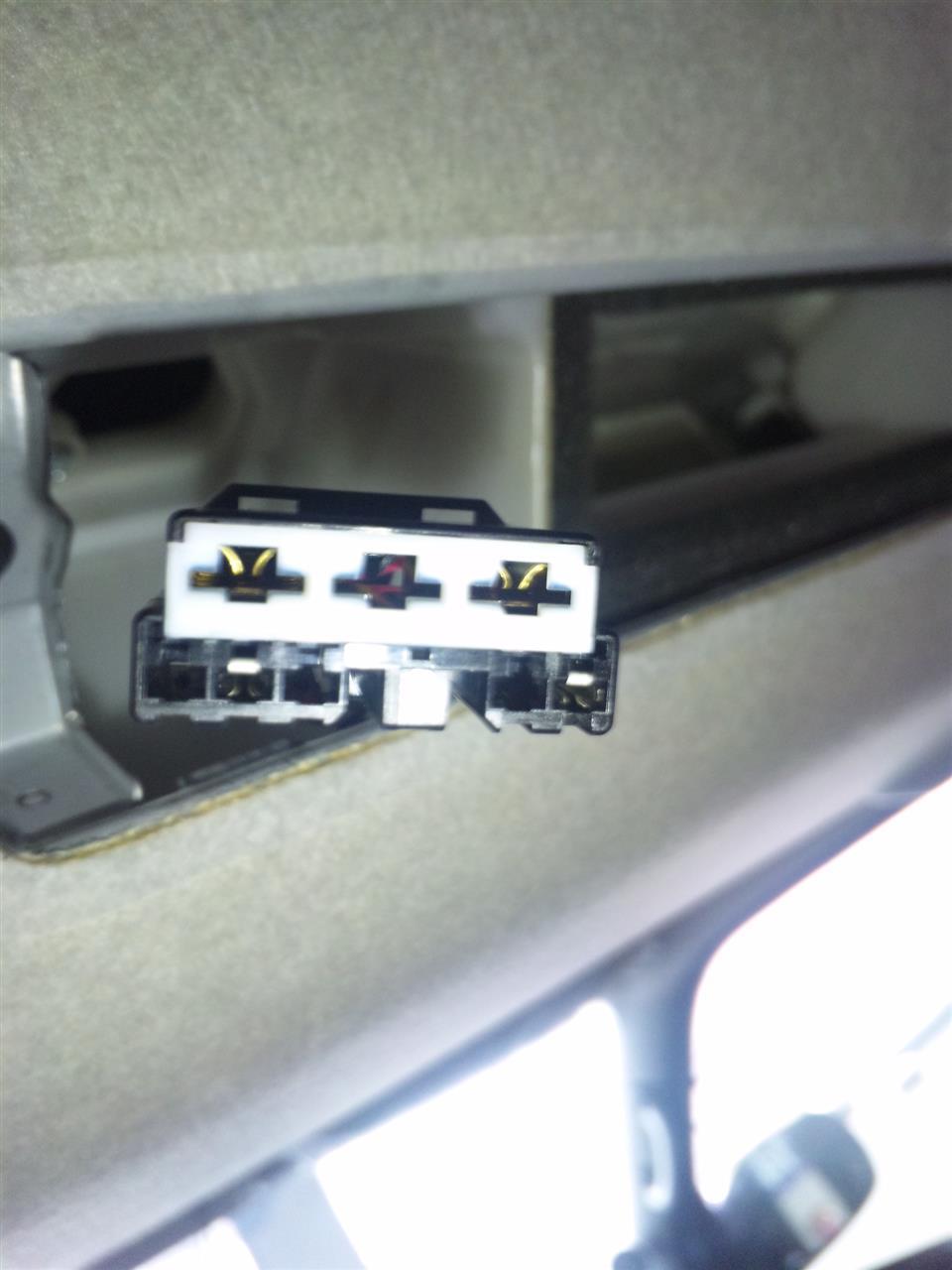

↑がクーラーカプラー。


↑がヒーターカプラー
スイッチの中までは確認していませんが共に配線は4本。
2本ずつ配線の太さが違っています。
私はこの太い方に1.25  細い方に0.75で配線を延長しました。

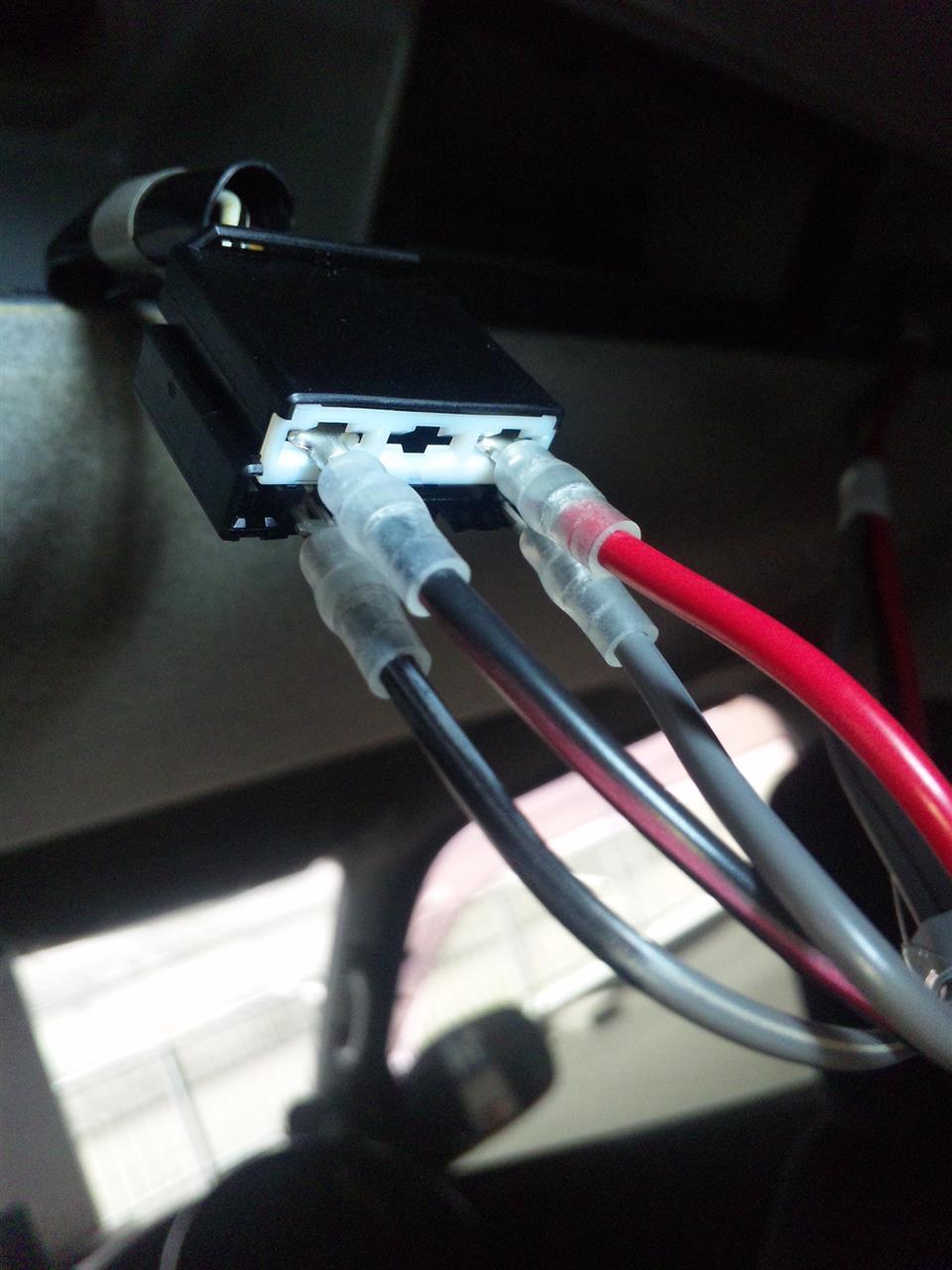

↑がクーラーの延長。
1.25は赤、黒。 0.75は共に灰色なので片側にマッキーで色を付けました
わかりやすい様に向かって左を黒系統としました。

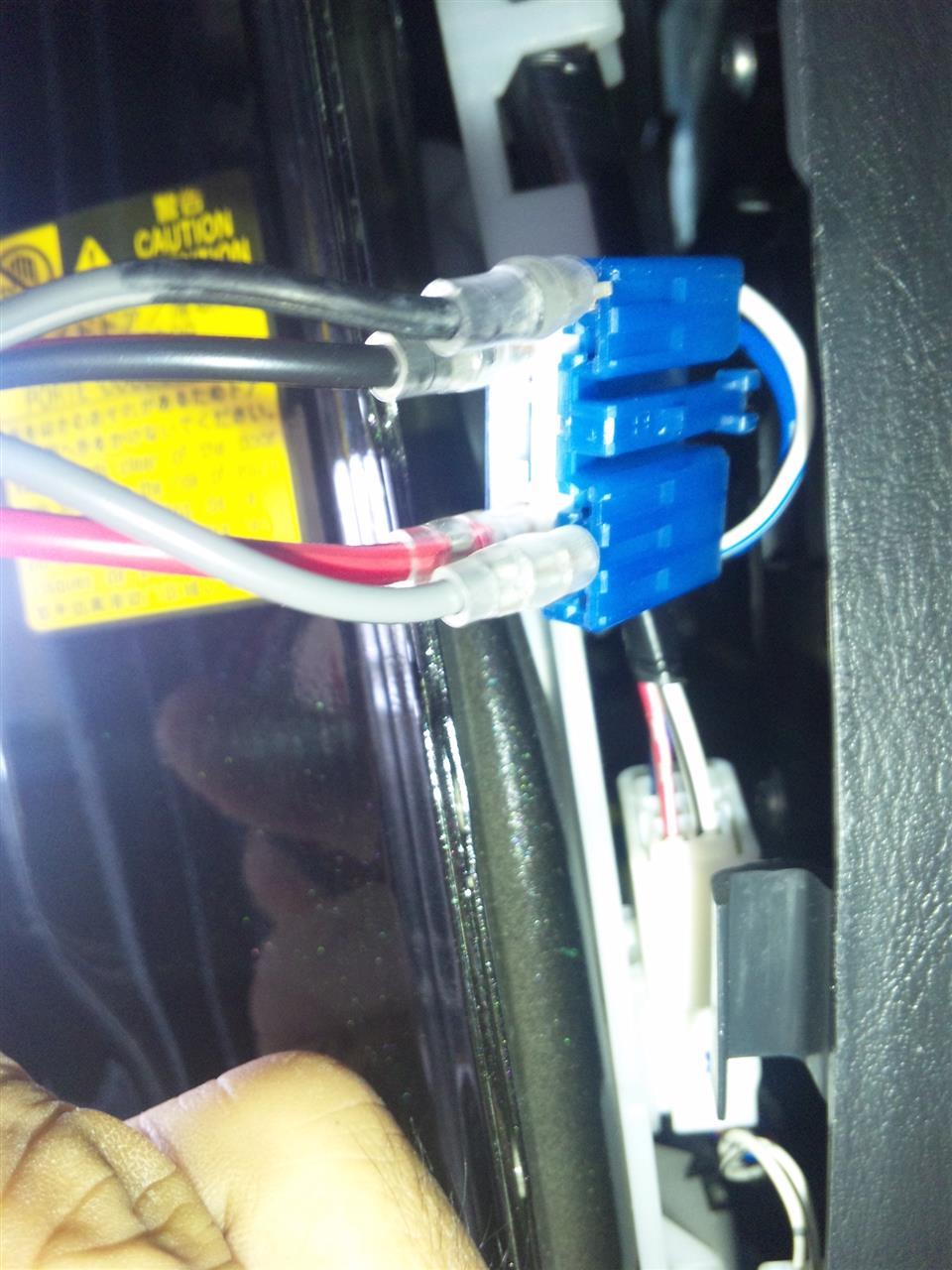

↑はヒーター配線延長。
こちらもクーラーと同様に色分けしました。

ヒーター配線は助手席周りでフロントルームランプまで
クーラー配線は運転席周りでフロントルームランプまで
追加でルームランプからダッシュボードまで1.25の2芯を通しました。
これはダッシュボード裏に20Pの端子台を取り付けてそこに結線出来る様に
しようかと・・・・
今回印字板のイルミ電源が必要なので2芯の1本をイルミ電源として。
残り1本をカーテシの線を落としておきたかったのでそれに使いました。

端子台は左右の端子台を犠牲にしてインシュロックで止めました。

ま~、とにかく飯も食わず、缶コーヒーも半分も飲まず・・・・
おまけに6時間も禁煙しちゃって♪(*^_^*)

言い訳ですが・・・大変で大変で。写真撮って無いですm(__)m


なんとか配線、端子台取り付けして配線に端子取り付けて
スイッチに繋ぎ試験してみました。
なんなく作動しました。\(^o^)/


で、ケース側はと言いますと・・・・・

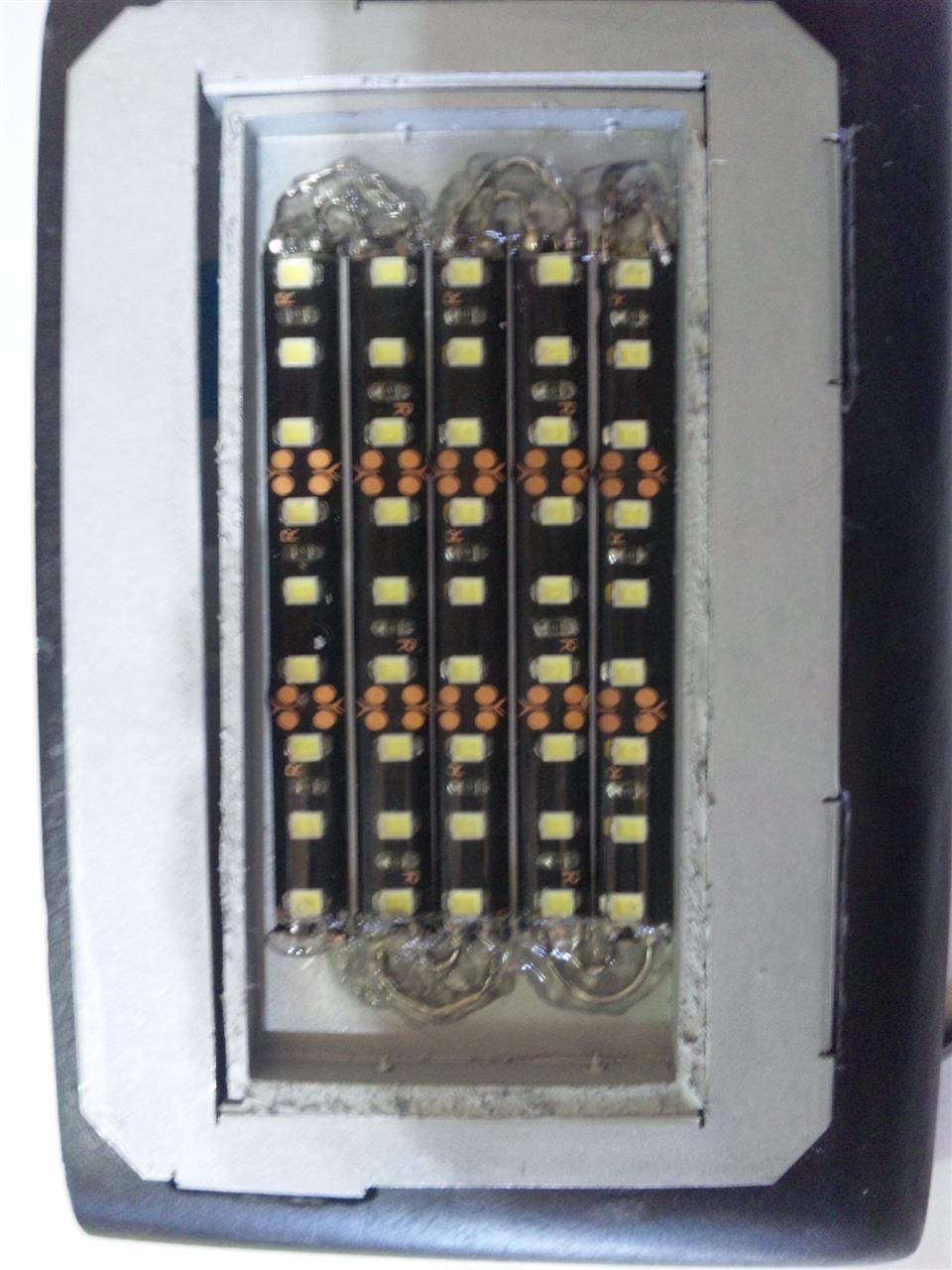

サハラ2度目のテープLED(@_@;)
12個並べたかったのですが、結線スペースの問題で9個1列で5列としました。
これでも十分かと。

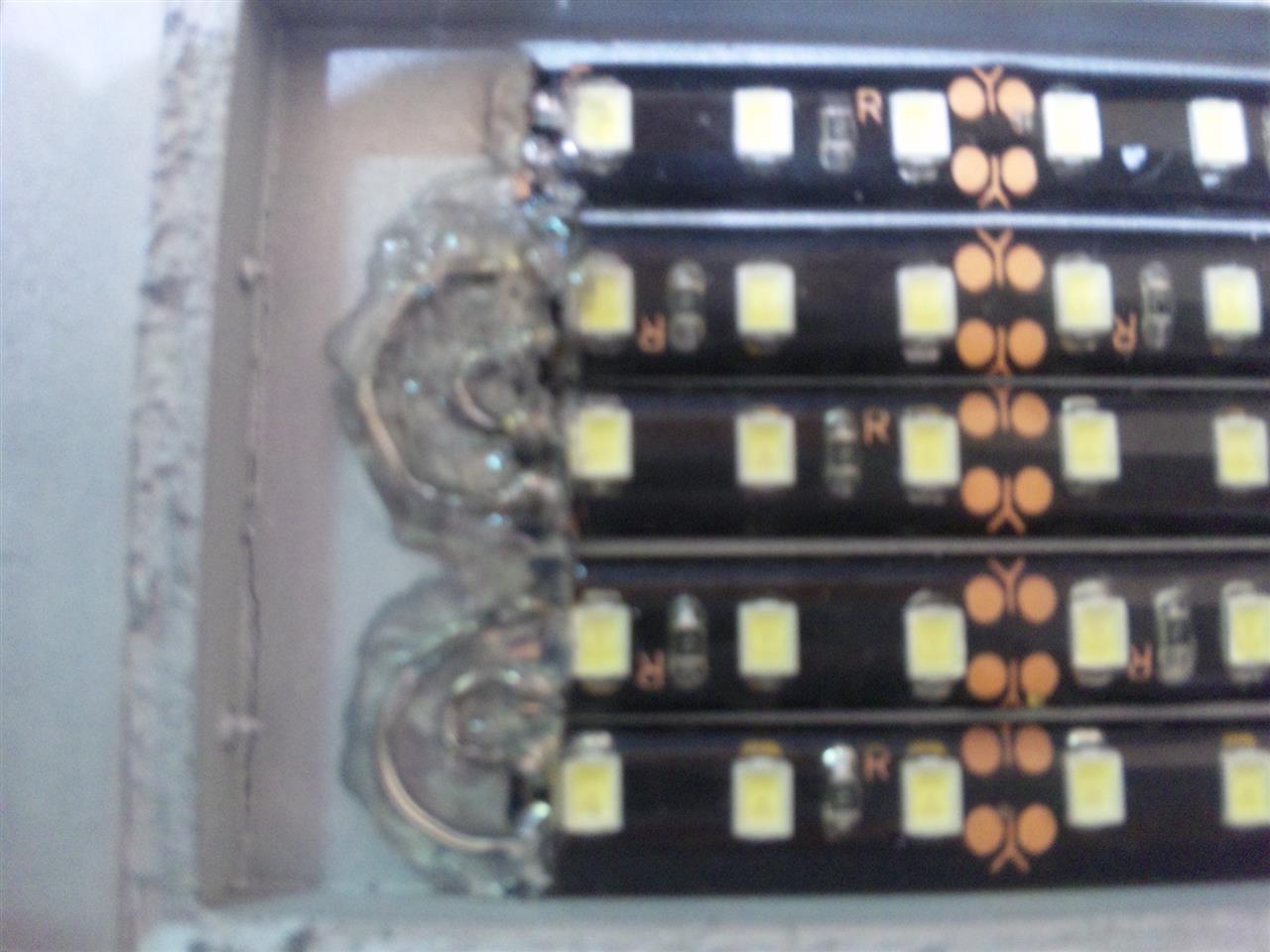

結線は・・・・・

こんな感じで直列に成る様にスズメッキ線で結線しました。

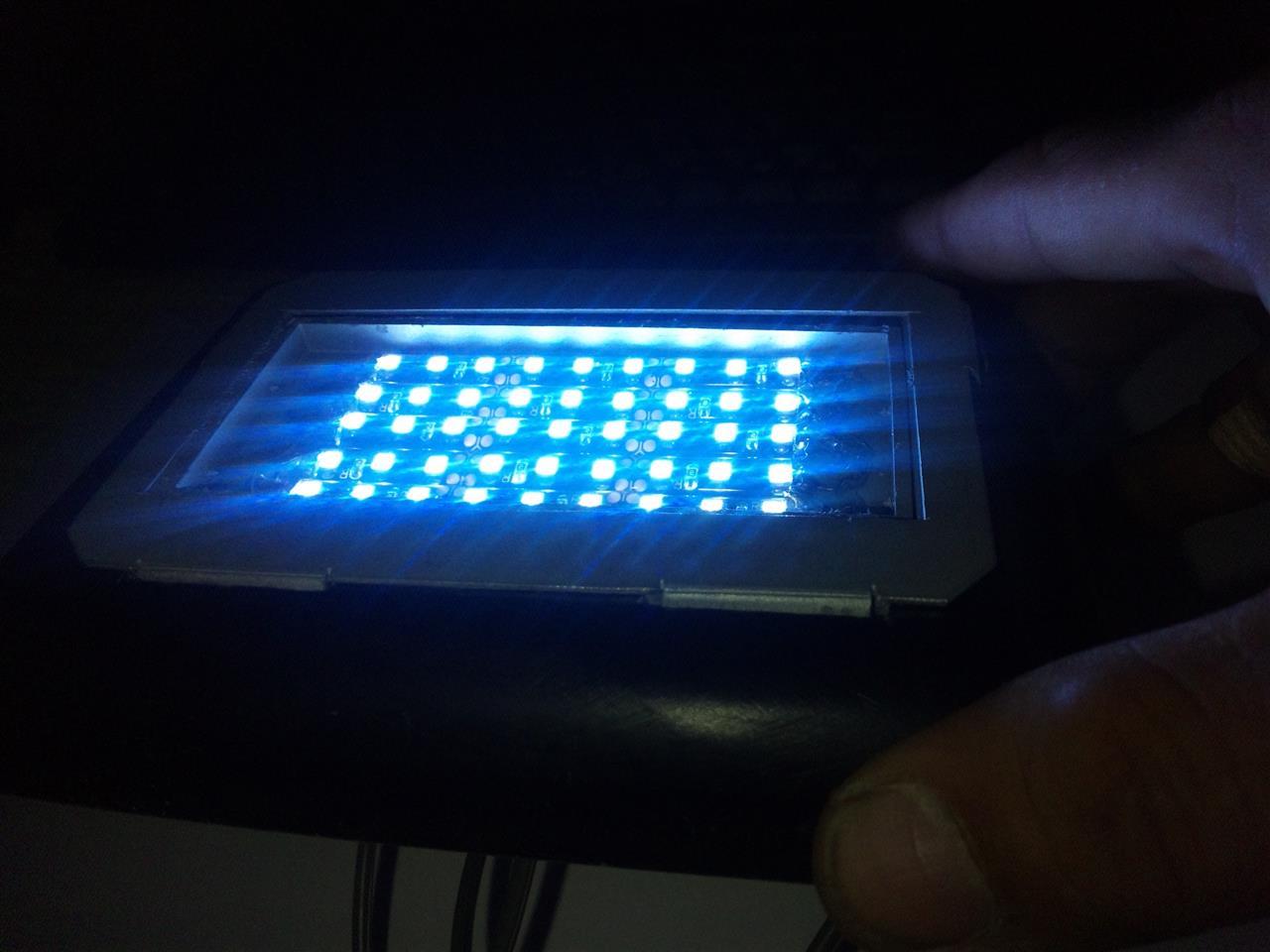

写真は暗い所で撮っていると思われますが
実は部屋の中で明るい所です。
携帯で撮ると何回撮ってもこうなるのです・・・・・
ハッキリ言って爆光です^_^;

そしてDOOR用のスイッチを取り付け。

これはリヤハッチのワイパーカバーにLEDを入れた時のスイッチで
自分的には信頼があったので採用しました。

これも取り付け位置が微妙で・・・・

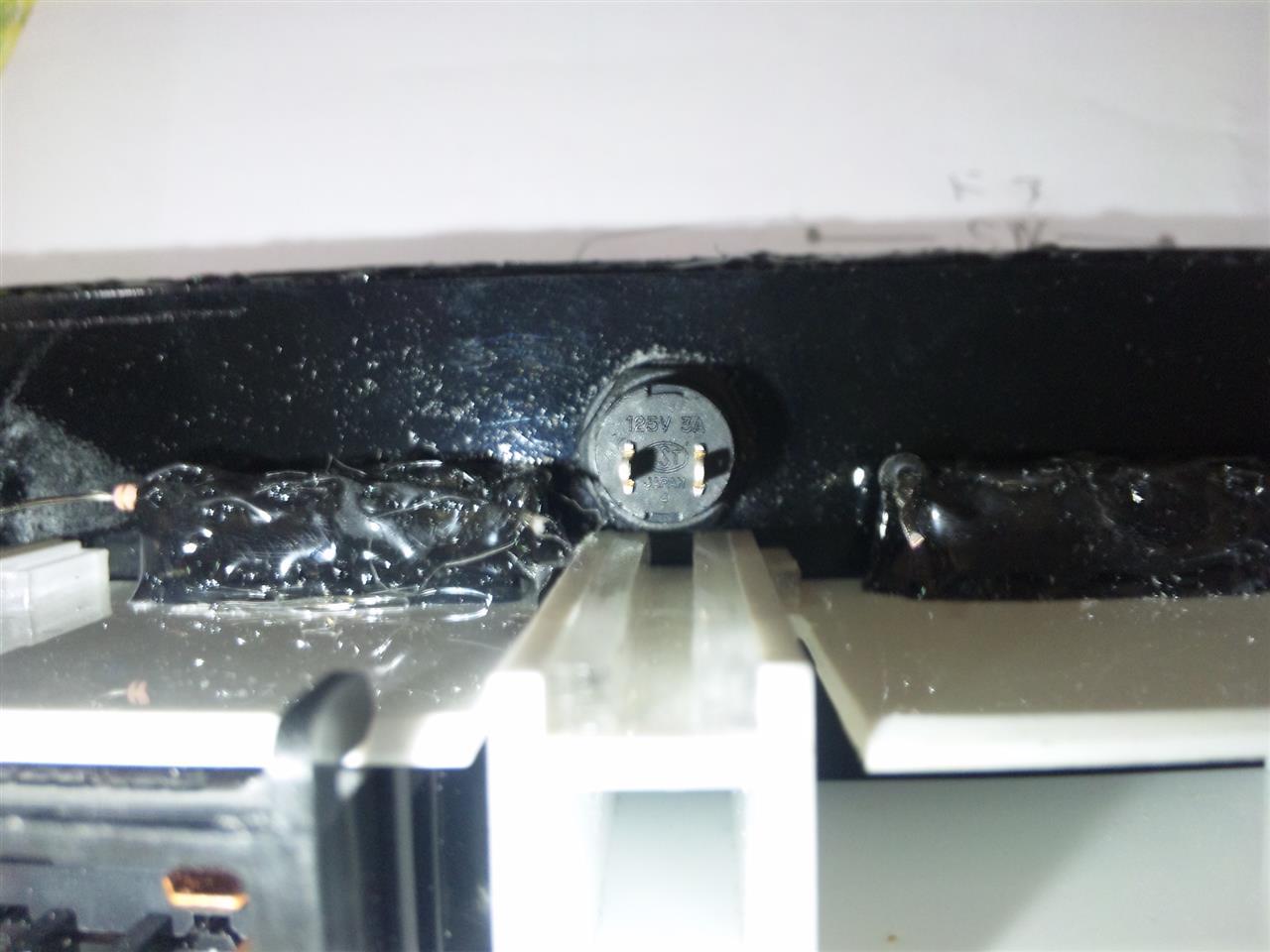

↑は裏側です。
ちょっと確認しずらいです。

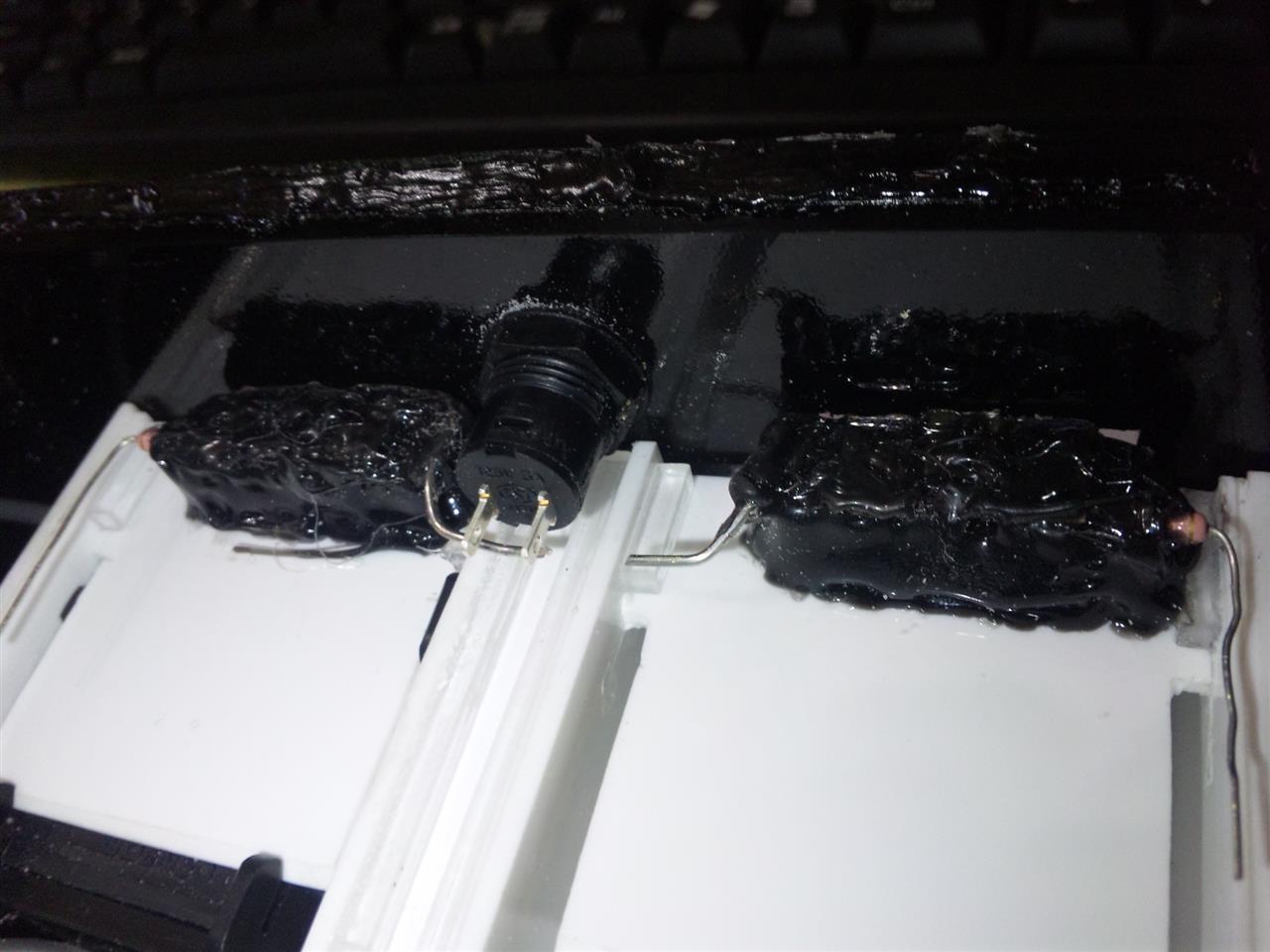

印字板照明のアクリル角棒をホットボンドの黒でアクリルBOXに固定
しているので、黒い所に重なって見えるのですが・・・
実はBOXが上に上がらない様にギリギリの位置にナットが来る様に
穴を調正しています。
小さな穴からハンドルーターを使って微調整しました。

印字板の照明とBOXと正面アクリル板と一体でホットボンドで固定しても
良かったのですがメンテナンスの事を考えて固定していません。
BOXは後ろ側にだけ少しだけホットボンドで固定しました。

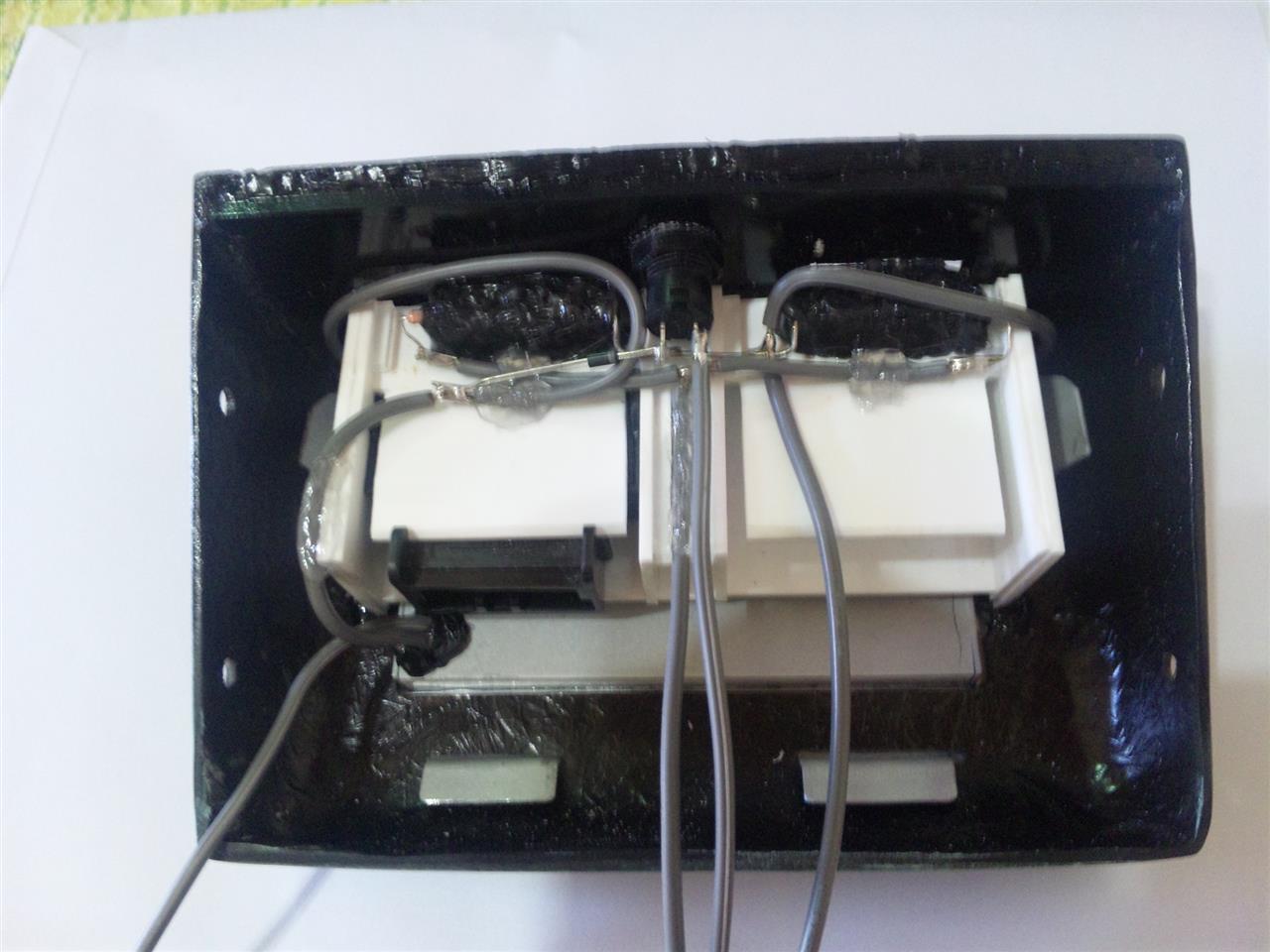

配線を組んでみました。
印字板の照明、イルミは+配線のみ引き込み-はルームランプのカプラーの
-を利用して配線1本を減らしました。
逆流防止ダイオードがもろだしチャンピオン(沖田博之)に成っていますが
最終的にはホットボンドでコーティングを。

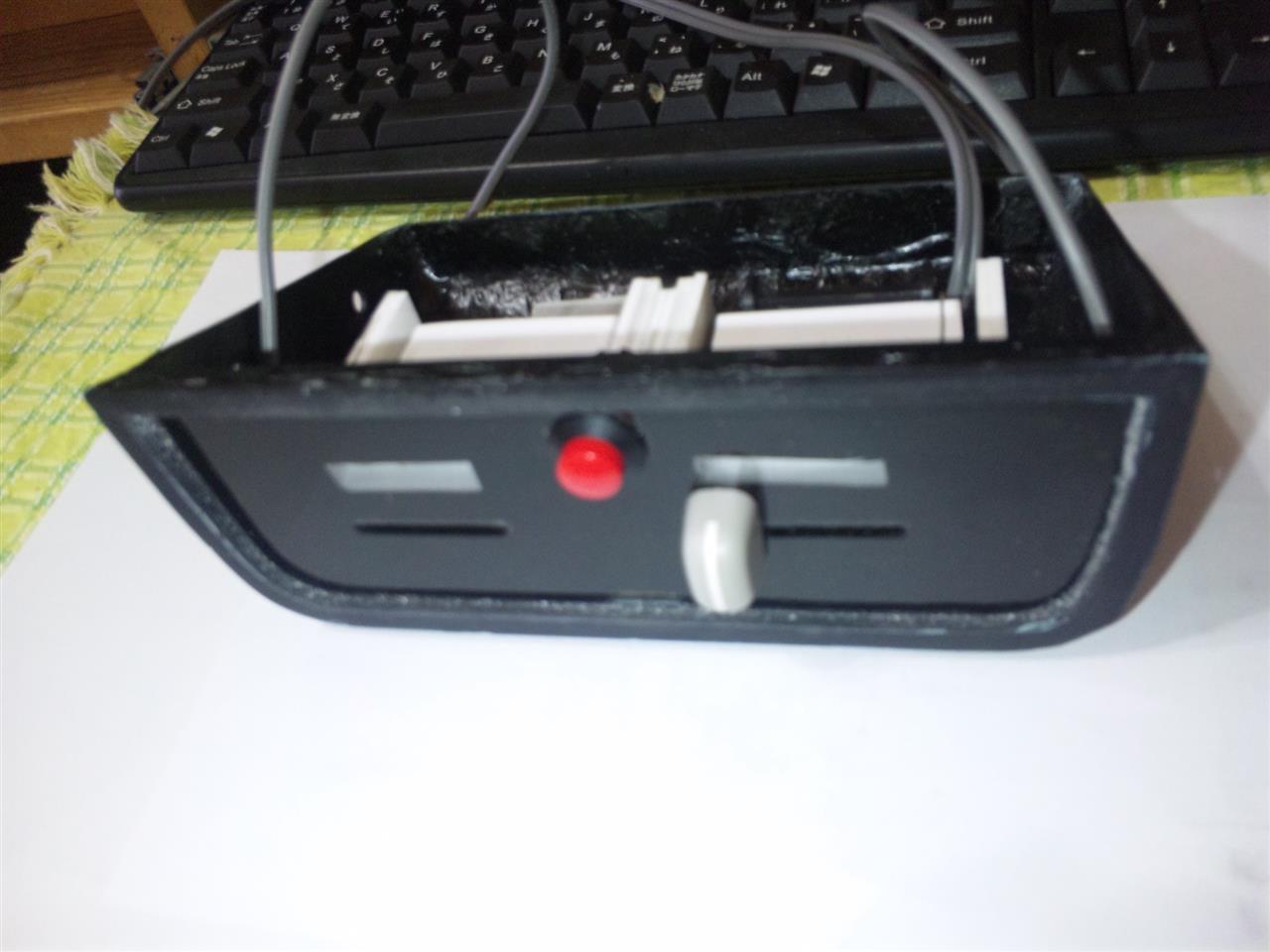

印字板の照明も点灯確認してみました。

ん~、なんか。いや~~~な事が・・・・・

そうなんです。
今に成って気が付いたんですが・・・・
ヒータースイッチのツマミとクーラースイッチのツマミ・・・・
色が同じじゃない!(@_@;)
クーラーが「グレー」でヒーターが「黒」なんですね(>_<)

でね、初の「染めQ~~~~~~~~の黒」を買ってみました。

さてどうなることやら。

色落ちしなかったら染めQ~~~~~~~~でやってみたい事があるのです。

そろそろ側を塗らないとね。。。。


リヤクーラーが使えそうなので
かみさんに殺されずに
サハラ、命拾いしました~~~~(*^_^*)

って、まだ仮じゃん。。。。。。。









ブログ一覧 | 操作スイッチ移設 | 日記
Posted at 2015/04/21 23:38:52
