2014年02月12日 イイね!

コレでも駄目なら・・・・・(-_-;)

こんばんは~(*^_^*)
2年前にまさんちゅさんから頂いたブースト計。
照明が無くなっていたので新設して取り付け・・・・

まず最初にやった事は 照明が無くなっていたので元々の所から白の5ミリLED2個をぶち込んで照明を新設。
意外に明るく成らなかったんですよね(+o+)



更に変更して青の5ミリLEDを3個をメータのケース底に設置。
LEDの色も白から青に変えてみてみました。

表示板は綺麗に映る様に成ったのですが、それでも針が明るくならなくて・・・・





 ↑までの経過は「カテゴリのブースト計」を観て頂いて・・・・・

そして今回は前々から気に成っていた針が何とか明るくならないか・・・・
と、頑張ってみました。

車検の時にブースト計を外したので、今がチャンスとまたまた分解!!

文字盤裏側の針に光を送る所をLEDで色んな所を照らしてみても針が中々明るく成りません(-_-;)
1ケ所だけでは駄目なのか?とばかりに3個で照らして・・・・・
  なんとか明るくなった様な・・・・気がするのでこれで行く事に。
もうこれ以上は中に5ミリ砲弾LEDを入れられない・・・・感じ(*^_^*)

文字盤の後ろには機械がついているのでその隙間にホットボンドでLED3個を接着取り付けしました。
配線は取り回しの関係も有りかなり面倒な事になりました。
スズ線を使いブリッジを作ったりもしました。(T_T)
メータの中は第七サティアンみたいに成ってる。。。。。(@_@;)
電源は前のケース底に取り付けたLEDの電源から分岐させました。
これもまた長い配線は中で邪魔に成るので出来るだけ短く・・・・(+_+)
やっとの思いで文字盤を装着。

  写真が無くてすいませんm(__)m
仮に文字盤を取り付けて点灯テストしてからと、思ったのですが・・・
「二度と開けたくない」気分になってしまい写真が撮れませんでした。

ついでなので針の塗装も落として赤から青に変更してみました。
塗装は水性塗料のスカイブルーが有ったので、これを針の裏側に塗りました。
トイレで点灯テストしてみたら意外に良かった(*^_^*)
後は、実際に取り付けしてみない事には・・・・
真っ暗な所で光らすと「良く」見えるんですよね~(^_^;)


実際はこんなに爆光ではないのですが・・・


メータ全体が青で針も見やすく成りました。
夜間でもココに針がありますよ~ってなった~♪


またまた「青」が増えました~(*^_^*)

これでブースト計は終了!

後は・・・ピラーに入れるか?

Posted at 2014/02/12 07:22:41 | コメント(0) | トラックバック(0) | ブースト計 | 日記
2012年06月12日 イイね!

リベンジ ブースト計

リベンジのブースト計


前回が。。。。。


写真では綺麗に光が出てるのですが、実際は何処が何だか良く見えない状態でした。
そして今回は


広角180の3個は結構明るく、結果はgood!!
針が青ければ申し分無かったのですが、ま、こんな感じで良しとします。

Posted at 2012/06/12 00:54:20 | コメント(1) | トラックバック(0) | ブースト計 | 日記
2012年03月04日 イイね!

取り付けしました。

ブースト計取り付けしました。
LEDの照明取り付けた後は配管バンドを利用してバンドにシリコンスプレーを塗って光漏れ防止兼用でシリコンのブラックを塗りました。
4日後にバンドを外すと丸く奇麗に仕上がっっています。
  メーター塗装はメーター自体が塗装ではなかったのでホームセンターで買った3Mのカーボン柄ブラックでパサっと。

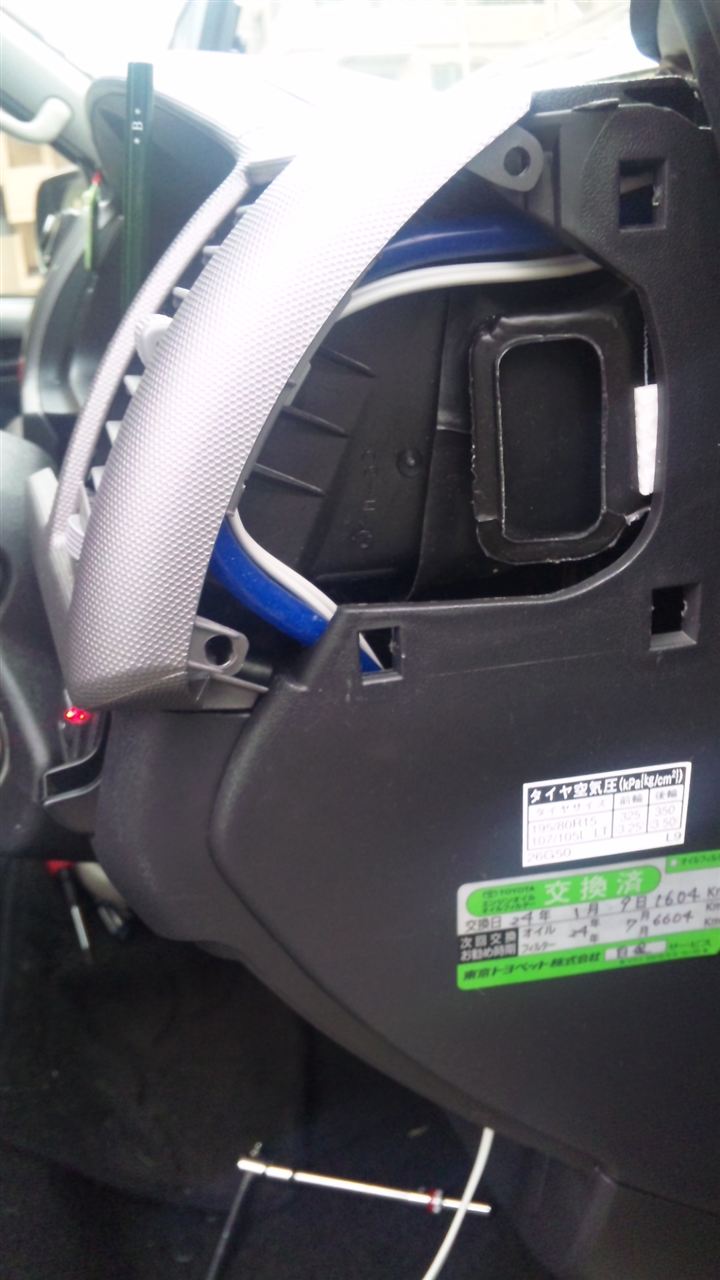

配管チューブは、右側ピラーからアクセルに向かって降りて行き、足元の床のグロメットから外に出て行きます。

車体下側を通りエンジンの助手席側方面に行き立ち上げます。
接続にはスー♯ーオート♯ックスで買ってきた
ホースジョイナー 4-4-4 3方向を1個
ホースクランプ 7.8パイ4個(2袋)を使用しました。

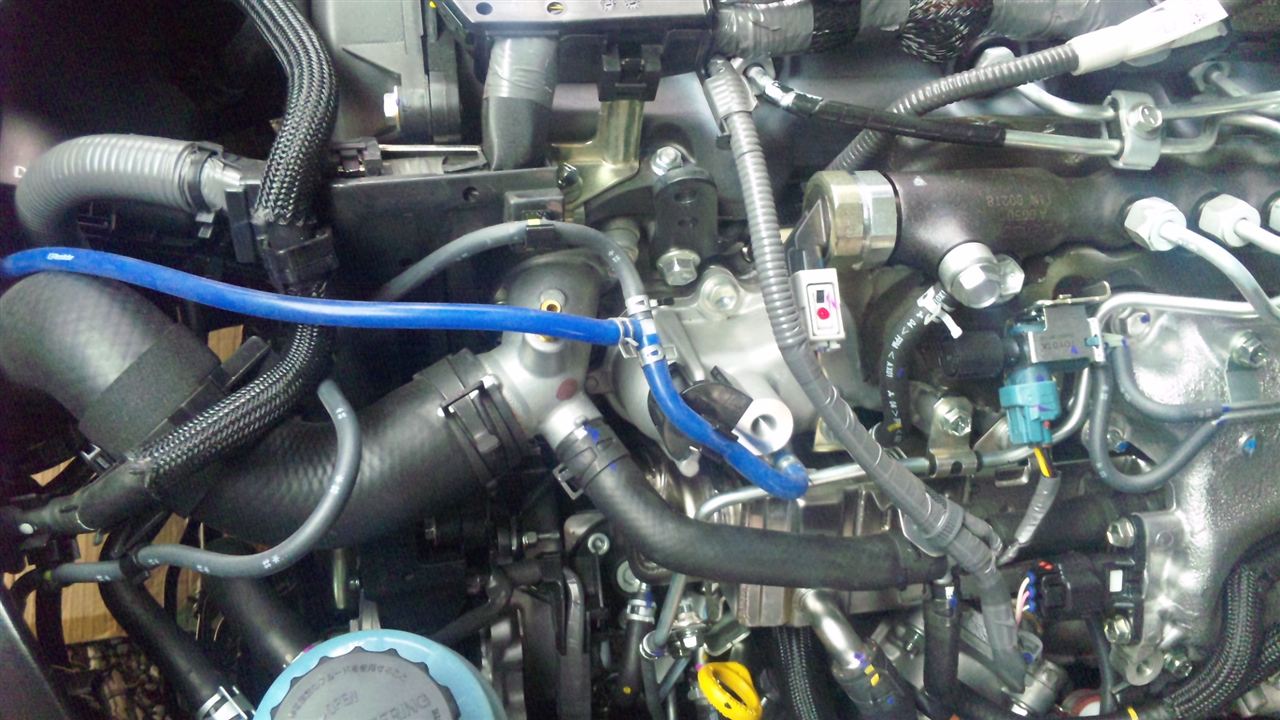

青いチューブがブースト計のチューブです。
純正チューブは切っていません。

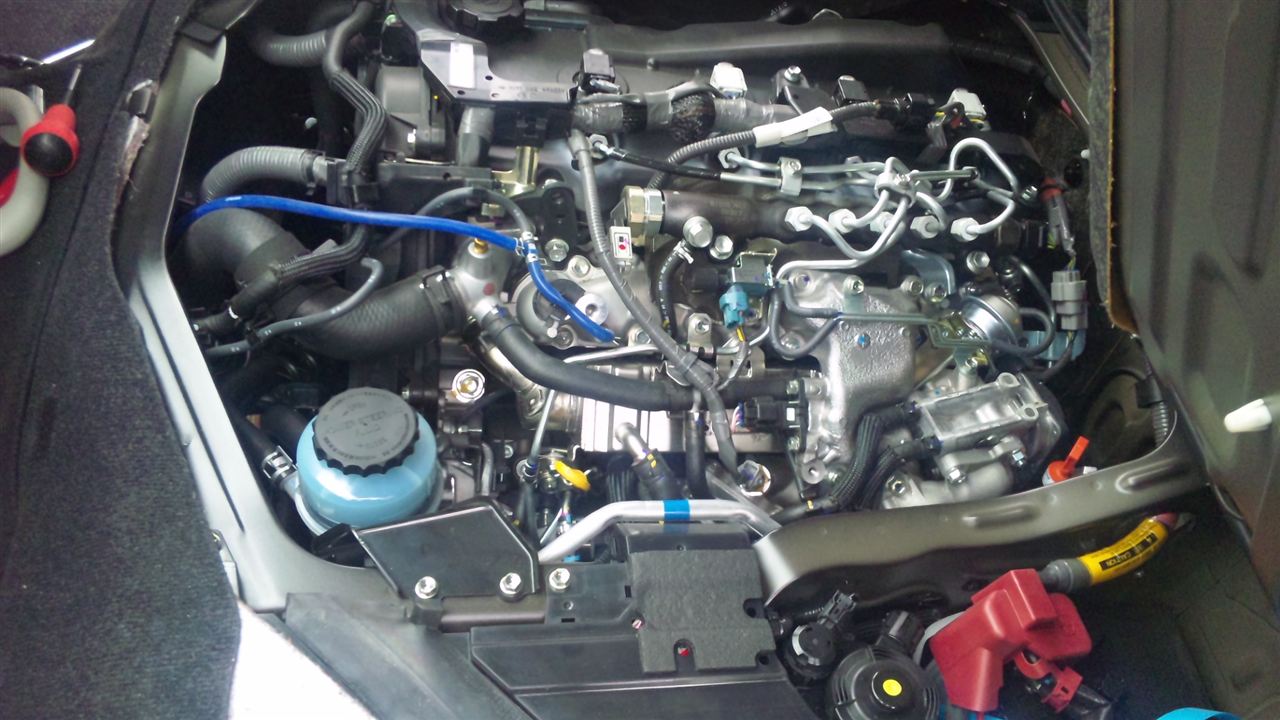

全体で見るとこんな感じです

助手席側から撮っています。

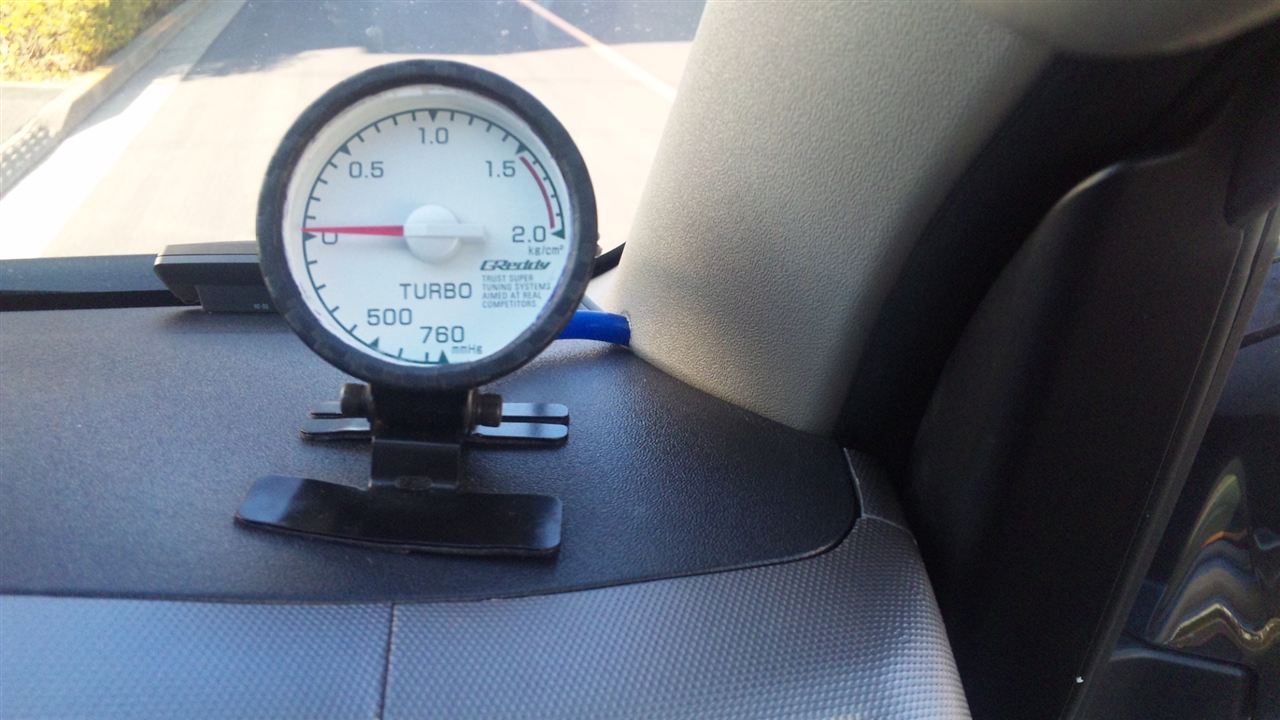

メーターはといいますと

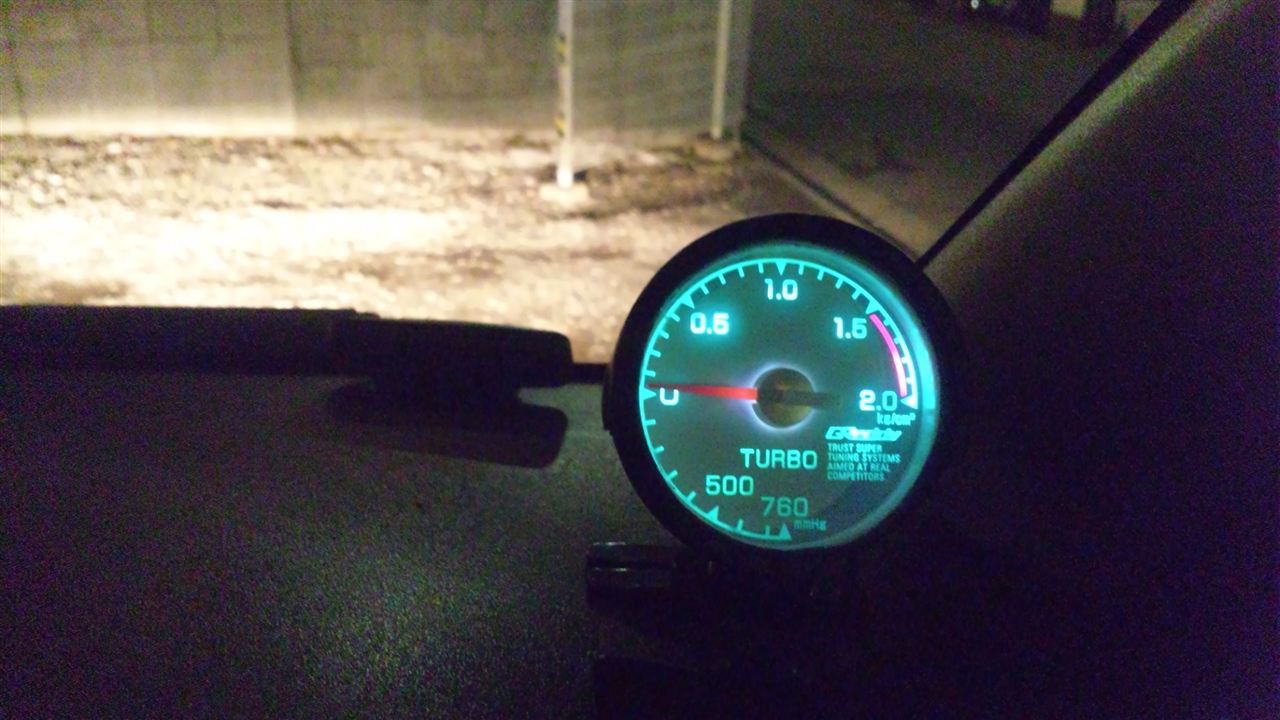

夜間照明はと言いますと

写真だと良く見えますが、現状では数字は見えるのですが針が見難く成っていて納得がいきません。そのうち改良です。

ハイエースは普段の走行でブーストが0.5位掛かっています。
一般道で普段アクセルに足を乗せている状態で、加速体制にいると0.5~0.6位はかかっています。
載せているだけでも0.4~0.5
載せていて触らない程度で0.2位です。
取り付け前と後ではアクセルに足を乗せる力が変わりました。
 これで燃費が上がれば良いんだけどな~^ ^;
Posted at 2012/03/04 22:22:41 | コメント(2) | トラックバック(0) | ブースト計 | 日記
2012年02月11日 イイね!

それがさぁ。。。。

先日届いた配線キット。
 早速取り付け?接続をしてみましたぁ~^ ^

んでもって、バックギアにしてみました。

ガビーン!!カメラもおかしく成っていました; ;
  ガイドラインの色も無くなって、画像も乱れていました。
これ以上ショップに迷惑掛けるのもなんなんで。。。。
おこずかい貯めてカメラを買う事にしました^ ^
 カメラ画像はその時まで お あ ず け よ 。

  で、 早々と ブースト計の方に
LEDの頭を削って光を拡散出来るみたいなのでやってみました。

左がノーマル 右が削ったLEDです。
もっと削っても大丈夫みたいなのですが、私はここで良いのです。

グラインダー等で削ってしまうと摺りガラスみたいに成ってしまいます
それを研磨剤を使って

磨いて

こんな感じっす。

で、点灯してみますとですね。。。。

解りにくいと思いますが、左が削ったLED、右が20°LED
光の輪が違うのがわかりますでしょうか?

アクリル板をこんな形にカットして両面に白(家に有ったのが白だけだった)のカッティングシートを張りました

LEDの穴とメーター裏側のビスの部分の穴を開けて

セットすると。。。

こんな感じです。
配線を接続して点灯してみますと。

こんな感じになりました。
ブースト計にセットしてみますと、

このような感じです。
大分明るくなりました。

メーターの後側の配線とかは水道配管の60のキャップを利用して蓋を作ろうと思っています。
  今回は   こ こ ま でぇ ~





Posted at 2012/02/11 22:20:59 | コメント(1) | トラックバック(0) | ブースト計 | 日記
2012年02月07日 イイね!

キタ━(゚∀゚)━!

日曜日にバックカメラを取り付けしまして
配線キットのチップらしき物から煙が出て、チボウした私のバックカメラ

その夜に販売元に内容を詳しく説明文にしてメールしました。
 返信が今日来ました。
私のミスも有るので実費覚悟でしたが・・・・・
返信メールには丁重な文面の後に、「佐川急便にて発送しました」と、
 送料等は書いてないのですが、着払いでも全然かまわないので
嬉しい返答でした。

液晶〇国さん、返答、サポート有難う御座います。m(_ _)m

到着しましたら接続してみます。

今度はイジイジしないんだぁ~^ ^;

月曜日に知人のまさんちゅ@さんの仕事先に遊びに行き(現場ね)
こんな物を頂いてきました。



ブースト計です。
接続する所も教えて貰いました。

取り付けに少々部材が足りないのですが、これだけあれば十分です
 一様、照明はLEDに変更して、白から黒に色を変更して取り付けしようかと思っています。
  取り付け等、又カキカキします。


Posted at 2012/02/07 22:36:25 | コメント(3) | トラックバック(0) | ブースト計 | 日記
