愛知は車上荒らし被害日本一
我が家も、これまで幾度も被害に（；＿；

これまでｶｰﾓﾆ500で防犯してましたが、ｾｷｭﾘﾃｨのｾｯﾄするのを忘れるのが多くて
やはりｷｰﾚｽ連動が一番（＾ー＾

てことで、VIPER330Vを購入しましたが、マツダ車との相性が悪いようで装着断念

それならばと、簡易ｾｷｭﾘﾃｨを製作することにしました。
　・ｷｰﾚｽ・ﾄﾞｱﾛｯｸでｾｷｭﾘﾃｨON
　　＞ﾄﾞｱを開くとｻｲﾚﾝ作動
　・ｷｰﾚｽ・ﾄﾞｱｱﾝﾛｯｸでｾｷｭﾘﾃｨOff

製作ついでに、VIPER330Vも併用することに

現状VIPER330Vは、電源入れるだけで30秒間警報が鳴り、その後ｽｷｬﾝ状態
それなら、簡易ｾｷｭﾘﾃｨ基板でVIPERの電源を制御し、ｻｲﾚﾝの配線をﾀｲﾏｰで40秒後につなげばVIPERの機能は最低限活かせる。

早速製作し、テストした結果、バッチリ想定通りの制御が出来ました。

本日は残念ながら一日中雨天だったので、実車装着は来週に持ち越しです。

前回つけたワンプッシュ型はサンキュー点滅の時は便利だが
使う機会が少ない。

やはり、純正SWと同じプッシュロック式の方が使う頻度が多いので
SWを変更しました。
使ったのはOMRON社製A9P11-0031
SWを押すとON状態を機械的に保持し続ける。
もう1回押すと解除される。


ワイパーレバーの裏に溝があるので、少し削ってSWを仕込むこともできる。
先端にワンプッシュタイプを、根元側にプッシュロックタイプを仕込むのも面白いかもね♪

※今回使ったSWのA9P11-0031は、10個まとめ買いしたので、興味のある方はお譲りします（中部メンバー向け1個350円）


なお、先回作ったバック連動ハザードリレー＆サンキューリレー基板の図面もあげておきます。
サンキューリレーは、コンデンサーでリレーを3秒間程保持させる、至って簡単なもの
バック＆サンキューで5百円程度で出来ますので、関心のある方は自作してみましょう♪

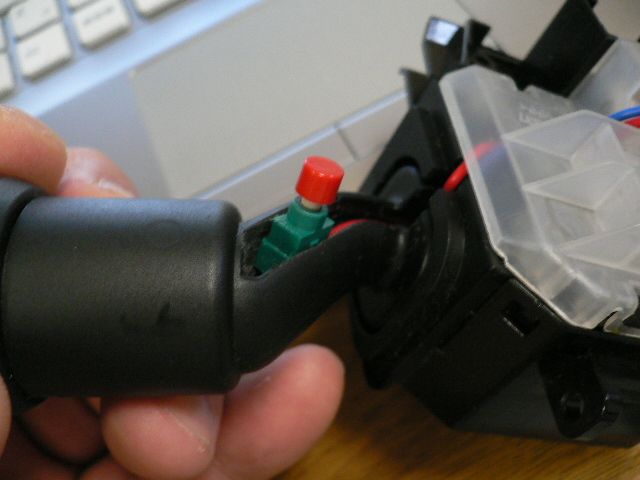

LEDレンズを加工し、押しボタンSWを嵌め込んだものを、ワイパーSWの先端に貼り付け～

これだけでは寂しいので、チャタリング防止兼サンキュー機能を備えたリレーユニットを作りました。
SWをワンプッシュすると３回点滅します。


以上でハザード関連弄りは終了～
総括
①ハザードＳＷ点滅化
②バック連動ハザード
③サンキュー機能付きワンプッシュハザード手元SW

ハザードSW弄ったついでに、バック連動でハザードが作動するように配線弄り

我が家の駐車場に入るとき、たまにハザード点滅させていたのに、今までなんでやらなかったのが不思議～（＾＾；

これは便利です♪
これにてハザード弄りシリーズ終わり～
と思ったらサンキューハザード用手元SW配線を忘れていた～（；＿；

以前、ホーンSWを増設した時のSWを転用予定
これは近日中に施工予定です。

先週ハザードSWのイルミ点滅化を試みたが、LEDを仕込んでも暗くて使い物にならないので根本的に考え直すことにした。

結果、標準のイルミはそのままにして、別途LEDをSWの中に放り込む事にした。


これによって、夜は純正のイルミで薄明るく点灯し、ハザードのＳＷを入れると内蔵ＬＥＤによって明るく点滅～＼(~o~)／
