[エクシーガtS] その4・リアショックロアサポートと強化フランジボルトの装着、後編

[エクシーガtS] その4・リアショックロアサポートと強化フランジボルトの装着、後編エクシーガtS(年改区分E型)のリヤサスペンション系に他のスバル車(WRX&レヴォーグ)の純正部品を流用、同時に社外製の補強パーツも装着しました。

リフレッシュを兼ねた仕様変更をDIYで実施した際の様子を、一連のブログでお伝えしています。今回は 「その4・ロアサポート装着&強化ボルト流用(後編)」 になります(最終話)。


<作業内容 一式>
 ・スタビライザの径アップ(WRX&レヴォーグ用φ20 ←純正φ15)
 ・付随してスタビブッシュの交換(同上φ19、=スタビφ20用)
 ・リアショック・ロアサポート(オートプロデュースA3製)の装着
 ・付随して厚肉フランジボルトへの交換(スバル純正、強化品)

◎関連過去記事 → リヤ・スタビライザの流用情報 覚え書き(自分用のメモ)
◎「その1・前編」 → WRX&レヴォーグ用リヤスタビ(φ20)とブッシュ流用、前編
◎「その2・後編」 → WRX&レヴォーグ用リヤスタビ(φ20)とブッシュ流用、後編
◎「その3・前編」 → リアショックロアサポートと強化フランジボルトの装着、前編 : 前回のお話し

■強化フランジボルト(スバル純正)の流用
その3」 で示した手順に則って、ダンパーストラット下部の固定ボルトをスバル純正の厚板フランジボルトに置換します。

<↓ダンパーのフリー位置で締結ボルトをムリ無く脱着させます(画像はフロント→リヤの矢視)>


本来ならば、ラテラルリンクのフロント側、すなわち(セルフロックナット側ではなく)厚板フランジ化された側に、オートプロデュースA3さんのリアショック・ロアサポート(または相当品)を装着したいところです。

# フランジの厚板化に相応した相手締結部位の強化を図りたいため。

あるいは、その目的のためには、ボルトとナットの位置を入れ替える(車両前方→後方にボルトを差し込むのではなく、後方→車両前方にボルトを差し込む)と良いことでしょう。ただし今回は、ノーマル同等の位置関係を保って締め付けることにしました。ボルト首下が接触する相手はラテラルリンクのままとなり、首下の摩擦係数μは相手部材(ラテラルリンク)がカチオンのままで不変となります。

# 実際にはボルトとナットの位置を入れ替えても、機能的な不都合は
# 無さそうですが。もしも入れ替えて不利になる点があるとすれば、
# ナットが(進行方向を向くので)錆びやすくなることかな。

■リアショック・ロアサポートの装着と確認ポイント

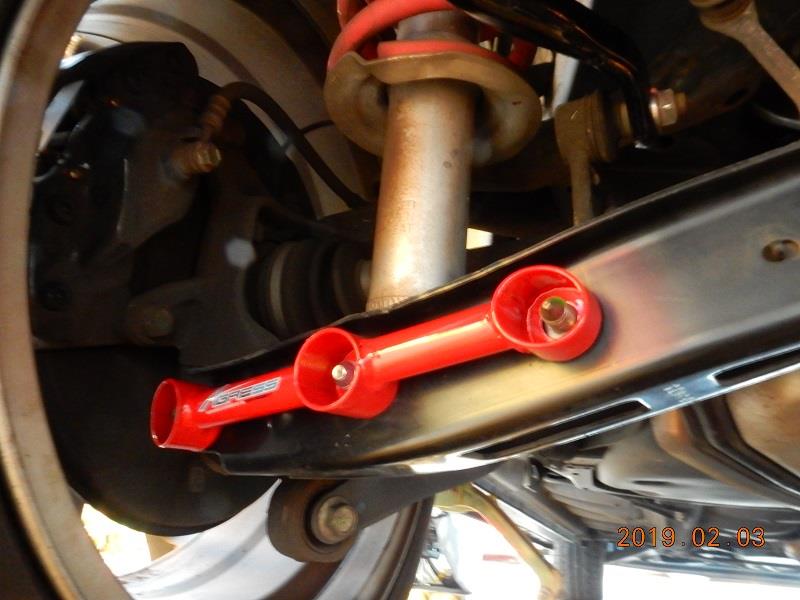

無事にスバル純正の厚板フランジボルトへの置換が済みますので、ラテラルリンクのリヤ側にオートプロデュースA3さんのリアショック・ロアサポートを 仮当て します。

<↓個人的には緊張の一瞬・・・理由は、3カ所の締結点に浮きが生じないかどうかを見るため>


結論から書きますと、「その3」 で示した懸念(=1カ所を締めると他の2カ所が浮くようなことがあってはマズイ、という内容)は生じていませんでした。それぞれの締結点が、ほぼほぼ相手部材(ラテラルリンク)とゼロタッチしている感じです。細かく見れば、円環部のリンクに対する垂直度が不明ですが、まぁ問題ないことでしょう。

<↓いちばん外側の締結点は、ホイールとの工具クリアランス(回転ストローク)が少なめとなる>


リアショック・ロアサポートの円環部は、ちょうど12.7sqのソケットが干渉せずに入るサイズとなっています(右上画像)。このへんは、果たして意図したものなのか偶然なのか不明ですが、装着作業性で問題になる点は見当たりません。

ここまでの確認結果は順調ですので、次なる確認ポイントを見ていきます。今度は車両左側のラテラルリンクの画像で示します。


<↓左後輪も軽くジャッキアップし、ダンパーの伸びがフリーで釣り合う位置まで車高調整します>


<↓リアショック・ロアサポートを仮当てした状態。締結点の着座有無だけでなくズレ具合も確認>


<↓ラテラルリンク(純正)とリアショック・ロアサポート(A3さん)の締結点の同軸度のズレを確認>


オートプロデュースA3さんのリアショック・ロアサポートは、3カ所の締結点とも、円環部の底は(いわゆる)バカ穴となっています。位置決めのための基準穴(一般にはガタのないタイトな設定)は存在せず、3カ所とも公差を許容するため緩い穴(内径が大きめな穴)となっています。

この 「緩い穴」 が緩すぎると、今度は逆にナットとの接触エリアに偏りが生じたり、あるいは接触面積の低下により局所的な面圧上昇(→ 座屈)の恐れが生じてしまいます。結果は上の画像の通りですが、まぁこれは仕方のないところかな・・・と思います。直ちに危険(ナットが経年変化で緩みそうな)、というレベルではない、と判断しました。


# これらの確認作業を経て、やっと規定トルクによる本締めが可能になった・・・という話です。

■スタビ&ブッシュ、強化ボルト&ロアサポートの装着完了
オートプロデュースA3さんのリアショック・ロアサポートは、構成単品部品を溶接して一体化する際の姿勢保持治具(→ 寸法精度)に注意を払っているのか、装着に際して自己強度的な懸念は生じませんでした。この工程の後に、クランプの爪部を引っかけただけで締結保留していたスタビ(φ20)&ブッシュ(φ19)を締め付けていきます。

<↓スタビ&ブッシュの換装、強化ボルトの換装&ロアサポートの装着が完了した状態(右後輪)>


<↓さらに近接して撮影した画像。太くなったスタビが目視上からも実感されます>


<↓車両右側から左側方向に撮影したときの画像(スタビの断面積は77.8%アップ)>


<↓リヤサスペンション周りを、引いたアングルから全景を写した画像>


手を加えた部分の点検(閉め忘れは無いかetc.)を行い、一通りの作業は終了です。その後、街乗り程度しか試せていませんが、車両の挙動がシャキッとした感じになり、狙いの効果は得られているように感じます(※高速走行など、まだいろいろな走行シーンを試せていませんが、いずれ機会をみてスタビφ20化(←φ15)のインプレッションをブログアップするつもりです)。

■備考:スタビリンクについて
「エクシーガのコーナリング時に、車両のロールを低減させる」 という目的達成のため、今回は格安かつ懸念の少ない純正流用という手段を選択したのですが、今回の一連のブログの中で、私はスタビのφ20化(←φ15)に際して次の跳ね返り(懸念)を挙げていました。

# 個人的には(跳ね返りとして)スタビリンクの強度は大丈夫か?
# と思ってしまいますので、今後のDIY点検項目に加えますよ。
(※「その2・WRX&レヴォーグ用リヤスタビ(φ20)とブッシュ流用、後編」 より。)

懸念が生じたのなら調べてみよう・・・ということで、手持ちのパーツリストで色々と調べてみました。
 (1)エクシーガ純正のリヤ・スタビリンクについて
 (2)WRX&レヴォーグのリヤ・スタビリンクについて


<↓まずはエクシーガ純正のスタビリンクについて、部番を確認します>


<↓エクシーガのリヤ・スタビリンクは、クロスオーバー7を含めて共通部番であると判明>


私のエクシーガtS(tS=STI 限定車)は年改区分E型ですが、A型からクロスオーバー7になってからのJ型(!)まで、スタビリンクは 「20470AJ000」 で共用部品であることが分かりました。唯一の例外は、A型の最初期(~2009年3月)のみ 「20470FG000」 でした。

◎エクシーガのリヤ・スタビリンク
 ・「20470FG000」 : A型の~2009年3月まで
 ・「20470AJ000」 : 上記以外のすべて

<↓次にV系(WRX&レヴォーグ)のリヤ・スタビリンクの部番を調べます>


<↓WRX&レヴォーグのスタビリンクは各年改区分とも共用部品で、S207のみ異なると判明>


◎WRX&レヴォーグのリヤ・スタビリンク
 ・「20470FG000」 : A型~D型で共用部品(S207を除く)
 ・「20470AJ000」 : S207

何と!
エクシーガ純正のリヤスタビリンクは、S207と共用だったのでした!
(さらに追加確認すると、エクシーガもレヴォーグもスタビリンクの径はφ8mmで同じ。)


そのため、エクシーガのスタビリンクは、スタビをφ20化しても強度的な懸念は無いだろう、と判断した次第(今後も ”念のため” スタビリンク周りの点検はしますが、一応はひと安心)。

■余談:おまけ
エクシーガ乗りで 「A3」 と聞くと、多くの方々は 「オートプロデュースA3」 さんを思い浮かべることでしょう。恐らくこれは、レヴォーグ乗りの方々でも同様かと思います。ただし、我が家の子供にとっては、「A3 !」 と聞くと、ちょっと違ったことを思い浮かべるようです。

<↓これが、別の意味の 「A3 !」。スマホ向けの 「イケメン役者育成ゲーム」 だそうな・・・>


もちろん、A4用紙よりも大きなサイズの紙(=A3) のことを思い浮かべたり、真っ先に アウディA3 のことを思い浮かべたり、人によっては 国鉄 A3 形蒸気機関車 が頭の中でヒットする方もいらっしゃるかもしれません。

このように、「自分にとっての常識は他人にとっての非常識」 になるかもしれません。

クルマの改造(モディファイとは呼ばず、昔から私はあえて改造、と表現)も、メリットばかりに目を奪われずにデメリットも考慮できる視野を。あるいは自分にとっての都合だけでなく、他者(他車)や法規にとっての立ち位置まで考慮できる視野・・・を持ちたいものですね。
2019年02月11日 イイね!

[エクシーガtS] その3・リアショックロアサポートと強化フランジボルトの装着、前編

[エクシーガtS] その3・リアショックロアサポートと強化フランジボルトの装着、前編エクシーガtS(2012年式、年改区分E型)のリヤサスペンション系に他のスバル車(V系)の純正部品を流用、同時に社外品の取り付けも実施しました。

リフレッシュを兼ねた仕様変更をDIYで実施した際の様子を、一連のブログでお伝えしています。今回は 「その3・ロアサポート装着&強化ボルト流用(前編)」 になります。


<作業内容 一式>
 ・スタビライザの径アップ(WRX&レヴォーグ用φ20 ←純正φ15)
 ・付随してスタビブッシュの交換(同上φ19、=スタビφ20用)
 ・リアショック・ロアサポート(オートプロデュースA3製)の装着
 ・付随して厚肉フランジボルトへの交換(スバル純正、強化品)

◎関連過去記事 → リヤ・スタビライザの流用情報 覚え書き(自分用のメモ)
◎「その1・前編」 → WRX&レヴォーグ用リヤスタビ(φ20)とブッシュ流用、前編
◎「その2・後編」 → WRX&レヴォーグ用リヤスタビ(φ20)とブッシュ流用、後編

■板金製ラテラルリンクの私的な印象
まったくの私見ですが、板金製のラテラルリンクは製造コストと軽量化という点ではメリットがありますが、強度・剛性という点では不利な特性を抱えていると思っています(板厚にもよりますが)。

<↓エクシーガのリヤ・ラテラルリンク(画像は左後輪)>


特にエクシーガ(エクシーガに限らず、この時代の同形式の他のスバル車も)は、縦断面が 「上に開いたコの字型」 をしており、ボックス形状(「ロの字型)ではない時点で、強度・剛性面でのビハインドがあるように思えます。個人的には、側面上端が折り返し(耳)になっていて最低限の強度は確保されているように思いますが、そもそも上面が開放端である時点で、入力荷重が大きな時に、曲げ方向のたわみが生じやすいような印象です(>あくまで私見です)。

ラテラルリンクの上部をボックス化(=閉構造に)したいところですが、その実現のためには部材を当てて溶接するくらいしか手が無く・・・。しかも、通常用途でそこまでの強度・剛性は要るか? と問われると、現状でも間に合っているのが現実。でも強化したいし・・・という思いを持っていたところで、オートプロデュースA3さんの 「リアショック・ロアサポート」 の出番です。

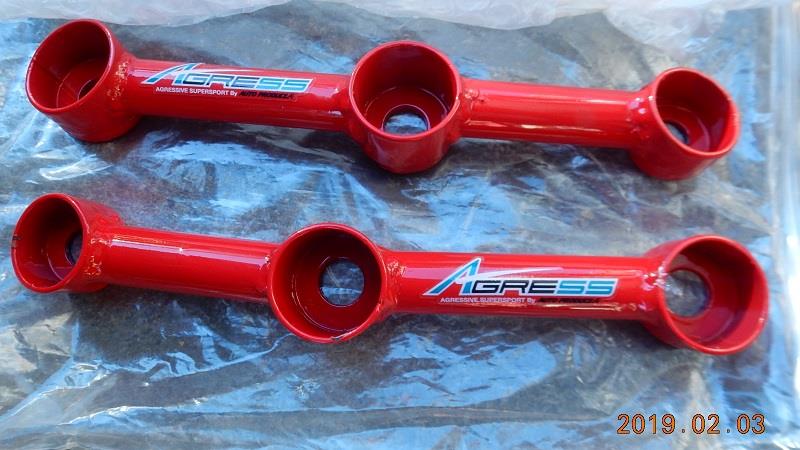

<↓オートプロデュースA3さんの 「リアショック・ロアサポート」>


この製品は、私の意図するものとは実現形状が異なりますが、「荷重の入力点・作用点・支点を連結強化する」 という狙いは十分に理解できるため、購入に至ったわけです。我が家では、エクシーガでスポーツ走行する機会はありませんが、7名乗車という荷重がかかった状態での路面からの入力頻度は高いので。

■リアショック・ロアサポートの ”難しさ”
リアショック・ロアサポートの造りを見てみます。パッと見では、3点をつないだだけの単純形状に見えますが、私からすれば、寸法公差の管理がいかにも大変そうな製品だと思えます。

分かりやすく言うと、この製品は片側1個で3カ所の締結点を持っているため、「1カ所を締めると他の2カ所が浮く」 ようなことがあってはマズイ製品 なのです。

もしも3カ所の締結点が相手部品(=ラテラルリンク)に対して同時に着座しないとすれば、浮き上がっている締結点を締め込むことによってロアサポート自身には内部応力が生じてしまうとともに、(浮き上がりを補正しようとする分だけ)相手ラテラルリンクを変形させてしまうからです。

「浮き上がる=浮きを矯正する分だけ変形を生じる」・・・これでは補強部品自身にストレスが生じるだけでなく、相手部品を破損させてしまうリスクを内包することになります。ですので換言すると、公差管理がシビアな部品 だと思うのです。恐らくは、溶接する際に形状変化が生じないよう、固定治具を工夫して製造管理しているのではないか? と推定します(>私見です)。


<↓よくよく見ると、円環とパイプの溶接が全周に渡って均一ではない(ダマの)部分もあるが・・・>


■リアショック・ロアサポートの ”美点”
前述したように、オートプロデュースA3さんのリアショック・ロアサポートは 「製造側にとっての(寸法公差管理の)困難さ」 があるはずですが、その一方で、ユニークな形状に起因する美点も存在していると思っています。それは、純正のラテラルリンクの凸部を逃がし、干渉せずに装着可能としている点です。

<↓エクシーガ純正のリヤ・ラテラルリンク。黄色の囲み部が凸形状となっており、逃がしが必要>


<↓リアショック・ロアサポートは、凸形状を逃がしつつ、パイプをオフセットしてストレートに接続>


締結部の円環とパイプをオフセットして溶接することで、純正ラテラルリンクの凸形状を避けるクリアランスを確保しつつ、自身は(パイプを曲げることなく)ストレートに接続することで強度を下げずに済んでいる・・・使用部材はトリッキーだけれども製品形状はクレバー、という印象です(>あくまで私見です)。

■強化フランジボルト(純正)の流用
さて、次はスバル純正の強化フランジボルトの流用です。メーカーチューンド、ですので、体験できる・できないは別として、機能向上が図られたボルトです。・・・まぁ私からすれば、いくらボルトのフランジを厚くしても、その締結相手部品(ここではラテラルリンク)が強度的に弱々(よわよわ)だったら置換する意味が薄れてしまうのですが・・・。

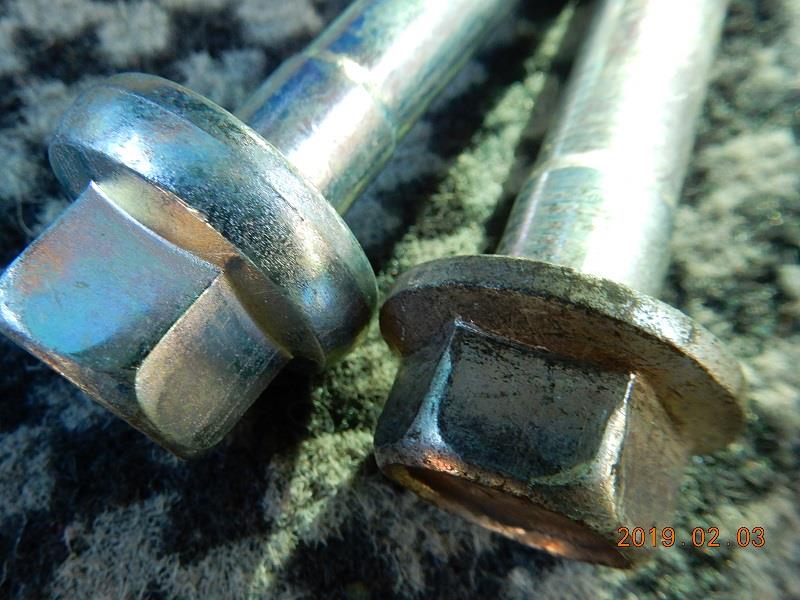

<↓(左):強化フランジボルトと現行セルフロックナット(後述)、 (右):フランジ部の新旧の違い>


なので、私の中では 「強化フランジボルトの流用」 は、「リアショック・ロアサポートの装着」 とセットで一つの施工、という認識です。相手部材と(狭義の)リジッドで締結できなければ、強化ボルトのうま味は引き出せないことでしょう(>これも私見です)。

さて、ここでダンパーストラット下部の締結ボルト(強化フランジボルトを入れ替えしたい標準装備ボルト)を緩める際には、注意しなければならないことが1点、あります。

当方の作業環境は 「地下ピット」 であるため、車両はいわゆる 「1G接地状態」 です。ダンパー&コイルスプリング、はリヤの車重分を受け持って縮んでいます。つまり、このままの状態ではダンパー&コイルスプリングはラテラルリンクを(反作用で)下方に押しています。その状態でボルトを引き抜くのは危険です。ダンパー&スプリングの伸びをフリーな状態にする必要があります。以下、その説明画像です。


<↓1G接地状態では、ダンパーは車重を受けて縮み、ラテラルリンクは反作用で下方に押される>


<↓ジャッキアップすることで、スプリングが伸びてダンパーとの釣り合い位置でボルトが外れる>


<↓ラテラルリンクを横から(車体中央→車体右側面方向)見た図。荷重ありのボルト抜きは危険>


■セルフロックナットの品番を追う
厚板フランジボルトの流用が最初に流行(はや)った頃、ボルトとセットで使われていたセルフロックナットの部番は、「-902350032」 でした。みん友さんの記事にも、その部番が記載されています。ところが手持ちのパーツリストで確認すると、現行品は異なる部番に変更 されているようです。

<↓セルフロックナット(図の②)は、「年改区分Cまで/D以降/2016年8月以降」 で部番が異なる>


<↓それぞれ対応するナットの部番は、「-902350006/-902350032/-902350022」 となっている>


「-902350032」 と 「-902350022」 の違いは何だろうか? メーカーがわざわざ最新部番に切り返しているからには、何らかの理由があるはずです。みん友さんの記事にあった部番(-902350032)ではなく、最新部番(-902350022)で注文してみました(→ こちら)。結果は次の通り。

<↓それぞれ上段が今回の取り寄せ品(強化ボルト&新ナット)、下段がエクシーガ標準装着品>


<↓形状が同じなので恐らく製造型は一緒で、表面処理(クロメート/亜鉛めっき)が異なる印象>


ナットの部番違いは単に表面処理の違いのようで、摩擦係数μ(→ ひいては締結軸力)はほぼ変わらないでしょう。環境対応かコストダウンによるのでしょう、きっと。まぁ、今回は最新部番が最良部番と信じることにします。


「その4」・後編 に続く(最終話の予定)。
 ↓
 ↓
 ↓
2019-02-13(Wed.) : 更新
[エクシーガtS] その4・リアショックロアサポートと強化フランジボルトの装着、後編 をアップロードしました。
2019年02月09日 イイね!

[エクシーガtS] その2・WRX&レヴォーグ用リヤスタビ(φ20)とブッシュ流用、後編

[エクシーガtS] その2・WRX&レヴォーグ用リヤスタビ(φ20)とブッシュ流用、後編エクシーガtS(2012年式、年改区分E型)のリヤサスペンション系にスバル純正部品(他車種用)を流用しました。同時に社外品の取り付けも実施。

リフレッシュを兼ねた仕様変更をDIYで実施した際の様子を、一連のブログでお伝えしています。今回は 「その2 (スタビ&ブッシュの後編)」 になります。

<作業内容 一式>
 ・スタビライザの径アップ(WRX&レヴォーグ用φ20 ←純正φ15)
 ・付随してスタビブッシュの交換(同上φ19、=スタビφ20用)
 ・リアショック・ロアサポート(オートプロデュースA3製)の装着
 ・付随して厚肉フランジボルトへの交換(スバル純正、強化品)


◎関連過去記事
 → リヤ・スタビライザの流用情報 覚え書き(自分用のメモ)
◎「その1・前編」
 → WRX&レヴォーグ用リヤスタビ(φ20)とブッシュ流用、前編

■リヤスタビの外観比較(φ15、φ18、φ20)
その1・前編)からの続き。
エクシーガから取り外ししたリヤスタビライザ(φ15)を、手持ちのGRB用(φ18)と、今回新たに購入したWRX&レヴォーグの一部車種用(φ20)と並べてみます。


<↓とりあえず並べた状態。太さ以外の形状は同様で、改めて物理流用可能であることを確認>


<↓各スタビの端部の様子。φ20のスタビは購入直後のため、まだブッシュが取り付いていない>


<↓太さの違いが分かるように拡大撮影した様子。視覚的にもφ20の変化度合いを実感できる>


スタビ径がφ15→φ18の場合は断面積が44.0%アップ。φ18→φ20の場合は、23.5%のアップ。それに対して、スタビ径がφ15→φ20(純正流用可能なMAX外径)の場合は、断面積は何と77.8%もアップ。一気に77.8%アップですぜ!

サスペンション系に作用するパラメータとして、スタビの 「径の比」 の2乗で効いてくる物理量があれば、77.8%もの上昇効果をもたらすことになります。


# 個人的には(跳ね返りとして)スタビリンクの強度は大丈夫か?
# と思ってしまいますので、今後のDIY点検項目に加えますよ。

■「φ20スタビ用のブッシュはφ19」 の巻
スタビの次は、スタビブッシュについても少々触れておきます。すでに過去ブログ(リヤ・スタビライザの流用情報 覚え書き(自分用のメモ)) でも述べていますが、WRX&レヴォーグ用のパーツリストを見ると、φ20の純正スタビと組み合わされる純正ブッシュはφ19、となります。

で、実際に取り寄せして現品を確認してみると、ブッシュ本体に浮き出し文字により、わざわざ 「φ19」 と刻されていました。


<↓同じ部番なのにラベルが異なるのは、長期在庫品(右)と流動品(左)の差でしょうか?>


同じタイミングで注文したのに、パーツセンターからディーラーに届いた配送便は、二度に分かれていたという。上の画像の右側ラベルは 「FUJI HEAVY INDUSTRIES, Ltd.」、左側ラベルは 「SUBARU CORPORATION」 となっており、1個は長期在庫品(?)をつかまされたかな・・・という気がします。ゴムブッシュだけに、使用しなくても紫外線硬化などの影響懸念がありますが、今回は気にしないことにします。

<↓別の角度から>


<↓新・旧どちらのブッシュも、側面にわざわざ「φ19」の刻が付されています>


■シリコングリスの吹きつけ
ブッシュをスタビに取り付けする際には、シリコングリスを吹き付けることにしました。ブッシュの表面が脱脂された状態だとすると、スタビとの間に摩擦力が生じてしまうためです。今回は、手持ちのシリコングリスとしてスリーボンドの1856を適用します。マイナス30℃~170℃の広い範囲での使用が可能です。

<↓手持ちのシリコングリスを吹き付け。このシリコングリス自体には、ゴムへの攻撃性はない>


<↓スタビに組み付けしたブッシュ。ブッシュには切り込み(中割れ)があるため、装着は容易>


■スタビは仮組みで装着せずに、次の作業工程へ
ブッシュを組み付けしたスタビライザを、いったん車両(エクシーガ)に仮装着します。純正のスタビを取り外しした際とは逆順で、車体外側(後輪の後ろ側)から車体の横方向にスライド挿入させる形で、仮置きします。

<↓車両右側の様子>


<↓車両左側の様子>


<↓車両右側の拡大画像>


<↓さらに近接して撮影した様子。ブッシュを覆うクランプ上端の爪部分を「引っかけ」しておく>


さて、なぜここでスタビを装着しないで仮設置するだけに留めるのか? というと、オートプロデュースA3さんの 「リアショック・ロアサポート」、および スバル純正の 「フランジ強化ボルト」 も同時装着するためです。これらのパーツは、もしもスタビライザが装着されている場合、ダンパー支持部のボルトを脱着する際にボルトへの(車両上下方向の)荷重をキャンセルすることができなくなるためです。

# 詳細説明は 「その3」 にて。

<↓スタビの交換と同時に作業することで、重複する工程を削減して効率良い装着が可能に>


<↓これらのパーツも同時に装着するため、スタビ本体はフリーにしておいた方が都合が良い>



「その3 (リアショック・ロアサポートの装着編)」 に続く。
 ↓
 ↓
 ↓
2019-02-11(Mon.) : 更新
[エクシーガtS] その3・リアショックロアサポートと強化フランジボルトの装着、前編 をアップロードしました。
 ↓
2019-03-09(Mon.) : さらに更新
[エクシーガtS] 純正リヤスタビ流用(φ20←φ15)インプレッション&ニジマス釣り をアップロードしました。
2019年02月06日 イイね!

[エクシーガtS] その1・WRX&レヴォーグ用リヤスタビ(φ20)とブッシュ流用、前編

[エクシーガtS] その1・WRX&レヴォーグ用リヤスタビ(φ20)とブッシュ流用、前編我が家の年改区分E型エクシーガtS(2012年式、STI 限定車)も、すでに経過7年目。今年で3回目の車検を迎える車齢となりました。

そこでスバル純正部品(他車種用)の流用により、リフレッシュを兼ねてリヤの脚周りを仕様変更しました。今後、一連の作業についてブログアップしていきます。変更内容は次の通りです。

<作業内容 一式>
 ・スタビライザの径アップ(WRX&レヴォーグ用φ20 ←純正φ15)
 ・付随してスタビブッシュの交換(同上φ19、=スタビφ20用)
 ・リアショック・ロアサポート(オートプロデュースA3製)の装着
 ・付随して厚肉フランジボルトへの交換(スバル純正、強化品)


◎関連過去記事
 → リヤ・スタビライザの流用情報 覚え書き(自分用のメモ)
◎作業完了後の画像
 → 2019年2月3日付け「何シテル?」

■まえがき
実はリヤのスタビライザの径アップは、前車・年改区分A型エクシーガGTで経験済みです。あくまで私の個人的な評価ですが、A型エクシーガGTのノーマル状態の脚周りは、家族がクルマ酔いするような 「ダメダメ仕様」。

そのように書くと、「同乗者が酔うならあなたの運転がヘタなんでしょ!」 とお思いになるかもしれませんが、妻がフツーに運転しても3列目の子供が酔うほどコーナリングでロールと揺れが激しかったのです。そのため、GRB用のφ18スタビ(エクシーガノーマルはφ15)に置換したのでした。

当時、「パーツを交換したときのインプレッション」 は巷に多いのですが、「部品を取り外してノーマル戻ししたときのインプレッション」 は極端に少なかった こともあり、その両方のインプレッションを上げた のが、当時の下記ブログです。


◎2012年8月2日付けブログ : 「純正戻し(ノーマル←社外品)について考える (2)スタビ&ボディ補剛材 編

物事にはメリットとデメリットが混在するのが世の常ですから、スタビの径アップにも当然、メリットとデメリットがあるわけで、それを理解したうえで 「自分の意図する特性へと、純正のバランス点を変える」 ための作業の一環として、今回、φ20を試すことにした次第です。

<↓エクシーガに流用可能な、3つの仕様のスバル純正リヤスタビ。用途に応じて選択装着可能>


上の画像に示す通り、今回、径違いで合計3種類のリヤスタビを持つことになりましたので、季節や走行シーン、使用目的に応じて ”スタビを着せ替え(=選択装着)する” ことも可能となりました。リヤのスタビ交換自体は約40分強(準備を含めても1時間以内)で作業できますので、φ20がやりすぎと感じたら、φ18などに変える選択肢(=DIYチューニングの幅)を得たことになります。

■作業準備の巻(地下ピット)
自宅玄関前の車両(レガシィとエクシーガの駐車位置)を入れ替えて、エクシーガを地下ピットの上に配置します。

<↓いつもは地下ピットの上に駐車しているレガシィを脇に寄せて、エクシーガをピットに入庫>


<↓グレーチングを取り外し、分解式の鉄骨も部分的に取り外しします(作業スペースの確保)>


※地下ピットの詳細については、こちら → 自宅ガレージ・地下ピットの設置(みんカラ・整備手帳)
  DIYによる強度検討など、より詳細は こちら → 地下ピット~自宅ガレージの紹介~(本家WEBサイト)

<↓DIY作業をする前に、使っていなかった間にたまった枯れ葉を除去(ピット床面の簡易清掃)>


<↓作業準備が整ったら、エクシーガを地下ピットの出入口(階段)付近に寄せて駐車(1G状態)>


地下ピットの場合、2柱リフトとは異なり、整備車両はあくまで4輪とも床面に接地した状態(いわゆる 1G状態)となることが特徴です。脚周りのダンパーやコイルスプリングは、車重による釣り合いの位置(ホイールアーチハイト)を保った状態となります。

■ノーマルスタビ(φ15)の取り外し
リヤスタビは、スタビリンクを切り離し、クランプ(スタビをブッシュごと固定している板金ホルダー)を緩めて左右方向に抜くことで、取り外しが可能です。

<↓地下ピットに入り、下方からエクシーガの底面方向(下回り)を見上げた状態>


<↓車両右側(後輪)の様子>


<↓車両左側(後輪)の様子。HIDの光軸自動調整用の傾斜センサがある点が右側との違い>


<↓違う角度(RH→LH方向)からのリヤスタビの全景>


すでにオートプロデュースA3さんのパーツがいくつか入っていましたね・・・。

リンクやアーム類の相対位置関係、およびそれらの締結部位を確認し、スタビの取り外し作業に入ります。まずはスタビリンクとの切り離しです。


<↓ナットを緩めるだけでは、リンク側のスタッドが連れ回りしてしまうので、六角レンチで固定>


<↓リアメンバーサポート(赤色のビーム)と干渉しないような工具を用いて、クランプを緩める>


私の場合、上の画像に示すように、オートプロデュースA3さんの 「リアメンバーサポート」 を装着しています。このリアメンバーサポートの両端が円環状になっている都合上、工具スキマ(工具の揺動可能空間)に若干の制約が生じますが、細身の工具を使えば問題ありません。

<↓クランプ(≒スタビブッシュ)を取り外したところ。クランプ上端には”引っかけ”があります>


画像には写っていませんが、クランプ上端にはカギ状の 「引っかけ(=爪)」 が形成されており、相手側に、そのカギ形状を保持するための穴があいています。上下2カ所の締結ボルトを外し、引っかけを穴から外せば、スタビは車両の左右方向に逃がすことが可能となります。

<↓車体の左右のどちらかにスライドさせる(排気管があるので、そのまま真下には抜けない)>


<↓当方は車両左側にスライドさせました>


<↓取り外ししたエクシーガノーマルスタビ(φ15)>


これでノーマルスタビの取り外しが完了です。手元にある 「GRB用のφ18mm」、そして今回ディーラーで新たに購入した 「WRX&レヴォーグ(年改区分A~C型)またはレヴォーグSTI スポーツ(年改区分D型~)用のφ20mm」 の各スタビと並べて、見比べてみることにします。


「その2・後編」 に続く。
 ↓
 ↓
 ↓
2019-02-09(Sat.) : 更新
[エクシーガtS] その2・WRX&レヴォーグ用リヤスタビ(φ20)とブッシュ流用、後編 をアップロードしました。
2014年07月02日 イイね!

[エクシーガtS] レヴォーグのリヤアームレスト・カップホルダー流用検討(速報版)

[エクシーガtS] レヴォーグのリヤアームレスト・カップホルダー流用検討(速報版)発売されたばかりのレヴォーグの装備の中で、エクシーガ(年改区分E型)に流用できそうなものはないか? を検討していくシリーズです。

今回はその第二弾として、レヴォーグのリヤ・センターアームレストに内蔵されている 「カップホルダー(ピアノブラック&金属調の加飾付き)」 を流用できそうかどうかを検討する材料をそろえてみましたので、概要を速報します。

ただしあくまで 「概要の速報」 であり、詳細説明ではなく 「ラフ検討」 の部類ですので悪しからず。


■はじめに(まずはお礼から)
まず最初にお礼です。
昨日のブログ(レヴォーグの部品流用検討・第一弾: 「ウェルカムライト」 編)については、速報版であるにも関わらず、たった一日で多くの方々にご覧いただきました。





単独ブログでアクセス数は1000[hit] 超。「イイね!」 も48件いただきました(2014-07-02現在)。
この場を借りて、お礼申し上げます。ご覧になった方々に対し、何らかのヒントになれば幸いです。

■実車(レヴォーグ)で確認
さて、ここからは今回の本題です。レヴォーグの実車(リヤシート)に乗り込み、背もたれからセンターアームレストを引き出してみると、内蔵されているカップホルダーが姿を現します。このカップホルダーは、周囲が金属調リングで加飾されており、見栄え(質感)が向上しているように見えます。

<↓レヴォーグのリヤ・センターアームレストに内蔵のカップホルダー>


カタログを引っ張り出してよく見ると、「ピアノブラック調」、とも書いてあります。私は周囲の金属調加飾に目が行ってしまいましたが、それを引き立てているのはパネル処理をピアノブラック調としていることによる効果もあると思いました。

<↓改めて、実車のリヤ・カップホルダーを眺めてみる>


ちなみに、現行のスバル他車のリヤカップホルダーはどうなっているか? を、以下の比較画像で示してみます。質感的に、レヴォーグ比で劣っていると言わざるを得ない状況です。

<↓エクシーガtS(年改区分Eタイプ)のリヤカップホルダー(取り外し方と、内部の爪の構造)>




※エクシーガのリヤカップホルダの取り外し方(詳細)については
  → こちら(2014年05月08日付けブログ)

<↓参考:現行インプレッサ・スポーツ(5ドアHB)のリヤカップホルダー(エクシーガとそっくり)>


レヴォーグのリヤカップホルダーは、エクシーガやインプレッサスポーツなどとは外径形状が若干異なっていることが分かります。が、カップホルダー全体としての寸法はほぼ似たような感じに見えます。外観上の変化点は少ない感じに見えますので、仮に互換性がなかった場合でも、移植するための改修レベルは小規模で済むのではないか? と想像しました。

ところが、レヴォーグのカップホルダーを舐めるように観察すると、何だかマウント形式・・・アームレストへの固定方法が、既存のエクシーガなどとは異なるような気がします。もっと具体的に言うと、取り外し方が異なるような 「気がします」。・・・あくまで直感的な 「気がした」 レベルですので、サービスフロントに行って、パーツリスト上での構成具合を尋ねてみることにしました。

■固定方法が異なることが判明
レヴォーグのリヤアームレストに内蔵されているカップホルダーについて、
 (Q1).カップホルダー単品で部品の取り寄せが可能か?
 (Q2).あるいはアームレストとともに一体型(=Assy)でないと購入できないか?
 (Q3).部品番号が単品単位で設定されている場合、その構成部品は各々いくらか?

をサービスフロントに尋ねました。回答は次の通り。
 (A1)~(A2).単体で取り寄せは可能
 (A3).後述します

<↓レヴォーグのリヤカップホルダーは単品での部番設定があり、取り寄せも単品で可能だが・・・>


<↓しかし樹脂の枠をアームレストにハメ込むのではなく、タッピングスクリュで固定する構造と判明>


私が感じた違和感(by 直感センサー (^^;) )は、コレだったのか・・・。
樹脂をアームレストに「ハメ込む」エクシーガ(やインプレッサ)方式ではなく、タッピングスクリュでねじ込んで固定する方法だったのでした。

いや~、わざわざこんなところ(「こんなところ」呼ばわりしてスミマセン>関係者の方々)の固定方法を変更せんでも・・・。とりあえず、そう易々とはポン付け流用させてもらえないことが判明しました。アームレスト本体への固定方法については、まぁ、工夫すれば何とかなるかと思われます。

■速報のまとめ
お試しで確認したレヴォーグのリヤ・カップホルダーの構成部番と単価は次の通り。
(1)カップホルダ,リヤシート     64248VA000VH  3000円(税込み)
(2)マット,カップホルダ リヤシート 64365AJ000     300円(税込み)
(3)タッピング スクリュ,トラスヘッド -045104103      10円(税込み)

で、今回のラフ検討の結果(速報)として、
レヴォーグのリヤ・カップホルダーをエクシーガ(年改区分E型~)などに流用するには

◎カップホルダーとリヤ・センターアームレスト本体とを、
  一体化させて固定する方法を検討しておく必要がある
◎カップホルダーの内側に若干の改修が必要になりそう
  (固定の実現方法にも左右されます)

ということが分かりました。

つまり、「無加工での取り付けはできないが、固定方法さえ確定できれば、ポン付けに近い流用作業になりそう。やる気がある人なら何とかなるレベルの改修で済むかも・・・恐らく。」 という感じでしょうか。

以上、第二弾の速報でした。
現行インプレッサやXVへ流用する場合も、似たような感じかと思われます。

プロフィール

「子供たちを連れて、トランポランド(トランポリン体験場)に来ました。安全に配慮しながら、子供たちは久しぶりのトランポリン、自分も久しぶりの宙返りの感覚取り戻し、に励みます。」
何シテル?   06/13 13:03
調布市のKAZ [読み:ちょうふし_の_かず] と申します。 レガシィ(BP5D型)、エクシーガ(YA5E型)、CBR250Four(昭和61年式)に乗ってい...

ハイタッチ!drive

みんカラ新規会員登録

ユーザー内検索

<< 2021/6 >>

  12345
6789101112
13141516171819
20212223242526
27282930

ブログカテゴリー

リンク・クリップ

[自作] タイヤ空洞共鳴音の低減・ハンコックV12evo2を静音タイヤにする
カテゴリ:その他(カテゴリ未設定)
2018/10/02 20:28:55

[近況報告・その1] 長女の初レガシィの巻
カテゴリ:その他(カテゴリ未設定)
2015/11/09 22:23:24

「”個体差” について考える」 の巻
カテゴリ:なぐり書き
2010/08/13 19:26:31


愛車一覧

スバル レガシィツーリングワゴン BP5DレガシィGTspecB(6MT) (スバル レガシィツーリングワゴン)
現在所有のファーストカー(家族用のエクシーガtSはセカンドカーです)。 「ハイタッチ!d ...
ホンダ CBR250 FOUR (フォア) CBR250Four SE (ホンダ CBR250 FOUR (フォア))
学生の頃に新車で購入して以来、ずっとワンオーナーで乗り続けているバイク、CBR250FG ...
スバル エクシーガ エクシーガtS (年改区分:Eタイプ) (スバル エクシーガ)
YA5A型エクシーガGT(年改区分:Aタイプのターボ車)からの乗り換えです。2012年8 ...
ホンダ モンキーR モンキーR改(2種登録) (ホンダ モンキーR)
レッドバロンで中古のモンキーRを購入後、エンジン全バラシ。 ◎武川88ccボアアッ ...
ヘルプ利用規約サイトマップ
©2021 Carview Corporation All Rights Reserved.
