第8回　東北アウトランダー・ＲＶＲオーナーズオフｉn岩手

オフ会を毎回お土産で盛り上げてくださる
　”みらいはネコ”さんと　本部長こと　”putikaizou”さんの
精神に刺激されまして、”ささやかなネタ”　を送付しました。





アイテムは
マニー工房製　グローブボックスLED照明　6台分
　・オレンジ色　3台分
　・青色　　　　　3台分
　になります。

６台？？なぜに全員分ないの ？
恐縮ながら新型ランダーとRVRは純正ランプが装着されておりますので
BOX照明が付いてない車両が優先のアイテムになります。すみません。

今回事前にご参加表明された方では
D5のあっぷさん　と　ミラージュのミラエボ５　さん
優先的に受け取っていただけたらうれしいです。





＜取り付け方＞　早速いきます

簡単取り付けで、愛車と配線は一切傷つけない優しい仕様としております。
・電源ラインはコネクタに指すだけ（赤線）
・アースはボルトに噛ませるだけ（黒線）

グローブBOX裏のETACSからスモール連動(ILL)で配線します。




ETACSの配線接続箇所です。RVRとD5の接続例です。


ILLのピンは2つ上の写真の４ピンカプラー挿入口の
左下角のピン（赤丸の位置）になります。　平型のピンになり、縦になっています。
懐中電灯で照らして、ラジオペンチで挿入すると作業が楽です。
結構硬いので奥まで挿入するには力が要ります。
（もし、すでに分岐用のリードコネクターがある場合は、D5の例のように延長コネクターへ挿してください）

この照明１号を作った時の整備手帳です　詳細載ってます。
https://minkara.carview.co.jp/userid/1379356/blog/38461857/




＜以下はご参考　今回のバージョンアップ内容の説明になります＞



弄りの安全第一で作っています。
不慣れな方でもショートしないようにテープLEDの両端は絶縁テープで覆っています。
気づきにくいのですが、テープLEDは大概 両端に電源（ILL)がむき出しです　たとえばシートの金属バーに一瞬タッチしただけでFUSEが飛びます（FUSEなければETACS破壊 おそろしや～）



LED取り付け用に「厚めの透明PPテープ」を入れました　岩手限定です
テープLED付属の物では粘着が弱く、発熱もするのですぐに取れてしまうと思います。
位置を決めたらLEDの上から貼ってください。
（理想は、天板に穴を開けてのタイラップ固定がBESTです）

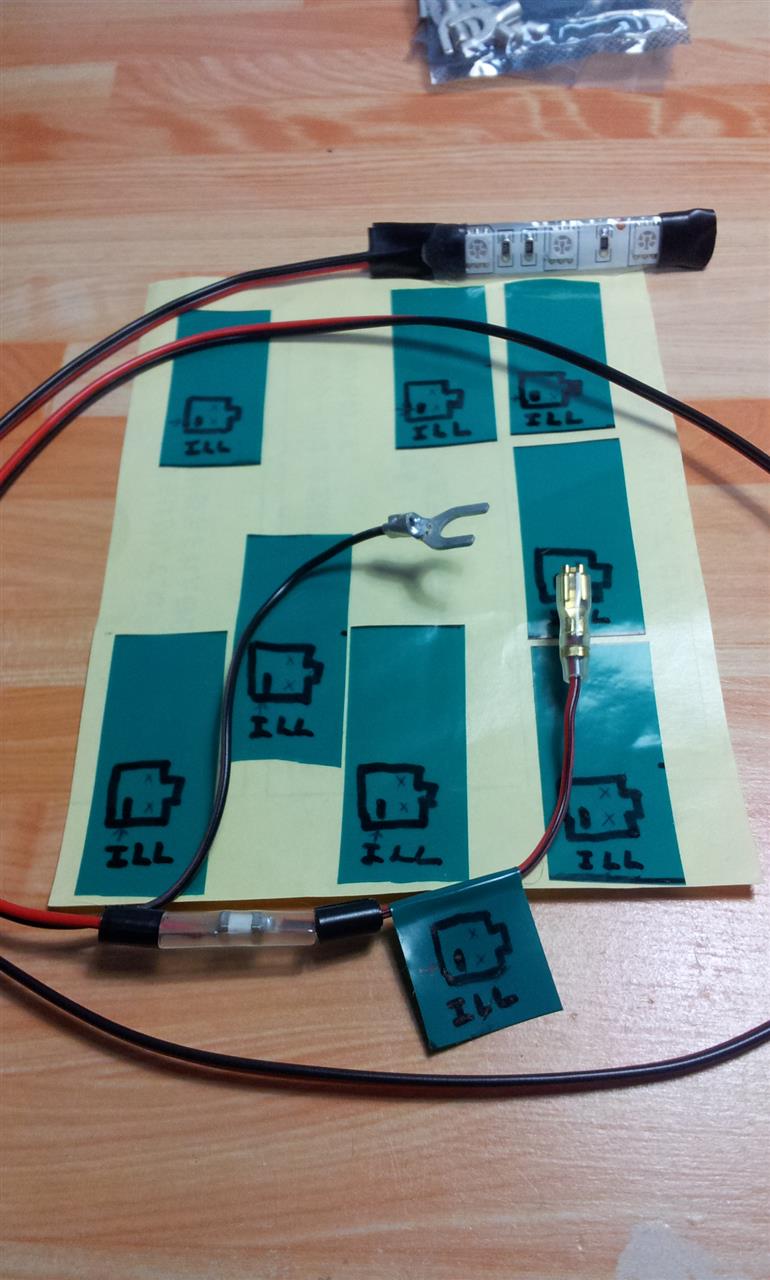

緑色の札は　ILLラインを示すコネクターの差込ピンを示しています

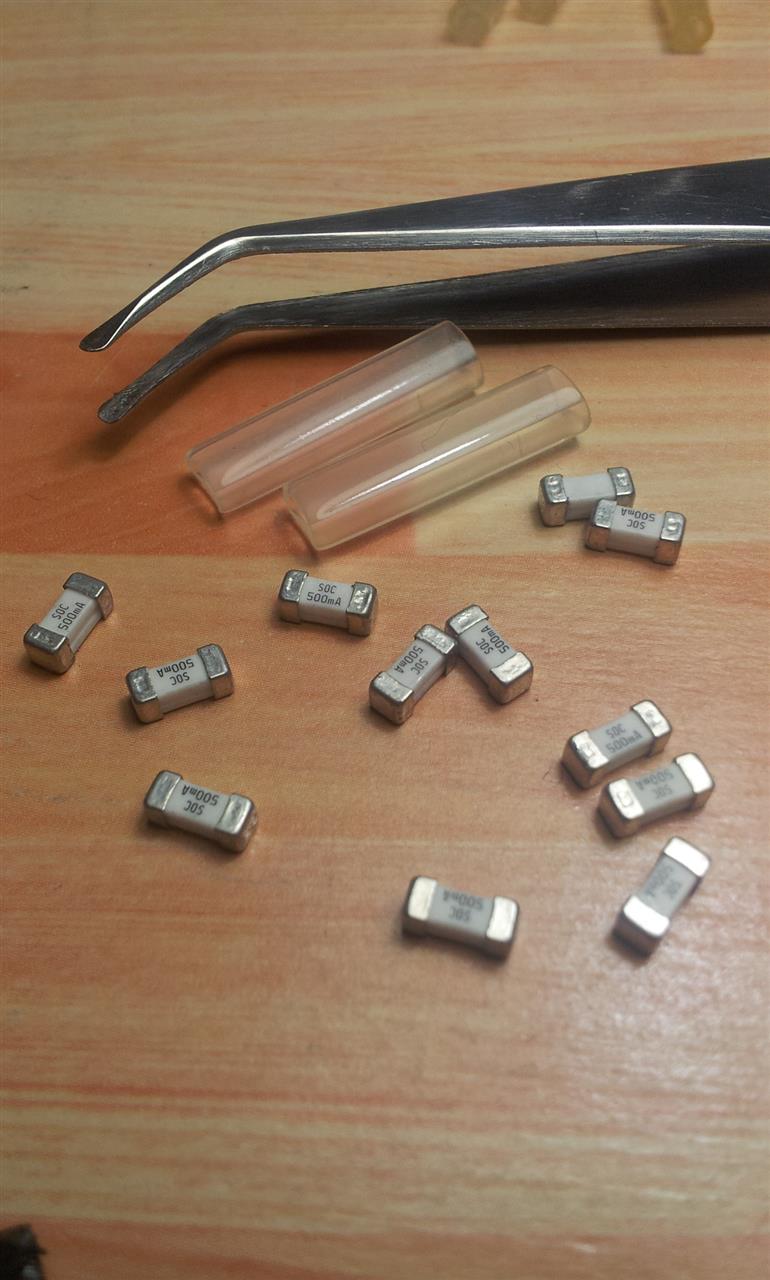

マニーはETACSのILLは電流２A以上引くと壊れると言った「言いだしっぺ」なので、０．５AのヒューズをILLのラインにいれました。これで配線をショートさせても怖くありません。


小型化のため、チップヒューズを絶縁チューブで覆っています。
もしFUSEをとばしたら、一般のヒューズホルダーとガラスヒューズに換えてください。


以上、ボンビーアイテムで恐縮ですが、
安全性には人一倍こだわっております。ご無事に取り付けいただくことを願っています。


PS:
同梱したお菓子は札幌産のわかさいもです　
洞爺湖販売品が「わかさいも」ブランドですが、
送ったのは 「のれん分け」のお店のものです。製法、材料は同じ、味も同じです。　
マニーのお気に入りなんです







照明を取り付けられたら、パーツ投稿いただけると　とっても嬉しいです。

クラブの全車にグローブＢＯＸ照明つけばいいなぁ
