詳細は後程ですが・・・

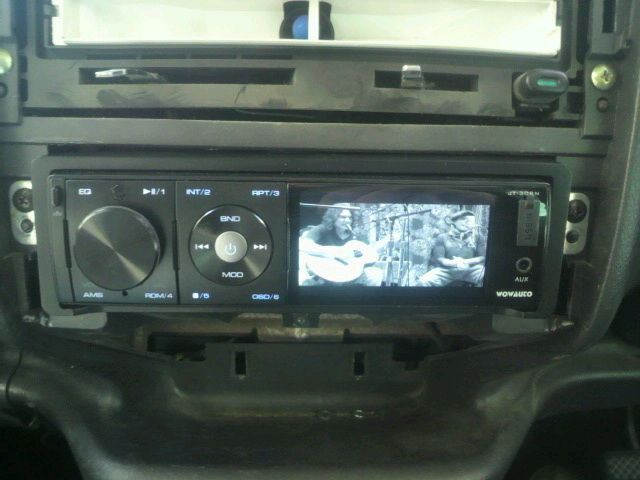

とりあえずカーオーディオのインストール完了～


３インチ液晶と非常に小さい画面ですが・・・
ＤＶＤ再生も出来ます＾＾

ヤフオクにてバックカメラを購入


同じく、イクリプス用バック画像入力カプラーを購入


本日時間が少し空いたので取り付けました＾＾

カメラの取り付けはナンバーのすぐ上に決定


まず、リアゲートの内張りをはずし・・・


カメラの画像配線と電源コードを内側に取り込みます・・・



中に入れたコードはリアゲートの中を通し、ボディー側まで持っていき、
カメラの電源をバックライトの電源側(緑の線)と結線し、
ついでに、ナビ側に取り込むためのバック信号もあわせて結線します。



画像コードとバック信号のコードをボディーの内張りの中を通してフロントへ・・・
パネル類を取り外し、画像コードとバック信号配線を結線


キーを差込、ギアをＲに＾＾


ＯＫ！ばっちり映りました

後はパネル類を元に戻して完了です＾＾


にしし！

後はテレビのデジタル化できればステップワゴンのナビ復活は終了

手元に、走行中にＴＶを視聴できるようにするＫＩＴが届いた・・・・
オーディーオ側のカプラーからコードが４本出ている・・・
あれ？

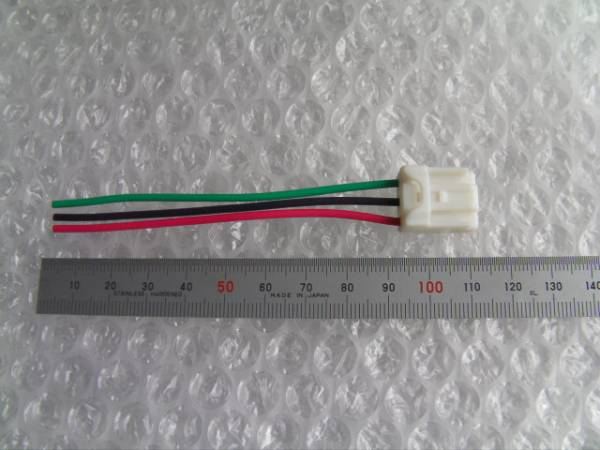

自分の持っている車速５Ｐカプラー↓

しかし、カプラーからはコードが３本しか出ていない

ｲﾛｲﾛ調べていくと、トヨタ純正ナビはパーキングだけをアースしても常時視聴は出来ない仕組みで、車速も検知しているとのこと・・・
で５Ｐカプラーから出ている、４本目の配線はテスト用(ナビ出荷前の動作確認用)のコードらしい・・・これをアースに入れると常時視聴可能となるみたい・・・

更に調べていくと、車速コードをＯＦＦにすれば、走行中にナビ操作が出来るようになるともこと・・・ただし、車速コードを切ったままにすると自車の位置がずれてしまいナビがまともな動作をしなくなるとか・・・

てことは、スイッチを購入して車速信号のオンオフを出来るようにしたらＯＫってことですね・・・

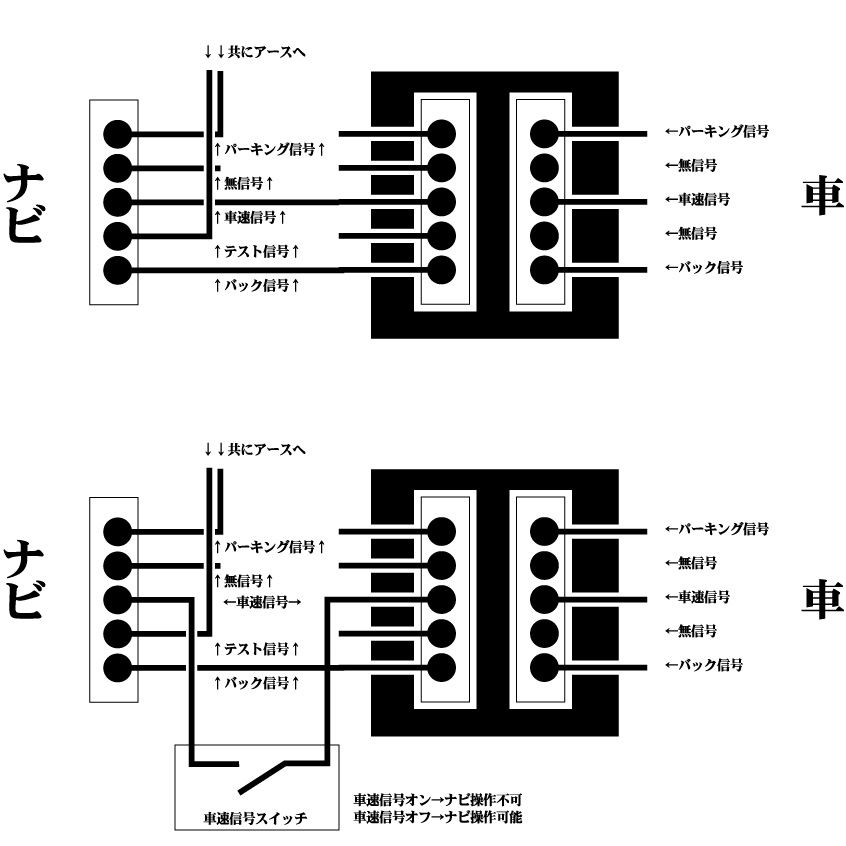

自分なりにちょっと考えてみた＾＾


スイッチ買って来ようかな・・・
