2015年11月28日 イイね!

Nさんベレ№3部品洗浄&修正。

Nさんベレ№3部品洗浄&修正。旧車オーナーの皆様!並びに旧車ファンの皆様。
ここ数日で冬の風情になりましたね。
でもって、Nさんエンジンは各部品を洗浄工程に入り
来週には、シリンダーボーリング・バルブカイド交換
バルブシートカット・クランクシャフトバランス取り等、
JUNオートさんに依頼します。

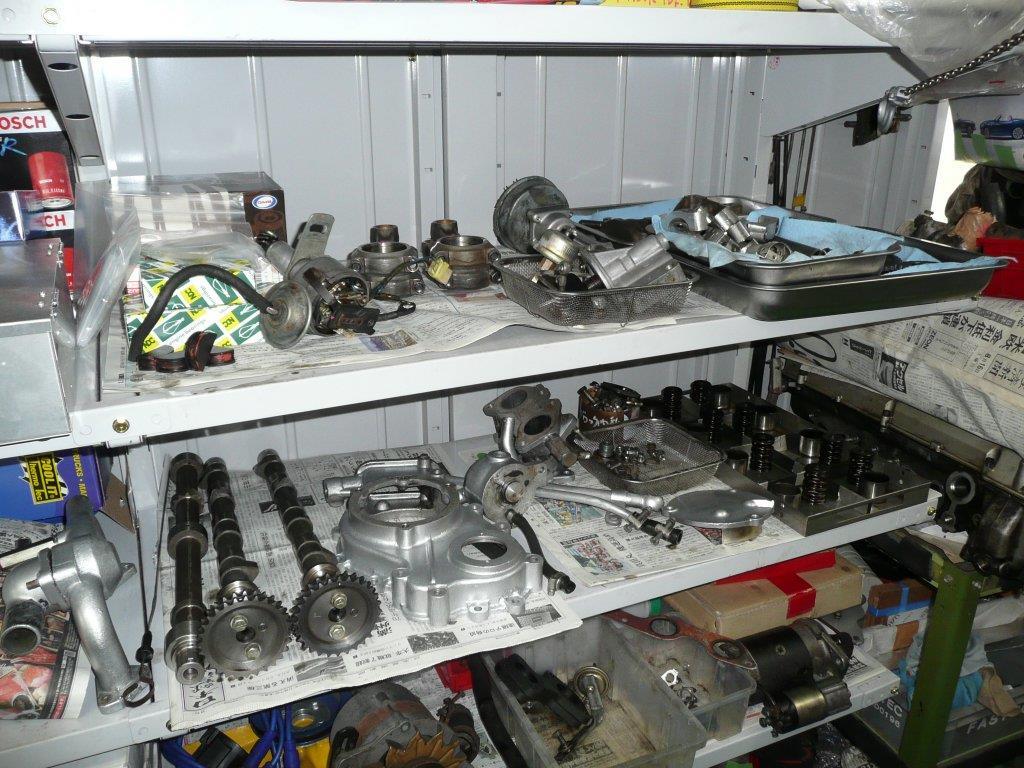

その間に各部品を検証し不備な点を修理or修正します。

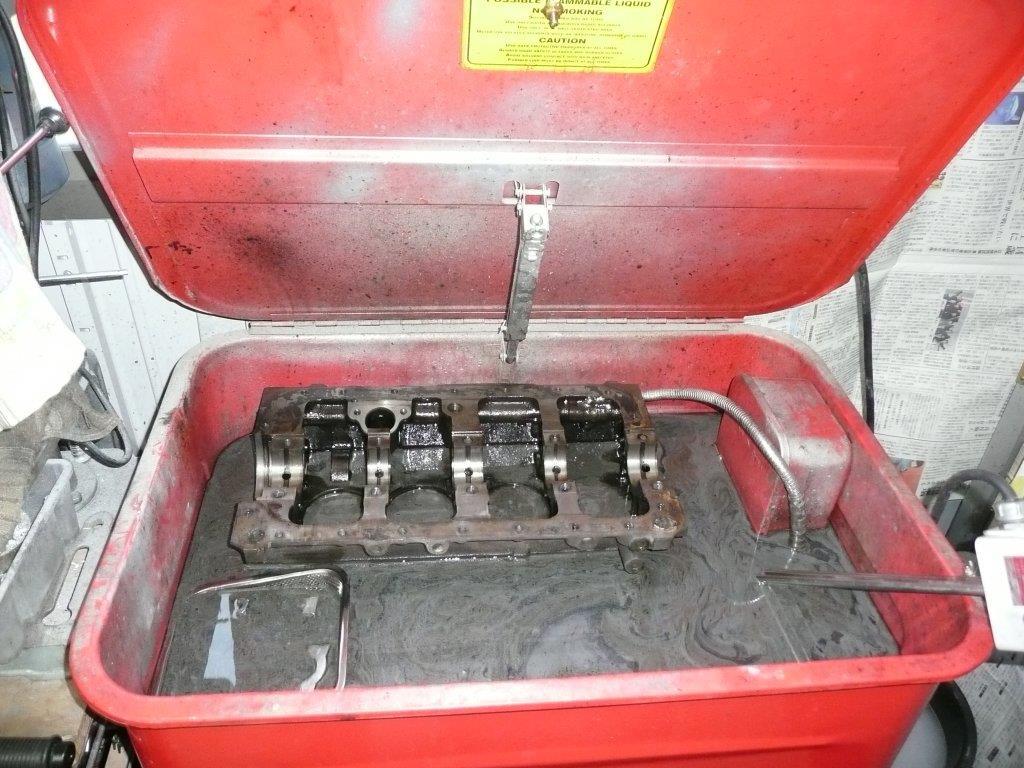

先ずは、何処のご家庭にもある洗浄機で内部部品から浸け置きして洗浄致します。
この地味は作業が非常に大切です。



メタルクリーンに2日間ほど浸けてからブラシでゴシゴシと擦って・・・・このまま自然乾燥させると
防錆効果があります。

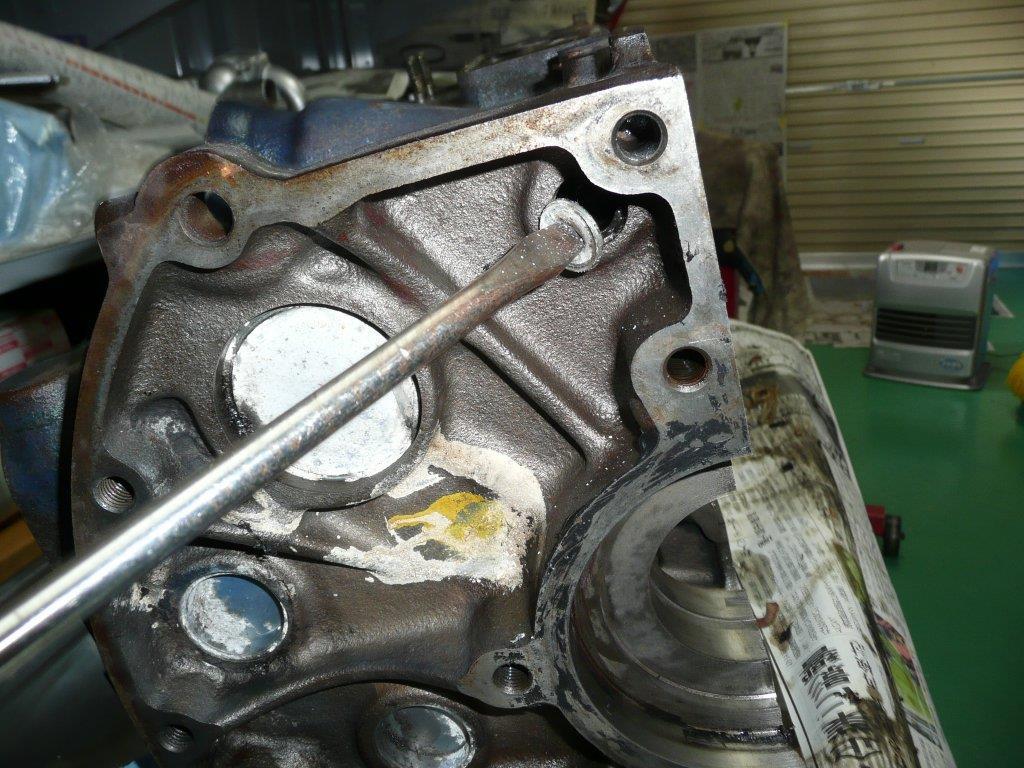

ブロックはオイルライン蓋を外して洗浄致します。

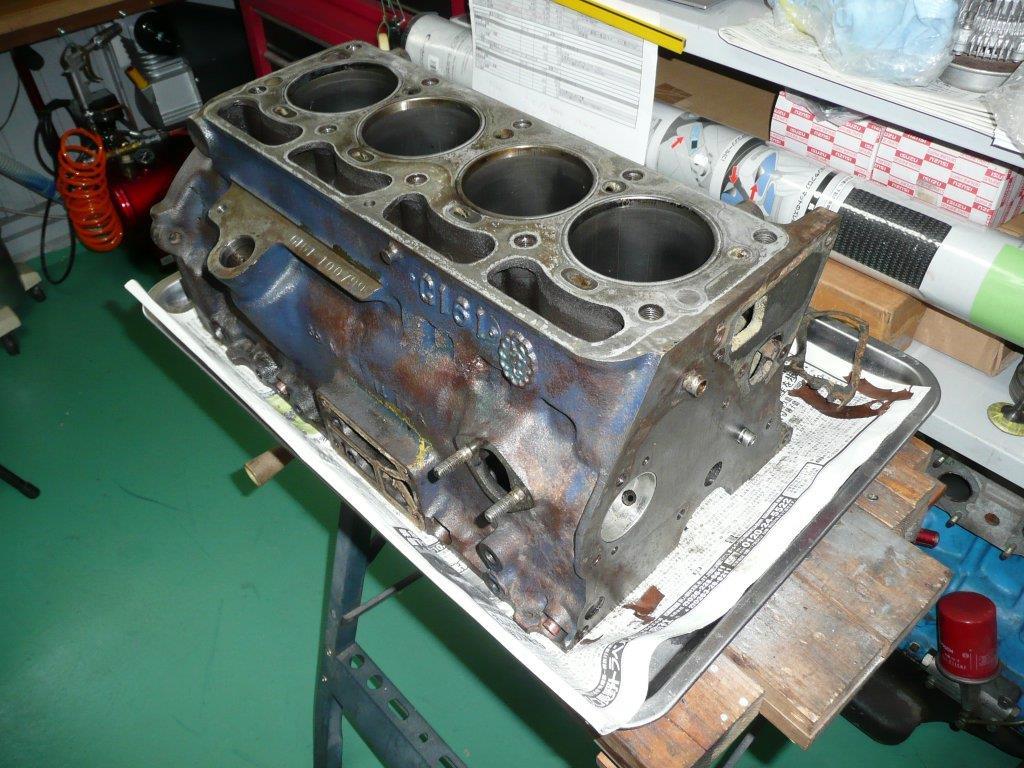

ブロックはこれでボーリング加工待ちです。

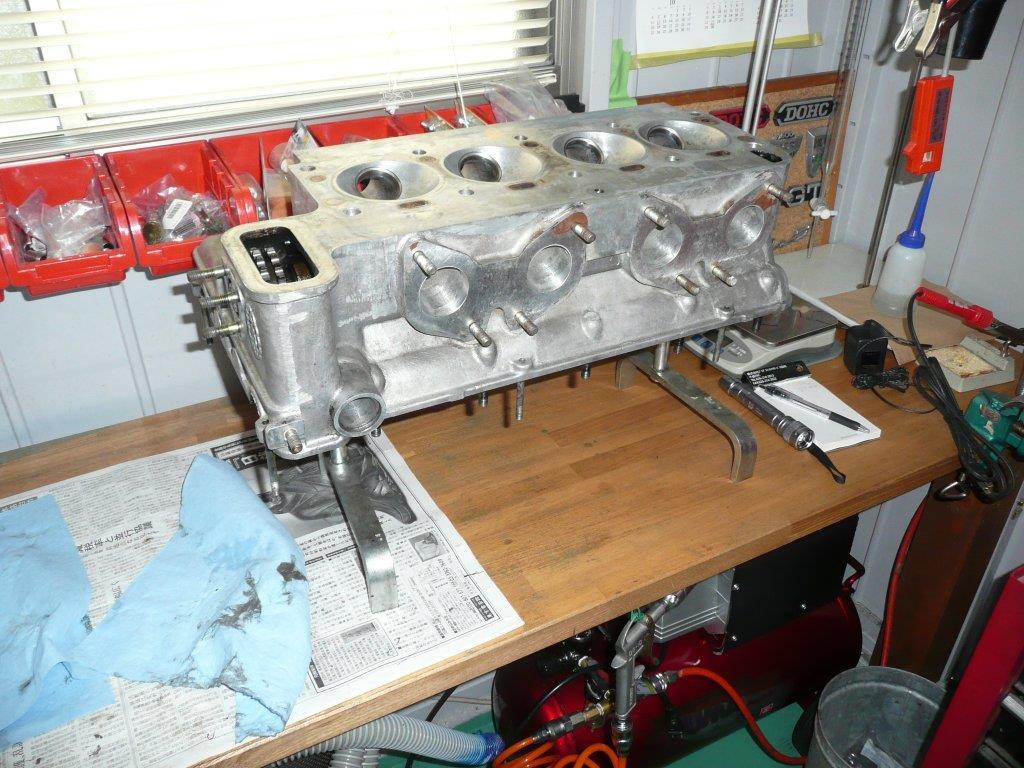

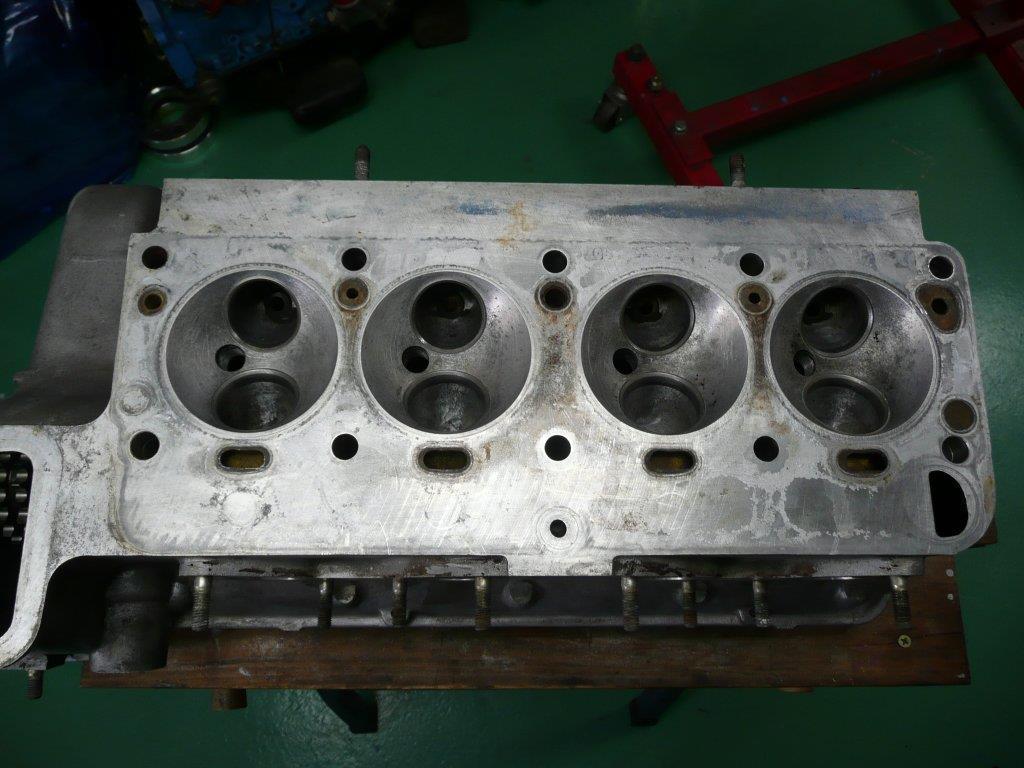

ヘッドはポート部分にワコーズリムーバーを塗布してある程度カーボンを除去してから浸け置き
するとご覧の通り見違えるようになります。



Nさんヘッドはバルブ新品に交換致しますので、シートカット・ガイドを交換します。

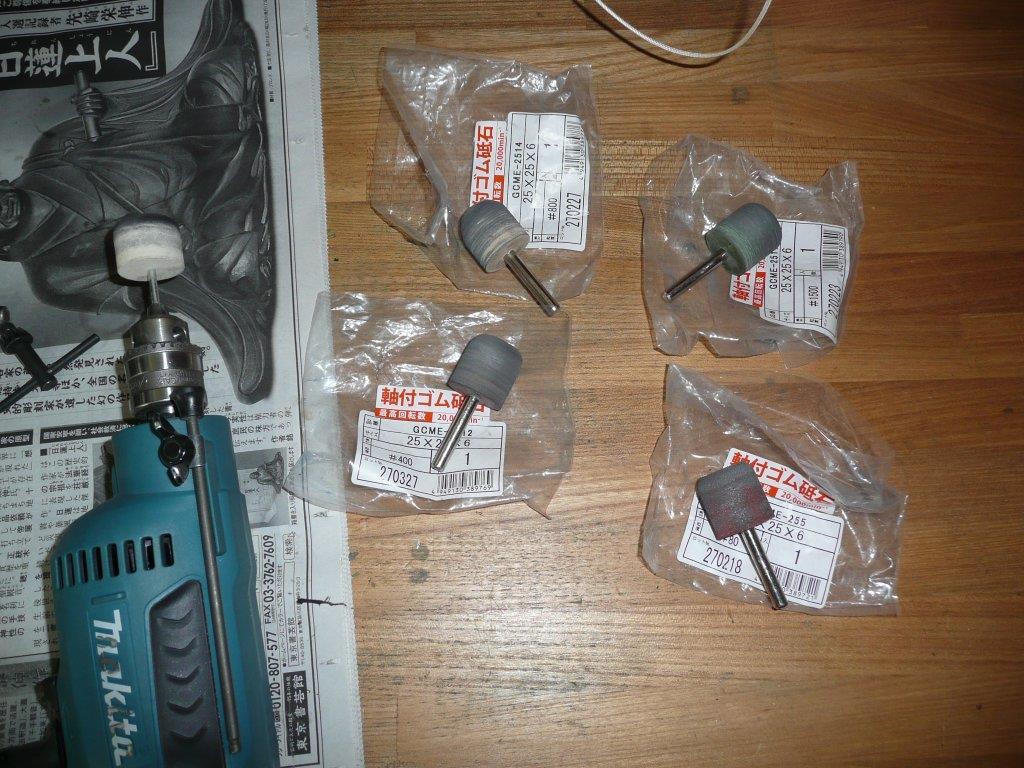

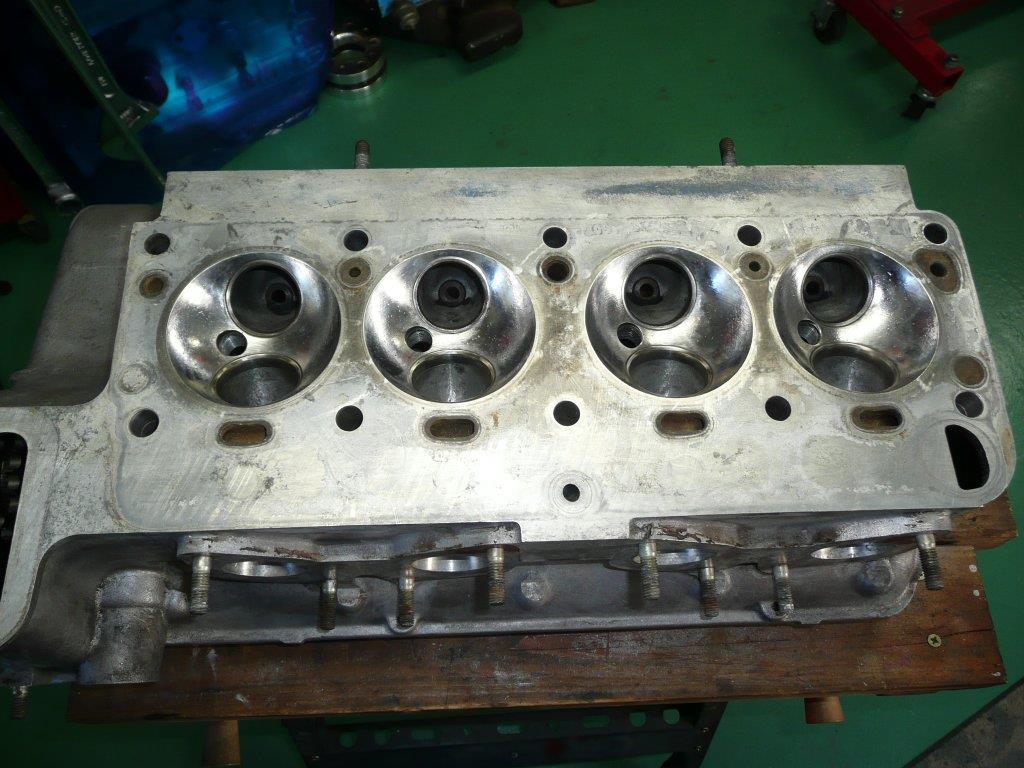

シートカットする前に燃焼室を#80~#400~#800~#1500とゴム砥石で磨きます。



この後にヘッド歪み修正・シートカット・カイド交換を行います。

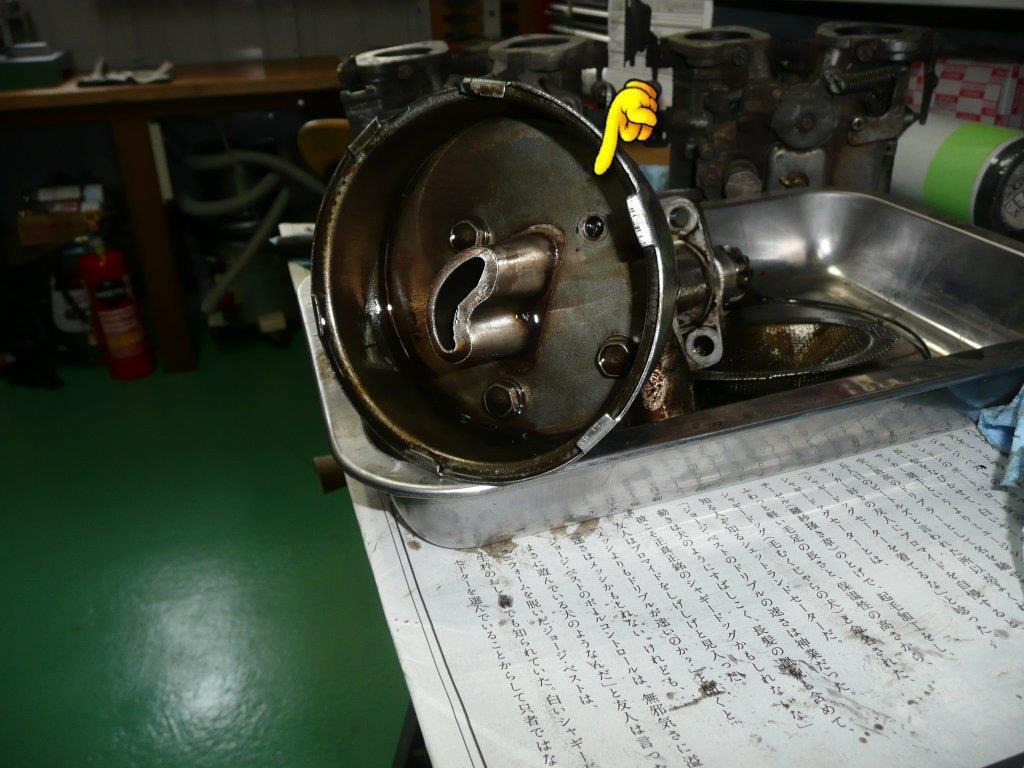

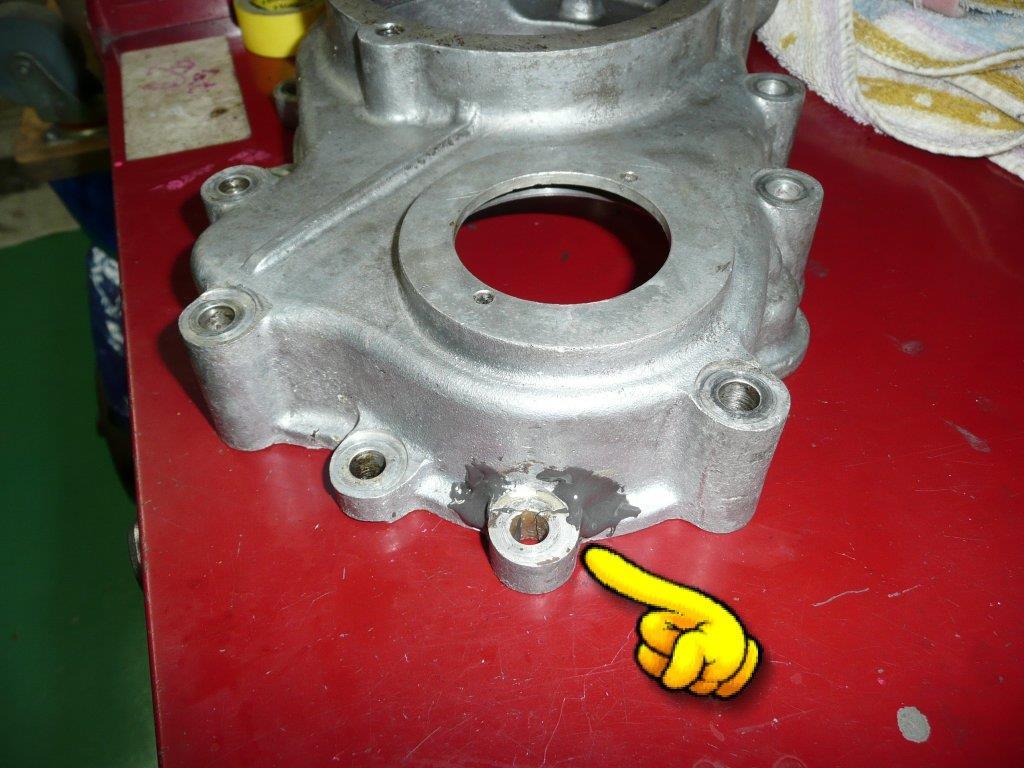

各部、気になる部分が・・・・フロントカバーの1カ所が欠けており過去に修正して形跡があります。
再度、JBウエルドで補強します。

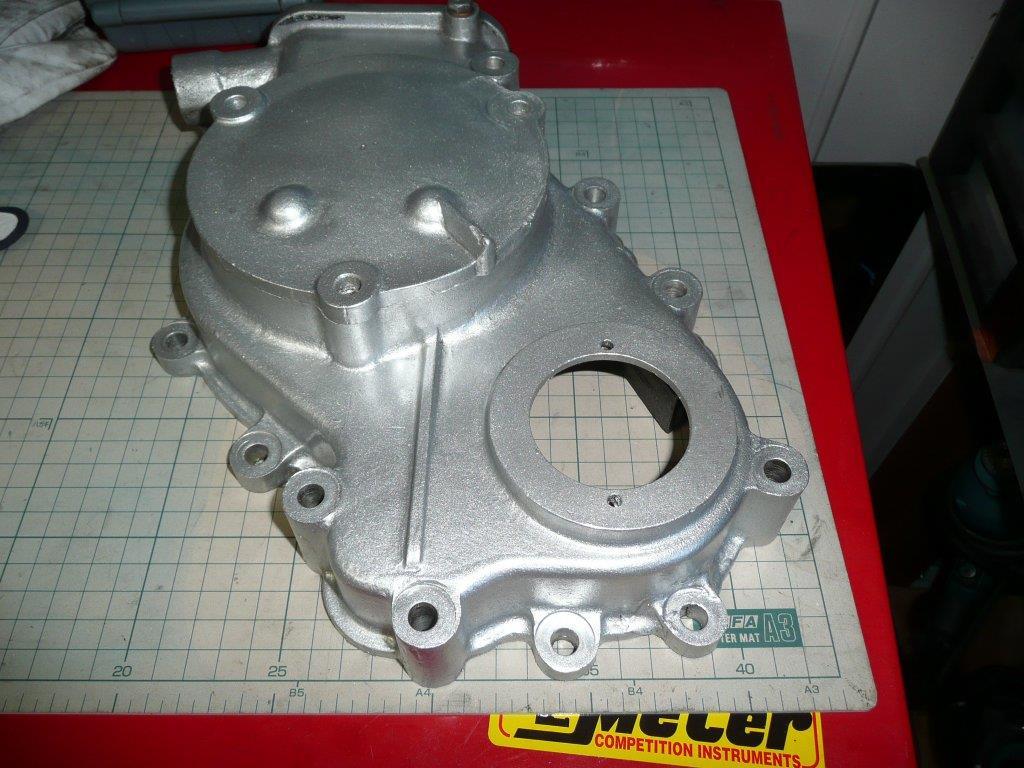

こんな感じで修正完了です。

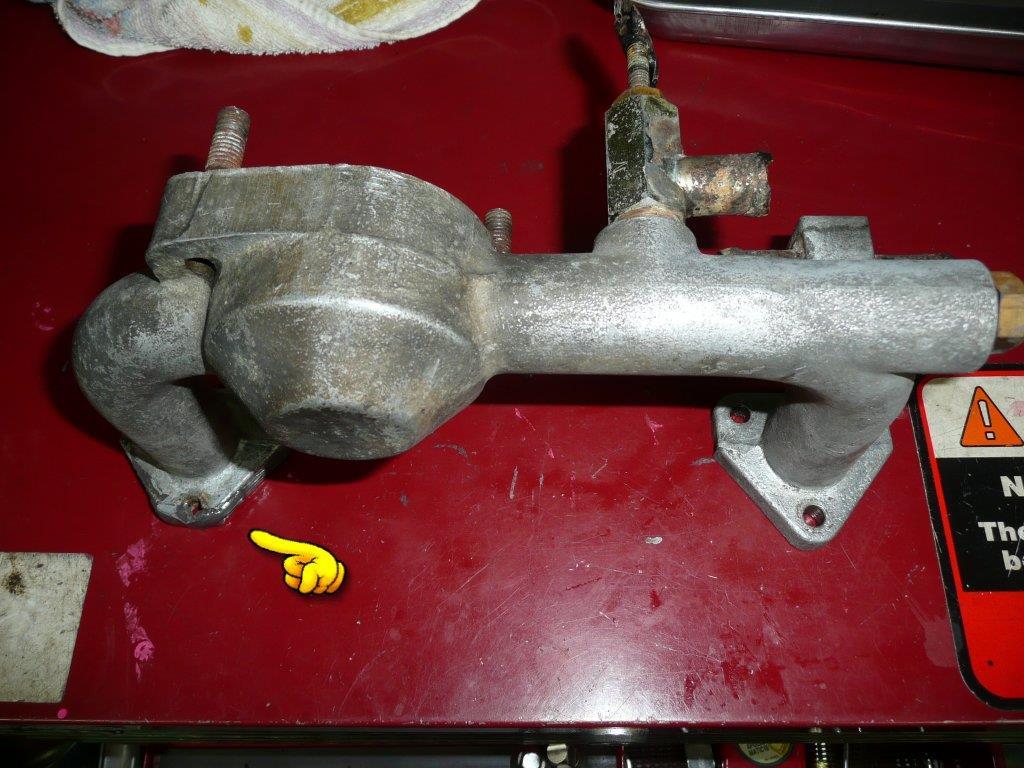

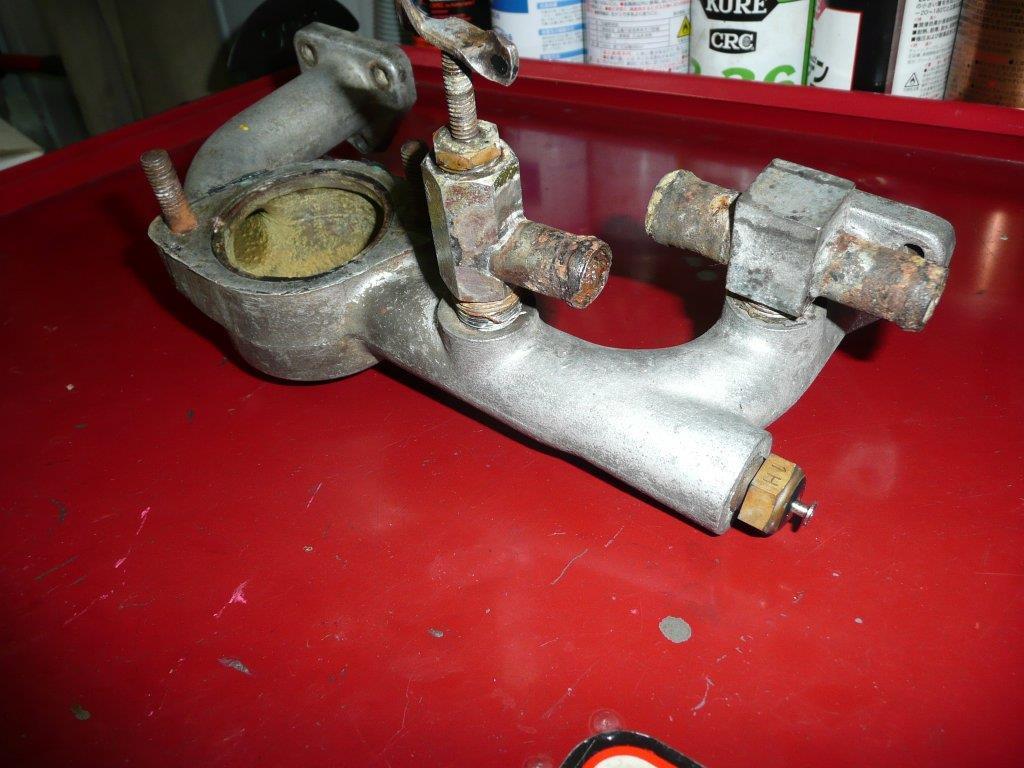

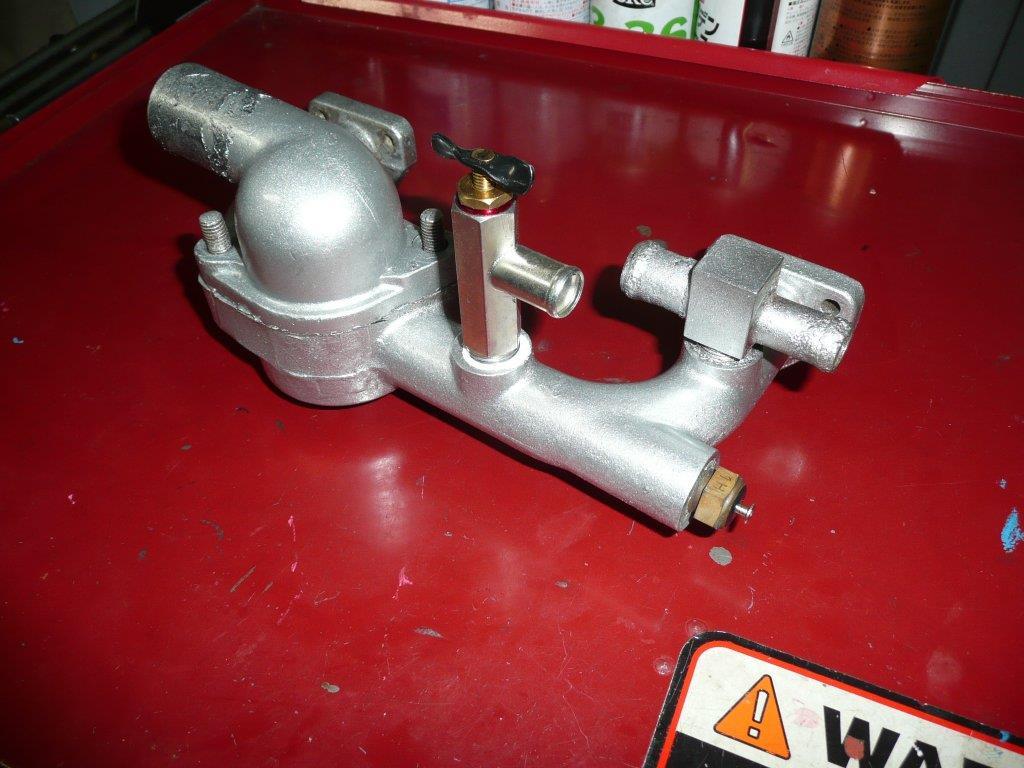

続いてウォーターマニも1カ所欠けておりますので、同じくJBウエルドで修正します。

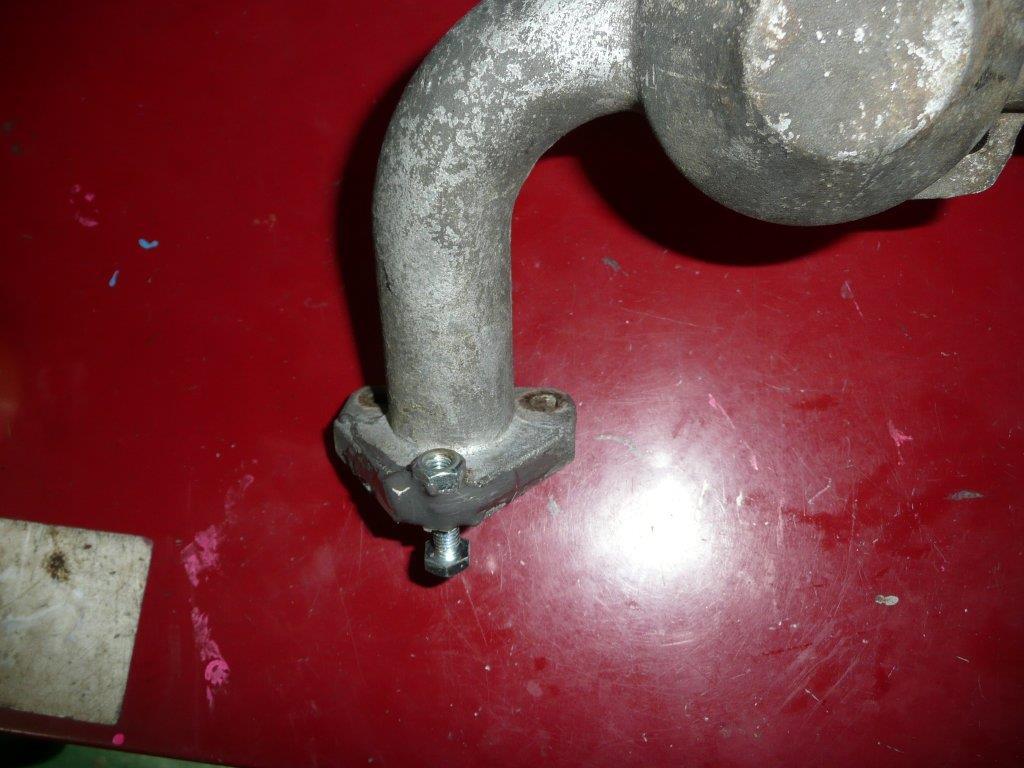

この部分は6㎜のボルトが貫通しますのでこの様にダミーのボルトと入れて半乾きになったら
ボルトを外します。



ヒーターコックもかなり腐食しておりますので交換します。



こんな感じで~



続いて、前回ご説明したオイルポンプのボルトが折れておりますので・・・・



序でに、G200W用をG161W用に改造して使用します。

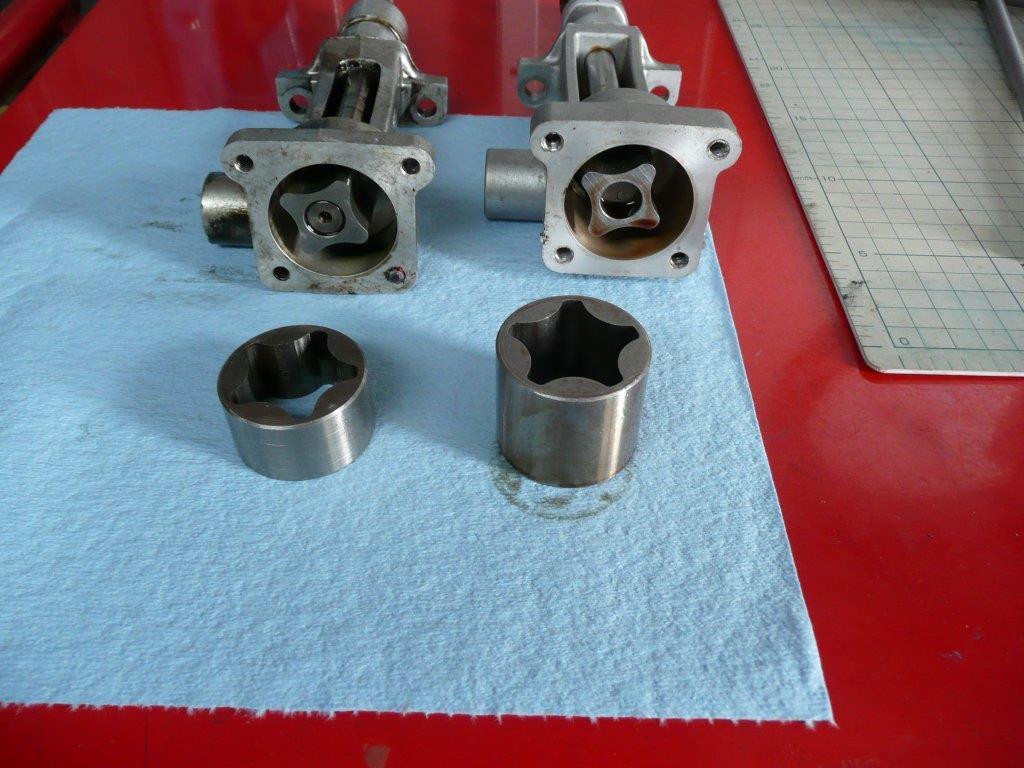

右がG200Wのトロコイドギア、大容量なのが一目ですね。

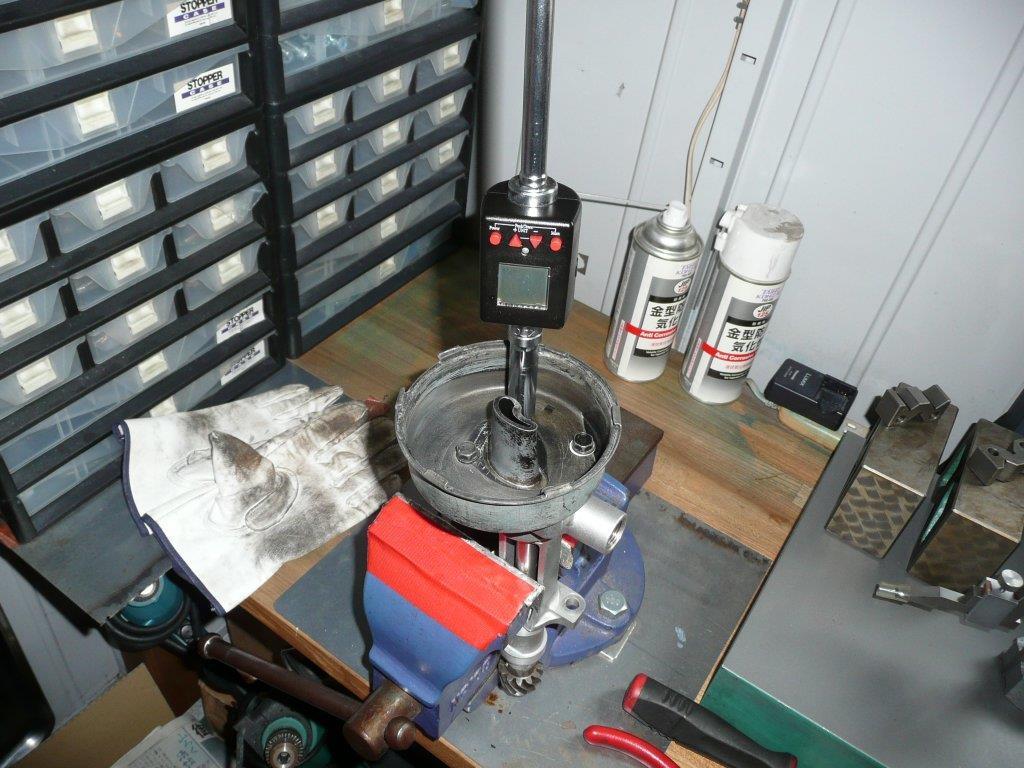

適正トルクで締め付けて~

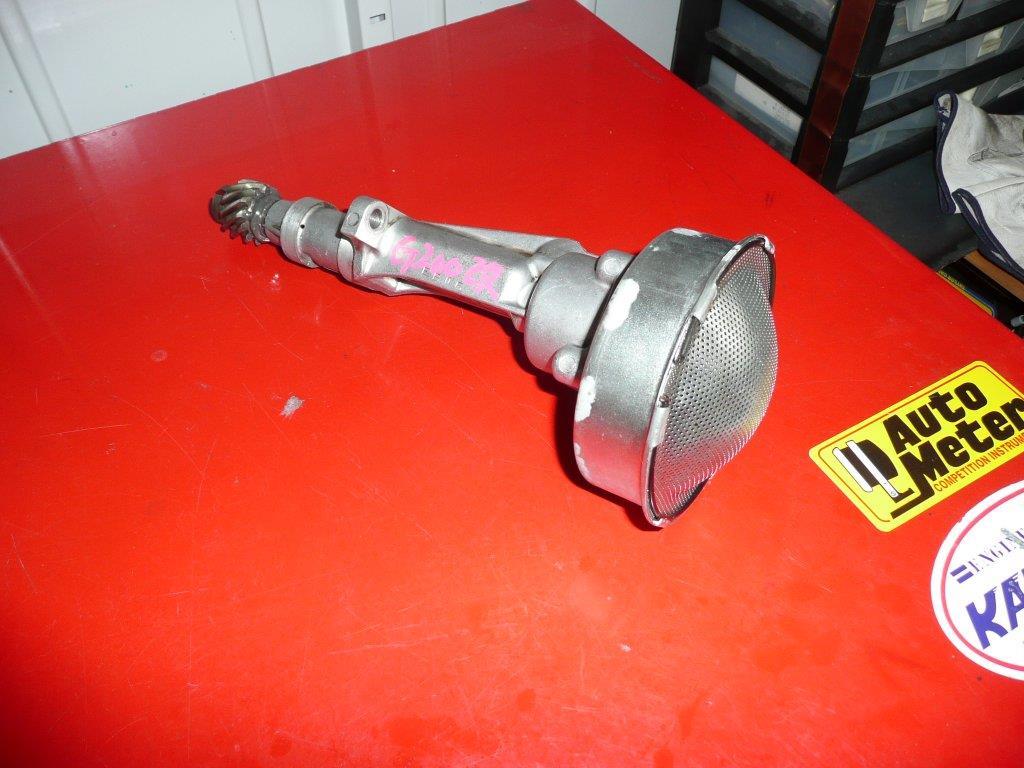

G200W改のポンプ完成です。

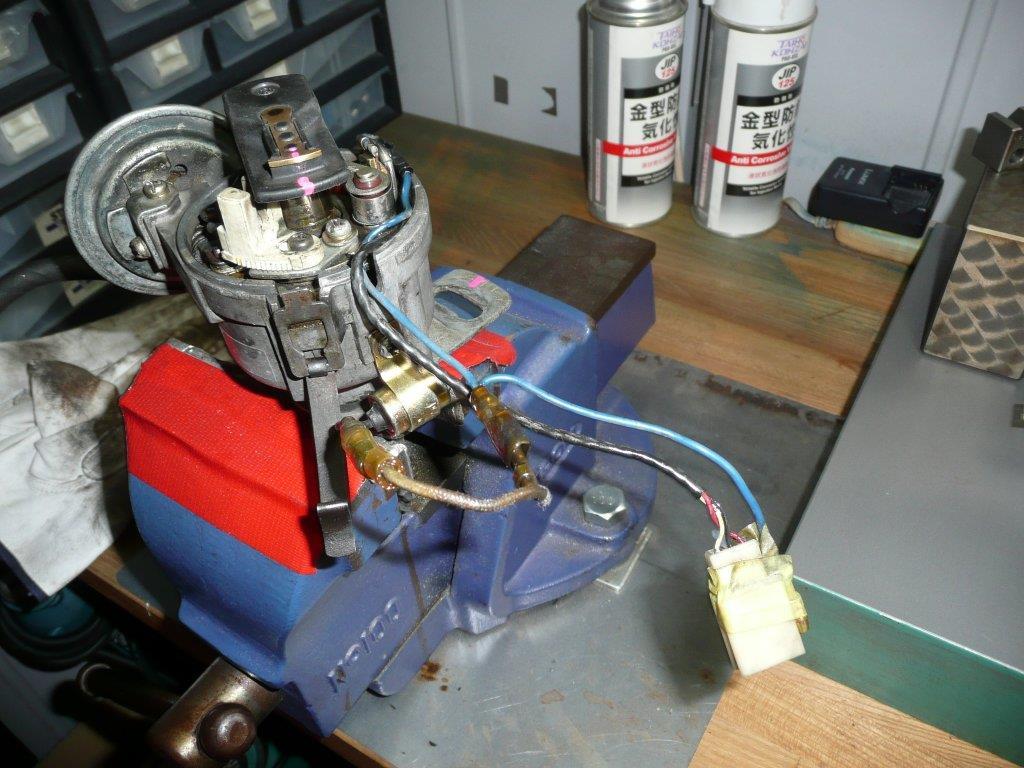

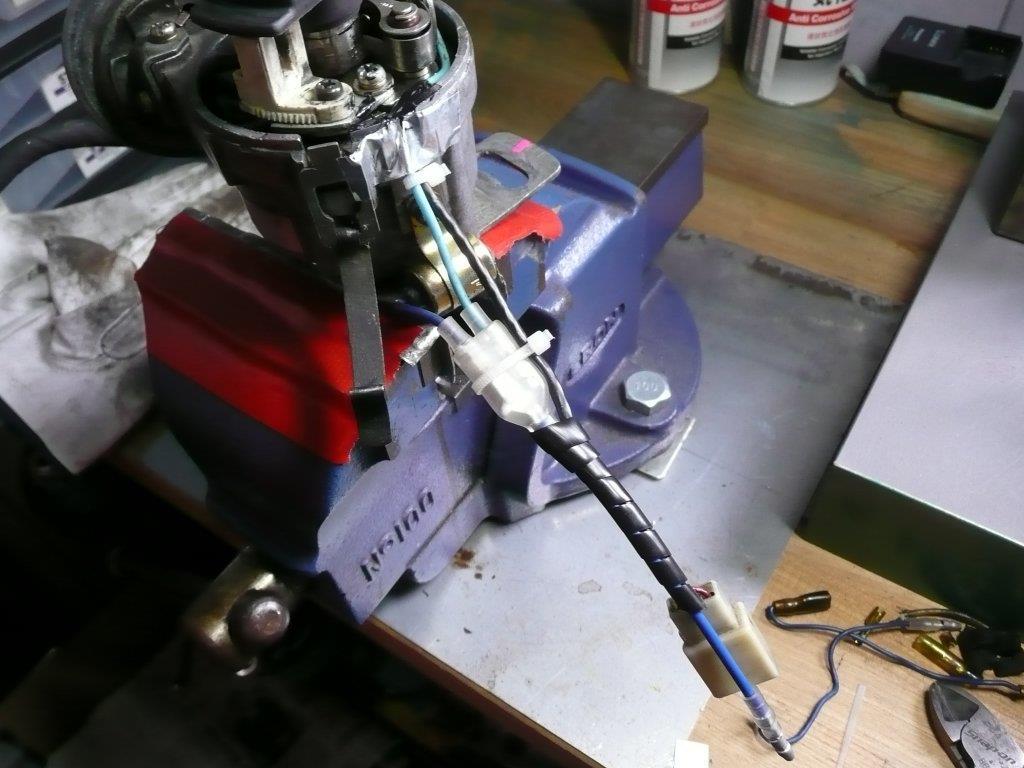

デスビの配線は、オイルの付着で劣化しております。



配線を新設しました。

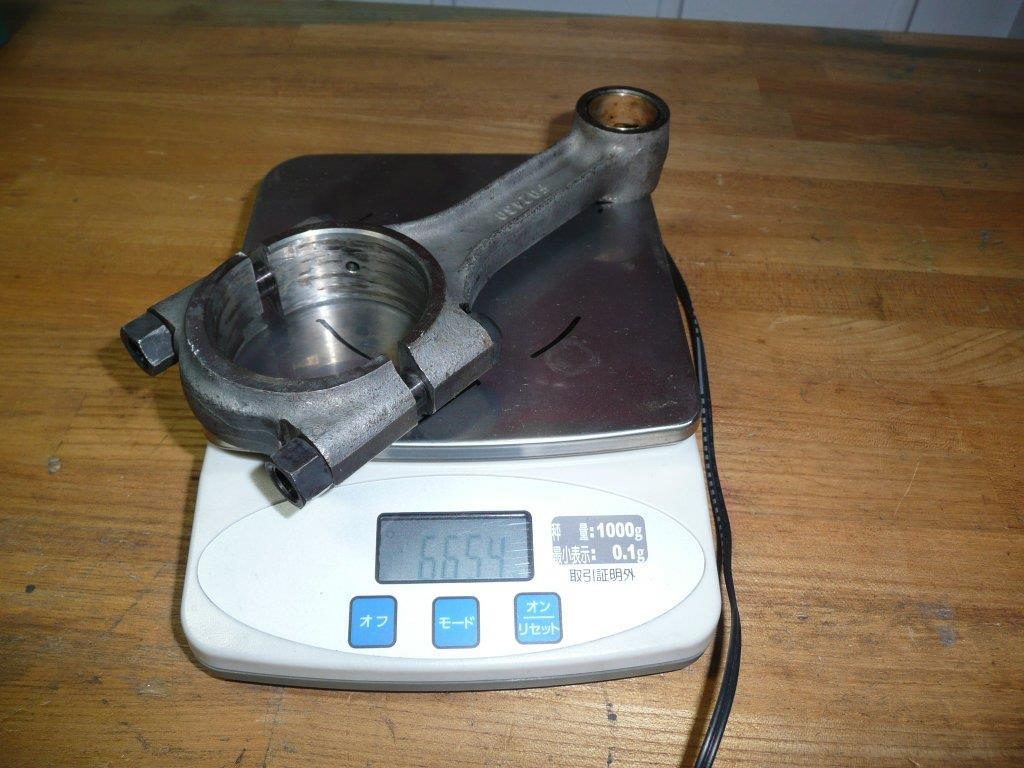

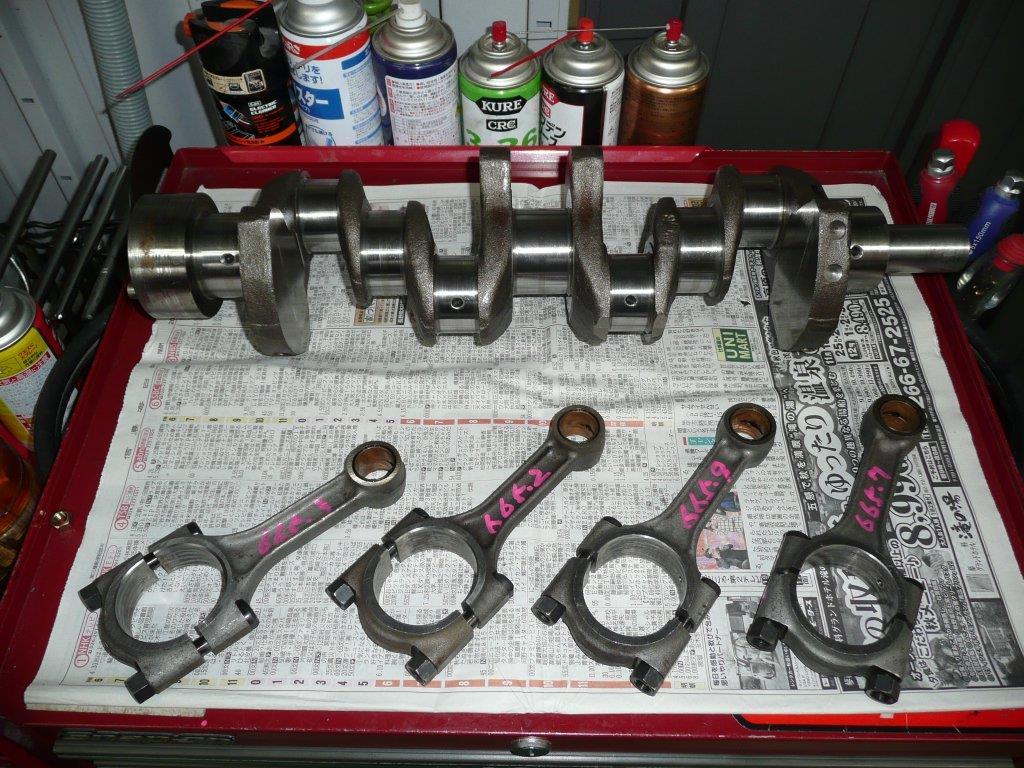

コンロットの重量を確認、665.2グラム~665.9グラムと優秀てした。



クランクシャフトはダイナミックバランス取りを行います。

来週JUNオートさんにブロック・ヘッド・クランク等を持ち込みます。

ご静聴有り難うございました。


Posted at 2015/11/28 15:40:23 | コメント(4) | トラックバック(0) | 喜多方市のNさんベレ | 日記
2015年11月23日 イイね!

Nさんベレ№2プラン決定です。

Nさんベレ№2プラン決定です。旧車オーナーの皆様!並びに旧車ファンの皆様。
昨日に続き喜多方市のNさんベレットを検証しております。
取りあえずボデーは来春まで不要ですのでキャリアカーを
チャーターして秘密基地へ移動して~




でもってブロック部分を分解します。



ピストンを抜いて~



全体的に圧縮漏れ状態です。
4番ピストンに関しては1STリングが折れておりました。



ご覧のようにクランクジャーナルにポンチマークが付いております。
以前に分解した形跡ですね。



クランクメタルの当たりが気になりますので・・・・



クランクシワャフトの曲がり計測・・・・0.01㎜の曲がりですので許容範囲でした。



ヘッドは1㎜以上研磨すれば使用可能ですが、安全策で小生のスペアヘッドを使用します。



このヘッドはコンディションも良いので大丈夫でしょう。



ここから気になる点が・・・・フロントカバー内いから異物が、これは№2テンショナー部分の
スプリングカバーです。


何とオイルポンプのトロコイド部分のボルトが折れております。
破片が無いところを観ると前回組立時に折ってしまい、そのまま組立た様ですね。(最悪)



???本来ベレットGTRはソレックス3型40パイが装着なのですが・・・・4型40パイ・・・しかも
よく確認すると、これはトヨタ2TGor18RG用と判断します。

以降、ヘッド&ブロックーをJUNオートさんに加工依頼致します。

ご静聴有り難うございました。

Posted at 2015/11/23 14:51:54 | コメント(4) | トラックバック(0) | 喜多方市のNさんベレ | 日記
2015年11月22日 イイね!

Nさんベレ№1再起不能に近い重傷です。

Nさんベレ№1再起不能に近い重傷です。旧車オーナーの皆様!並びに旧車ファンの皆様。
今年最後の連休いかがお過ごしですか。
小生は、喜多方市のNさんベレットの診断を行っております。
Nさんベレット外装は数百諭吉を掛けただけあって素晴らしいです。




でもって、早速エンジン補記類をどんどん外して行きます。



何処のご家庭にも有るエンジンクレーンを使用して~



・・・・先ずは、Nさん曰く『ハンドルが取られる』と言う事でラック&ピニオンを検証します。



やはり、固定ゴムが劣化して左右に動いている様です。



何故かワイヤーロックが付いておりません。



続いて、フロントからの異音は・・・・スタビライザーの固定ブッシュが付いておりません。



左側は辛うじて付いておりますが・・・・(テツ&トモ)何でだろう~♪



続いて、不調なエンジンを検証致します。



???3番のインテークだけスラッジが付着しております。
しかも、成分が変ですね。



このエンジンは以前にヘッドを脱着した痕跡があります。



ヘッドを降ろしてビックリ・・・・矢印部分にOリングが入っておりません。
この部分は、ヘッドガスケット以外にOリングを入れますが・・・・オイル漏れの原因が判明です。
しかも、問題は赤で囲んだ部分です・・・・2、3番がウォータージャケットと貫通しております。



これはヘッド側ですが、面まで異常燃焼した形跡があります。
これで前文に書いたポートのスラッジは、ウォーターハンマー状態でクーラントがインマニまで
吹き返したと判断します。




これは3番ヘッド拡大しましたが・・・・ヘッドがかなり溶けており、再使用不可能ですね。



全体の歪みをかなり有ります。

この様な原因はオーバーヒートかと想定致しますが・・・・そのオーバーヒートの原因が
リザーバータンクのキャップをラジエーターに間違えて付けていた様です。

次回は、ブロック側を分解致します。

ご静聴有り難うございました。
Posted at 2015/11/22 17:01:24 | コメント(10) | トラックバック(0) | 喜多方市のNさんベレ | 日記
2015年11月15日 イイね!

遂にFFD工房入りしました。

遂にFFD工房入りしました。旧車オーナーの皆様!並びに旧車ファンの皆様。
この週末は生憎の天気でしたね。
そんな中、昨日は噂のSにお越し頂き本日
福島県喜多方市からNさんがベレットを自走して
来ますので東部湯の丸ICまでお迎えに
行って頂きました。(旧車仲間って良いですね)




NさんベレットGTRは昭和45年式です。



小生の昭和46年式とは細部が微妙に異なります。
例えば45年式はハンドルロック無し。



ソレックスのリンケージのバランスが片側のみ等々。



エンジンルームはクーラーが装着されておりますので、殆どスペースが有りません。



事前にベルハウジングプレートなどは準備しておきます。



こんな感じて耐熱塗装をして~



カムカバーは以前、ジョウギリアンさんが使用していた物を再利用して~



赤結晶塗装にリニューアルです。



オイルポンプはG200用をG161Wに改造して使用します。



エンジン仕様はジョウギリアンさんと同じトヨタ2TGピストンを使用して1701CCに致します。
カムはノーマルですがバーニアを製作してバルタイをシビアに取ります。



Nさんのエンジンコンディションが良くない(現状3気筒)のでヘッドは小生のスペアヘッドを
使用する予定です。

来週にはエンジンを降ろして来年3月迄に完成予定です。
ご静聴有り難うございました。



Posted at 2015/11/15 16:35:27 | コメント(5) | トラックバック(0) | 喜多方市のNさんベレ | 日記
2015年11月02日 イイね!

第6回ベレットオーナーのちょっと早い忘年会、無事終了致しました。

第6回ベレットオーナーのちょっと早い忘年会、無事終了致しました。旧車オーナーの皆様!並びに旧車ファンの皆様。
毎年恒例のベレットオーナーのちょっと早い忘年会を
11月1日開催致しました。
今年は、総勢24台のベレットが北は福島県、南は
山口県、愛媛県からのエントリーでした。
前夜祭・打ち上げにご参加された方もお疲れ様でした。
でもって以下、ダイジェストでお送り致します。














???ベレット忘年会でつから。



道場破り???















遠路二日前から移動しております。






























京浜工業地帯





















相談役ご挨拶。



昼食風景









恒例ジャンケン大会。

















記念撮影



大人のおもちゃ?






何処かで観たような???



愛車自慢も乱入。



ジャパランの練習?



幹事長閉会の挨拶。



レースの報告?

ご静聴有り難うございました。


cocoさん撮影


Posted at 2015/11/02 19:11:43 | コメント(12) | トラックバック(0) | イベント | 日記
