作業日：2012年9月9日

オイルキャッチタンクの取り付け編

Item: オイルキャッチタンクの取り付け編
Author: H58AのPJM乗りです

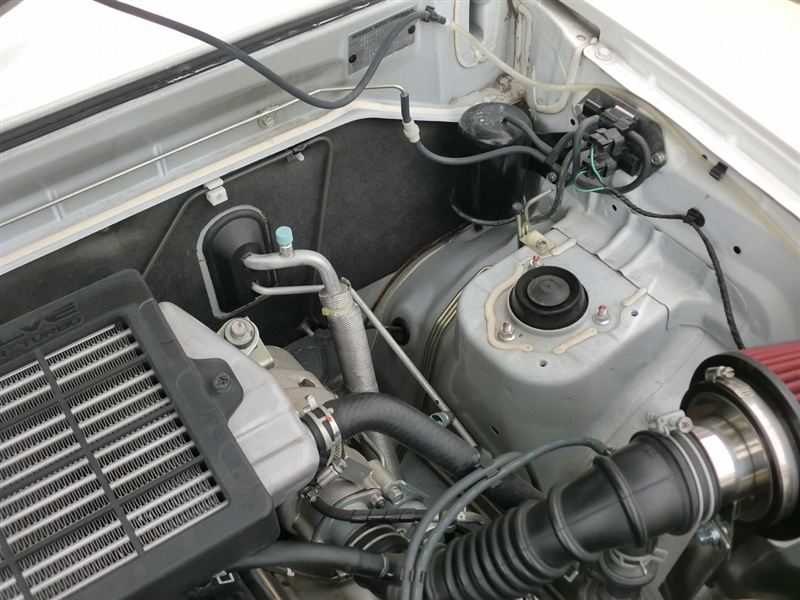

取り付け前の様子

なんとなくスカスカで殺風景です(´・ω・`)

ドコに取り付けようかしばらく悩みました＾＾；

取り付け前の状態

この真ん中のインマニとサンクションパイプとつないでるパイプを引っこ抜いて間にオイルキャッチタンクとつなぎます

大気開放はもちろん車検に通りませんのでしませんｗｗ

ホームセンターに売ってたL形のステーを使ってタンクだけ取り付けた上体

このステー足回りのショックのボルトの径が太くて最初入らなくて焦りまくり＾＾；；；；；；
ステーの内側を鉄鋼用のヤスリで削ってなんとか入るように＾－＾；

パイプを刺す前の様子

実はステーとホースをホームセンターに買いに行ってすぐに作業してたのでエンジンルームが熱くて火傷しそうだったので、ここで作業一時中断ｗｗｗ

はい、エンジンルームが冷えてきたので即作業開始♪

先ほどのパイプを外すのにインタークーラーのカバーが邪魔だったので取り外してパイプの差し替え

パイプを引っこ抜くときにサンクションパイプ側のジョイントがスッポ抜けてしまってまた焦っちゃいました＾＾；；；；（素人作業なものでｗ

あとはインシュロックでブレないようにサンクションパイプに巻きつけて固定

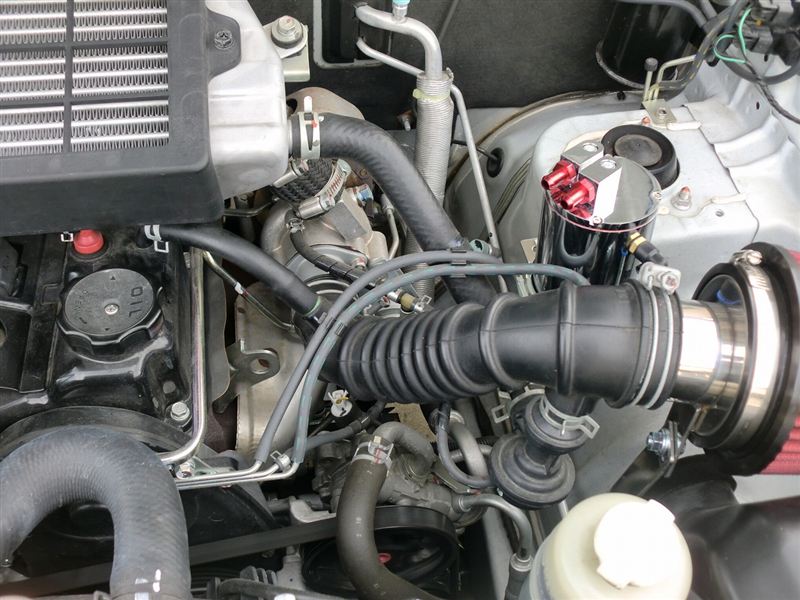

完成～♪

ホースは内径12mmのものを購入、オイルキャッチタンク側は添付しててホースを短く切って刺してさらに二重になるようにホースを刺して固定しました＾＾；

エンジンルームの全体の様子

少しずつメカメカしてきて良い感じになってきたなと自己満足(^ー^)
