2017年01月10日

MR-Sのエンジンスワップ! 後編

MR-Sのエンジンスワップ! 後編 前回の続きです。



組み直した2ZZを積む為に1ZZを降ろします。



1ZZは14年経過してるので朽ち果てているボルトが多く苦労しましたw








ミッションからドラシャが抜けなかった為、いろいろ付いたたまま降ろしましたw

めちゃめちゃ重かった(;´∀`)







エンジンは友人達に手伝っていただきました。






紐とジャッキを使って降ろす:(;゙゚'ω゚'):


良い子は真似しないでね笑

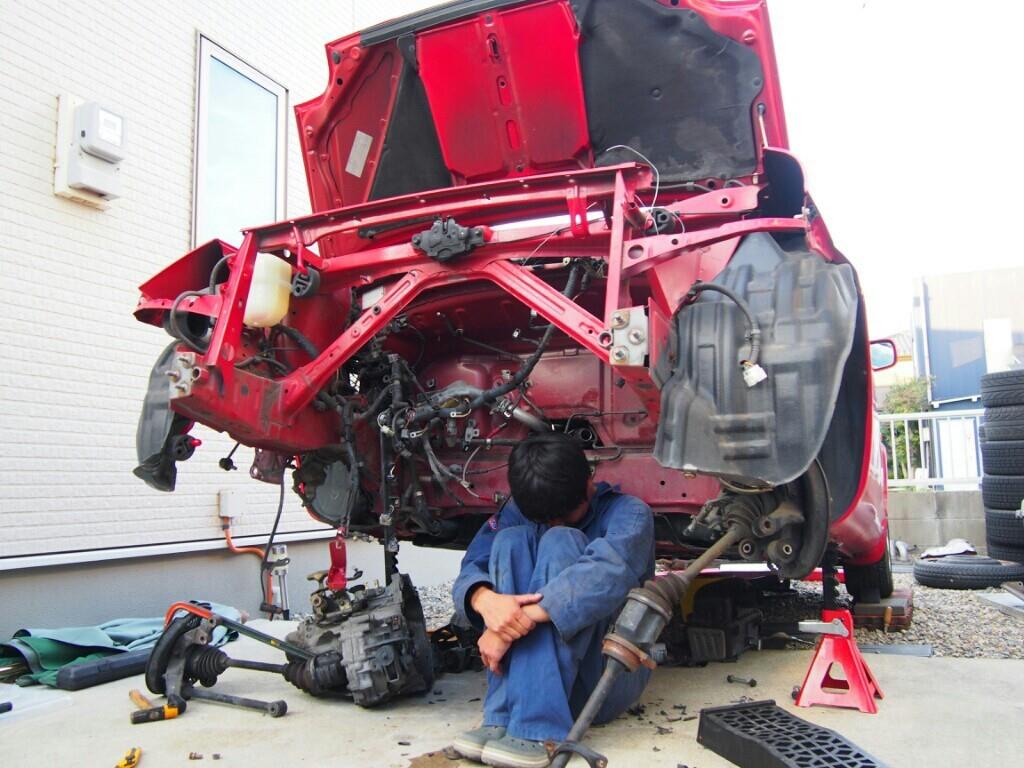

無事にエンジンが降りました。



降ろしたついでに4点シートベルト用にアイボルトを溶接しました。



素人クオリティですが、くっ付いたのでOK!(笑









2ZZエンジンを載せるにあたり
運転席側のマウントが合わないので流用・加工します。



エンジン側のブラケットはセリカ用
車体側はMR-S用を使います、


セリカのエンジンマウントは新品を購入しました。
AT用とMT用があるのですが、MT用の方が安かったのでそちらを新品購入
しました。




セリカのエンジンマウントはボルト径がM10なのでM12が入るように穴を拡張します。




あとは、マウントとマウントの間に15ミリぐらいのカラーをいれます。
私はナット1個とワッシャー数枚で代用しました。





その他のマウントはMR-S用を強化し使用しました。












■その他
・1ZZのオイルレベルゲージ移植
1ZZのオイルパン移植←オイルストレーナ逃げ加工(要)←ストレーナクリアランス不足
・2ZZオイルパンもしくは社外オイルパン装着

・1ZZフューエルライン移植
・エキマニにO2センサーボス溶接
・コンピューター交換 ZZT231純正(MT)
・ハーネス加工
・AT用ギアからMT用フライホイールに交換
・クラッチ芯だし








準備が出来たら再び紐とジャッキでエンジン載せ~


タワーバーの間違った使い方ですねw


おたけさんに支えてもらいながら乗っけました。









ミッションはC56を無加工で付けました。

が、エンジンとミッションのノックピンがお見合いしてしまい
抜くのに苦労しました( ;∀;)





バイスプライヤーでも外れないのでノックピンに穴を開けてドライバーでグリグリ。








無事にエンジンと合体!










あとは配線とスロットルワイヤーを接続


スロポジの配線も入れ替えて置きましょう


他の方の記事を参照してね(投げやり




スロットルワイヤーの固定はかなり狭い部分なのでちょっと面倒(;´∀`)





補機類とベルトを取り付け

ベルトは1ZZの物で行けました。ちょっと短いかもw








最後にインテークを作ります。

社外エアクリーナー(毒キノコ)を使うのが手っ取り早いですが、
MR故に吸気温が気になるので純正インテークを活用しました。









スロットルボディが75mm
エアクリが70mm

なので異径エルボーホースとアルミのストレートパイプを使用し接続。




良い感じです!





無事にエンジンも掛かりました(*´∇`*)







あとは公認取得ですね!

事前審査の認可が下りるまで一ヶ月近く掛かりました( ;∀;)

審査が長引き、車検が切れてしまったので仮ナンバーを借りて陸運支局へGO!


無事に検査も通過し公認取得!


改つきになりました~




で気になる重量・・・





ギリギリセーフ!節税に成功しましたo(^∀^*)o


前後タワーバー

4点ロールケージ

2ZZ


の影響で純正より30キロ重くなってしまいましたが、


パワーが50psアップしたので以前より軽く感じますよ~





ぜひお試しあれ!













あっ、エアコンガス入れるの忘れてましたw




500g入れて完成です(ゝω・)
