2012年08月21日

ネンポン

先輩より、強要があり公開(笑)
ではでは、こいつをなおしますか・・・・・

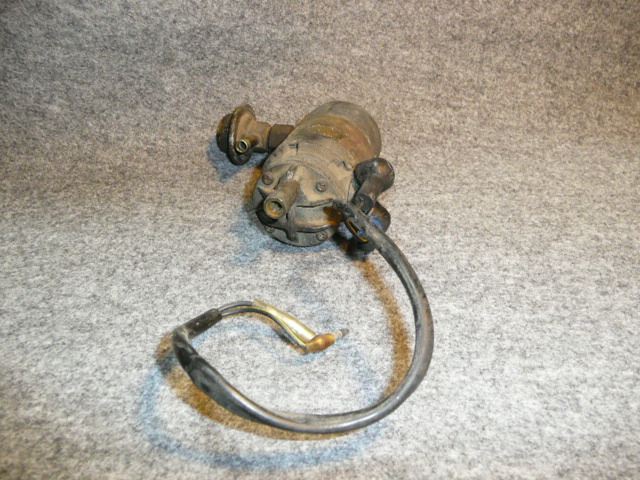

ずいぶん前に監督から購入したネンポンですが、動作確認のみで、
中身は見てませんでした・・・・・

燃料吸込口の蓋のビスをはずした画像
前回、水で動作確認したせいか、錆が発生しているようで・・・・
ポンプ心臓部・フィルター・蓋・パッキン・ビス4本・本体
肝心のポンプ心臓部がサビサビです。異音発生確定ですね・・・・トホホ

さらに解体。
カシメている部分をこんなふうに、開いていきます。

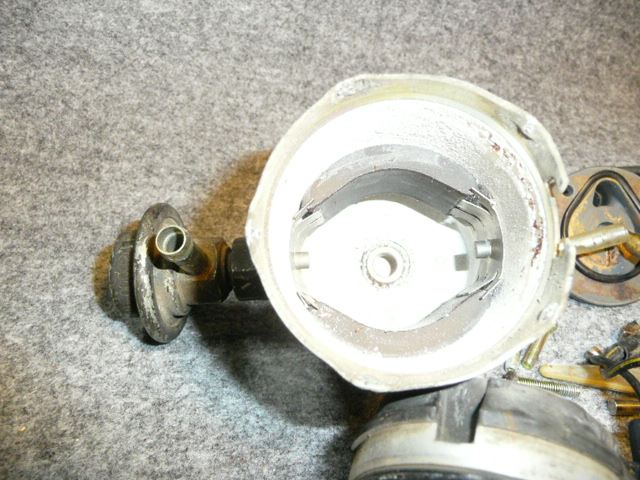

カシメを全部開き引っ張ると、モーター本体がこんにちわ♡
中がなぜか、すごくよごれてますね・・・・

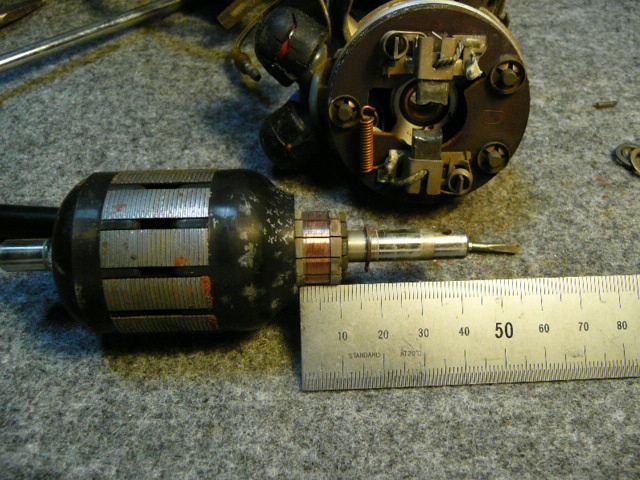

多分、ネンポンの不具合の原因は、このローター部の摩耗に起因するものと思われます。

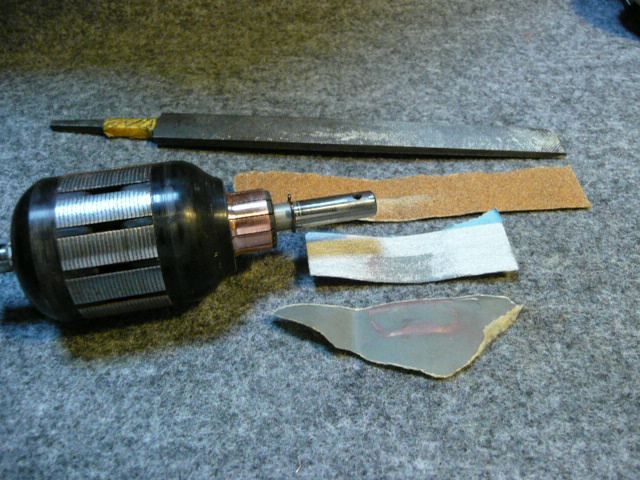

ローター部研磨中・・・・・ 粗目・中目・細目とヤスリを交換しながら磨きあげます。

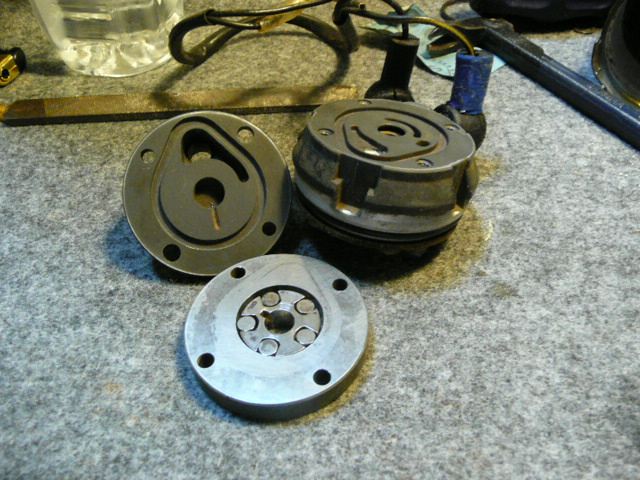

ポンプ部は前の画像のように、錆ついてましたので、研磨実施。(極力形状変化の無いように)
平面が重要ですので、平らな面にヤスリを置き、水砥ぎで円をかくようにスリスリやって、
ポンプ心臓部は、形状変化が無いように、コンパウンドで電動ドリル使用で磨き上げを実施。


下準備が完了しましたので、組み付け開始。

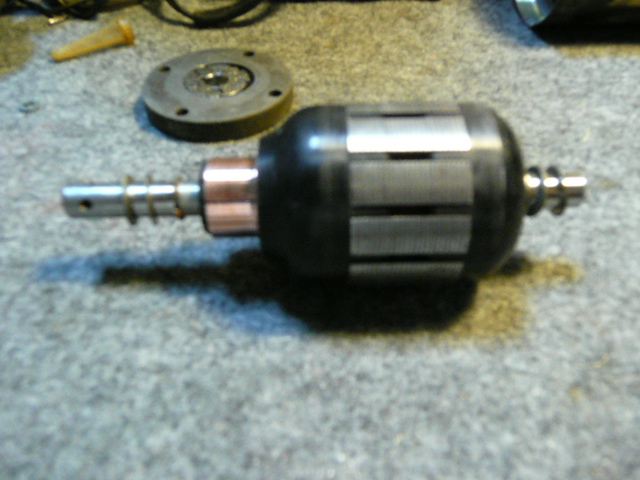

このローターは、上下にシムが2枚ずつはいってました。個体によっていろいろです。

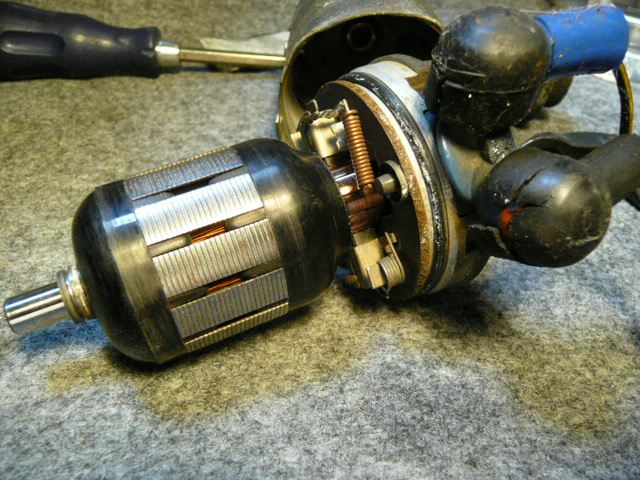

ローターを組み込む時は、ブラシを傷つけないように、割り箸を加工したものとかでより分けながら
組み込みます。

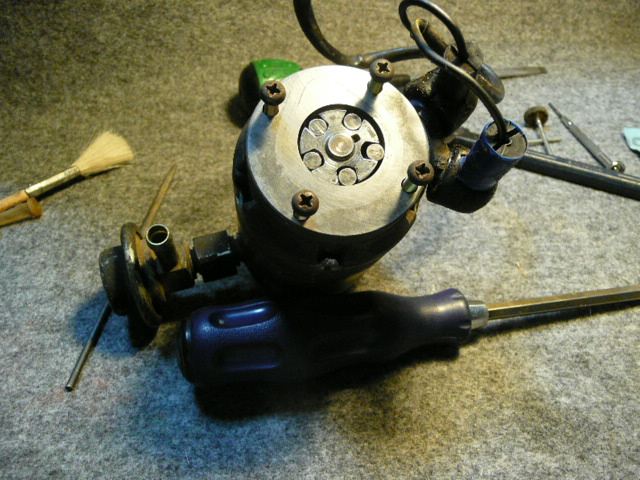

ポンプ心臓部の取付。ビスは位置確認のため、仮に止めているだけです。
パッキン跡を確認しながら、元どうりの位置に組み付け。

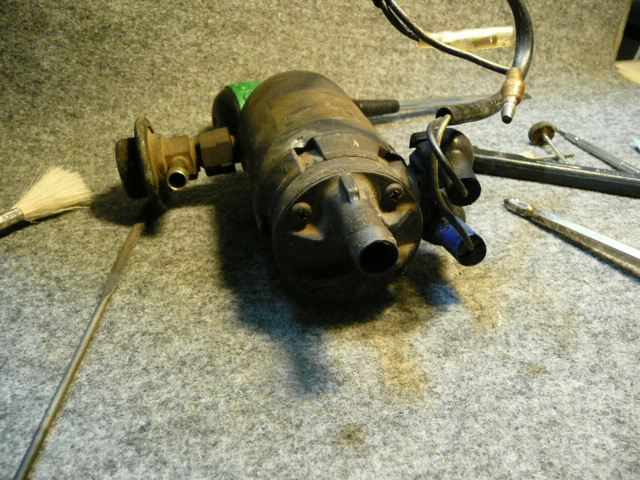

組み付け完了♡ カシメ部はしっかり戻してくださいね♡
カシメ不良は、燃料モレモレの原因にもなります。
また、外カバーと、ポンプ本体部のパッキン接点がキズがあったり錆びていたりした場合は、
漏れる可能性大ですので、耐ガソリンパッキン等で対応してください。

あとは動作チェックを実施して完了となります。
おっと忘れてた。
吸込み口のフィルターは、外して清掃してくださいね。
(ビスを外して、裏から押し出すと外れます)
各所パッキンは状態にもよりますが、交換せずに実施しております。
前々回の修理時、パッキンを痛めてしまい、水道用パッキンで代用しましたが、耐油じゃないため
伸びて太ってダメでした。
また、ジェミニのインジェクション用ですので、耐圧性能がでるかが必要条件です。
ポンプ出口についている、変な物は逆止弁的なもので、ガソリンは排出出来ますが、
戻ってこないようになってます。
こちらも性能試験を実施してください。(脈動を止める働きがあるとかないとか??)
僕は口で息を吐き出したり吸いこんだりして確認しました。
ローター研磨後、ブラシが当たる部分の各セル毎の区切りがつぶれてしまい短絡状態になる事がありますので、カッタ―等でつぶれた区切りを復活して絶縁してください。(テスター等で確認も必要)
ビスの閉め込みは監督直伝の対角締めを実施しましょう。(パッキン等の延命の為)
いきなり一本を閉め込むと、蓋が偏りますので分かると思います。(偏らなかったらパッキン死亡ですね)
ポンプ性能試験は、油等で実施するのがいいと、今回の修理でわかりました。(水だと中サビサビ・・・)
水だと、短絡してしまう場合があり、いったん止まるとダメな場合があります。
試験方法として、圧力計等があればいいのですが、水道ホースをくわえさせ、ちょろちょろ程度の水圧でポンプ電源オン、排出口を指で7割程度塞ぎ、
プシューと活きよい良く出てくれば大丈夫と思われます。
性能不良の場合、4本のビスを少し緩め、ポンプ心臓部の外枠の位置を調整すると回復する場合が
ありますので、試してみてください。
水での試験後は、CRC等を大量に吹き込みながら回してくださいね。(錆予防)
空転が長いと、故障の原因になるようですので、少なめに。
ネンポンはガソリンの中で、モーターがまわっている理解しがたい構造です。
ガソリンが中に充満することで、モーターを冷却しているのですが・・・・・なぜブラシのパチパチが
平気なのか分からない?? (酸素がないからなの?)
僕はガソリン使って動作確認もしましたが、なにかあってもおかしくなかったと反省してます。
ですので、この作業は、安全第一で、ガソリンではぜったい動作確認しないように、お願いいたします。
ガソリンは実車に取り付けてから、行ってくださいね。

いろいろ書きましたが、これを真似してなにかあっても責任はもてませんので、自己責任でお願いします。

先輩♡ これでいいでっか・・・・??
