2018年01月07日

5インチFDD実装計画

5インチFDD実装計画 大量の5インチFDを手放そうと画策したのですが
もらいもののため内容がなんなのか担保できないため
PC歴史など技術的にも興味があることもあり
自身でぼちぼち確認しながら破壊することにしました

なのでデータサルベージ用PCをたてて
5インチFDDを実装する必要があります

5インチFDとは?
ミニフロッピー規格(3.5はマイクロ)2D、2DD、2HDで容量1.2MB
ペラペラのフレキシブルディスクで
3.5インチより製造コストが安かったため
1993年ぐらいまではPCの主媒体や雑誌付録として優先的に選択されていました

それ以降は段階的に選択肢から外れていき
私が最初に購入したPCはPC98の中ではたしか最後に標準装備選択ができたモデルでした
(PC9821Ap3/As3のMモデルは5インチ、Uモデルは3.5インチ)

こんな古いですけどこれでももう平成だったですからね




監視カメラ業務もWebサーバ業務もなくなって

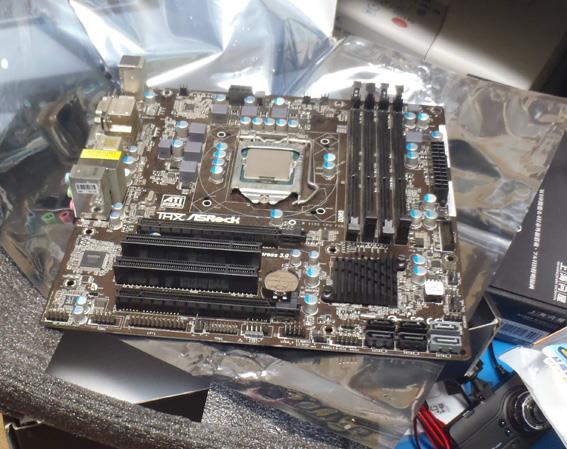

使いようのなくなって死んでいたSC745筐体からQ77MvPro(1155)を摘出
BIOS以前にFDCが装備されていないのでFDDを接続できないので

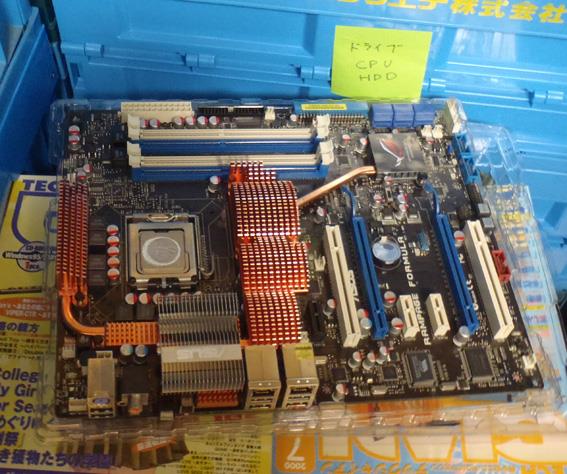

ASUS初代RampageFormula(X48)をとりあえず投入(罠ですが)

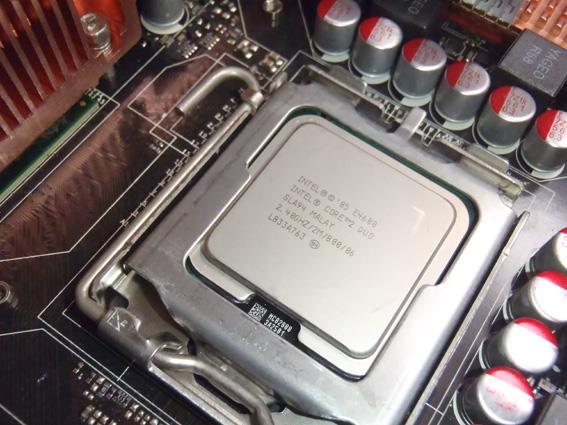

CPUはE4600
いまや380円で拾ってきたものより非力
でもこういう用途の実用には必要十分なのがまた

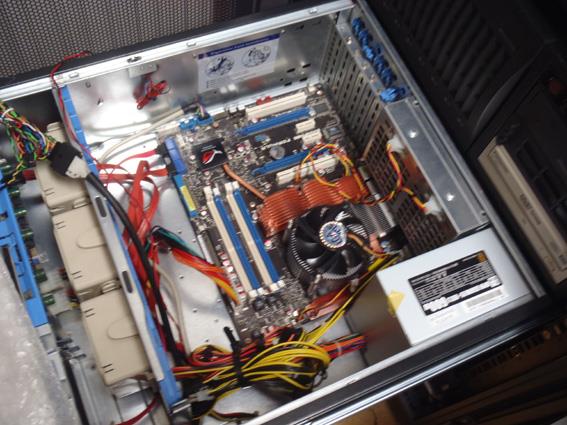

とりあえず配置
遺物はどんどん廃棄していってしまったため
メモリ(DDR2)とグラボがない…
今日日のマザーと違い古いX系(WS)なのでグラフィックがないんですよね


落ちているカードが絶望的に存在していなかったため
コレクションのPCIの遺物を動作確認するも
このマザーボードではPCIを優先的にVGA選択してくれず画像が出せず
ビープ音がVGA異常 長1短3回
とりあえず後日適当なPCIExpressのカードを挿して動かしました

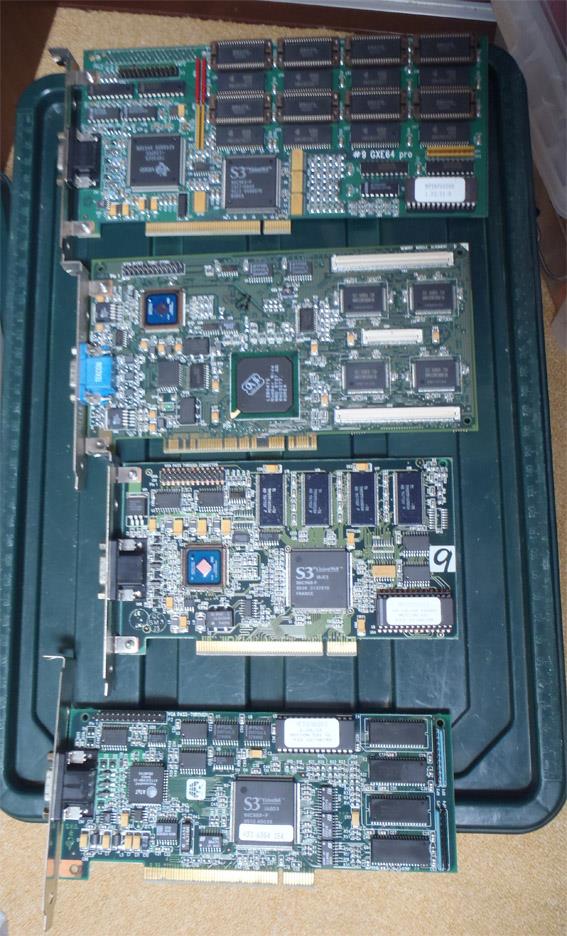

いまやむっちゃ希少画像のような気がしますが
4枚ともナンバーナインビジュアルテクノロジーのカード
全部のカードが外装RAMDACです
こういうこだわりがある美しいカードなのでどうしても捨てられないんですよね
WIKIPEDIAにこれらのカードのうち3枚の画像が載っていますが
もちろん私の仕業ではありません
このメーカ自作PC界ではそれぐらい印象深いハードなんですよ

後日の動作確認でGXE64ProとT2Rは起動可能であることを確認しました
T2Rは死んでいたものと思っていたのですが意外でした
ただしVGABIOSが見えた後BIOSが見えずOSまでジャンプするという謎の挙動
GXEは完全に動作(軽く25年ぐらい前のハードウェアなのですが?)
Motion 771故障
Motion 531未確認

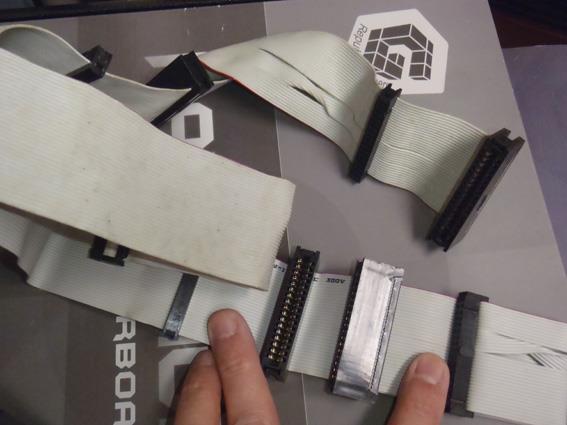

5インチFDDを接続するためのケーブルすら希少
私はコネクタが削除されると思って今まで買った5インチエッジつきのフラットケーブルは
全数保持してましたのでそのどれかを使います
5インチ用はこのファミコンみたいなカードエッジに挿すタイプ
先端がAドライブで中がB
省略され片方になりその後消滅していきました

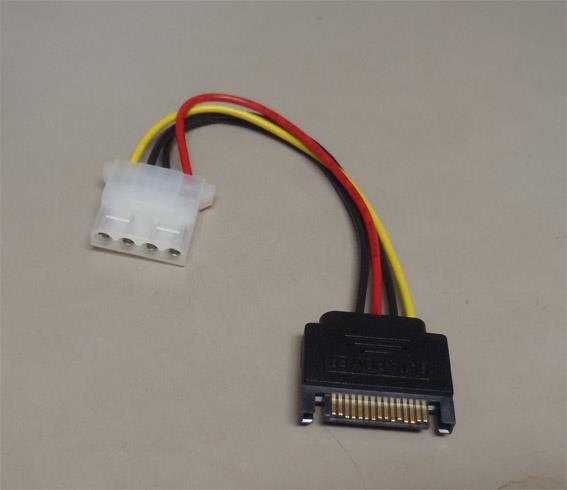

このタイプの電源変換
昔のハードを使うひとしかいりませんが意外と重要です

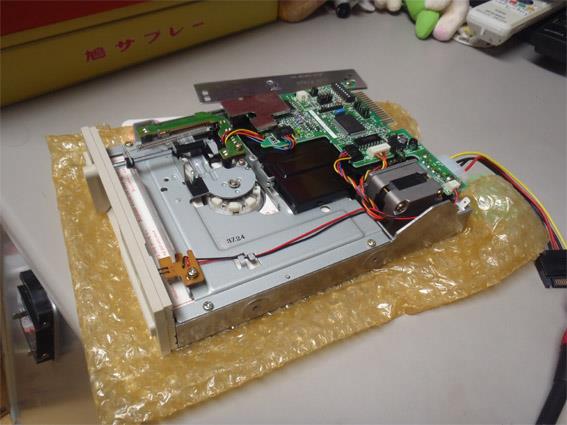

5インチFDはYEDATAの380タイプを使用します
これは1994年製の新品です(保守部品を秋葉原で過去に回収)
理由は省略しますが
データサルベージという用途に限定すれば
使用する機材とドライブは本体PC98でドライブNEC1155を使用するのが最もベターです


はい出ました

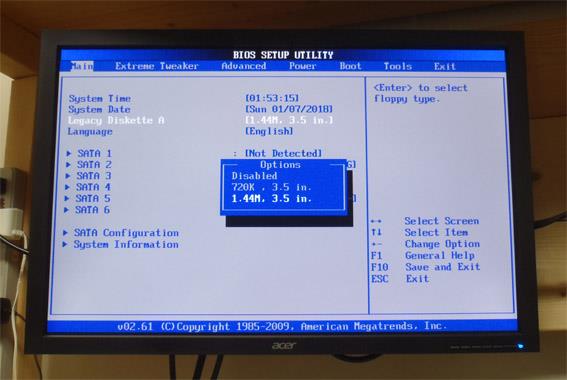

BIOSが5.25インチを選択できませーン!
FDDの機種とドライブレター上の位置はOSのドライバ以前にBIOSで選択するので
選択できない以上使用不可能です
Intelは切るの早いな
想像では975かG35あたりが最後のサポートではないかと思うのですが
できるだけ新しいマシンで5インチFDに対応しているマザーを使用したいです

別途
AMDの720系では選択できることを確認済みです
またWindows10が5インチFDDを認識できることも確認済みです

使えるマザーを探しますか~

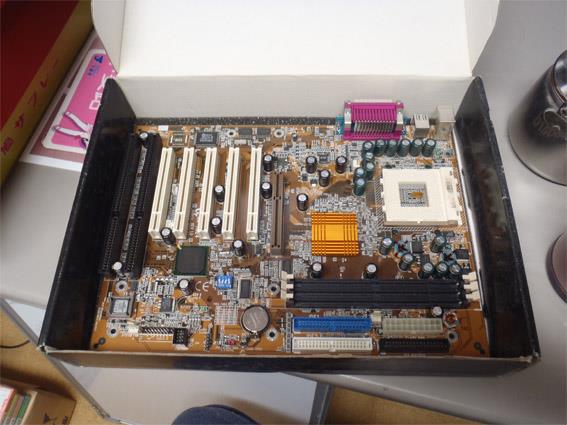

掘り出してきましたがこれはだめですね
AGPはさすがに…
ISAバスがワクワクしますけど…
IronGateってこんな古かったんだ
AMDがIntelと1GHz競争していた時の機材だよこれ


いやね
昔のマザーはジャンパ線を死ぬほど自分で動かして
マザーによってはアホみたいに不安定で
CPUクロックについては失敗したら即死というすごい綱渡りをして自作を~
というおっさんくさい話題はもういいですね
Window95時代に自作していた人が鬼籍に入り始めるとそんなことも思いますって



続く・・・


●おまけ



CPUクーラー
左から
486
Socket5
Socket7
Socket370 1U
478
1155
