今日は少しばかりディープな内容になりますが、
久しぶりに「１/150で使用しているレール」に
ついて触れてみたいと思います。
先ずは、メインに使用しているレール高1.5ｍｍ、軌間6.8ｍｍの改軌レール。
直線の他、緩和曲線や緩やかなカーブで使用しています。
車輪のフランジがレールを固定しているスパイク部分に接触してしまうため、
内側のスパイクの一部を切削しています。
これはテストコースで使用している、Ｚゲージ用のロクハン製の既製レール…
（レール高1.7ｍｍ、軌間6.5ｍｍ）
実はこのレール、入線時の「超スローテスト」でまれに「原因不明の通電途切れ」
になることがありました。
今回あらためて記事にしたのは、今まで「オリジナルのままＮの車輪も走行可能」
と思っていたこのレールも、実は「スパイクに接触」しているのではないか？と
いう疑惑が生じたためです。

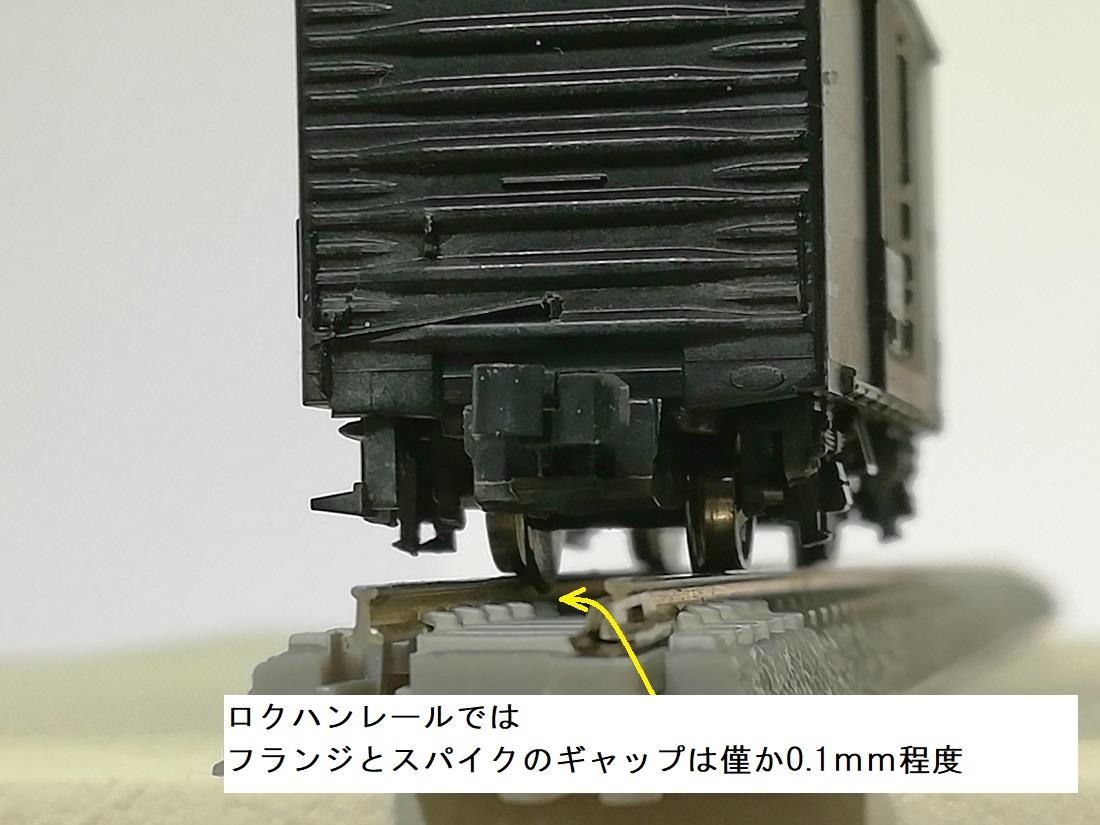

「採用時もギリギリだなぁ」とは思っていましたが、じっくり床下部分を覗き
込んでみると…
ご覧のようにほとんど余裕がなく、僅かに接触しているようにも見えます。
・
・
・
ちなみに、オリジナルのＮゲージで、ＫＡＴＯユニトラック上では、
こんな感じで、流石に実物換算30㎝もあるレール高では十分余裕がありますので、
安心して走行可能です。
以上、Ｎｊをやられている方や、導入を検討されている方の参考になれば幸いです。
さて、ロクハンの既成品レールも頑張って切削加工やりますか（笑
いずれにしても困った世界に入り込んでしまったものです。
＊以下、7月29日追記
-------------------------------------------------
その後の調査の結果、途中より採用した「カント付き270Ｒ」の一部レールで、
「抜け止め球の溶接熱で変形したスパイク部分へ乗り上げ」と判明…
こんな風に変形したスパイク部分にフランジが乗り上げ、超スロー運転のため
カントの重心移動などで、軸重が抜けて通電途切れが起きていたものでした。

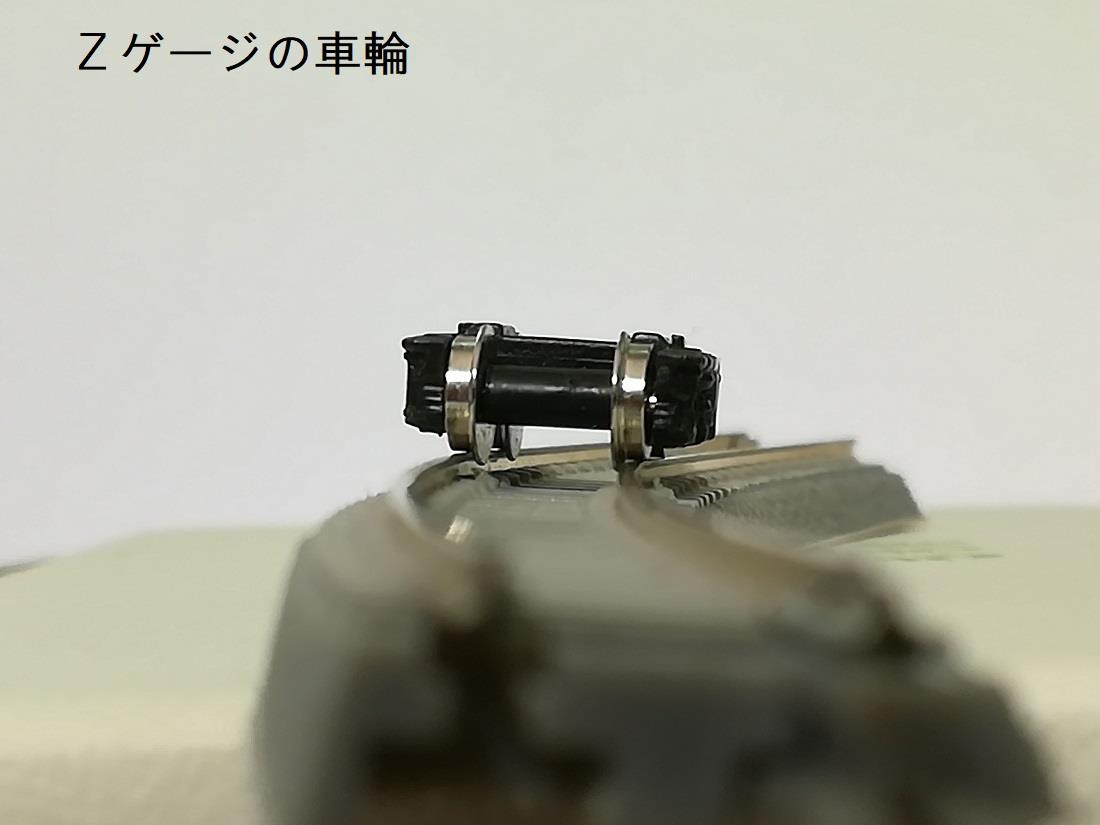

ちなみに、Ｚゲージの低いフランジではご覧のようにまだ若干余裕があり、
問題なく通過可能でした。
従って、Ｎの高フランジ車輪通過のみの問題であり、製品規格上は問題
ないと思われ、こうした部分はあくまで自己責任ということになります。
ロクハンのカント付きレールをＮｊで使用する際はご注意ください！
-------------------------------------------------
7月29日追記部分は、ここまで…
＊以下、7月30日追記
-------------------------------------------------
その後、直線レール220ＰＣでも同様の溶着部分でのフランジ接触が存在
していることが判明しました。
もともと、Ｎの高フランジ車輪の通過を考慮した設計ではないので、余裕は
0.1mm程度しかなく、こうした不具合は想定しておく必要がありますね…
ちなみに、フレキなどは
-------------------------------------------------
■ロクハンR016 クラシックトラック フレキシブルレール 330mm ×
→完全に全スパイクがフランジに接触
■PICO SL-200 〇
→スパイク部分が低く余裕が見られる
という状況でした。
いずれにしても、Ｚゲージの低フランジ用規格レールを高フランジのＮの
車輪で使用する限り、今後も様々な問題が露出する可能性かありますね。
Ｎｊも1/80-ＪＭのように、将来はレールを含めた標準化を進め、是非とも
「1/150-軌間7㎜（低フランジ）」の世界を確立したいものです。
-------------------------------------------------
7月30日追記部分は、ここまで…
今日は夕食のデザートにスイカをいただきました…(o^^o)♪
本日も最後までお付き合いいただき、ありがとうございました。
